Hi Leute,

habe eine Frage bezüglich der Strukturbeschreibung in VHDL.

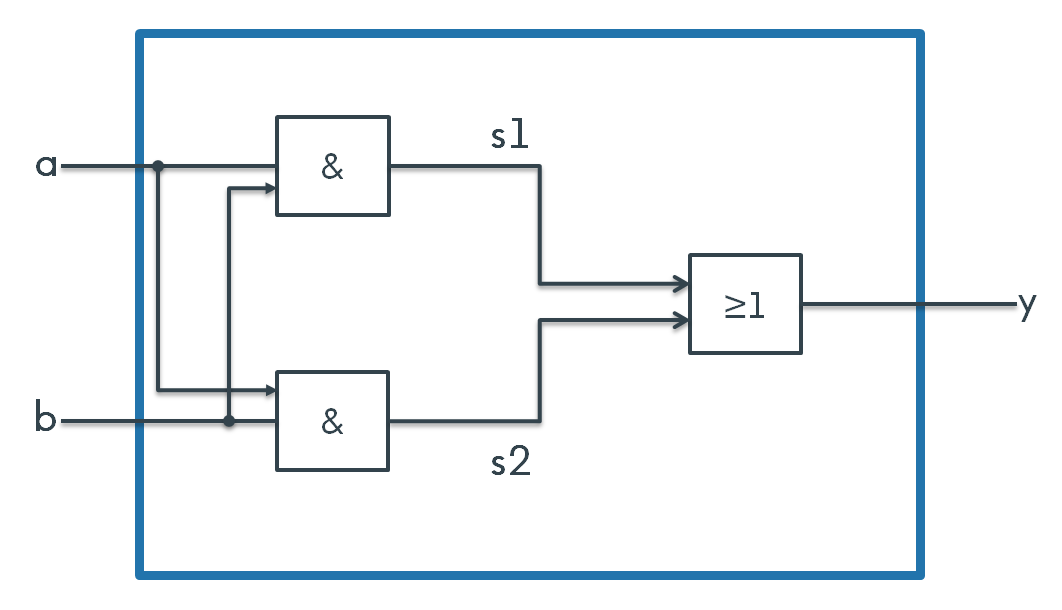

Wenn man folgenden VHDL Code sich anschaut, kommt die im Anhang
dargestellte Struktur.
Es geht nicht um den Sinn der Schaltung, aber ich verstehe noch nicht
ganz man verbindet die Komponenten miteinander, aber an welcher Stelle
definiere ich denn letztendlich, ob es sich um ein AND- bzw. OR-Gatter
handelt. Der Aufbau der Komponente ist ja zunächst gleich.

entity test is
    port(   a: in std_logic;
            b: in std_logic;
            y: out std_logic);

end test;


architecture STRUCTURE of test is

    component AND2 is
        port(   a   : in std_logic;
                b   : in std_logic;
                y   : out std_logic);
    end component AND2;


    component OR2 is
        port(   a   : in std_logic;
                b   : in std_logic;
                y   : out std_logic);
    end component OR2;


signal s1: std_logic;
signal s2: std_logic;

begin

M1: AND2
    port map (a, b, s1);


M2: AND2
    port map (a, b, s2);


M3: OR2
    port map (s1, s2, y);

end STRUCTURE;

von Klakx (Gast)


Bewertung
0 lesenswert
nicht lesenswert
da brauchst du noch eine weitere Beschreibung für AND2 und OR2

Zum Beispiel so:
1
entity and2 is
2
    port(   a: in std_logic;
3
            b: in std_logic;
4
            y: out std_logic);
5
end;
6
7
architecture behavior of and2 is
8
9
begin
10
11
y <= a and b;
12
13
end behavior;

von Tester (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi danke für die Antwort,

kann ich die entity bzw. Verhaltensbeschreibung in der selben, ich sag
mal vhdl Datei, schreiben?

von Duke Scarring (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Tester schrieb:
> kann ich die entity bzw. Verhaltensbeschreibung in der selben, ich sag
> mal vhdl Datei, schreiben?
Ja.

von Parcher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Tester schrieb:
> kann ich die entity bzw. Verhaltensbeschreibung in der selben, ich sag
> mal vhdl Datei, schreiben?


Kann man schon machen, schön ist es aber nicht. Ich würde immer pro
Komponente eine eigene Datei vorsehen. Eine Komponente enthält bei mir
die Entity und die Architecture. Optional kann man Entity und
Architecture in eigenen Dateien verwalten, dies ist aber m.E. nur bei
größeren Modulen sinnvoll.

Wenn du alles in einer Datei haben willst, dann kannst Du Dich von den
Komponenten lösen und die AND2 bzw. OR2 Anweisungen jeweils in einem
eigenen Prozess implementieren.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Parcher schrieb:
> Kann man schon machen, schön ist es aber nicht.
Die Toolchain dröselt das heutzutage selber auf und bildet die
Hierarchie korrekt ab, egal ob eine Datei mehrere oder nur eine Entity
enthält.

Aber solche Trivialfunktionen würde ich eigentlich gar nicht in ein
eigenes Modul auslagern.
