Hallo,

für eine Doku würde ich gerne einige kleine Teilschaltungen mit LTspice
zeichnen um sie dann in das Dokument einzufügen.

Gibt es eine Möglichkeit irgendwie einen definierten Zoomlevel
einzustellen, um sicherzustellen, dass die Bauteile über alle Grafiken
hinweg immer die gleiche Größe haben?

Vielen Dank

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Mir fallen da nur indirekte Methoden ein.

1.
LTspice-Fenster auf volle Bildschirmgröße bringen.
Einen Rahmen zeichnen und den als Schaltplan abspeichern.
Dann immer mit dem Rahmen ein Projekt starten. Alternativ zwei diagonale
Eckpunkte definieren.


2. Jedesmal vor dem Screenshot den Zoom abgleichen. Als Referenz bieten
sich Dialogfenster an. Deren Größe mit Objekten im Schaltplan
vergleichen, z. B.die Höhe des Eingabefeldes von "Text" mit der Höhe
eines vertikalen Widerstandes vergleichen. Diese Dialogfenster scheinen
eine feste Anzahl von Pixeln zu haben.

von Philipp C. (e61_phil) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Helmut S. schrieb:
> LTspice-Fenster auf volle Bildschirmgröße bringen.
> Einen Rahmen zeichnen und den als Schaltplan abspeichern.

Super Idee, Vielen Dank!

PS: Gibt es da eigentlich ggf. irgendwelche rechtlichen Probleme, wenn
man Schaltpläne zur Illustration mit LTspice zeichnet?

Nicht das LT irgendwann um die Ecke kommt und meint es wären ja ihre OP
Modelle die man da einfach benutzt hat oder so.

: Bearbeitet durch User
von zapped (Gast)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Philipp C. schrieb:
> Helmut S. schrieb:
>> LTspice-Fenster auf volle Bildschirmgröße bringen.
>> Einen Rahmen zeichnen und den als Schaltplan abspeichern.

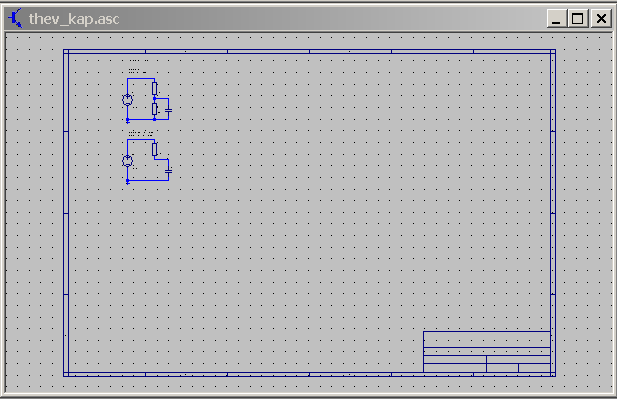

Kann man auch mit einem speziell benamsten Symbol machen.
http://ltwiki.org/index.php5?title=Undocumented_LTspice#Title_Block

Vorteil: Hat immer die gleiche Größe bzw. muß bei Änderungen nur einmal
angepasst werden.

Nachteil: Solange dieses Symbol aktiv ist, können keine Änderungen an
der Schaltung vorgenommen werden. Ist aber über eine Einstellung im
Control Panel abschaltbar.

> PS: Gibt es da eigentlich ggf. irgendwelche rechtlichen Probleme, wenn
> man Schaltpläne zur Illustration mit LTspice zeichnet?
Das Programm ist im Prinzip Freeware, aber über die (Bild-)Rechte an
damit erstellten Simulationen wird nichts gesagt - aus der Hilfe:
1
Redistribution of this software is permitted as long as it is distributed in its entirety, with all documentation, example files, symbols, and models without modification or additions.

Aufpassen würde ich eventuell als Halbleiterhersteller ;)
1
This program is specifically not licensed for use by semiconductor manufacturers in the design, promotion, demonstration or sale of their products. Specific permission must be obtainedfrom Linear Technology for the use of LTspice for these applications.
