Hallo
Bin wieder mal beim aussortieren und habe verschiedene Bilder gefunden,
welche verbotener weise ich damals gemacht habe.
Ist 1965/66 in der Schraubenbude in Finsterwalde  auch im Volksmund
Dusterbusch genannt.
Damals hatte ich so ne kleine Mini Kamera 18*24 mm Schwarz/weis.
Diese konnte heimlich eingesetzt werden, müsste aber mindestens mit 27
Din
Filmempfindlichkeit geladen sein.
Vielleicht kennt noch einer diese Induktion Erwärmungssmaschine als
Vorspann einer AEG Presse.
MfG

: Bearbeitet durch User
Autor: Rote T. (tomate)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie waren die Induktionsöfen damals eigentlich mit Röhren und
HF-Überträger? Oder schon mit Transistoren?

Autor: Al. K. (alterknacker)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
In den 60zigern der DDR wurden die sogenannten Mittelfrequenz Anlagen
mit Generatoren versorgt, 2400Hz und 8000Hz.
Was du im Bild siehst ist eine Schmiedeerwärmungsanlage 2400Hz mit 2 *
250Kw
Leistung an den Induktionsspulen als Parallelschwingkreis bei 1600V
Die Aufgenommene Leistung war 2*320Kw bei 6000V.
Alles nur aus dem Langzeitgedächtnis;-))
Die oben gezeigte Anlage war die erste Zusammenarbeit mit der BRD AEG.
Es war eine endlos Stangenerwärmung für die Muttern-presse, glaube M24
Ich habe keine guten Erinnerungen an die fachliche Qualifizierung des
Monteurs, aber für jedes Zipperlein wurde ein Spezialist von der
Mutterfirma angefordert, das war damals für mich Neuland..
Man darf aber nicht vergessen das wir alles an der Anlage machen mussten
oder bei einer Inbetriebnahme kennen sollten.
Elektronik(Anfang keine Transistoren)  ,Thyratrons dann Transduktoren
Steuerung der Erreger-Regelung der Mittelfrequenzgeneratoren.
Hydraulik,Pneumatik Wasserkühlung und weiteres was zu weit führen würde.
Technologische Prozesse sollte man auch einigermaßen kennen.
Noch nebenbei:
8000Hz wurden unter Anderen bei Härteanlagen,Schmelzöfen mit Grafit
Tigel genutzt.
Meistens Silber,Gold,Platin auch für Hochtemperaturschmelzen..
Auch zum einschmelzen von Goldmedaillen(z.B. Karl Marx Orden) ,Bestecke,
und weiteres)
Schaltkreise,Transistoren ,Elektronik wurde später auch zur
Edelmetallgewinnung eingeschmolzen.
Zentrum Halsbrücke

: Bearbeitet durch User
Autor: Patrick J. (ho-bit-hun-ter)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hi

www.mein_kleiner_industriespion.de :)
(gesprochen: 'weh weh weh, mein kleiner Industriespion deh eh' reimt
sich Das sogar)

Man erkennt leider nicht viel - Korrektur: Ich erkenne Da nicht viel.
Für 50 Jahre alte Fotos aber nicht schlecht.

MfG

Autor: Al. K. (alterknacker)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Patrick J. schrieb:
> Man erkennt leider nicht viel - Korrektur: Ich erkenne Da nicht viel.
> Für 50 Jahre alte Fotos aber nicht schlecht.

und das heimlich mit 16*24 mm Kamera und 27 Din grobkörnigen Film.
Es war in jeden Falle nicht beruflich förderlich sich beim Fotografieren
erwischen zu lassen.
Sogar bei solch kleinen Vergehen konntest du Schwierigkeiten mit dem
Sicherheitssystem der DDR bekommen.
Man muss auch ein wenig die alten Maschinen kennen um sich einigermaßen
eine Vorstellung zu machen.



Für nicht Belehrbare an diesen Anlagen war,keine
Ringe,Ketten,Schlüsselbunde, wer es nicht glaubte lernte durch
Erfahrungen.
Bei Zahnkronen hatte ich damals keine Erfahrung, hatte keine;-))
Das Streufeld war enorm.

: Bearbeitet durch User
Autor: Al. K. (alterknacker)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Rote T. schrieb:
> Wie waren die Induktionsöfen damals eigentlich mit Röhren und
> HF-Überträger? Oder schon mit Transistoren?

Habe mir die Bilder noch mal in Erinnerung gerufen.
Die Erreger Regelung war Gleichspannung bis 6A Maxbegrenzung.
Haupttransduktor dann ein Vorverstärker mit Transduktor Prinzip.
Dieser wurde mit einer einfachen Transistorschaltung
per Drahtpotentiometer geregelt.
Der MF Generatorstrom und die Generatorspannung wurden per Wandler in
den Regelkreis eingebunden.

: Bearbeitet durch User
Autor: Mike B. (mike_b97) Benutzerseite
Datum:

Bewertung
6 lesenswert
nicht lesenswert
A. K. schrieb:
> Für nicht Belehrbare an diesen Anlagen war,keine
> Ringe,Ketten,Schlüsselbunde, wer es nicht glaubte lernte durch
> Erfahrungen.

Mit der heutigen Azubi-Generation hätte der Hinweis "keine Handys"
trotzdem keine Wirkung gehabt...
Da hätte jede Woche einer über ein totes Smartphone gejammert :D

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Das Streufeld war enorm.

Hast du in der Halbleiterei immer noch. Da wird in den Plasmakammern
teilweise mit mehreren Tesla langsam rotierenden Magnetfeld gearbeitet.
Das Ergebnis konnte man in der Ära der Röhrenmonitore noch 5 Meter
weiter sehen, denn das Bild pumpte und waberte durch das rotierende
Feld.
Da hast du auch große Warnaufkleber, das Leute mit Herzschrittmachern
sich fernhalten sollen. Da haben schon Leute ihre Essenskarten mit
Magnetstreifen geleert, wenn sie die um den Hals hängen hatten und an
der Kammer was gemacht haben :-)

Autor: Mike B. (mike_b97) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:
> A. K. schrieb:
>> Das Streufeld war enorm.
>
> Da haben schon Leute ihre Essenskarten mit
> Magnetstreifen geleert, wenn sie die um den Hals hängen hatten und an
> der Kammer was gemacht haben :-)

Solange EC+Kreditkarte in der Hosentasche das überleben sollten is doch
alles gut ;)

Autor: Al. K. (alterknacker)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Schön anzuschauen war es einmal, wie ein Chef an einer Härteanlage zu
Nahe an die Induktionsspule mit seinen Ringfinger (Mit Ring) kam.
So schnell laufen hat Ihn noch keiner gesehen,um die Hand ins Wasser zu
bekommen.Er hatte danach einen Ring am Finger, aber ohne Ring.
Mir ist es mit einer Armband Uhr mit Metallarmband passiert.
Man kann sie aber schnell abnehmen.
Die Uhr war aber noch intakt.

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Ich war mal in der Röhre (MRT). Zuvor wurde auch alles mögliche
abgefragt, wie Implantate, Piercings etc... alles was ich nicht hatte.
ABER - ich hatte irgendwelchen Dreck unterm Fingernagel, der scheinbar
leitfähig war und auf einmal brühheiß wurde.

Autor: Al. K. (alterknacker)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert

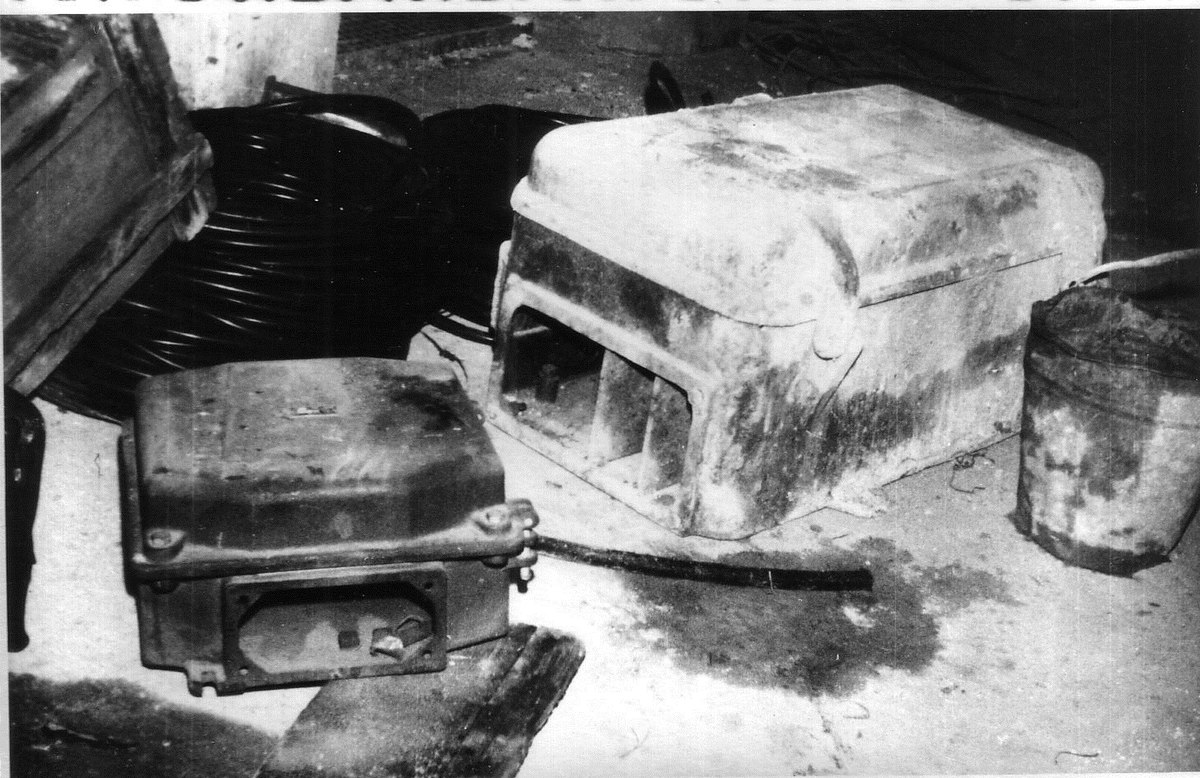

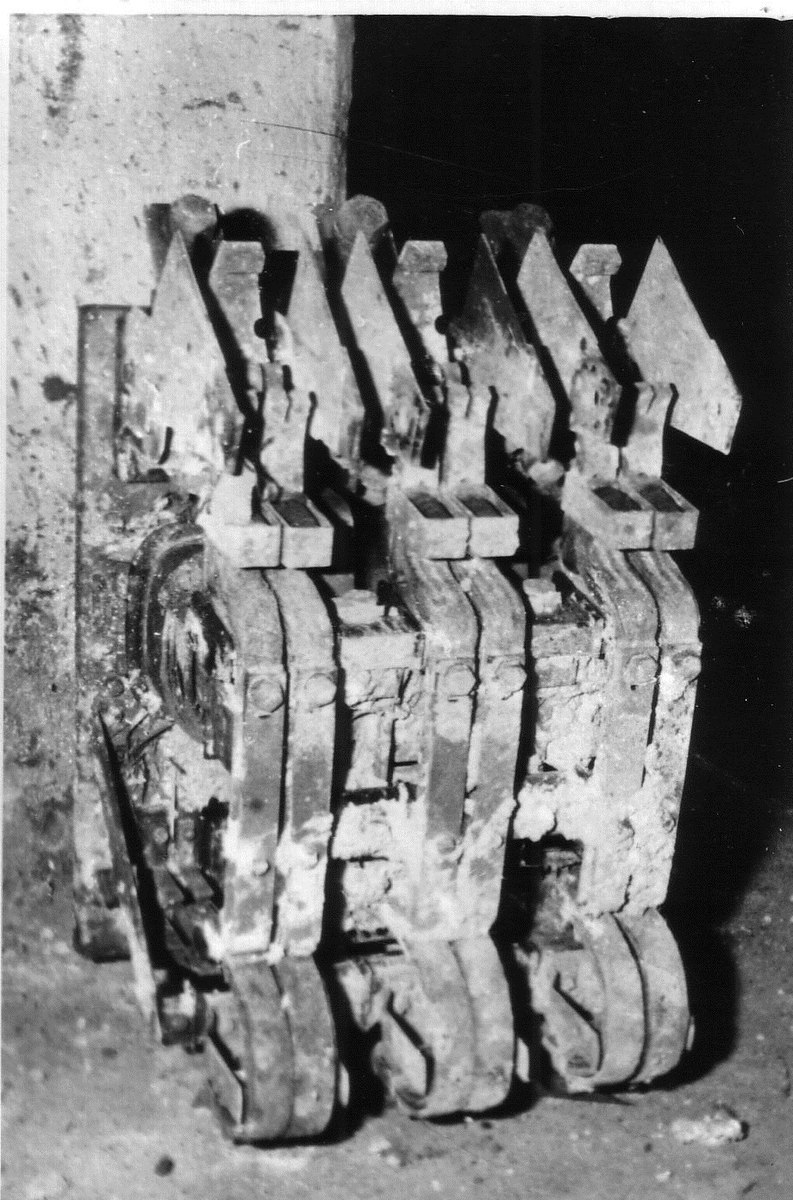

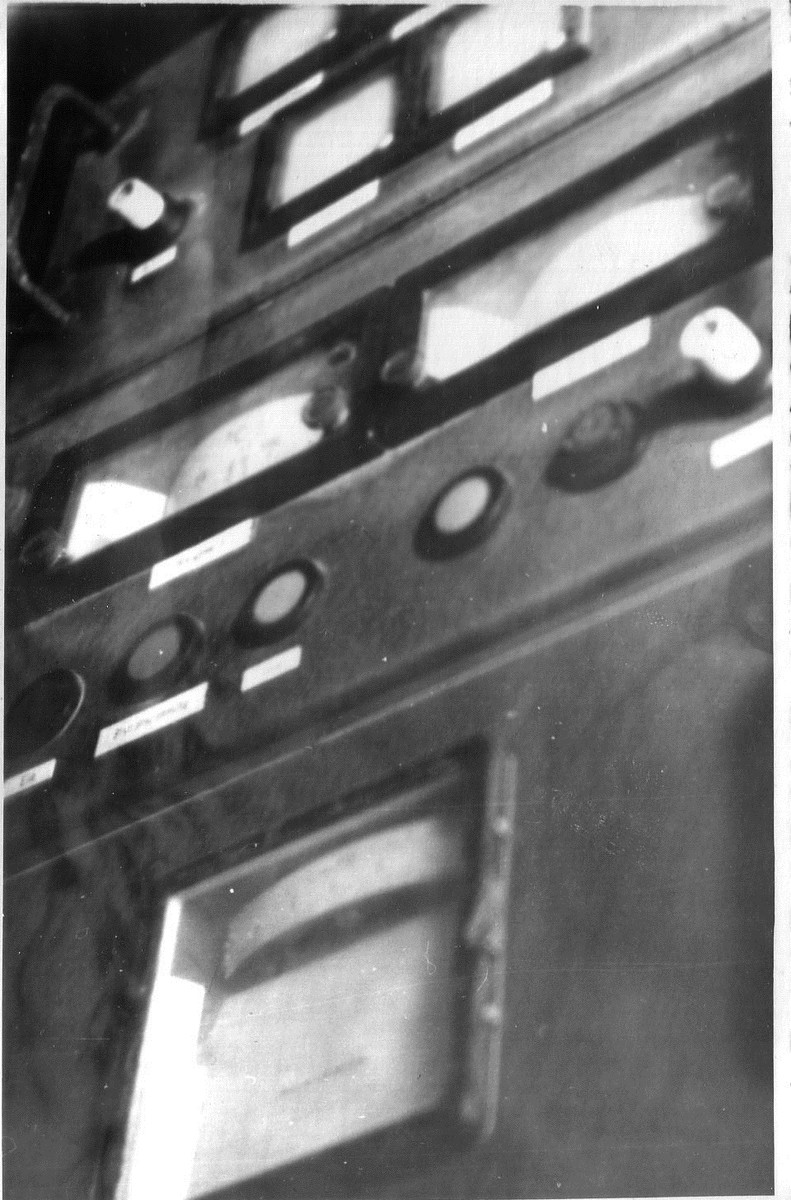

Hier etwas Nachschlag
Müsste Ende der 60ziger gewesen sein.


Diese Teile wurden in Schwarzenberg im Waschgerätewerk eingelagert .
Es waren die Teil Materialien für eine Netzfrequenz Induktions-
Verzinkungsanlage
Die Räumlichkeit zeigt die sogenannte Baufreiheit.

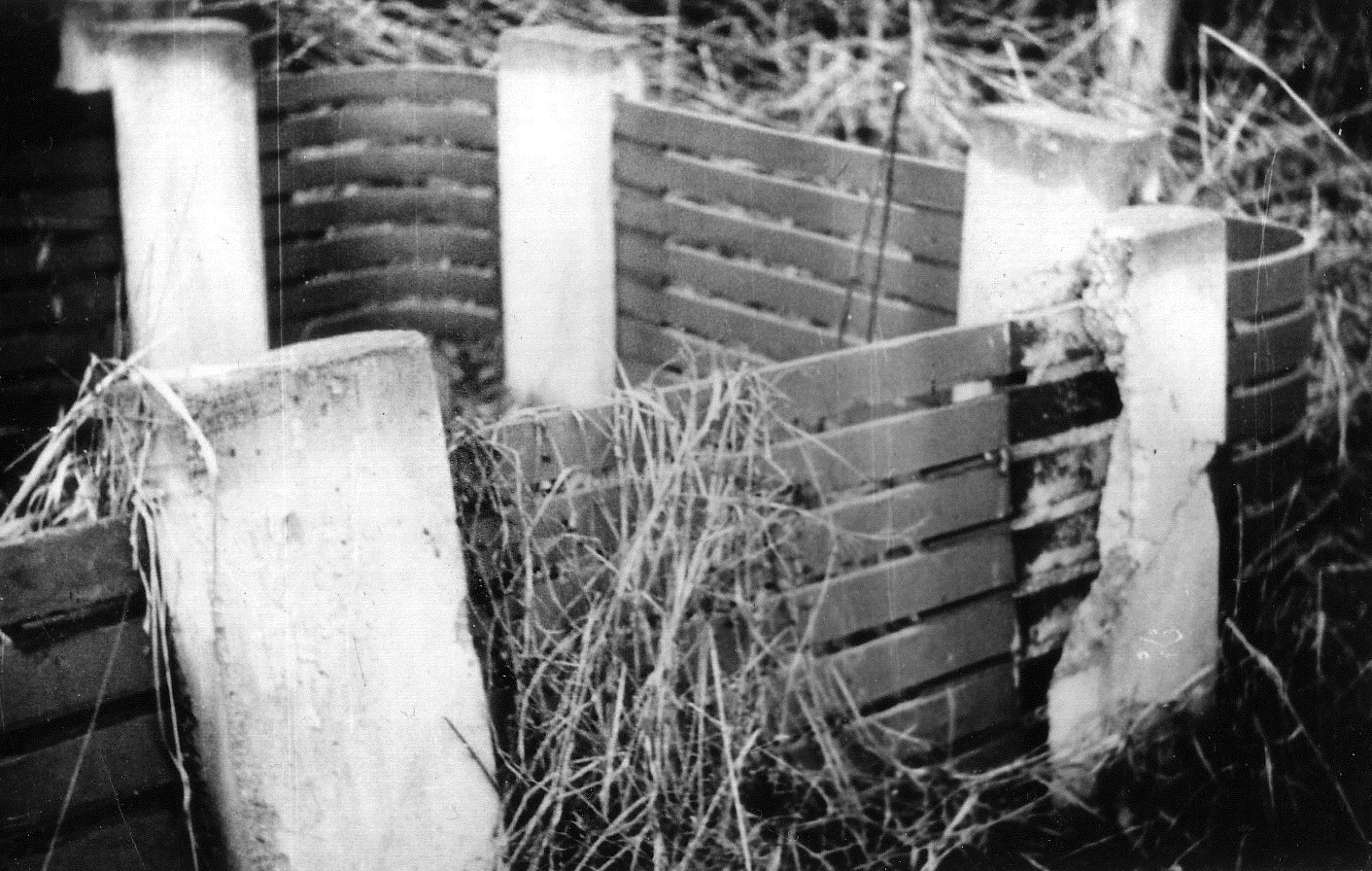

Die Spulen waren im Freiluftlager ,die anderen Teile unter der
Verzinkerei , wo die Säure Bäder durchtropften.
Habe diese Bilder natürlich heimlich gemacht.
Hatte Jahre später noch Schwierigkeiten mit der DDR Sicherheit .
Konnte aber Film und Bildduplikate abgeben.
Scheinbar waren beide Seiten damit zufrieden, denn ich hatte diese
Kopien noch.

Möchte aber sagen das diese krasse Einlagerung Einmalig war.
Habe in meinen weiteren Berufsleben nichts schlechteres  gesehen.
(Ausland ist nicht  inbegriffen)
MfG

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ A. K. (alterknacker)

>Müsste Ende der 60ziger gewesen sein.
>Es waren die Teil Materialien für eine Netzfrequenz Induktions-
>Verzinkungsanlage

Echt? Mit Netzfrequenz? 50 Hz? Also mit fettem Trafo davor und
drei-vierstelligen Ampere durch die Spulen?

Autor: Mike B. (mike_b97) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Wieso wurde sowas nicht verwendet?
Es war doch so ziemlich alles Mangelware, zumindest später, wie konnte
sowas also ungenutzt rumliegen?
Und selbst wenns nicht genutzt wurde, Stichwort: "Max braucht Stahl",
war doch trotzdem alles sehr wertvoll...

Autor: Al. K. (alterknacker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk B. schrieb:
> Echt? Mit Netzfrequenz? 50 Hz? Also mit fettem Trafo davor und
> drei-vierstelligen Ampere durch die Spulen?

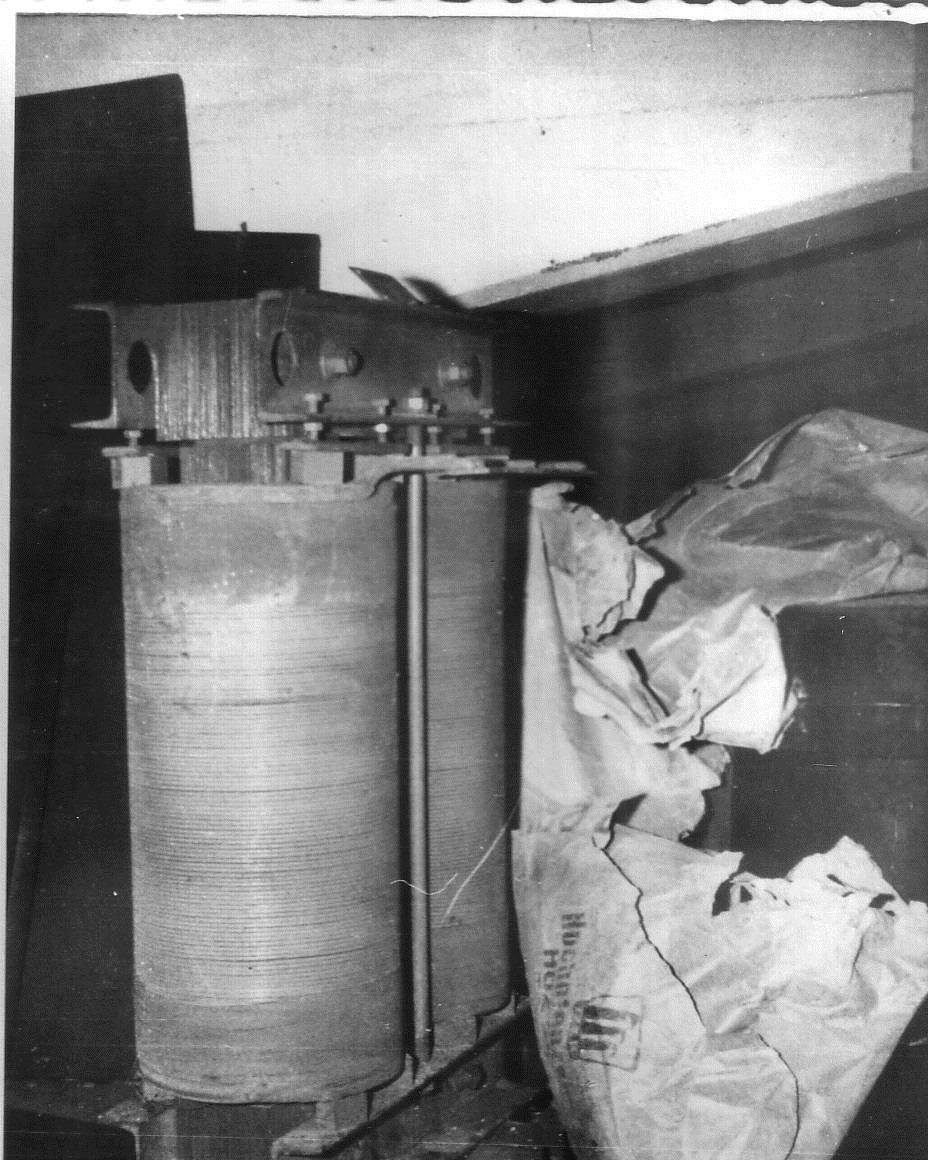

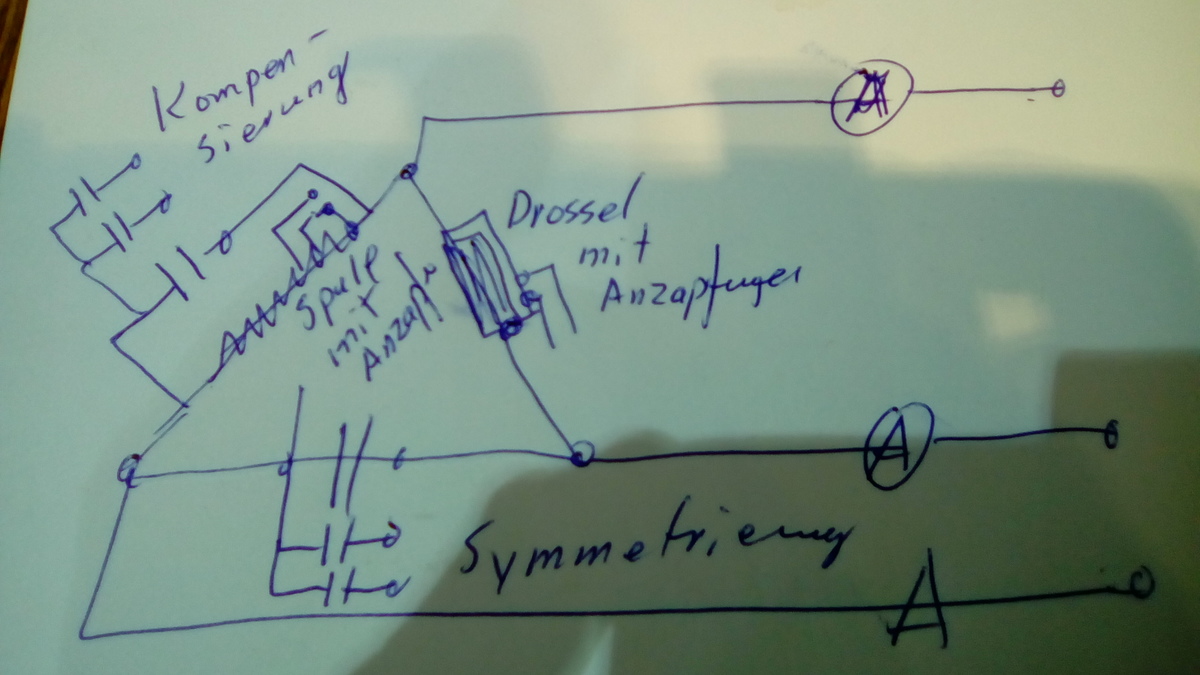

Ist eine Drossel.
Jetzt bin ich echt überfragt wie die Teile am Drehstromnetz hingen

Autor: Al. K. (alterknacker)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Mike B. schrieb:
> Und selbst wenns nicht genutzt wurde, Stichwort: "Max braucht Stahl",
> war doch trotzdem alles sehr wertvoll...

Du wirst staunen was alles vom guten Material verschrottet wurde um den
geplanten vorgegebenen Schrottplan zu erfüllen.
Z.B. Cu-Schienen 4*100*4000mm Standard wurden an der Schere zu Cu
Schrott gemacht
Vieles war logisch nicht zu erklären.

Autor: Al. K. (alterknacker)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert

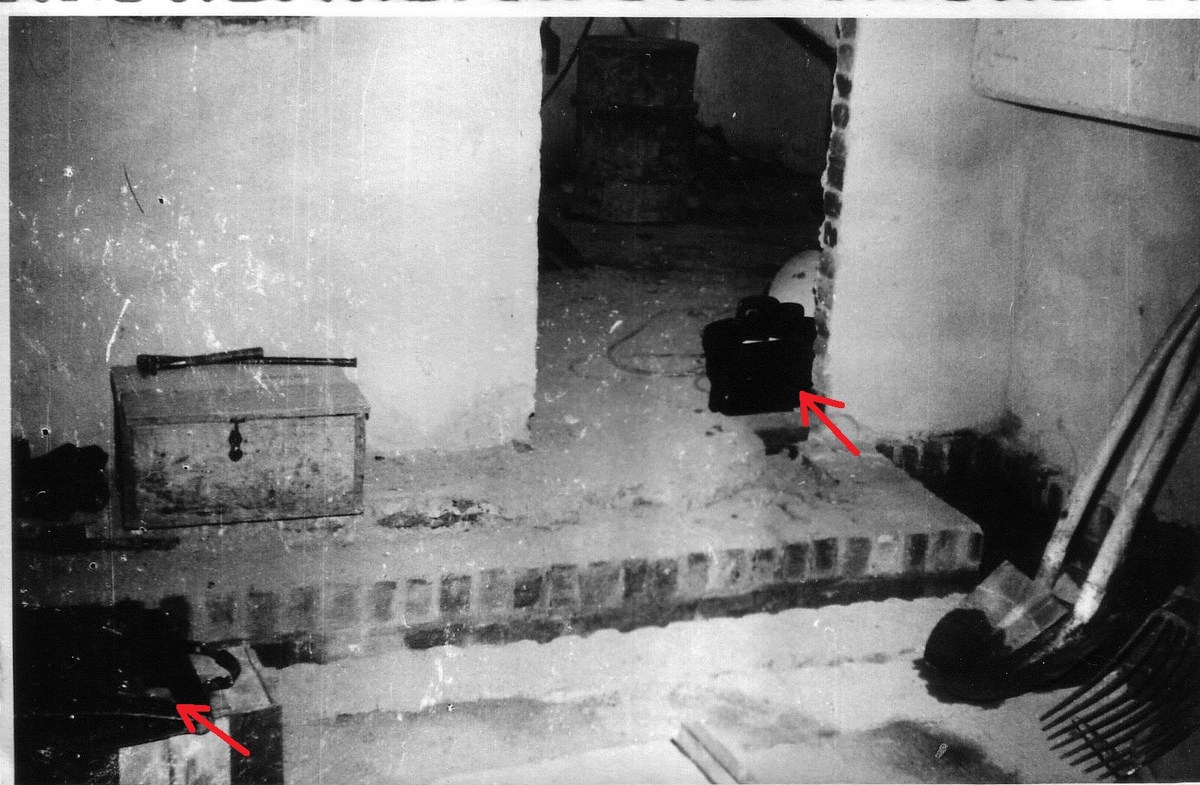

Habe  sogar jetzt meine Kurzreisetaschen entdeckt.
Normale Aktentasche für Unterlagen und Werkzeug und die sogenannten
Hebammentasche für persönlichen Bedarf.
Mit einen Minimum an Ausrüstung konnte man auskommen.
;-))

Autor: Al. K. (alterknacker)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo,
habe noch 2 passende Fotos gefunden welche hier bestimmt
besser aufgehoben sind!

Autor: N. A. (bigeasy)
Datum:

Bewertung
5 lesenswert
nicht lesenswert

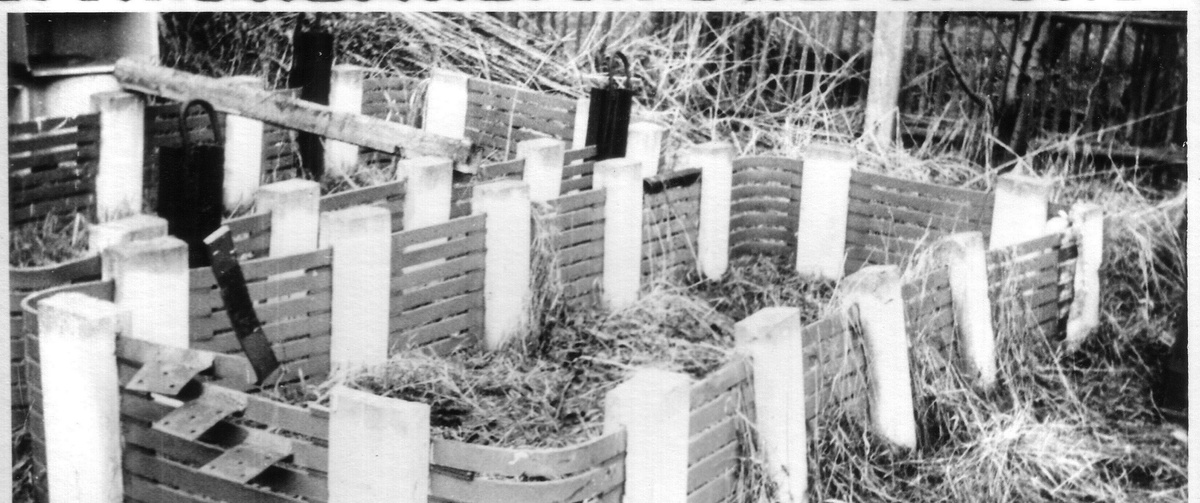

Al. K. schrieb:
> Schwarzenber_0.JPG

Warum liegt hier überhaupt Stroh... :-D

: Bearbeitet durch User
Autor: Marek N. (bruderm)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Und warum hast du ne Maske auf?

Autor: Luca E. (derlucae98)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Jetzt traut sich keiner die Kommentarkette fortzuführen. :p

Beitrag #5826425 wurde von einem Moderator gelöscht.
Autor: Da D. (dieter)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Luca E. schrieb:
> Jetzt traut sich keiner die Kommentarkette fortzuführen. :p

Ich habs versucht ;-)

Autor: Marek N. (bruderm)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Offensichtlich sind unsere Moderatoren in den Klassikern nicht so
bewandert xD

Autor: Joe F. (easylife)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kann sich irgendwie schwer vorstellen, dass mit diesen Anlagen
überhaupt irgendetwas produziert werden konnte.

Autor: Michael K. (tschoeatsch)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Wieso nicht? Ein Schmied kann mit primitiven Werkzeug tolle und
qualitativ hochwertige Sachen herstellen, er braucht halt Erfahrung und
Fingerspitzengefühl.
Wird mit so einer Technik genauso sein.
Neuere Technik versucht halt das zu ersetzen, um per Knopfdruck
hochwertige Sachen zu liefern, mit Bedienern ohne Qualifikation.

Autor: Al. K. (alterknacker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das war immerhin ziemlich die modernste Technologie der damaligen Zeit!
Noch dazu DDR und BRD (AEG).
Die gleichen Anlagen waren auch nach Bulgarien und anderen Ländern
exportiert worden auch DDR und BRD als gemeinsames Projekt.
Habe so eine Gemeinschaftsanlage  in Bulgarien damals 6 Monate
überwacht!

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir müsste mal jemand erklären, wofür die kleinen Kükengehege denn
benutzt wurden. Sieht für mich eher nach Aufzucht von Kleintieren aus
als nach irgendwas Elektrischem :-P

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Was du für ein Kükengehege hälst sind Drosselspulen aus massiven Cu um
Oberwellen abzubauen ohne die Leistung der Thyratrons direkt dort zu
verheizen.
Namaste

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke dir für die Erklärung!

Autor: Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
hier mal ein 10 KV 1000A Drossel

https://de.wikipedia.org/wiki/Strombegrenzungsdrossel#/media/File:Kurzschlussbegrenzungsdrossel_Hochspannungstechnik.jpg

Im zugehörigen Wikipediaartikel steht auch warum man so etwas als
Luftspule ausführt zu finden in jedem Umspannwerk.

Namaste

Autor: Mike B. (mike_b97) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael K. schrieb:
> Wieso nicht?

na weil da kein Arduino/Atmega/sonstwas-µc drin ist
Das kann gar nich funktionieren!
:-P

Autor: Michael K. (tschoeatsch)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Mike B. schrieb:
> Michael K. schrieb:
>> Wieso nicht?
>
> na weil da kein Arduino/Atmega/sonstwas-µc drin ist
> Das kann gar nich funktionieren!
> :-P

Oh man, stimmt! Ich hab' übersehen, dass da garkein Usb-Anschluß dran
ist und die blaue poweronled fehlt auch.

Autor: Al. K. (alterknacker)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Falk B. schrieb:
> Echt? Mit Netzfrequenz? 50 Hz? Also mit fettem Trafo davor und
> drei-vierstelligen Ampere durch die Spulen?

Ohne Trafo am Drehstromnetz, aber die Ampers stimmen, je nach Größe der
Anlage.



Hier eine Skizze einer Netzfrequenz Induktion Anlage.
Abstimmung des Schwingkreises mittels Kompensationskondensatoren.
Für das anfahren einer kalten Verzinkungsanlage waren noch Anzapfungen
an der Induktionsspule erforderlich.
Symmetrierkondensatoren und Symmetrierdrossel waren nötig um einen
einigermaßen gleichen Phasenstrom zu erreichen.
Habe ein wenig im Netz gesucht , aber darüber sehr wenig bis Nichts aus
den 60/70ern gefunden.

Skizze deswegen aus dem Gedächtnis!

: Bearbeitet durch User
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
