Forum: Offtopic Wechselstromtachogenerator=Resolver?


Autor: Michael G. (bai_h)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wird ein Wechselstromtachogenerator vielleicht auch Resolver genannt?

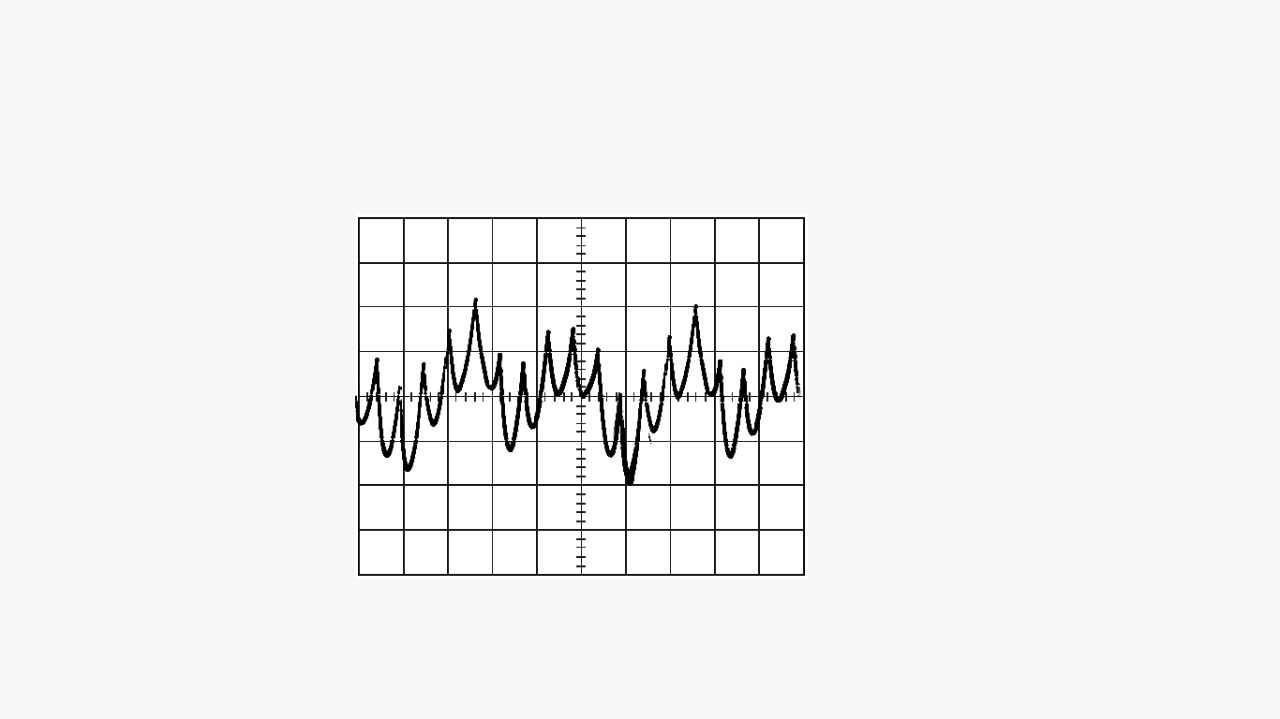

Weil ich da bei mir das gleiche Verhalten(Bild) sehe, wie im Link

http://www.servotechnik.de/fachwissen/geber/f_beit...

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Normalerweise besteht ein Resolver aus 2 feststehenden Wicklungen, die
zueinander einen 90° Winkel bilden und an der rotierenden dritten Spule
wird mit Sinusstrom erregt. Je nach Rotationswinkel erregt dieses Signal
Ströme in den Empfangsspulen in einem bestimmten Phasenverhältnis zum
Erregerstrom:

https://en.wikipedia.org/wiki/Resolver_%28electrical%29

Ein Tachogenerator ist viel einfacher und besteht im einfachsten Fall
aus einem rotierenden Permanentmagneten auf der Welle und einer
feststehenden Empfangsspule. Ein Tachogenerator liefert also keine
Informationen über den derzeitigen Drehwinkel, sondern nur über die
Rotationsgeschwindigkeit.

Autor: Johannes O. (jojo_2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias S. schrieb:
Je nach Rotationswinkel erregt dieses Signal
> Ströme in den Empfangsspulen in einem bestimmten Phasenverhältnis zum
> Erregerstrom

Beim Resolver ändert sich das Amplitudenverhältnis je nach Winkel.
Die Phase relativ zum Erregerstrom ist konstant.

Die Spulen sind im 90° Winkel angeordnet, aus dem Amplitudenverhältnis
kann der Winkel zwischen Erregerspule und Empfangsspulen dann berechnet
werden.

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johannes O. schrieb:
> Beim Resolver ändert sich das Amplitudenverhältnis je nach Winkel.
> Die Phase relativ zum Erregerstrom ist konstant.

Oh ja, Amplitude variiert, Phase nicht - mein Fehler. Allerdings macht
auch das einen Tachogenerator nicht zum Resolver, das sind also immer
noch zwei unterschiedliche Dinge.
