Hallo,
Für ein Hochschulprojekt möchte ich ein Solarmodul als Energiequelle
verwenden und in Reihe-geschaltene Supercaps für eine stabile
Stromzufuhr verwenden.
Ich habe meinen Bachelor im Maschinenbau, jedoch wenig mit
Elektrotechnik zu tun gehabt, sowie sehr selten etwas "gebastelt".
Nun zur Frage.
Wie schalte ich die Supercaps am besten in Reihe? Gibt es irgendein
Bord, wo ich die Supercaps einfach reinstecken kann oder muss ich Kabel
anlöten?
Die bereits bestellten Supercaps sind die folgenden:
https://www.conrad.de/de/doppelschicht-kondensator...

Danke!

: Verschoben durch Moderator
Autor: Wolfgang (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Kai S. schrieb:
> ... in Reihe-geschaltene Supercaps für eine stabile
> Stromzufuhr verwenden.

Bei Reihenschaltung musst du dir eine Schaltung überlegen, die dafür
sorgt, dass die Spannung sich gleichmäßig auf die Einzelkondensatoren
verteilt. Sonst kann es durch unterschiedliche Kapazitäten/Leckströme
schnell passieren, das ein einzelner mehr als seine Maximalspannung
abbekommt.

Autor: Kai S. (kai_s7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Rückmeldung.
Ich habe bereits gelesen, dass ein hochohmiger Widerstand parallel zum
Kondensator dafür sorgen kann.
Aber wie schalte ich diese Bauteile praktisch zusammen. Ich habe
gesehen, dass einige Bords benutzen, mit denen ich niemals zutun hatte.
Gibt es eine Literatur oder Website, wo ich mich in diese einfachen
Grundlagen einarbeiten kann?
Danke im Voraus.

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kai S. schrieb:
> Aber wie schalte ich diese Bauteile praktisch zusammen.

Das hängt u.a. auch davon ab, wieviel Spannung und Strom die Solarzelle
liefert. Bei 3V max. pro Kondensator und kleinem Ladestrom ist es z.B.
auch möglich, über jeden Kondensator eine Z-Diode mit 2,7V zu legen
(besser aber eine Schaltung mit TL431 für steiles Ansprechen).
Hochohmige Widerstände können keine gleichmässige Ladung garantieren, je
höher die Streuungen der Kondensatoren, desto unterschiedlicher nehmen
diese Ladung auf. Ausserdem entladen Widerstände natürlich die
Kondensatoren.
Stichworte: Capacitor Bank, Balancing, Charging

Bedenke übrigens, das die Reihenschaltung die Kapazität vermindert, 2
Stück 50F in Reihe sind nur noch 25F/6V, 3 Stück in Reihe dann nur noch
etwa 16-17F/9V für die Gesamtanordnung.
Oft ist es also besser, nur einen C zu nehmen, der die Gesamtspannung
auch ohne Tricks verträgt.

: Bearbeitet durch User
Autor: Waldemar Z. (waldemar_z)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
> Bedenke übrigens, das die Reihenschaltung die Kapazität vermindert, 2 Stück 50F
in Reihe sind nur noch 25F/6V, 3 Stück in Reihe dann nur noch etwa 16-17F/9V für
die Gesamtanordnung.

Das gilt aber nur, wenn die Eingangsspannung unverändert bleibt.
Ansonsten, falls man alles richtig bemessen hat, hat man die Kapazität
eines Kondis. Also in dem Fall 50F.

: Bearbeitet durch User
Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Waldemar Z. schrieb:
> Das gilt aber nur, wenn die Eingangsspannung unverändert bleibt.

Deswegen habe ich ja die resultierende Spannungsfestigkeit mit
rangeschrieben :-P

Autor: Baldrian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Waldemar Z. schrieb:
>> Bedenke übrigens, das die Reihenschaltung die Kapazität vermindert, 2 Stück 50F
> in Reihe sind nur noch 25F/6V, 3 Stück in Reihe dann nur noch etwa 16-17F/9V für
> die Gesamtanordnung.
>
> Das gilt aber nur, wenn die Eingangsspannung unverändert bleibt.
> Ansonsten, falls man alles richtig bemessen hat, hat man die Kapazität
> eines Kondis. Also in dem Fall 50F.

Was willst du zum Ausdruck bringen?

Wenn drei Kondensator von 50 F in Reihe geschaltet werden, dann beträgt
die Gesamtkapazität 50 F / 3.

Autor: Waldemar Z. (waldemar_z)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
> Wenn drei Kondensator von 50 F in Reihe geschaltet werden, dann beträgt die
Gesamtkapazität 50 F / 3.

Ja, das gilt eben nur bei unveränderter Quellenspannung.

Angenommen ein Kondi wird mit 3V aufgeladen, dann hat er 50F*3V=150As
gespeichert.

Lädt man nun drei Kondis in Reihe mit 3V auf, wird theoretisch jeder auf
1V aufgeladen. 1V*50F*3=150As (50As in einem). Alle zusammen speichern
so viel Ladung wie der eine oben. So sind die Kondis aber nicht komplett
geladen. Hebt man nun die Eingangsspannung auf 3*3V=9V ergeben sich
9V*50F/3=150As in jedem Kondensator und damit 150As/3V=50F.

: Bearbeitet durch User
Autor: John D. (drake)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Offensichtlich hast du "Ladung" und "Kapazität" nicht ganz verstanden...

Die Kapazität hängt nicht von der gerade anliegenden Spannung ab
(Effekte wie bei Keramikkondensatoren einmal ignoriert).

Autor: Waldemar Z. (waldemar_z)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
John D. schrieb:
> Offensichtlich hast du "Ladung" und "Kapazität" nicht ganz verstanden...
>
> Die Kapazität hängt nicht von der gerade anliegenden Spannung ab
> (Effekte wie bei Keramikkondensatoren einmal ignoriert).

Aber sicher tut sie das: F=As/V

Autor: John D. (drake)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wow.

Autor: Der Andere (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Waldemar Z. schrieb:
> Alle zusammen speichern
> so viel Ladung wie der eine oben.

Aber nur Partialladungen

Und damit dein soeben von dir entdecktes Paradoxon keines ist ist die
gespeicherte Energie auch E = (CU²)/2

Oder anders: Wenn du 3 Kondensatoren mit 1V bei 50F pro Kondensator
lädst hast du 50C (Coulomb = As) in jeden geladen.
Wenn du die aber jetzt (auf 1V geladen) in Reihe schaltest wirst du nur
50 C entnehmen können. Dann ist aber die Gesamtspannung von 3 auf 0V
gesunken, also ist die Kapazität nur 1/3!

Also bitte nicht hier die Anfänger mit deiner Pseudophysik verwirren.

Autor: Waldemar Z. (waldemar_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Also bitte nicht hier die Anfänger mit deiner Pseudophysik verwirren.

Ist ja gut :)

Autor: Werner H. (werner45)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
1 Farad ist ja 1 As Ladung, umgerechnet in Ah ist das 1 / 3600 davon.

Ein Akku mit 1 Ah enspricht also einer Ladung von 3600 F.
Ein Akku mit 100 Ah gleicht einem Kondensator von 360000 F.
Außerdem hält er die Spannung bei Belastung weitgehend konstant und ist
billiger als eine Kondensatorbatterie.

Das ist der Grund, warum zum Speichern Akkus verwendet werden,
Kondensatoren nur für Sonderfälle, z.B. für hohe Stoßströme.

Gruß   -   Werner

Autor: Der Andere (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Werner H. schrieb:
> , umgerechnet in Ah ist das 1 / 3600 davon.

das ist falsch. Ein Farad ist eine Kapazität, die Ladung hängt dann von
der Spannung ab. Ein Kondensator von 1F kann bei 10V 10As speichern.

Was du meinst ist 1 Coulomb (C) entspricht 1As.

Autor: Der Andere (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry da ist beim Markieren und Zitieren was schiefgelaufen.
Das "das ist falsch. Ein Farad ist eine Kapazität, ..." bezog sich auf:

Werner H. schrieb:
> 1 Farad ist ja 1 As Ladung, ...

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Waldemar Z. schrieb:
>> Die Kapazität hängt nicht von der gerade anliegenden Spannung ab
>> (Effekte wie bei Keramikkondensatoren einmal ignoriert).
>
> Aber sicher tut sie das: F=As/V

Hüstel ...

Q = C * U

Die Ladung hängt von der Spannung ab, aber nicht die Kapazität.

Autor: Sebastian S. (amateur)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Idee mit der Reihenschaltung würde ich mir abschminken.

Die Streuung bei den Werten (Kapazität und Selbstentladung) ist zu groß.

Über die Idee, mit den parallel geschalteten Widerständen, sollten wir
doch gleich den Mantel des Vergessens decken.

Mach Dich mal schlau, was die Funktion des Step-Up Wandlers betrifft.
Dessen Verluste liegen um Größenordnungen unter denen von nur halb
gefüllten Supercaps.

Ja, es gibt Schaltungen, die automatisch dafür sorgen, dass die
Beteiligten alle im gleichen Zustand gehalten werden. Aber die sind nur
dann sinnvoll, wenn es um "richtige" Ladungen geht.

Bist Du Dir eigentlich sicher, dass Du auch weist, was man mit einem
(oder mehreren) geladenen Kondensator überhaupt anfangen kann?
Leistungsmäßig?

: Bearbeitet durch User
Autor: Waldemar Z. (waldemar_z39)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Ladung hängt von der Spannung ab, aber nicht die Kapazität.

Ja, richtig. Habe mich verlesen da oben.

Autor: Kai S. (kai_s7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
danke für die ausführliche und seriöse Rückmeldung.
Kurz zu meiner Situation.
Ich möchte ein Arduino-Fahrzeugmodell bauen und es mit einem Solarmodul
(9V, ca. 1W ) antreiben.
Da es Situationen geben wird, wo das Fahrzeug mal im Schatten ist, habe
ich an Supercaps gedacht.
Leider habe ich kein Supercap gefunden, welches eine maximale Spannung
von 9V bewältigen kann. Daher habe ich 4 von den oben beschriebenen
Supercaps bestellt (3V, 50F), die ich in Reihe schalten wollte. Da
ergibt sich eine summierte Spannung von 12 V und eine Kapazität von etwa
10 F, was reichen müsste.
Die Supercaps sind bereits bestellt.
Für jede Hilfe bin ich dankbar, vor allem auf die nötigen Grundlagen
(praktisch!), in die ich mich einarbeiten werde.
Danke im Voraus!

Autor: Kai S. (kai_s7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian S. schrieb:
> Die Idee mit der Reihenschaltung würde ich mir abschminken.
>
> Die Streuung bei den Werten (Kapazität und Selbstentladung) ist zu groß.
>
> Über die Idee, mit den parallel geschalteten Widerständen, sollten wir
> doch gleich den Mantel des Vergessens decken.
>
> Mach Dich mal schlau, was die Funktion des Step-Up Wandlers betrifft.
> Dessen Verluste liegen um Größenordnungen unter denen von nur halb
> gefüllten Supercaps.
>
> Ja, es gibt Schaltungen, die automatisch dafür sorgen, dass die
> Beteiligten alle im gleichen Zustand gehalten werden. Aber die sind nur
> dann sinnvoll, wenn es um "richtige" Ladungen geht.
>
> Bist Du Dir eigentlich sicher, dass Du auch weist, was man mit einem
> (oder mehreren) geladenen Kondensator überhaupt anfangen kann?
> Leistungsmäßig?

Hallo,
danke für die ausführliche und seriöse Rückmeldung.
Kurz zu meiner Situation.
Ich möchte ein Arduino-Fahrzeugmodell bauen und es mit einem Solarmodul
(9V, ca. 1W ) antreiben.
Da es Situationen geben wird, wo das Fahrzeug mal im Schatten ist, habe
ich an Supercaps gedacht.
Leider habe ich kein Supercap gefunden, welches eine maximale Spannung
von 9V bewältigen kann. Daher habe ich 4 von den oben beschriebenen
Supercaps bestellt (3V, 50F), die ich in Reihe schalten wollte. Da
ergibt sich eine summierte Spannung von 12 V und eine Kapazität von etwa
10 F, was reichen müsste.
Die Supercaps sind bereits bestellt.
Für jede Hilfe bin ich dankbar, vor allem auf die nötigen Grundlagen
(praktisch!), in die ich mich einarbeiten werde.
Danke im Voraus!

Autor: Waldemar Z. (waldemar_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit NiMH- oder Li-Akkus wäre das vermutlicht besser und günstiger
gelöst.
Mit diesen Caps wirst du wahrschenlich im Schatten nicht weit kommen.
Ganz davon abgesehen, dass dein Solarmodul sogar in der Sonne sicher
nicht genug Strom für den Antrieb liefern kann.

: Bearbeitet durch User
Autor: Homo Habilis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Waldemar Z. schrieb:
> Ganz davon abgesehen, dass dein Solarmodul sogar in der Sonne sicher
> nicht genug Strom für den Antrieb liefern kann.

Nicht so vorschnell...

Wer weiß denn schon (ohne Angabe, bis jetzt), welches
Fahrzeit/Fahrpausen-Verhältnis da im Raum steht? (Marsrover?) ^^

Na, grundsätzlich wird das wohl schon ein Problem, nehme ich an. Auch v.
m. genannter Umstand rettet wohl nicht über den Bedarf eines Akkus
hinweg. Außer, die Fahrtzeiten wären verblüffend kurz, vielleicht.

@TO: Wenn Du Dich beeilst, kannst Du die Bestellung noch stornieren...

Autor: Sebastian S. (amateur)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch drei Supercaps werden dem Elektromotor kaum ein müdes Ruckeln
entlocken. Schon gar keine Fahrt, weg von seinem schattigen Plätzchen.

Schau (rechne) mal nach, was Dein Elektromotor in nur einer Sekunde an
Leitung verbrät und schau dann was Du aus ein paar Supercaps, bei voller
Ladung, raus saugen kannst.

: Bearbeitet durch User
Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian S. schrieb:
> Schau (rechne) mal aus, was Dein Elektromotor in nur einer Sekunde an
> Leitung verbrät und schau dann was Du aus ein paar Supercaps, bei voller
> Ladung, raus saugen kannst.

Das wird der TE doch hoffentlich schon hinreichend gemacht haben..
z.B. ob das Gefährt mit der Solar-Zelle bei optimalem Licht überhaupt
zuckt... (muss natürlich weit mehr als ein Zucken sein)

Solarmodul, 9V, 1W > damit muss das Gefährt bei sehr gutem Licht erst
mal absolut problemlos fahren. Wird man max. 400mW ansetzen können.
Verbrauch darf also bei max. 50mA@8V liegen. Praktisch sollten es eher
15mA@8V sein.
Ein 10F Supercap (mit U-max 12V), auf 9V geladen und mit einem
angenommen zulässigen Drop auf 6V hat nutzbare 30 As.
Macht bei 50mA 600 Sekunden. Das passt schon, wenn es denn mal praxisnah
getestet wurde...

Ich würde das aber mit LiPo als Puffer bauen. Am besten mit 1s (3.7V)
als Versorgung.
Wenn es als Demo-Objekt dienen soll, dann evtl. mit Supercap (den man
auch auf 0V entladen kann) aber nur mit einem > 2.7V als Versorgung.
Und für den Maschinebauer: kleiner Akku und Solarmodul als "Ballast".

Den Sinn für ein Modell mit 9V Betriebsspannung bei der Mini-Leistung
sehe ich nicht.

Autor: U. M. (oeletronika)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo,
> Kai S. schrieb:
> Leider habe ich kein Supercap gefunden, welches eine maximale Spannung
> von 9V bewältigen kann.
Ja, das ist leider so, das diese Vielschichtkondensatoren als
Einzelzelle nur für eine übliche Nennspannung von ca. 2,5V...3V
spezifiziert sind.
Für höhere Spannung schaltet man sie eben in Reihe.

> Daher habe ich 4 von den oben beschriebenen
> Supercaps bestellt (3V, 50F), die ich in Reihe schalten wollte.
Das Konzept ist so schon ok.
Ich habe etwas ähnliches kürzlich für ein Industriemessgerät entwickelt,
um bei Spannungausfall eine Notfallklappe motorisch zu bewegen.
Dazu benutze ich 8 solcher Superkondensatoren mit je 50F in Reihe.
Typ: Samxon DRE50
http://www.produktinfo.conrad.com/datenblaetter/45...
Diese habe ich auch wegen der höheren Einsatztemp. ausgewählt.
Die werden aber nur auf ca. 15V aufgeladen. Jede Zelle wird nur mit
knapp 2V belastet, was vor allem für eine hohe Lebendauer sorgen soll.
Ein Erprobung bei 80°C über einige Wochen hat keinerlei Alterungseffekte
gezeigt.

Der 12V-Motor läuft dann mit der Ladung bei 200...400 mA Strom mehrere
Minuten lang, bis die Spannung deutlich unter 12V fällt.

> Für jede Hilfe bin ich dankbar, vor allem auf die nötigen Grundlagen
> (praktisch!), in die ich mich einarbeiten werde.
Im Prinzip ist es einfach.  Du kannst die Kondensatoren einfach mit
Klebeband zu eine Packen zusammenfassen oder auch auf eine Leiterplatte
(auch Lochraster-LP) stecken und die Anschlüsse in Reihe verbinden.

Ich habe als Balancierschaltung
https://de.wikipedia.org/wiki/Balancer
zu jeder Zelle eine grüne LED mit einem 10 kOhm Widerstand in Reihe
gesetzt. Die grüne LED wird ab ca. 1,6...1.7V leitend, so dass Zellen
mit höherer Spannung stärker entladen werden als Zellen mit geringerer
Spannung. Da die Reihenschaltung der 8 Zellen nur auf ca. 14...15V
aufgeladen wird, hat diese Schaltung den Vorteil, dass die Zellen sich
unter ca. 12V kaum noch über die sehr einfache Balancierschaltung
entladen.

Die Funktion habe ich getested. Unterschiedliche Zellenspannungen
gleichen sich im Dauerbetrieb über Tage und Wochen immer wieder aus.
Wenn die Zellen aber frisch sind, haben sie eh kaum Unterschiede in der
Kapazität und sofern du sie alle mit dem gleichen Strom auflädst,
bleiben die Ladespannungen auch fast gleich.
Für ein Demoprojekt mit begrenzter Nutzungsdauer wird also eine
Balancierung nicht unbedingt nötig sein.
Solltest du feststellen, dass nach einiger Zeit die Zellen
unterschiedliche Spannung haben, kannst du das auch manuell ausgleichen,
indem du die Zellen mit höherer Spannung definiert entlädst, bis alle
wieder gleich sind.

Für eine Aufladung auf max. 3V wäre meine Schaltung auch nicht so
passend.
Da sollten LED benutzt werden, die bei erst ab ca. 2,5...2,8V leitend
werden.
Man könnte blaue oder weiße LED dafür testen oder eine Reihenschaltung
z.B. von grüner und roter LED oder gelbe und rote LED.
Du könnteste auch eine etwas aufwendigere Balacierschaltung verwenden,
welche die Ladespannung bei z.B. exakt 3,0V begrenzt.

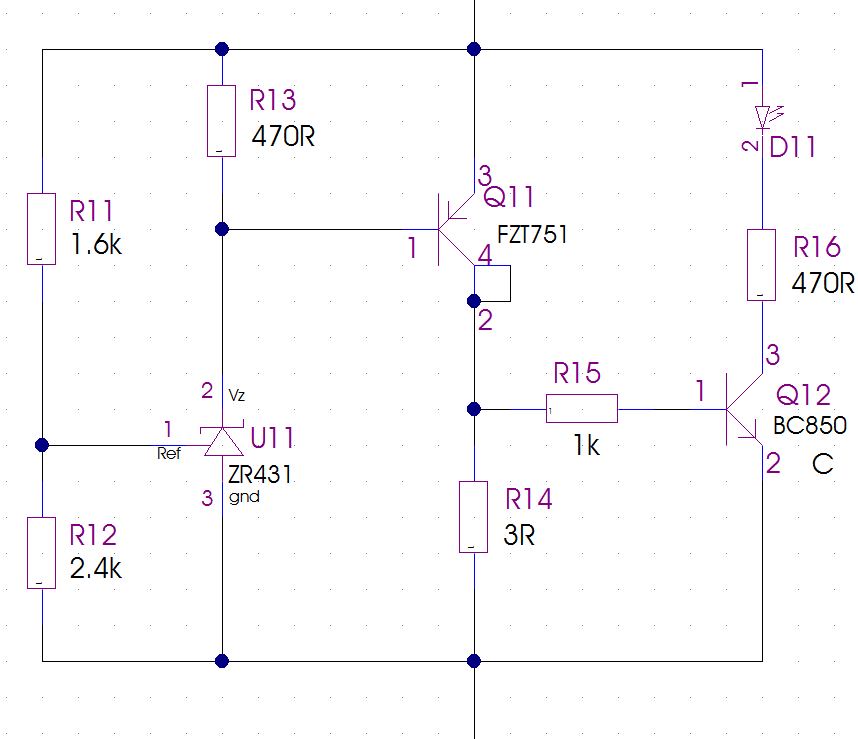

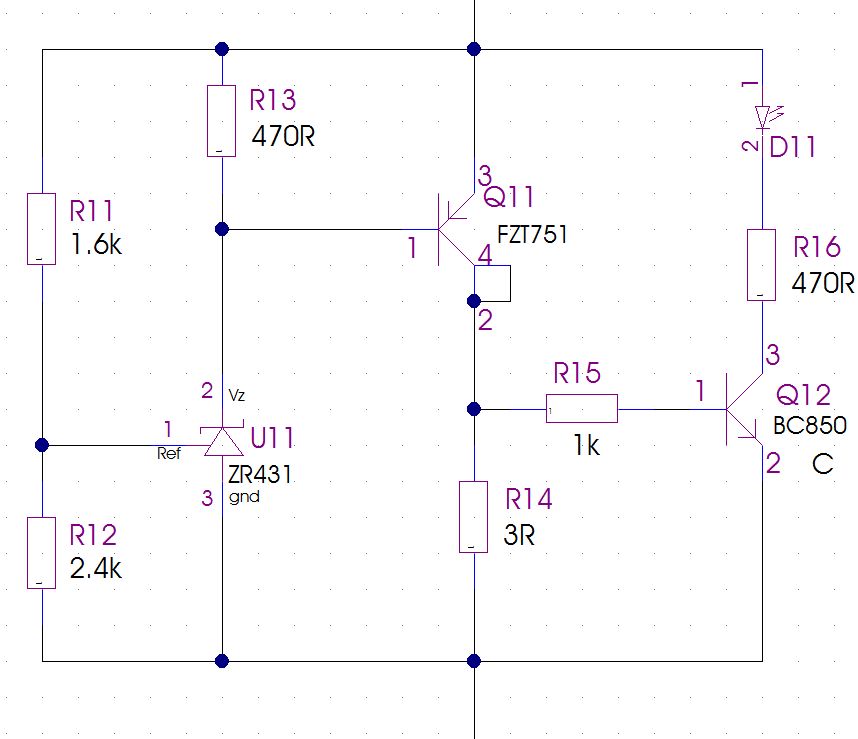

(siehe Schaltung im Anhang).
Die Spannung muß mit R11 /R12 eingestellt werden. Für eine geringe
Selbstentladung sollten diese auch hochohmiger gemacht werden.
Gruß Öletronika

Autor: Stephan (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
U. M. schrieb:
> Ich habe etwas ähnliches kürzlich für ein Industriemessgerät entwickelt,

Gott sei dank nicht für mich...

U. M. schrieb:
> Ich habe als Balancierschaltung
> https://de.wikipedia.org/wiki/Balancer
> zu jeder Zelle eine grüne LED mit einem 10 kOhm Widerstand in Reihe
> gesetzt.

Die LEDs besser parallel, aber passt bei Aufladung mit < 0,1mA. Ein
leerer Cap ist dann schon nach 11 Tagen voll.

U. M. schrieb:
> Jede Zelle wird nur mit
> knapp 2V belastet

Wie passt das zu den 1.6V je Zelle?

U. M. schrieb:
> Für eine Aufladung auf max. 3V wäre meine Schaltung auch nicht so
> passend.

Die Schaltung ist für jeden Anwendungszweck vollig stümperhaft. Sorry.
Das ist nicht mahl Anfänger-Bastel-Status.

Autor: U. M. (oeletronika)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Stephan schrieb:
> U. M. schrieb:
>> Ich habe etwas ähnliches kürzlich für ein Industriemessgerät entwickelt,
> Gott sei dank nicht für mich...
Was soll dieses Geblubber?

> U. M. schrieb:
>> Ich habe als Balancierschaltung
>> https://de.wikipedia.org/wiki/Balancer
>> zu jeder Zelle eine grüne LED mit einem 10 kOhm Widerstand in Reihe
>> gesetzt.
> Die LEDs besser parallel,
Nein, die LED und der Widerstand ín Reihe und das zusammen natürlich
parallel zum C.
Gut, das konnte man mißverstehen. Ich hätte mir die Mühe machen und noch
einen Schaltplan dazu tun sollen.

> aber passt bei Aufladung mit < 0,1mA. Ein
> leerer Cap ist dann schon nach 11 Tagen voll.
Wenn du etwas nicht verstanden hast (was sicher öfter mal passiert),
dann frage doch lieber einfach nochmal, anstatt sinnlos zu pöbeln.
Was ist das für ein Benehmen?
Genau das ekelt hier viele User ganz schnell wieder weg, weil einige
Leute meinen, mit solchem pubertären und rüppelhaften Verhalten sich
hervortun zu müssen. Von hoher Kompetenz zeugt das ganz sicher nicht!

> U. M. schrieb:
>> Jede Zelle wird nur mit
>> knapp 2V belastet
> Wie passt das zu den 1.6V je Zelle?
siehe oben!

> U. M. schrieb:
>> Für eine Aufladung auf max. 3V wäre meine Schaltung auch nicht so
>> passend.
>
> Die Schaltung ist für jeden Anwendungszweck vollig stümperhaft. Sorry.
> Das ist nicht mahl Anfänger-Bastel-Status.
Du mußt es ja wissen. Ich erwarte aber eine stichhaltige Begründung und
nicht nur solches unqualifiziertes trollen.

Allerdings funktioniert die Schaltung sehr gut und ich bin nach 25
Jahren Entw. und weit über 100 Mio. € Umsatz mit den vor mir
entwickelten Geräten ganz sicher kein Anfänger.

: Bearbeitet durch User
Autor: Kai S. (kai_s7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
und erstmal danke für die kompetente und ausführliche Rückmeldung.



U. M. schrieb:
>> Für jede Hilfe bin ich dankbar, vor allem auf die nötigen Grundlagen
>> (praktisch!), in die ich mich einarbeiten werde.
> Im Prinzip ist es einfach.  Du kannst die Kondensatoren einfach mit
> Klebeband zu eine Packen zusammenfassen oder auch auf eine Leiterplatte
> (auch Lochraster-LP) stecken und die Anschlüsse in Reihe verbinden.

Wie genau kann ich sie denn mit einem Klebeband zusammenkleben? Soll ich
die Verbindungen einfach zusammenlöten und dann die Caps zusammenkleben?
Ich wollte eigentlich folgende Leiterplatte verwenden, aber die
Anschlüsse meiner Supercaps sind 0,8mm und somit zu groß für alle
Leiterplatten, die ich bei Conrad finden konnte (max. 0,7mm).
https://www.conrad.de/de/steckplatine-selbstkleben...


> Für ein Demoprojekt mit begrenzter Nutzungsdauer wird also eine
> Balancierung nicht unbedingt nötig sein.
Ja, das Fahrzeug wird vorraussichtlich nicht sehr oft angeschaltet.
Wäre es trotzdem sinnvoll einen Widerstand (auch mit LED) parallel zu
schalten, da Kosten für das Projekt eher im Hintergrund stehen?


Danke!

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kai S. schrieb:
> Wäre es trotzdem sinnvoll einen Widerstand (auch mit LED) parallel zu
> schalten, da Kosten für das Projekt eher im Hintergrund stehen?

Kost' ja nix und schadet auch nicht. Die Verwendung von LED (oder auch,
wie von mir oben erwähnt, Z-Dioden) ist sicher sinnvoll, weil sie im
Gegensatz zu Balancer-Widerständen die Akkus auf Dauer nicht leermachen.
Ist die Flussspannung der LED/Z-Diode unterschritten, fliesst kein Strom
mehr und der Cap bleibt voll. Ich schlug den TL431 vor, weil man den
sehr feinfühlig einstellen kann und somit z.B. auf 2,9V pro Cap kommen
kann.

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
U. M. schrieb:
> Ich habe etwas ähnliches kürzlich für ein Industriemessgerät entwickelt,
> um bei Spannungausfall eine Notfallklappe motorisch zu bewegen.

Kommt mir bekannt vor. Bei mir gings um eine Klappe hinter der
Dunstabzugshaube, Dauerstrom war dort nicht verfügbar. Alles eine Nummer
kleiner als bei dir, aber das gleiche Prinzip. 5V und 2*10F, über einen
Balancer mittels Shuntregler mit TL432 hab ich nachgedacht, es aber
erstmal gelassen. Für ne Serie hätte ich das sicher gemacht.
Funktioniert richtig gut.

Ich hab mir mal die Kennlinien von LEDs im Vergleich mit Z-Dioden
kleiner Spannung angesehen. Da haben LEDs einen viel schärferen Knick
und sind eigentlich die besseren Z-Dioden. Ein TL432 ist in der
Beziehubg aber noch viel besser.

MfG Klaus

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
U. M. schrieb:
>> Die Schaltung ist für jeden Anwendungszweck vollig stümperhaft. Sorry.
>> Das ist nicht mahl Anfänger-Bastel-Status.
> Du mußt es ja wissen. Ich erwarte aber eine stichhaltige Begründung und
> nicht nur solches unqualifiziertes trollen.

Im Rahmen der Toleranzen bekommst du die Caps einfach nicht sicher unter
3V.

Bei 10k und 3V-1.7V wird mit max. 0.13mA balanciert. Das reicht grade
mal um die Selbstentladung zu kompensieren (min: nicht spezifiziert, 0;
max: 0.11mA, beim TE 0.15mA).
2.2k statt der 10k würden da schon helfen.

Die 1.7V werden je nach Temperatur schwanken (ca. +-5%) und je nach
Exemplar streuen (ca. +-3%). Die LED wird auch weit vor dem Knick
betrieben (ja, der Knick ist besser als bei LV-Zenerdioden).

Die Kapazitätstoleranzen (-10%, +30%) sind auf Grund der hohen Reserve
noch ok (worst case: ein Kondensator hat die 1.444-fache Spannung der
übrigen).
Beim TE ist die Reserve aber geringer und reicht nicht mehr (9V Modul,
üblicherweise Leerlauf 10V). Macht 3.25V.

In der Summe halte ich es für extrem undefiniert was über den gesamten
Temperaturbereich und alle Toleranzen rauskommt.

Und: was passiert beim Einschalten mit undefinierten Restladungen der
Caps?
Über die 10k wird da nichts nennenswertes ausgeglichen. Ein Cap geht
dann problemlos über 4V und stirbt.

Was passiert bei Kurzschluss, erhöhtem Leckstrom, etc. eines Caps? Die
knappen/nicht vorhandenen Reserven reißen dann die anderen mit.
Caps sind nicht gegen Verpolung geschützt.

So grob funktioniert das schon. Und revidiere "stümperhaft" und "nicht
mal Anfänger-Bastel-Status". Es kann auch mit mehr als 0.1mA geladen
werden solange die Caps vorher komplett leer sind oder eine ihrer
Kapazität entsprechende Spannung haben.
Für ein "Industriemessgerät" finde ich die Lösung aber dennoch zu fragil
und fraglich. Die Spannung wird leidlich auf 2V begrenzt um die
Lebensdauer zu erhöhen, dafür werden 8*50F statt 6*40F verwendet (knapp
doppelte Größe). Fehler einzelner Caps werden aber nicht abgefangen und
führen zum Tod aller Caps...


Mit TL432 und 330 Ohm Vorwiderstand sieht das ganze schon viel besser
aus. Das begrenzt sauber/scharf, und kann leidlich Strom führen.
TL432 und 5 Ohm Vorwiderstand kann dann die 100mA Ladestrom komplett
"vernichten" und schafft das im TO-92 auch thermisch (+35°C). Dann sind
auch Restladungen kein Thema mehr.
Eine Schutzdiode gegen Verpolung parallel zu den Caps wäre auch kein
Fehler.

Autor: U. M. (oeletronika)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
> Kai S. schrieb:
> Wie genau kann ich sie denn mit einem Klebeband zusammenkleben? Soll ich
> die Verbindungen einfach zusammenlöten und dann die Caps zusammenkleben?
Kannst du machen. Akkupacks weren oft auch nur mit geeigneten Klebeband
zusammengefasst oder man nimmt Schrumpfschlauch dafür.
Wenn du allerdings noch zusätzliche Schaltungen dazu tun möchtest, dann
ist eine Leiterplatte sicher vorteilhaft.

> Ich wollte eigentlich folgende Leiterplatte verwenden, aber die
> Anschlüsse meiner Supercaps sind 0,8mm und somit zu groß für alle
> Leiterplatten, die ich bei Conrad finden konnte (max. 0,7mm).
>
https://www.conrad.de/de/steckplatine-selbstkleben...
Das ist doch aber keine Leiterplatte!
Ich würde für einen Prototyp eine einfache Lochraster-LPL empfehlen,
z.B. so etwas geht schon mal:
https://www.conrad.de/de/europlatine-epoxyd-l-x-b-...

Allerdings hat die folgende Variante mit durchkontaktierten Pads
deutlich höhere Qualität und ist viel robuster, kostet aber auch paar €
mehr.
https://www.conrad.de/de/ic-platine-epoxyd-l-x-b-1...

Da kannst du die Kondensatoren drauf stecken, von unten verlöten und
auch die Balancierschaltung und einen Steckverbinder mit dran löten.
Bei der Schaltung empfehle ich auch gleich SMD-BE, z.B. Widerstände und
LED und der Bauform 0805. Die passen sehr gut zwischen die Pads.
z.B.
https://www.conrad.de/de/smd-led-0805-blau-100-mcd...
https://www.conrad.de/de/dickschicht-widerstand-10...

Du brauchst natürlich nicht die ganze Fläche.  Mit einer Blechschere
kannst du dir aber das Teil passend zurecht schneiden und mit einer
Feile die Kanten glätten.

> Wäre es trotzdem sinnvoll einen Widerstand (auch mit LED) parallel zu
> schalten, da Kosten für das Projekt eher im Hintergrund stehen?
Sagen wir mal so:
Eine wissenschaftliche Arbeit sollte etwas weiter gehen, als nur eine
kleinere Bastelei die eben gerade so bis zu einfachen Funktion unter
Laborbedingungen reicht. Da gehören dann vielmehr auch Überlegungen zur
langzeitigen Nutzung und den Eigenschaften unter allen vorgesehenen
Umgebungsbedingungen dazu, oder?
Gruß Öletronika

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
