Forum: Mikrocontroller und Digitale Elektronik 12V Eingang/Sensor an uC: Spannungsteiler oder Optokoppler?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Lutz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Guten Tag,
ich möchte diesen Sensor
https://www.ifm.com/restservices/assets/c3VwcGxpZXJzL2lmbS9kb2N1bWVudHMvcHJvZHVjdC9NUzUwMTAtMDAvZGF0ZW5ibGFldHRlci9NUzUwMTAtMDBfREUtREUucGRm
an einen Atmega anschließen.

Dazu zwei Fragen:
1) Der Sensor kommt an einen Traktor und soll aus dessen 12V-Netz
versorgt werden. Der Controller kommt über Schutzschaltung und
Automotive-Grade 5V-Regler auch an das Bordnetz. Ich habe vor, die
Versorgungsspannung des Sensors über einen Pi-Filter grob zu entstören.
Einen Spannungsregler oder aktive Komponenten zur Entstörung habe ich
nicht vorgesehen. Ist das für den Sensor in Ordnung oder sollte ich noch
etwas ändern?

2) Sensor und Schaltung haben die gleiche Masse. Wie realisiere ich die
12V->5V Umsetzung am besten/sichersten? Per Optokoppler wäre leicht
möglich. Muss das sein, bringt das Vorteile in diesem Setup gegenüber
eines Spannungsteiler 10k/4k7? + Dioden ggn +5V und GND?

Danke & schönes Wochenende
Lutz

von Rainer U. (r-u)


Bewertung
0 lesenswert
nicht lesenswert
Lutz schrieb:
> Ist das für den Sensor in Ordnung oder sollte ich noch
> etwas ändern?

Sieht aus wie ein verpacktes Reed - Relais.. :-) Wenn Deine
Schaltvorgänge relativ langsam ( > 200ms) sind oder sein können, dann
kannst Du Störungen ja auch softwaremäßig finden (alles < 200ms ist kein
Signal etc.)

Lutz schrieb:
> Wie realisiere ich die
> 12V->5V Umsetzung am besten/sichersten? Per Optokoppler wäre leicht
> möglich.

.. und am sichersten. Schwer einzuschätzen was an Störungen kommen
wird.. Wenn es Dir leicht fällt - mach einfach.

: Bearbeitet durch User
von Wolfgang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rainer U. schrieb:
> Sieht aus wie ein verpacktes Reed - Relais.. :-)

Bei einer angegebenen Schaltfrequenz von 5000 Hz halte ich diese
Vermutung für gewagt.

von Lutz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe auch mit kräftigen Neodymmagneten meine Reedschalter nicht bei
60mm zum Auslösen bekommen und genau deshalb diesen Schalter gekauft.
Außerdem lässt er sich gut montieren. Ich werde ihn aber nur mit ca. 0.5
Hz takten.

Gibt es noch eine Meinung dazu, ob ich den Sensor direkt an die 12V des
Schleppers hängen kann? EMV-Tests etc. hat er ja diverse ausgewiesen,
und mit Elko & Pi-Glied sollte da auch wenig von dem Dreck ankommen,
aber ich möchte ihn schon gerne eine Weile behalten. Daher wäre ich über
einen Tipp von erfahrenen KFZ-Elektronikern dankbar.

Viele Grüße
Lutz

von Patrick J. (ho-bit-hun-ter)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi

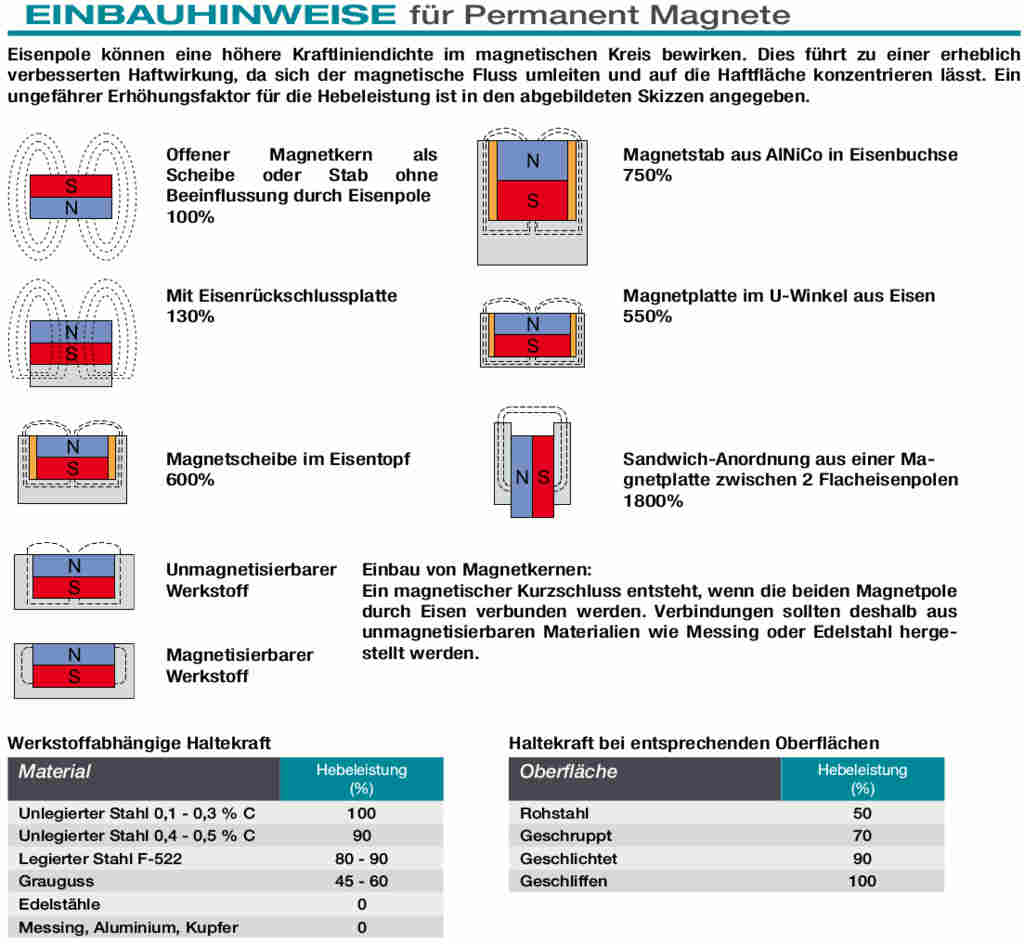

Vll. hilft Dir der Anhang bei Magneten.
Dadurch kann eine doch beachtliche Verstärkung de Magnet-Kraft erwirkt
werden.

MfG

Antwort schreiben
