Fidget Spinner

#5070275
Lesenswert?

Kann es sein, dass die "Dinger" einer Überproduktion aus best. Lagern
geschuldet ist? Warum auch immer. Oder welchen physikalischen Grund gibt
es sonst, warum die äußeren Massen Lager sind?.
https://www.google.de/search?q=fidget+spinner&newwindow=1&source=lnms&tbm=isch&sa=X&sqi=2&ved=0ahUKEwihj5WB0frUAhUNKlAKHctPCIcQ_AUICCgD&biw=1024&bih=644
Gast #5070300
Lesenswert?

Die Kugellager außen sind natürlich nur Gewicht. Sie haben aber magische
Anziehungskraft
- selbst Ingenieure (Kollegen) glauben, dass sie durch Eigendrehung die
Rotation massiv verlängern (analog zu diesen shweren Bälle damals)
- ja, 4 statt 1 + 3 ist aufwendig
- macht vor dem Kauf lust auf noch mehr super Ideen mit dem ansonsten
sinnlosen Design.
#5070443
Lesenswert?

Entwickelt wurden die Dinger für hyperaktive Schüler. Man lässt den
Spiner in einer Hand rotieren - das soll bei der Konzentration helfen.
Die Tücke steckt aber im Detail. Wirklich gute Spinner kosten bis zu 100
Euro und haben hochwertige Lager eingebaut (z.B. keramik). Die rotieren
dann auch locker einige Minuten. Dies Billigdinger, und ich hatte schon
einige in der Hand, haben allesamt billigste Lager drin. Bei manchen hat
man das Gefühl sie haben schon beim Kauf einen Lagerschaden. De eiern
und müssen dauern angestossen werden - dadurch erreicht man genau das
Gegenteil.

Walta
#5070481
Lesenswert?

Vor ca. 10 Jahren ist durch Zufall ein altes, aber intaktes einzelnes
Kugellager auf meinem Schreibtisch gelandet und dort eine Weile liegen
geblieben. Irgendwann habe ich dann angefangen damit rumzuspielen, z.B.
beim Telefonieren oder Lesen von Dokumentationen etc. Von den Kollegen
im Büro wurde ich dafür immer belächelt - jetzt ist es der Renner.
Anscheinend hat die Erfinderin keinen Gewinn von dem Hype und ist leer
ausgegangen:

http://m.focus.de/finanzen/videos/weltweiter-hype-um-fidget-spinner-warum-erfinderin-catherine-hettinger-leer-ausgeht_id_7248960.html

Zu den äußeren Lagern: Wenn die Finger lang genug sind, kann man eines
davon mit Daumen und Mittelfinger fassen und das Ding so rotieren. Ist
schwierig.
Persönliche Seite #5070607
Lesenswert?

Simon B. schrieb:
> Vor ca. 10 Jahren ist durch Zufall ein altes, aber intaktes einzelnes
> Kugellager auf meinem Schreibtisch gelandet und dort eine Weile liegen
> geblieben. Irgendwann habe ich dann angefangen damit rumzuspielen, z.B.
> beim Telefonieren oder Lesen von Dokumentationen etc.

Dito hier :-)

Aus unerfindlichen Gründen gib't an meinem Arbeitsplatz ein paar
Kugellager.  Dabei hab ich mit Mechanik überhaupt nix zu tun und bin in
dem Bereich bereits damit überqualifiziert, dass ich "Mechanik"
buchstabieren kenn.  Jedenfalls futschel ich gerne an den Dingern rum,
und wenn Kollegen da sind, stehen die auch sofort da und haben eins der
Dinger in den Fingern. Einer machte mich dann auf die Fidged Spinner
aufmerksam.

Endlich mal das Sinnvolles! :-) und ich hab mir tatsächlich einen
zugelegt.  Scheint ja echt die Schwemme zu sein; selbst der türkische
Basar um die Ecke hat die an der Kasse.

Als erstes kommt dann die Frage auf, wie schnell man das Dingens drehen
kann.  Dazu hab ich einen CNY70 an ein µC-Board geklatscht und 10000 / s
den CNY70 ausgelesen.  Das ist eine kleine IR Reflex-Lichtschranke für <
1€.  Der Spinner sieht aus wie eloxiertes Alu, und wenn man ihn nah
genug an den CNY hält, bekommt man ein auswertbares Reflex-Signal.

Obergrenze liegt bei ca. 20 Hz, also 20 Umdrehungen pro Sekunde.

Nächste Frage war, wie sich die Frequenz mit der Zeit verändert.  Dazu
hab ich die Zeitintervalle an einen PC ausgegeben und versucht, sie mit
einem ad-hoc Skript auszuwerten und graphisch darzustellen.

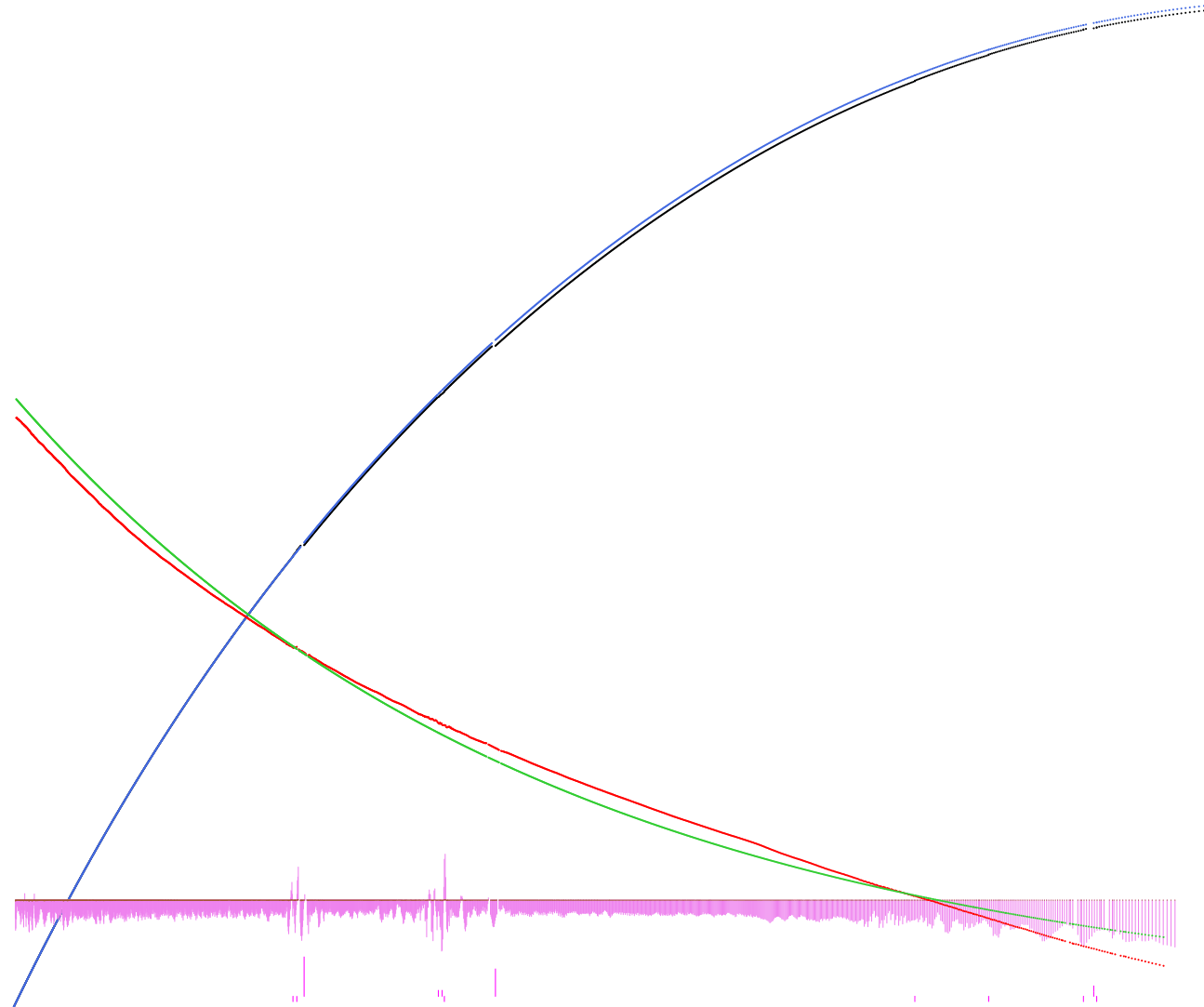

Siehe Grafik anbei.

In x-Richtung läuft die Zeit.

Die schwarze Kurve beginnt unten links und stellt die Anzahl der
aufgenommenen "Ticks" dar. Der Spinner hat 3-zählige Symmetrie und jeder
Arm erzeugt beim Passieren des CNY einen solchen Tick.  Die y-Koordinate
vergrößert sich also bei jedem Tick um 1.

Die Steigung der schwarzen Kurve ist daher ein Maß für die
(Winkel)-Geschwindigkeit des Spinners.

Problem ist, dass Ticks fehlen können.  Das geschieht, wenn ich den
Spinner nicht nahe genug an den CNY gehalten habe.  Weil jeder Tick in
einem Lautsprecher hörbar ist, kann ich manuell nachkorrigieren und den
Abstand zum CNY wieder verringern, aber die Ticks fehlen dennoch in der
Auswertung und erzeugen in der Kurve eine Lücke: Einen Versatz nach
rechts, denn die Zeit läuft einfach weiter, und der nächste aufgenommene
Tick erscheint viel zu lange zu dauern.

Um den Verlust an Ticks zu schätzen, wird aus den bereits vorhandenen
eine Bestparabel (hier durch 6 Punkte) bestimmt und damit das Delta zum
y-Wert des nächsten Ticks.  Das Delta wird gerundet und der ganzzahlige
y-Wert damit korrigiert.

Das ergibt die blaue Kurve, die der schwarzen überlagert ist.  Anfangs
gibt es keinen Unterschied zur schwarzen Kurve, aber nach der ersten
Lücke sieht man, dass die blaue Kurve oberhalb der schwarzen verläuft,
weil die verlorenen Ticks eingefügt wurden (Einfügungen entsprechen den
wenigen rosa Linien ganz unten in der Grafik).

Dies behebt auch kurzzeitige Spikes im Signal, die eine Anpassung um -1
erfordern, denn ein solcher Spike entspricht einem Tick zu viel.  Das
wäre vielleicht auch µC-seitig gegangen mit Entprellung o.ä., aber ich
wollte einfach mit einem gegebenen, nicht-optimalen Signal umgehen.

Die rote Kurve ist die 1. Ableitung der blauen, d.h. stellt die
Winkelgeschwindigkeit in Abhängigkeit von der Zeit dar.

Noch schwieriger ist, die Reibung abzuschätzen.  Als Maß für die Reibung
hab ich y'' / y' genommen, d.h. Geschwindigkeitsänderung pro
Geschwindigkeit.  Da Ableiten eine aufrauhende Wirkung hat, ist es nicht
sonderlich erquicklich, Messdaten (zweimal) ableiten zu müssen.  Im
vorliegenden Fall hab ich dazu die lokale Bestparabel differenziert.

Das Ergebnis ist die rosa Kurve.  Es sind negative Werte, welche ein Maß
für den Grad der Abbremsung bzw. Reibung sind.  Die Werte sind recht
verwackelt, aber es ist gut erkennbar, dass die Reibung bei großen
Frequenzen etwa konstant ist.  Eine konstante Reibung würde wegen y'' /
y' = const einen exponentiellen Abfall der Geschwindigkeit darstellen.
Bei kleinen Frequenzen nimmt die Reibung aber zu, die rosa Werte driften
weiter ins Negative, und der Spinner kommt irgendwann zum Stehen (nicht
mehr in den Daten sichtbar).

Die grüne Kurve ist ein Versuch, die rote (Speed) durch ein Exponential
anzunähern.  Weil die Reibung nicht konstant ist, funktioniert das nur
mäßig gut.

Also doch nicht komplett nutzlos die Spinner Dinger.

Mit einer LED-Taschenlampe auf "mittelhell" sieht man auch nette
Stroboskop-Effekte.  Und die Auswerte-Algorithem von oben kann man dann
gleich mit der LED-PWM quertesten. Die Lampe ist so hell, dass sie am
CNY ein Signal erzeugt.
Angehängte Dateien:
#5071238
Lesenswert?

Töchterchen wollte auch eins :)

Wie könnte man das Ding am besten auf Touren bringen?
Irgendwann wird es die Plastikarme zerlegen. Also Alu und in einem
Käfig.

Druckluftantrieb?

Die Massen in den Armen als Magneten, Statorwicklung von aussen  und den
'Käfig' dann als Topf an die Vakuumpumpe....
Wann wird das Lager zu heiß?


Schönen Sonntag noch
Henrik
#5071364
Lesenswert?

Hi

Vakuum und Druckluft-Antrieb schließt sich wohl aus - musst das Lager
irgendwie anders thermisch isolieren, wenn Du Leuchterscheinungen
erhoffst.

Halte aber den Rüssel nicht all zu nahe an das Zeug - bevor das Lager
aufgibt, wird sich wohl die Alu-Form zerlegen - da will ich dann nicht
in der Flugbahn störend rumstehen - gibt bestimmt böse Kratzer im Lack.

Hier war es ...
https://www.youtube.com/v/o2rn1bwHHRE
#5146014
Lesenswert?

Ich hatte gestern einen LED-Fidget-Spinner in der Hand.

Der hatte in jeder Gondel eine rote, eine grüne und eine blaue LED.
Wenn man auf die Gondel drückte war innen so ein Taster und man konnte
die Blinkgeschwindigkeit ändern. Auf der letzten Stufe begannen die LEDs
gedimmt zu pulsieren.

Wenn sich das Ganze dann dreht malt es Striche in die Luft, ähnlich wie
bei einer Propeller-Uhr. Dabei waren die Striche je nach
Blink-Geschwindigkeit länger oder kürzer, auch eine Punktlinie war
sichtbar.


Denkt ihr da ist ein winziger Mikrocontroller in jeder Gondel oder ist
es ein billiger SOC ? Die Batterie(n) schien sich wechseln zu lassen da
man die Gondeln herausdrücken konnte.
#5146829
Lesenswert?

H-G S. schrieb:
> Denkt ihr da ist ein winziger Mikrocontroller in jeder Gondel oder ist
> es ein billiger SOC ? Die Batterie(n) schien sich wechseln zu lassen da
> man die Gondeln herausdrücken konnte.

meine vermutung wäre, dass die logic direkt in der LED untergebracht ist
(wie bei den Blinkeleds, oder den Farbwechselleds auch) und die
Moduswahl durch kurze Unterbrechung der LED Stromversorgung realisiert
ist
