Hallo ,
meine Aufgabe ist die Realisierung einer Drehzahlmessung einer Rolle
,die mit Hydro-getriebe verbunden ist.
Das Problem ist ,dass die Rolle aus einem Schleifstoff hergestellt ist.
Meine Idee : Ich setze ein Zahnrad auf die Rolle und davor einen
Hall-Sensor .
Sollte das Zahnrad aus einem bestimmen Stahl bestehen?


*******Für jeden Tipp wäre ich sehr dankbar!!!

 MfG

Autor: Ingo Less (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Meine Idee :...
Gute Idee

Jo schrieb:
> Sollte das Zahnrad aus einem bestimmen Stahl bestehen?
Nee, eher weniger. Hauptsache ist, dass der Sensor die resultierende
Frequenz schafft.

Autor: Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super Danke .
kann man auch  Magnetstreifen auf die welle kleben  oder ?
wie soll man die Magnetstreifen eig kleben ?
hast du vielleicht eine andere Methode die Drehzal zu messen ;

Autor: cd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> hast du vielleicht eine andere Methode die Drehzal zu messen ;

Eventuell ist es einfacher, mehrere reflektierenden Streifen auf die
Welle zu kleben und das ganze per optischem Sensor (Leuchtdiode)
auszuwerten.

Autor: Der Andere (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> hast du vielleicht eine andere Methode die Drehzal zu messen

... gelochte Scheibe und Gabellichtschranke.
... reflektierende oder schwarze Segmente auf der Welle oder dem Rad und
Reflexlichtschranke
...
Lass dich inspirieren:
https://books.google.de/books?id=PoIKJF242uQC&pg=P...

Autor: Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja aber die Rolle wurde mit öl verschmutzt deswegen suche ich eine
Methode die unempfindlich gegen Verschmutzung ist . :))

Autor: Cerberus (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
cd schrieb:
> optischem Sensor (Leuchtdiode)

Seit wann ist eine LED ein Sensor?

Der TO soll eine Lichtschranke nehmen. Eine Scheibe mit Loch
auf der Welle und dann geht das schon. Mit einem Reflektor auf der
Welle brauchst dann aber eine Reflektionslichtschranke.
Kleiner Wermutstropfen: In schmutziger Umgebung ungeeignet.
Wenn man an der Welle nichts montieren kann, muss man sich
was anderes ausdenken. Dazu ist aber erheblich mehr Input vom TO nötig.
https://www.google.de/search?hl=de&site=imghp&tbm=...

Autor: Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wenn man an der Welle nichts montieren kann, muss man sich
> was anderes ausdenken. Dazu ist aber erheblich mehr Input vom TO nötig.



mein ziel ist  Kontruktion eines Messsystems für diese Rolle , ich darf
natürlich montieren

Autor: Thomas Forster (igel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Meine Idee : Ich setze ein Zahnrad auf die Rolle und davor einen
> Hall-Sensor .
> Sollte das Zahnrad aus einem bestimmen Stahl bestehen?

Scheu doch einfach ins Datenblatt:

https://www.infineon.com/cms/de/product/sensor/mag...

Dort stehen dann auch Dinge wie Zahnmodul und Tiefe der Zähne.

Es wäre für die Auswahl auch interessant zu wissen welche Drehzahl,
welche Abtastrate und welche Auflösung pro Umdrehung so gefordert
werden.

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Super Danke .
> kann man auch  Magnetstreifen auf die welle kleben  oder ?

Man(n) kann!

Cerberus schrieb:
> Dazu ist aber erheblich mehr Input vom TO nötig.

Meiner Meinung nach, bisher die beste Idee!
Muss ja nicht unnötig viel Prosa sein. 1-2 Bilder täten's auch.

Autor: Der Andere (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Ja aber die Rolle wurde mit öl verschmutzt deswegen suche ich eine
> Methode die unempfindlich gegen Verschmutzung ist . :))

Wie schön daß alle relevanten Bedingungen sofort auf dem Tich liegen :-(
Dann ist induktiv schon der richtige Ansatz.
Dafür gibts 100te Firmen die hier industrielle zuverlässige Lösungen
anbieten.
Was also ist dein konkretes Problem?

Autor: Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Was also ist dein konkretes Problem?

ich muss ein messsystem konzipieren unter Bedingungen des bauraums .
 wie kann man die Drehzahl eine Rolle messen die nicht aus Metall  ist

Autor: dietäh (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ey komm jetz.

Was soll das denn?
Wenn du hier ernsthaften Output erwartest, dann musst du auch Input
liefern.

Welche Drehzahl? Welche Temperaturbereiche?
Du hattest schon die Idee eines Hallsensors, wo ist das Problem? Wobei
brauchst du Hilfe?

Denken musst du selber, das nimmt dir hier niemand ab. Du kannst auch
eine fertig durchdachte und getestete Lösung haben, das kostet aber
Geld.

Autor: dietäh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So als Tipp: Guck dir mal an, wie Fahrradtachos das machen. Die
funktionieren auch im Winter, im Hochsommer, bei Regen und bei
Schlammbädern verlässlich.

Gleichzeitig kosten sie irgendwas um die zehn Euro. Hightech ist das
nicht mehr.


Allerdings haben die Teile natürlich ihre Grenzen. Räder mit rpm
jenseits der 200 dürften rar sein.

Autor: Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dietäh schrieb:
> Ey komm jetz.
>
> Was soll das denn?
> Wenn du hier ernsthaften Output erwartest, dann musst du auch Input
> liefern.
>
> Welche Drehzahl? Welche Temperaturbereiche?

 Temperatureverträglich bis 45 C Umgebungstemperatur
 Umgebungsluftleuchte 0-90% nicht kondensierend
 Ölhaltige Atmosphäre bis 100%
 0-800 U/min
 Der Messwert soll nach Drei Umdrehungen der Rolle  mit einer Toleranz
0,5% vom Endwert Ermittelt sei

Autor: Erwin D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Der Messwert soll nach Drei Umdrehungen der Rolle  mit einer Toleranz
> 0,5% vom Endwert Ermittelt sei

Nimm die Lösung mit dem Zahnrad und du hast den Messwert bereits nach
dem ersten Zahn...

Autor: dietäh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Geht doch.

Jo schrieb:
> Der Messwert soll nach Drei Umdrehungen der Rolle  mit einer Toleranz
> 0,5% vom Endwert Ermittelt sei

Bist du sicher? Ist das ein Schrittmotor oder wer sagt, dass der Motor
überhaupt so gleichlaufstabil ist?

Ich kann mir nicht vorstellen, dass die Drehzahl so konstant ist. Erst
recht nicht, wenn mit der Rolle was geschliffen werden soll
(Bremswirkung).

Um dann ein genaues Ergebnis zu kriegen, musst du wahrscheinlich länger
messen.

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo schrieb:
> Ja aber die Rolle wurde mit öl verschmutzt deswegen suche ich eine
> Methode die unempfindlich gegen Verschmutzung ist .

Magnetisch gut, optisch ganz schlecht.

Es muss kein Zahnrad sein, eine Schraube die man magnetisch erfassen
kann reicht auch, es sollten aber 2 gegenüberliegende sein um keine
Unwucht zu erzeugen. Ein Zahnrad bietet höhere Auflösung, aber ob dir 1
oder 2 Pulse pro Umdrehung nicht auch reichen kannst nach den
vorliegenden (Nicht-)Informationen nur du selbst wissen.

Georg

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> es sollten aber 2 gegenüberliegende sein um keine
> Unwucht zu erzeugen.

Es können auch 6 Schrauben oder 6 Löcher sein, dann könnte man mit einem
Frequenzzähler die Drehzahl messen. Die angezeigte Frequenz muss dann
nur noch mit 10 multipliziert werden und man erhält als Ergebnis direkt
die Drehzahl.

Als Induktivaufnehmer kann ein IFRM08P17 verwendet werden. Den gibt es
auch mit vergossener Signalleitung und ist dann Ölresistent.

Autor: jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Es können auch 6 Schrauben oder 6 Löcher sein, dann könnte man mit einem
> Frequenzzähler die Drehzahl messen. Die angezeigte Frequenz muss dann
> nur noch mit 10 multipliziert werden und man erhält als Ergebnis direkt
> die Drehzahl.

wie  meinst du das  ?
ich darf nicht auf die rolle bearbeiten sonst  montieren ja

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
jo schrieb:
> wie  meinst du das  ?

Beispiel:
Der Frequenzzähler zeigt 125 Hz an. Jetzt musst du den angezeigten Wert
noch mit 10 multiplizieren, dann erhälst Du eine Drehzahl von 1250
Umdrehungen / Minute. Das kann man entweder im Kopf rechnen oder Du
malst Dir noch eine Null an das Gehäuse vom Frequenzzähler dran. Das
wäre die bequemste Lösung, weil Du dann gar nichts mehr im Kopf rechnen
brauchst.

Warum ist das so?
125 Impulse pro Sekunde entsprechen (mal 60) 7500 Impulse pro Minute. Da
Du aber wegen der 6 Löcher (oder 6 Schrauben) sechs Impulse pro
Umdrehung zählst, musst Du die 7500 Impulse im Geiste noch durch 6
teilen, dann erhälst Du 1250 Impulse, die dann Deine Umdrehungen pro
Minute sind.

Wie gesagt, Du brauchst nichts rechnen, der reine Zahlenwert (ohne Null
am Ende) wird vom Frequenzzähler bereits fertig angezeigt.

Autor: jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du meinst eine scheibe mit 6 löchern  auf der rolle montieren  statt
Zahnrad ja ?

Autor: Der Drehzahl Messer (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

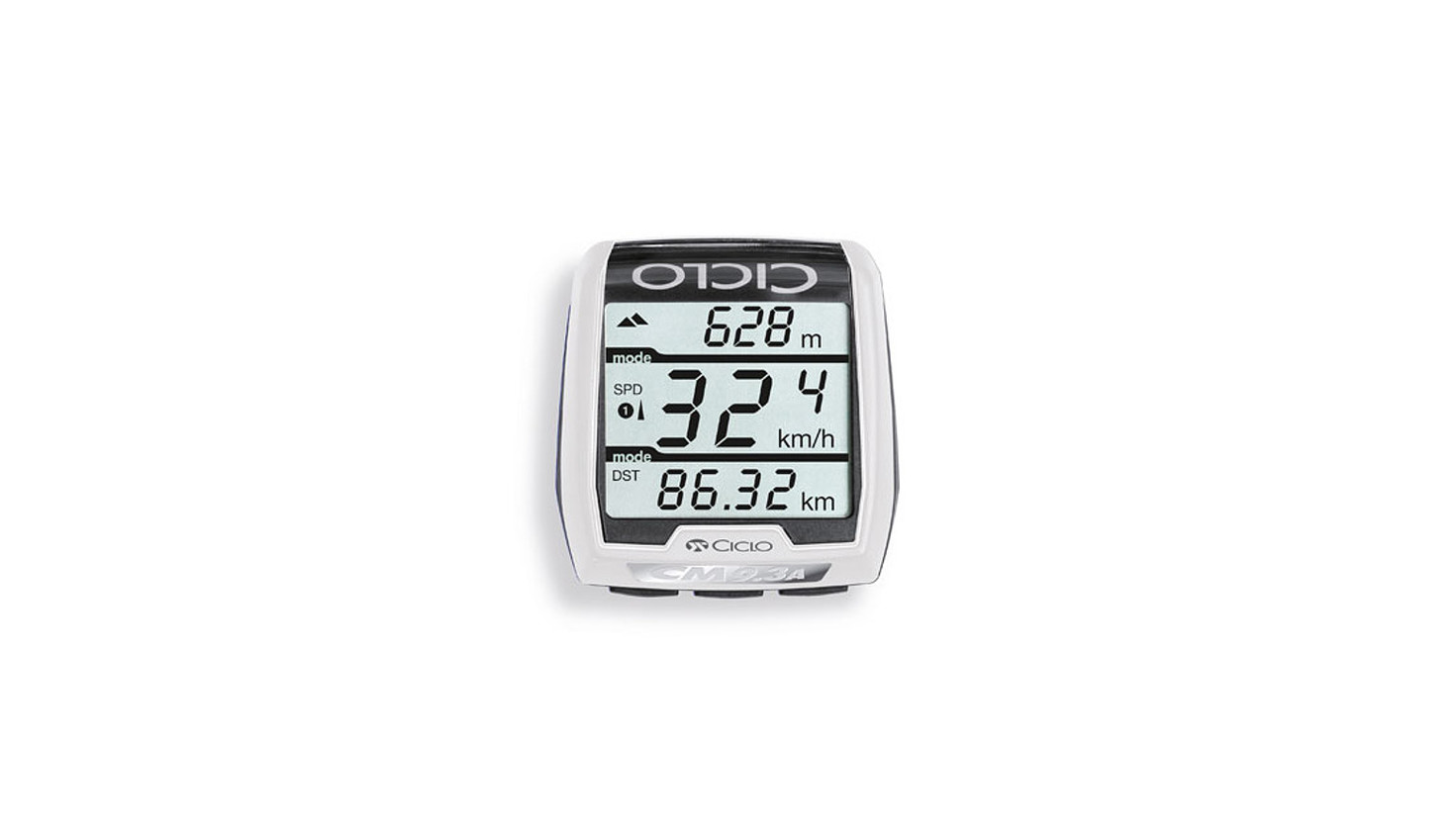

Eine noch einfachere Möglichkeit ist ein Fahrradtachometer, der zeigt
dann statt die Geschwindigkeit in Kilometer pro Stunde, die Drehzahl in
Umdrehungen pro Minute an. Dafür muss bei der Eingabe des Radumfanges
eigentlich der Wert 16667mm eingegeben werden, da es kein Rad mit einem
so großen Umfang gibt und sich somit nicht eingeben lässt, wird einfach
ein Radumfang von 1667mm eingegeben und hinterher wird das Ergebnis
wieder mit 10 multipliziert (bei der Verwendung von nur einem Magneten
können Unwuchten entstehen).

Warum ist das so?
Grundformel: U=v/n
Es ist egal welche Geschwindigkeit (v) und welche Drehzahl (n) in diese
Formel eingegeben werden, sie sollten nur den gleichen Zahlenwert haben,
dann kürzen sie sich gegenseitig weg und übrig bleiben dann nur noch die
Umrechnungsfaktoren. Durch das Umwandeln in die Grundeinheiten
(1000x60/3600) kommt immer der Wert 16,667m (Konstante) heraus. Ein
Umfang von 1667mm lässt sich problemlos in den Fahrradcomputer
einprogrammieren. Die angezeigte Geschwindigkeit muss dann aber beim
Ablesen wieder mit 10 multipliziert werden damit man die Drehzahl erhält
(mit einer Auflösung von 10 Umdrehungen pro Minute). Man kann sich auch
hier wieder eine Null rechts auf das Display malen. Dann braucht man nix
mehr rechnen.

Da die maximal angezeigte Geschwindigkeit bei den meisten
Fahrradcomputern 300 km/h beträgt, kann somit auch nur eine maximale
Drehzahl von 3000 1/min abgelesen werden.

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo schrieb:
> du meinst eine scheibe mit 6 löchern auf der rolle montieren

Ja.

Autor: jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und welche art von sensoren ist dafür gut geeignet unter die gennante
bedingungen   ( _Scheibe mit 6 löchern )? Hall-sensoren ,
Magnetresistive ?
Wenn man  mit 2 Sensoren  die Drehzahl messen will , wie kann man die
beide zusammenstelle um 1 ergebniss zu bekommen ?

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo schrieb:
> und welche art von sensoren ist dafür gut geeignet unter die gennante
> bedingungen ( _Scheibe mit 6 löchern )? Hall-sensoren ,
> Magnetresistive ?

Ein Induktivsensor.


jo schrieb:
> Wenn man mit 2 Sensoren die Drehzahl messen will, wie kann man die
> beide zusammenstellen um 1 ergebnis zu bekommen ?

Mit einer Oderverknüpfung und durch einen Winkelversatz der Sensoren um
30°. Würde ich aber nicht machen, weil ein einziger Sensor kostet schon
um die 50 Euro. Zwei Induktivsensoren sind nicht notwendig, die haben
keine Auswirkungen auf die Unwucht.

Autor: jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super Danke :)
Soll die scheibe aus einem bestimmten stahl bestehen ?
Bedingung :Der Messwert soll nach 3  Umdrehung  der Abrichtrolle mit
einer toleranz von 0,5 % von endwert ermittelt sein

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo schrieb:
> Soll die scheibe aus einem bestimmten stahl bestehen ?

Der Induktivsensor funktioniert bei allen Metallen. Ein normaler
Baustahl St37 oder St52 mit einer Stärke von 1mm ist ausreichend.


jo schrieb:
> Der Messwert soll nach 3  Umdrehung  der Abrichtrolle mit
> einer toleranz von 0,5 % von endwert ermittelt sein

Eine Toleranz von 0,5% bekommst Du mit 6 Löchern nicht hin. Höchstens
5%.

100% / (3 Umdr. x 6 Löcher) = 5,55%

Autor: jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja dafür braucht man 60 löchern  :/ dann lieber mit einem Zahnrad und
hall sensor

Autor: Lochbohrsklave (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
jo schrieb:
> Der Messwert soll nach 3  Umdrehung  der Abrichtrolle mit
> einer toleranz von 0,5 % von endwert ermittelt sein

Ja und? Seit wann kosten Löcher Geld? 60 Löcher bohrt der Praktikant in
einer halben Stunde, wenn er keine Niete ist.

jo schrieb:
> Bedingung :Der Messwert soll nach 3  Umdrehung  der Abrichtrolle mit
> einer toleranz von 0,5 % von endwert ermittelt sein

Wer schreibt das vor? Der Prof, der die Hausaufgabe ausgeteilt hat?

Autor: Lochbohrsklave (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Lochbohrsklave schrieb:
> Wer schreibt das vor? Der Prof, der die Hausaufgabe ausgeteilt hat?

Sorry, der Rechtschreibung nach eher der Kindergartenerzieher.

Beitrag #5081887 wurde von einem Moderator gelöscht.
Autor: Minimalist (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ein Zahnkranz von nem ABS-System gibt's aufm Schrottplatz für kleines
Geld. Den passenden induktiven Sensor gleich dazu. Zudem ist KFZ Technik
I.d.R. robust und wenig Störempfindlich.

Autor: Cerberus (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
jo schrieb:
> Soll die scheibe aus einem bestimmten stahl bestehen ?

Langsam komm mal zum Schluss, du Troll. Deine Reaktionen deuten
darauf hin, dass du mit dieser Aufgabe überfordert bist.
Wohl noch Lehrling? Halte dich dann lieber an deinen Ausbilder,
denn der hat dich zu unterstützen. Wenn es ein Privatprojekt ist,
hätten andere mit einer soliden Ausbildung das ganze längst
realisiert, statt immerzu neue dümmliche Fragen zu stellen, vor allem
bei der kompetenten Hilfe hier. Leider darf hier ja jeder TO sein,
aber oft ohne rudimentäres Grundwissen oder -können.
Du scheinst da eher hochgradig unsicher und das scheint sich
auch nicht zu bessern, also bist du wohl Lernresistent.
Da kann dir kein Forum helfen. Du nervst nur.

Autor: Georg (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Erste Hilfe schrieb im Beitrag #5081887:
> 60 große funktionsfähige Löcher am Umfang kosten aber ordentlich Platz

Und ich dachte immer, der Platzbedarf von Löchern wäre negativ.

Georg

Autor: Jonas W. (mf-fahrer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werf sowas mal in den Raum: http://s.aliexpress.com/aq6rMNBV


Läuft bei mir ohne Probleme an der Stamdbohrmaschine.

Autor: Ralph S. (jjflash)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Drehzahl Messer schrieb:
> Da die maximal angezeigte Geschwindigkeit bei den meisten
> Fahrradcomputern 300 km/h beträgt, kann somit auch nur eine maximale
> Drehzahl von 3000 1/min abgelesen werden.

Ich hab meinen Fahrradcomputer auf dem Labortisch mit einem
Frequenzgenerator gefüttert... er (ein alter Sigma Sport) ist bei 389
km/h ausgestiegen.

Wissen wollte ich das, weil ich den an meine Maschine (von Firma
modifizierte GSX S 1000 R) dann montiert hab.

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ralph S. schrieb:
> weil ich den an meine Maschine (von Firma
> modifizierte GSX S 1000 R) dann montiert hab.

und bei weniger als 300 hättest du das nicht gemacht?

Georg

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> und bei weniger als 300 hättest du das nicht gemacht?

Die GSX S 1000 R fährt schließlich auch 330 km/h, weil sie das
Nachfolgemodell von der Suzuki Hayabusa ist.

Ich hab auch schon von anderen Mopedfahrern gehört, dass sie sich
einfach einen Fahrradcomputer an den Lenker schrauben. Das ist gängige
Praxis und auch erlaubt, wenn der Originaltacho weiterhin einsatzfähig
bleibt (wegen TÜV und Versicherungsschutz und so).

Autor: Professor (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Jonas W. schrieb:
> Ich werf sowas mal in den Raum: http://s.aliexpress.com/aq6rMNBV
>
> Läuft bei mir ohne Probleme an der Stamdbohrmaschine.

Fremdhilfe bei den Hausaufgaben nicht gestattet.

Setzen, 6.

Autor: Messtechniker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Drehzahl Messer schrieb:
> Eine Toleranz von 0,5% bekommst Du mit 6 Löchern nicht hin. Höchstens
> 5%.
>
> 100% / (3 Umdr. x 6 Löcher) = 5,55%

Sorry - Das kommt drauf an, wie blöd man sich anstellt.

Wenn man jeweils den zeitlichen Abstand zwischen dem Durchgang von
Löcher am Sensor ausmisst, ist es eine Frage der Stabilität der
Schaltschwelle und der Auflösung der Zeitmessung. Mit der Anzahl von
Löcher und Umdrehungen hat das herzlich wenig zu tun.

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Messtechniker schrieb:
> Das kommt drauf an, wie blöd man sich anstellt.

Es kommt darauf an, wie aufwendig ich die Schaltung aufbauen möchte. Bei
Deiner Methode müsste die Drehzahl konstant bleiben, um eine höhere
Genauigkeit zu erzielen oder die Drehzahlveränderung müsste für eine
genaue Positionierung mitberechnet werden, das würde aber wieder mehr
Löcher zum Auswerten erfordern.

Autor: m.n. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Drehzahl Messer schrieb:
> das würde aber wieder mehr
> Löcher zum Auswerten erfordern.

Am besten nimmt man 6000 Löcher und klebt auf die Anzeige einen
Dezimalpunkt vor die vorletzte Stelle. Dann muß man im Kopf nicht /100
teilen, was bei den vielen Löchern ja sehr schnell gehen müßte und kaum
zu schaffen ist.
;-)

Autor: Messtechniker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Drehzahl Messer schrieb:
> Bei Deiner Methode müsste die Drehzahl konstant bleiben, um eine höhere
> Genauigkeit zu erzielen ...

... sagt wer?

Wenn man nach drei Umdrehungen die Drehzahl auf 0.5% genau wissen
möchte, muss man die Zeit, die für die drei Umdrehungen erforderlich
ist, auf 0.5% genau messen. Oder was verbirgt sich hinter deiner
Beschreibung?

Bei 800 1/min hätte man für die Messung damit 225 Millisekunden Zeit.
Für eine Auflösung von 0.5% braucht man also einen Taktgeber, der in
dieser Zeit mindestens 200 Takte vorgibt. Damit der Quantisierungsfehler
und der Taktfehler zusammen unter deiner Grenze bleiben, reicht also ein
kleiner µC mit einem typische Taktfehler von unter 10^-4, allemal aus.
Bei gemütlichen 2kHz wäre die Messung dann schon ausreichend genau.
Schaltungsaufwand genau ein Sensor, der einem sagt, wann ein Loch vorbei
kommt und ein µC für <3€ der ein bisschen zählt.

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Drehzahl Messer schrieb:
> Eine Toleranz von 0,5% bekommst Du mit 6 Löchern nicht hin. Höchstens
> 5%.

Noch nie was von reziproker Frequenzmessung gehört.

Georg

Autor: Der Drehzahl Messer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der TO macht keine 800 Umdrehungen pro Minute. Außerdem müssten diese
dann abrupt abgebremst werden (von 800 auf 0 in 0 Sekunden).

So wie ich den TO zuletzt verstanden habe, macht er nur drei extrem
langsame Umdrehungen (egal in welchem Zeitraum) und dann steht seine
Maschine.

Für diesen Anwendungsfall wäre ein Schrittmotor mit einer vorgegebenen
Anzahl von Schritten, die bessere Lösung. Dann hat er eine exakte
Positionierung (besser 0,5%).

Autor: Werner H. (pic16)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olaf schrieb:
> Die GSX S 1000 R fährt schließlich auch 330 km/h

Träum weiter, etwas über 230 und Schluss, ich fahre das Teil!

> Nachfolgemodell von der Suzuki Hayabusa

Hayabusa ist Hayabusa und hat 300ccm mehr Hubraum als die 1000 GSX,
und bei der ist bei 295 km/h Feierabend (limitierte
Höchstgeschwindigkeit)

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Werner H. schrieb:
> Träum weiter, etwas über 230 und Schluss

OK. Dann habe ich das nicht vernünftig recherchiert. Mein Fehler. Sorry.
Danke für den Hinweis.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
