Kennt irgendwer den Grund, aus welchem gleich 3 RST Pins auf dem Arduino Nano sind? Kann ich gerade einfach nicht einschlafen deshalb...
Gast
#5093727
Grund: Es war Platz, kostet in der Herstellung nix und ist praktisch.
Gast
#5093797
ZahnstocherunterdenAugen schrieb: > gleich 3 RST Pins Ich zähle 2 (3,28), wo ist der dritte?
Gast
#5094084
@hobbyist Danke dir! Bin ich sofort eingeschlafen! ^^ 5V und GND wären doch stattdessen viel sinnvoller... @Horst Der ISP-Connector hat Reset an Pin 5. Laut Schaltplan sind alle drei Pins zusammen geführt. Sauerei sag ich! ^^ Man kann ja noch nicht mal den FTDI reseten?
Angehängte Dateien:
-
(170 KB)
Gast
#5094107
Hi >5V und GND wären doch stattdessen viel sinnvoller... Wer behauptet, das Arduino sinnvoll ist? >Sauerei sag ich! ^^ Man kann ja noch nicht mal >den FTDI reseten? Na und? Beim ATMega-Arduino(ATMega2560) sind z.B. alle vier USARTs so kastriert, das man sie nicht als SPI verwenden kann. MfG Spess
ZahnstocherunterdenAugen schrieb: > Man kann ja noch nicht mal > den FTDI reseten? USB an- und abstecken reicht. Du machst was falsch wenn ein FTDI USB2Serial Chip resettet werden muss. Außerdem hängt an DTR der AVR Reset, so dass ein FTDI Reset unangenehme Folgen haben könnte. Der ISP braucht zwingend die Reset Leitung, und wenigstens einen will man am Kamm haben.

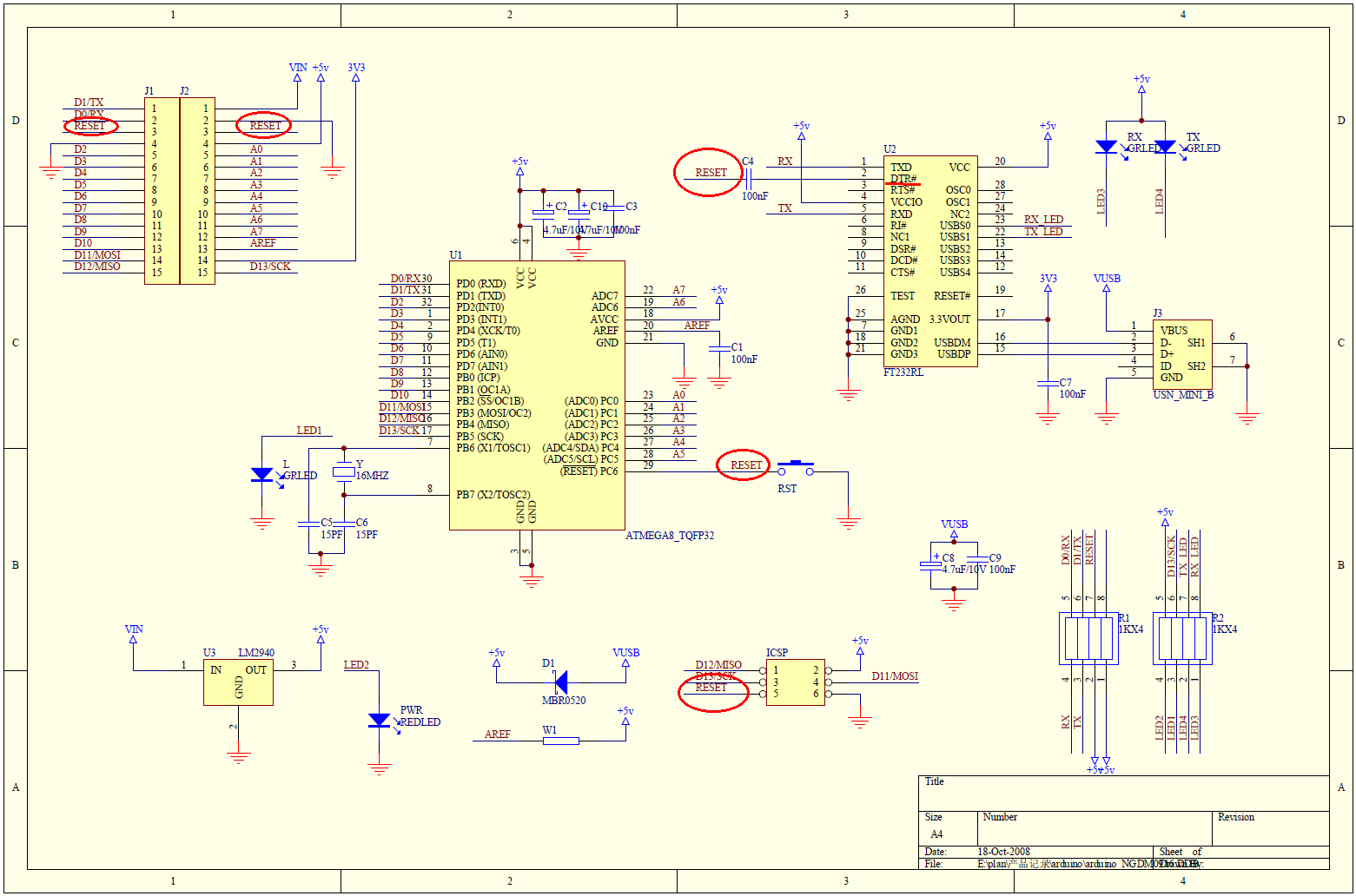

Wohl die Freitagsfrage? Mit Mühe auf 0:29 gewartet? Die vielen resets auf dem Schaltbild stammen von der Unart, zusammenhängende Blöcke auseinanderzutrennen. (zuviel trennen "zerrreißt" das Schaltbild, zu wenig trennen macht es auf andre Art unübersichtlich, durch zu viele Masse- oder Vcc-Leitungen) Letzten Endes sind alle rot eingekreisten Enden an einer reset-Leitung. An der hängen dann auch zwei Bohrungen, für jede der beiden Kontaktleisten eine. Unter Umständen sinvoll, wenn man zwei Module hat, auf jeder Kontaktleiste eines aufgesteckt.
Gast
#5094608
Ah verstehe! Danke euch! :)
