Forum: PC Hard- und Software Jemand mit Brother QL500/ QL550?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hat jemand von euch einen Brother QL500 oder QL550 und eine zugehörige
Endlosrolle (z.B. DK-22212, DK-22214, DK-22223, DK-22211, ...)?

Auf der Rückseite dieser Etikettenrolle sind schwarze Rechtecke in
regelmäßigen Abständen, um das Papier zu erkennen. Kann mir bitte jemand
deren Abmessungen (L*B des Rechtecks, Abstand zwischen den Rechtecken,
Abstand der Markierungen zum Rand des Etiketts) hier posten?

Hintergrund ist folgender:
Ich habe noch No-Name Thermo-Etiketten rumliegen die ich eigentlich
erstmal verbrauchen möchte. Den Code am Rollenhalter habe ich bereits
per "Trial and Error" herausgefunden. Um fremde Etiketten zu nutzen muss
noch ein Band mit den besagen Markierungen mitlaufen, dass der Drucker
nicht rumjammert.

Dankeschön!, schönen Abend,
Peter

von Kai A. (kaiand1) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
DK-22210 29mm x 30,48M
0 1
0 0
0 1
0 1

DK-22205 62mm x 30,48M
0 1
0 0
0 1
0 0

0 = Gedrückt
1 = Offen (Loch)

Ist die Pincodierung die ich auf den Rollen hab.
Aber es gibt die Nachfüllteile auch auf Rollen sowie die Rollen einzeln
für die Alternative Variante.

Was ich aber sagen kann ist das die Alternativevariante die ich hab
weniger Klebekraft besitzt und sich was leichter Ablösen lässt als die
Orginale und das Druckbild was Heller ist.

: Bearbeitet durch User
von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Danke - aber das meinte ich nicht :)

Diese Codierung habe ich schon empirisch rausgefunden. Ich meinte die
Abmessungen der schwarzen Streifen auf der Rückseite des Papieres.

Ich habe auch vor, mir noch ein paar "gute" Rollen zu kaufen. Für
temporäre Markierung sollten die günstigen aber erstmal reichen.

von Kai A. (kaiand1) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ist da ein Scanner oben drin das der des Erkennt?
Sonst hat dies ja keine Bedeutung.
Könnte des Einscannen nen Stück mit Maßband aber ginge erst Später.

von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Ja, da ist ein Photoreflektor (o.ä.) drinne. Der Drucker erwartet beim
Drucken vermutlich, dass diese "Blöcke" regelmäßig vorkommen.

Bei Einzeletiketten werden die auch zur Erkennung des Anfangs genutzt.

Da ich nur blanke hab, muss ich da etwas nachhelfen.


Das wäre super - danke!

von pegel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich hatte mal einen QL500.
Hier ist ein Hack dafür, ab 4. Minute der eigentliche Trick falls du
basteln möchtest

https://www.youtube.com/watch?v=9XCLxk8-MtI

von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Naja, ich hätte es gerne non-invasiv.
Als Ideenvorlage habe ich das genommen:
https://www.youtube.com/watch?v=GWS4wcKcn7Q

Auseinanderbauen will ich den aber eigentlich nicht. Ich würde den
Mechanismus mit dem "Sensorband", mit den Markierungen drauf, so ähnlich
nachbasteln.

von pegel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Solche Ideen hatte ich damals auch.
Hat sich aber dann zerschlagen mangels Notwendigkeit.
Genervt hat sogar schon die Gerätenummer Eingabe.

Der im Video sieht auch nicht mehr ganz original aus ;)

Heute würde ich einfach einen anderen nehmen. Z.B. such bei eb*y:

Label Printer Seiko 430

Günstiger und weniger Beschränkungen.

von pegel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die Seiko Software ließ sich schon mal ohne Registrierung laden und
läuft.

von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Die Etikettensoftware von Brother will ich sowieso nicht nutzen. Meine
bisherigen Experimente mit PDFs, die direkt gedruckt werden haben gut
funktioniert.

Ich habe mir gedact, dass ich das ganze mal ausprobiere um die
vorhandenen Etiketten weiterzunutzen.

Es ist mir ein Experiment wert. Wenn das nichts wird, kaufe ich einfach
passende Etiketten.

von pegel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Na dann.
Ich konnte auch nicht heraus finden ob der Seiko "Normalpapier"
verarbeiten kann.

von Kai A. (kaiand1) Benutzerseite


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

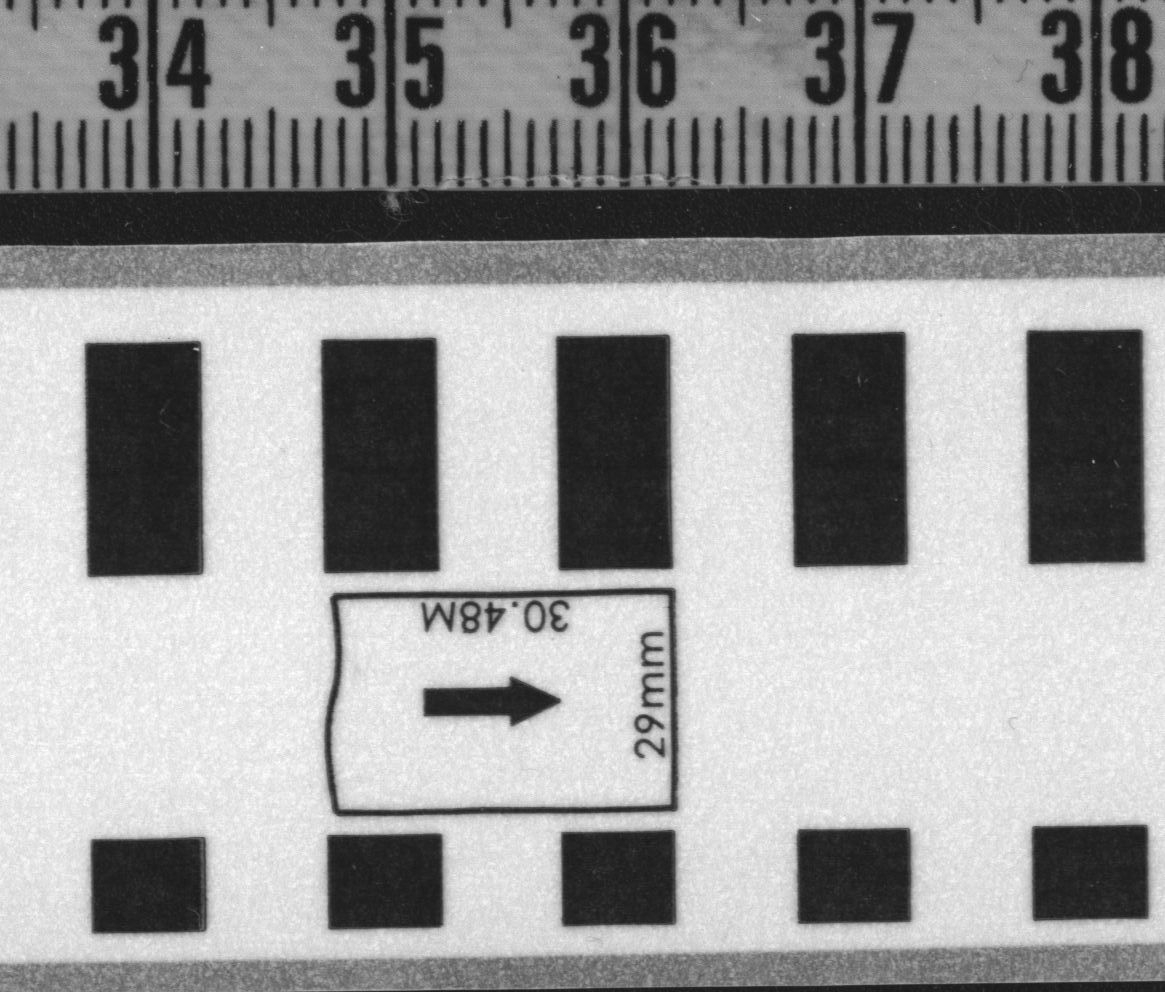

Hier ist der Scan vom kleinen Band die Rückseite mit Maßband.
Ist leicht Schräg geworden aber sollte so Passen zum Abmessen.

: Bearbeitet durch User
von Joachim S. (oyo)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Habe einen QL-570, der benutzt aber glaube ich genau die gleichen
Bänder.

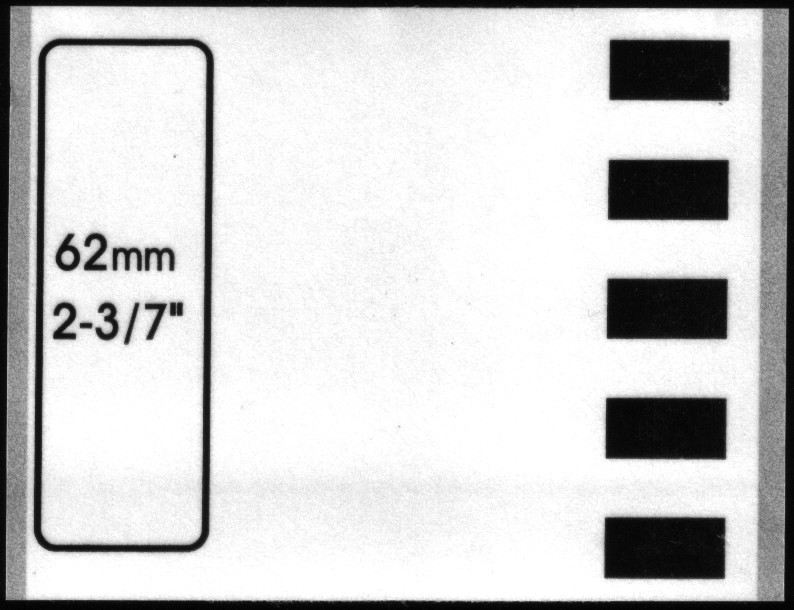

Die schwarzen Rechtecke auf der Rückseite der gerade bei mir eingelegten
62mm breiten Rolle haben folgende Maße:
10mm breit x 5mm hoch
Zwischen den Rechtecken sind wiederum 5mm Abstand, die Rechtecke
wiederholen sich also offenbar exakt im 1cm-Abstand.
Die Trägerfolie, auf der das 62mm breite Label aufgeklebt ist, ist 66mm
breit, und die Rechtecke sind wiederum exakt 5mm vom rechten Rand der
Trägerfolie entfernt.

Anders als auf dem Scan von Kai A. sind bei mir übrigens nur auf einer
Seite schwarze Rechtecke. Bin mir gerade nicht sicher, ob das eine
Original-Rolle oder eine der günstigen Ersatzrolle ist, auf die ich
irgendwann umgestiegen bin - sie funktioniert jedenfalls tadellos.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Da ja anscheinend alle Rollen das gleiche Muster haben, ist der Umbautip
mit dem schwarz/weiß zu lackierenden Zahnrad und der davor angebrachten
Reflexlichtschranke ein erster Schritt, der noch um einen Taster o.ä.
zur Papierendeerkennung erweitert werden sollte. Mit dem könnte man eine
der Leitungen der Reflexlichtschranke unterbrechen ...

Thermodruckelemente werden nicht besser, wenn man sie ohne Papier
betreibt.


Allerdings ist der Betrieb mit Einzeletiketten dann nicht mehr sehr
sinnvoll, weil Etikettenanfang und Reflexlichtschranke nicht mehr
synchronisiert werden. Idealerweise bräuchte man also zwei dieser
Reflexlichtschranken, und schaltet bei Endlosbetrieb auf die
"selbstbefriedigte" um, während man bei Einzeletiketten auf die
werksseitig vorgesehene vertraut.

Hmm.

: Bearbeitet durch Moderator
von Kai A. (kaiand1) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Also ich hab hier ein Sample von Adressaufklebern der damals dabei war.
DK 29mm x 90mm Standard Address Label
Dieser hat nur einen Schwarzen Block auf der Rückseite dieser ist auch
was Länger als die von den Endlosbändern sowie ist der Syncblock etwas
hinter den Anfang des Aufklebers.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ok, dann ist, sofern man Einzeletiketten verwenden will, der Betrieb der
Reflexlichtschranke an Originalposition zwingend.

Man müsste, um den eleganten Trick mit dem Zahnrad nutzen zu können,
also eine zweite, kompatible Reflexlichtschranke auftreiben und mit
einem Schalter zwischen Endlos- und Einzeletikettenbetrieb umschalten.

Mit der "Selbstbefriedigungsmethode" verliert man natürlich den
systemimmanenten Schutz vor Schlupf des Antriebssystems, aber der
scheint mir bei einem Thermodrucker nicht von herausragender Wichtigkeit
zu sein.

von Kai A. (kaiand1) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich kann später den Adressaufkleber ja auch Einscannen als Vergleich
wenn gewünscht.

Aber was mir mal Aufgefallen ist das je nachdem Text/Grafik (Aufwendig)
das Druckbild ist, Druckt dieser auch mal Langsamer als Normal was ggfs
zu Problemen Führen kann.....

Aber würde nicht der Bereich reichen wenn du die Makierung als extra
Streifen mit reinlegst der x Länge hat?

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Kai A. schrieb:
> Ich kann später den Adressaufkleber ja auch Einscannen als Vergleich
> wenn gewünscht.

Danke, ist nicht nötig, hab' ich selbst irgendwo herumfliegen.

von Peter K. (peterka2000)


Bewertung
0 lesenswert
nicht lesenswert
Dankeschön für die Scans!
