von Tangens V2.1 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich möchte mir eine Wärmebildkamera zulegen. Ich benötige sie vielleicht
einmal pro WOche um FEhlerquellen in SChaltschränke aufzuspüren oder
eventuell im Urlaub um Tiere aufzuspüren. Nichtsdestotrotz möchte ich
irgendein Spielzeug kaufen. Da ich mit der Materie nicht vertraut bin,
möchte ich mal hier um eure Meinung fragen. Die Geräte die ich bislang
in einer angemessenen Preisklasse finden konnte sind folgende:

http://www.thermal.com/reveal-series.html
https://www.catphones.com/shop/cat-s60-smartphone/
http://www.flir.com/instruments/display/?id=66732

von Patrick J. (ho-bit-hun-ter)


Bewertung
0 lesenswert
nicht lesenswert
Hi

Habe keines der verlinkten Geräte, kann aber über das Vorgängermodell
vom CAT (B15Q), bis auf den dort lausigen Speicher, nicht viel
Schlechtes sagen.
Nutze ich selber als Baustellen-Handy, sehr robust.
Bin aber auch eher zum SmartPhone wie die Jungfrau zum Kind gekommen.
(nach mir hätte ich noch meinen Samsung-Knochen)

MfG

von Gerd E. (robberknight)


Bewertung
0 lesenswert
nicht lesenswert
Tangens V2.1 schrieb:
> Ich benötige sie vielleicht
> einmal pro WOche um FEhlerquellen in SChaltschränke aufzuspüren

klingt für mich nach regelmäßigem beruflichem Einsatz.

> Nichtsdestotrotz möchte ich
> irgendein Spielzeug kaufen.

Das passt dann nicht ganz ;)

Wie wäre es damit:
http://www.flir.de/instruments/ex-series/

Ich habe eine von den früheren E4, als man die noch per Software auf E8
hochrüsten konnte. Ich glaube das geht mit den aktuellen nicht mehr so
einfach.

Meine Erfahrung: die MSX-Funktion, die den Kontrast aus dem
Normalkamerabild mit dem Thermobild überlagert ist Gold wert. Auf die
würde ich auf keinen Fall verzichten wollen. Und dann sollte die
Thermoauflösung schon 160x120 oder eher besser sein damit man genug
Details im Thermobild erkennt. Das wären dann die E6 oder E8.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Bewertung
2 lesenswert
nicht lesenswert
Nur nebenbei - Heimann bietet gerade Starterkits für Thermopile Kameras
an, mit Germanium Optik, Ethernet und entweder 32*32 Pixel oder für 299
Euro mit 80*64 Pixel.
Fürs Beispielvideo runterrollen:
http://www.heimannsensor.com/products_imaging.php

von Simi S. (kokoianer)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo

Ich benutze geschäftlich die Flir ONE. Ist für wärmequellensuche absolut
zufriedenstellend. Im Anhang ein paar Beispielbilder, aufgenommen mit
der Flir ONE.
Aber achtung: nicht die neuste Generation kaufen! Da gibt’s ne normale
und ne Pro version. Die Pro Version hat die gleiche Auflösung wie der
Vorgänger, die „standard“ Version wurde beschnitten. Die SW gibt’s
ebenfalls eine bessere als die von Flir selbst
(https://play.google.com/store/apps/details?id=georg.com.thermal_camera_plus).
Wenns dich interessiert kann ich noch ein paar weitere Bilder erstellen.

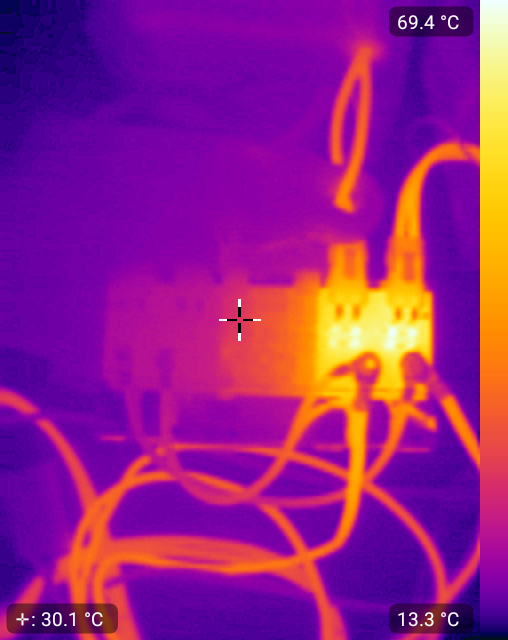

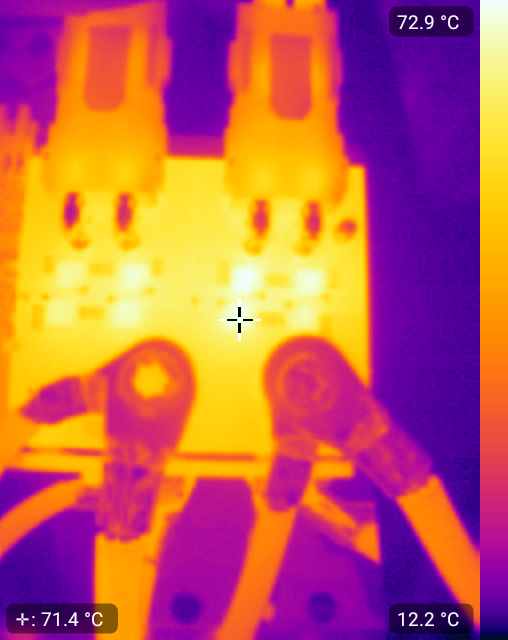

Zu den Bildern: ist aus einem testprint, es laufen ca. 20A pro Fet.
Alles metallische kann nicht mit der Kamera aufgenommen werden(aber das
ist ja grundsätzlich so mit den thermischen Kameras).

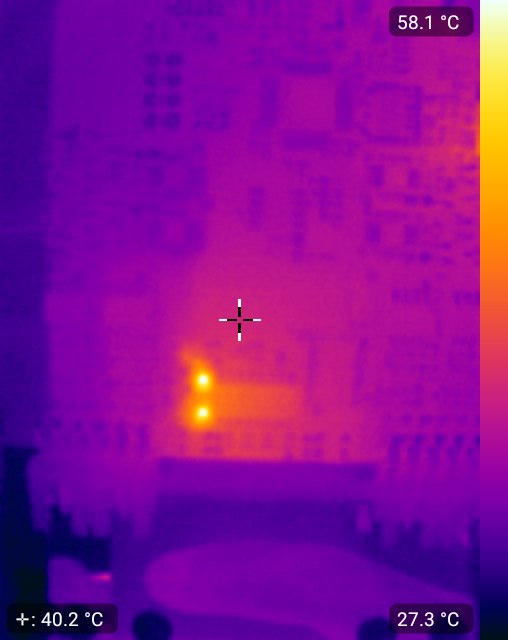

Bei dem anderen Bild werden die Vorwiderstände eines Optokopplers heiss
(ist nur für testzwecke, kein Schaltungsproblem)

/edit: MSX gibts natürlich auch, benutzen wir normalerweise aber fast
nie, da man die Fehler so schon sehr gut sieht. Kann aber bei bedarf
noch Bilder nachliefern.

Gruss

: Bearbeitet durch User
von M. M. (mrmcchicken)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe mir vor kurzem die Therm-App Kamera von Opgal bestellt.
Diese steckt man auch an sein Smartphone an. Noch wurde sie nicht
Versand. Wenn du dich etwas gedulden kannst kann ich einen kleinen
Kommentar dazu Posten.
Im Vergleich zu den anderen Geräten, ist diese dann aber etwas teurer.
Allerdings hat die ein paar nette Features. Schau am besten mal selbst
nach.

Grüße

von M. M. (mrmcchicken)


Bewertung
0 lesenswert
nicht lesenswert
Hallo, wie versprochen melde ich mich nochmal. Die Therm-App von Opgal
ist heute angekommen. Das Gehäuse ist komplett aus Aluminium. An meinem
LG G5 klappt alles. Die Bildqualität finde ich sehr beeindruckend. Kann
diese nur weiter empfehlen. Ich würde ja Fotos hochladen, jedoch klappt
das am "Smart"phone gerade nicht. Auf Anfrage werde ich welche anhängen.

Grüße

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Bewertung
0 lesenswert
nicht lesenswert
M. M. schrieb:
> Das Gehäuse ist komplett aus Aluminium.

Das Ding kostet ja auch 1000 Mäuse - da kann man schon ein wenig was
verlangen und bekommen.

von M. M. (mrmcchicken)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend nochmal, nachdem ich das Teil etwas ausgiebiger getestet
habe und gerade am Rechner bin möchte ich doch ein paar Fotos hoch
laden.
Mir ist auch schon eine Sache aufgefallen die mir weniger gefällt. Die
Kamera selber ist zwar sehr robust verbaut, jedoch ist der gesamte
Aufbau mit dem Smartphone etwas gewöhnungsbedürftig. Die App will beim
ersten starten Kalibrierungsdaten herunterladen. Sonst geht garnichts.
Von denen habe ich mir direkt ein Backup gemacht falls mal irgendwelche
Server nicht mehr online sind und ich ein anderes Smartphone verwenden
möchte. Ich habe die Daten testweise an ein Tablet überspielt und alles
hat problemlos geklappt. Diese sollten also universell benutzbar sein.

Auf den Bildern sieht man:

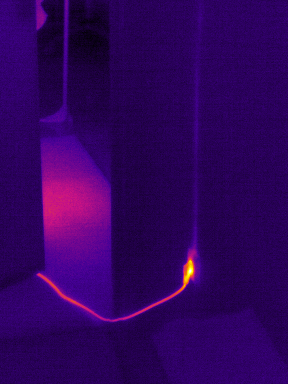

1. Elektro Heizung an Steckdose mit Leitungen im Altbau

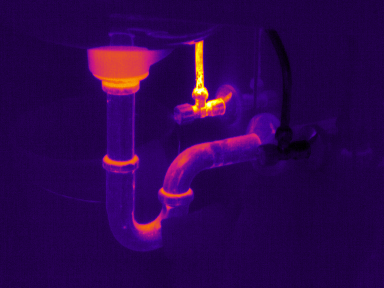

2. Siphon und Warm- Kaltwasser Ventile

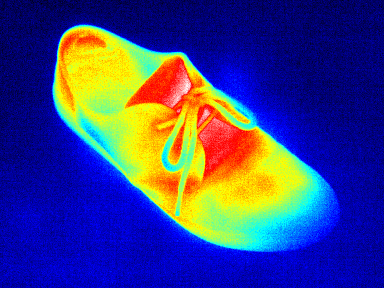

3. einen Schuh

Grüße

von Gerd E. (robberknight)


Bewertung
0 lesenswert
nicht lesenswert
M. M. schrieb:
> Guten Abend nochmal, nachdem ich das Teil etwas ausgiebiger getestet
> habe und gerade am Rechner bin möchte ich doch ein paar Fotos hoch
> laden.

Die Bilder sehen gut aus, die Auflösung ist ordentlich.

Kann man sich da auch wie bei den Flirs Temperaturmesswerte ins Bild
einblenden lassen? Also z.B. einen Messpunkt automatisch auf die
heißeste Stelle innerhalb eines Rechtecks im Zentrum des Bildes setzen
lassen.

Gibt es ein Overlay-Modus von Normalbildkamera und Thermocam, sowas wie
das MSX von Flir?

Was heißt "Temperature Range Calibration 5 – 90 °C" im Datenblatt des
Herstellers? Das man nur in dem Bereich brauchbare Messwerte bekommt?

Das wäre aber ziemlich eingeschränkt: Nicht unter 5 °C heißt man kann
sich die Wärmedämmung von Häusern nicht sauber anschauen. Nicht über
90°C heißt man kann sich viele Heizgeräte nicht sauber anschauen.

von Martin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der VDS gibt Hinweise auf die Ausstattung und technischen Daten einer
Wärmebildkamera für die Elektroinstallation.
Minimale Auflösung 320x240 Pixel. Die thermische Empfindlichkeit sollte
auch entsprechend gut sein...

Ich würde mich mal bei Testo informieren. Fertigung und Abgleich findet
in Deutschland statt.

von M. M. (mrmcchicken)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Gerd E. Für die Kamera gibt es neben der Hersteller App noch eine
Drittanbieter App. Diese nennt sich dann ThermAppPlus. In dieser kann
ich mir die heißeste und kälteste Stelle markieren lassen. Allerdings
habe ich die Einstellung nicht finden können mit der man sich den
Temperaturbereich über die Farbskala anzeigen lassen kann. Deshalb habe
ich da einen Screenshot vom Smartphone Display gemacht.
In der Hersteller App wird eine Skala angezeigt aber leider keine
heißester und kältester Punkt. Ob ich ein Rechteck setzen kann weiß ich
nicht, in der Benutzeranleitung der ThermAppPlus App wird so etwas
ähnliches erwähnt. Diese liegt allerdings in irgendeine Dropbox. Ich
kann sie aus der App selber öffnen so aber gerade nicht finden,
Soweit ich weiß gibt es kein Overlay. Man kann aber parallel ein
optisches und ein thermal Bild aufnehmen lassen.
Die Temperaturskala lässt sich überschreiten. Es werden trotzdem
Temperaturen angezeigt. Ich weiß allerdings nicht ob diese dann noch
genau sind. Opgal stellt so eine Kamera auch speziell für thermografie
Zwecke her.
Diese benutzt die gleiche Hardware. ist Software seitig jedoch ein wenig
aufgepimpt.

Es gibt übrigens eine SDK mit der man sich wohl seine eigene App für die
Kamera zusammen basteln kann. Sicherlich auch für einige interessant.
Ich denke das bietet Flir für die Flir One auch an.

1. Screenshot aus der ThermAppPlus App

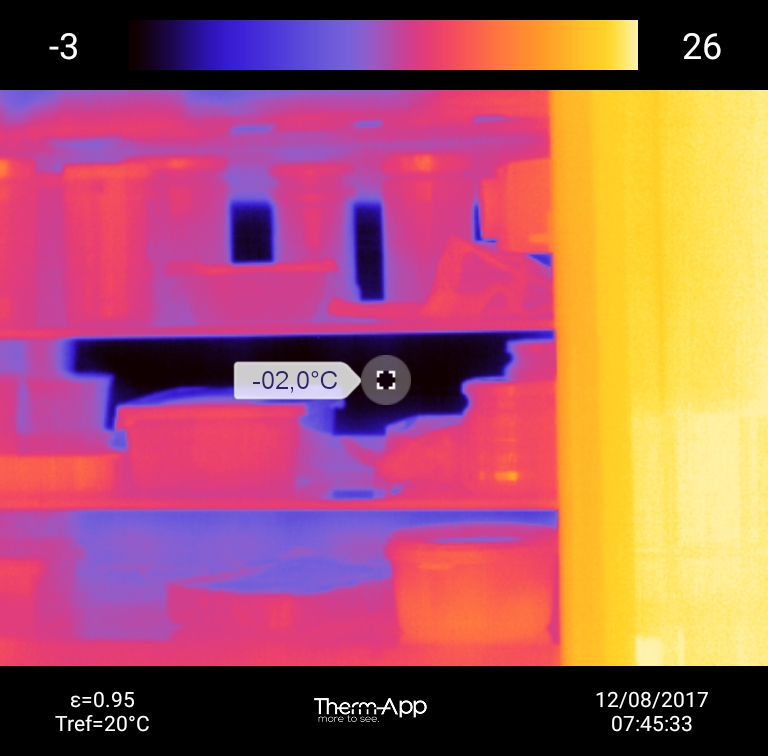

2. Bild meines Kühlschranks mir der Hersteller App

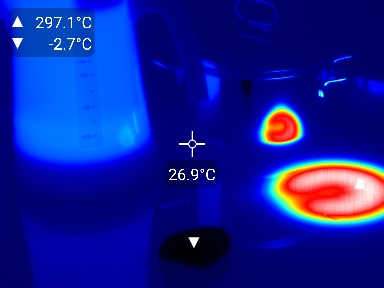

3. Test des Temperaturbereichs, Herdplatte und gefrorener Käse (etwas
kälteres habe ich gerade nicht da) mit ThermAppPlus App
4. Herdplatte und Topf mit der Hersteller App

Grüße

Edit: hier der link zu der Dokumentation der ThermAppPlus App
https://www.dropbox.com/sh/3dn6gxwtqzwkuu1/AABSmXILZSaM9XC-yaRbQzqIa?dl=0

: Bearbeitet durch User
von Frank D. (irtd)


Bewertung
-8 lesenswert
nicht lesenswert
Auch wenn es sich etwas her ist. Für alle zukünftigen Interessenten. Wer
Elektrothermografie betreiben will, sollte als erstes in seine
Ausbildung investieren. Bei Vector in Hagen / SectorCert ISO 9712 Stufe
2 Elektro.
Kamera als Mindestanforderung die Vorgabe des VDS für
Elektrothermografie.
Ansonsten besser komplett sein lassen !

von Marcus (Gast)


Bewertung
3 lesenswert
nicht lesenswert
Hallo miteinander,

als DIY Lösung auf Github gefunden ->
https://github.com/maxritter/DIY-Thermocam

Auflösung 80x60 oder 160x120 je nach eingesetztem Sensor.

Grüße

von Frank D. (irtd)


Bewertung
-2 lesenswert
nicht lesenswert
Es geht hier um Elektrothermografie!
Bitte hier keinen mit solchem ungeeignetem Material auf falsche Gedanken
bringen !
Der sensor ist für Elektrothermografie absolut ungeeignet !!!

von Marcus (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Oh bitte um Entschuldigung, das war wohl mein Fehler! Ich wollte ja nur
helfen.

von Alexander S. (esko) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Frank D. schrieb:
> Der sensor ist für Elektrothermografie absolut ungeeignet !!!

Vielleicht kannst du darauf eingehen warum dieser Sensor ungeeignet
ist?

Übrigens, dieser Diskussionsfaden ist über ein Jahr alt.

von MiWi (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Marcus schrieb:
> Oh bitte um Entschuldigung, das war wohl mein Fehler! Ich wollte ja nur
> helfen.


Paßt schon Marcus, der Frank möchte nur gleichzeitig grantln und
gscheitln - und dann kommt halt sowas heraus.

Denn eine wesentliche Substanz haben seine Einwürfe nicht - weder paßt
das Wort "absolut" noch ist das Wort "ungeeignet" ohne weitere Erklärung
angebracht...

Und auch ein PiPaPo-Qualitfzierungskurs eines zertifizierten
Schlaumeiers ist für ein erfolgreiches erstellen und Bewerten von
IR-Bildern - egal welcher Auflösung - nicht nötig solange man sich das
Handbuch der Kamera vor Benutzung durchliest. Denn da steht alles
relevante drinnen worauf man beim Thermografiebilder machen achtgeben
sollte...


@ Frank: wenn Du solche Behauptungen in den Raum wirfst dann begründe
sie auch, sonst ist das wie gesagt nur inhaltsleeres Gegacker.

Denkst Du denn wirklich das der TO ein Jahr auf Deinen Einwand wartet?

MiWi

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
