Hallo, kann jemand kleine Messpitzen für den universellen Einsatz am Handmultimeter empfehlen? Im Prinzip so etwas wie auf dem angehängten Bild, nur viel kleiner. Messungen an Leiterplatten: Die Spitze sollte so fein und spitz sein, das man sich schon mal auf einem TSOP-Pin "ausruhen" und dabei wegschauen kann, ohne das man dabei abrutscht. Durchklingeln: Die unisolierte Spitze sollte ausserdem so lang sein, das man problemlos in z.B. Sub-D Buchsen hineinkommt. Die Griffe sollten ausserdem sehr schmal sein - Zum Messen von dicht nebeneinander liegenden Kontakten. Diese 1000 Volt Schutzkragen von üblichen Griffen sind ein absolutes No-Go. Kennt jemand etwas passendes?
Angehängte Dateien:
-
6,9 KB
Fluke TL910 http://lgstatic.transcat.com/media/extendware/ewimageopt/media/inline/b6/1/fluke-tl910-3c9.jpg
Hi, ich verwende gern diese hier: Reichelt PRUEF MPS-2 SW (https://www.reichelt.de/Klemmen-Pruefspitzen/PRUEF-MPS-2-SW/3/index.html?ACTION=3&LA=446&ARTICLE=106196&GROUPID=5633&artnr=PRUEF+MPS-2+SW&SEARCH=PRUEF%2BMPS-2%2BSW) zusammen mit: Reichelt MAL N4-0,64 SW (https://www.reichelt.de/Laborleitungen/MAL-N4-0-64-SW/3/index.html?ACTION=3&LA=446&ARTICLE=106211&GROUPID=5634&artnr=MAL+N4-0%2C64+SW&SEARCH=MAL%2BN4-0%252C64%2BSW) und statt SW hinten RT für die rote Ausführung.
:
Bearbeitet durch User
Diese schätze ich sehr, sehr spitze Spitze. https://www.buerklin.com/de/pruefspitze/p/35f112 Gibt es auch in rot.
Ich habe mit für diesen Zweck bei meiner Frau zwei Stecknadeln gemopst und die jeweils an eine 4mm-Buchse gelötet und mit Schrumpfschlauch isoliert. Funktioniert 1A :) viele Grüße, Hermann
Stefan P. schrieb: > Hallo, > kann jemand kleine Messpitzen für den universellen Einsatz am > Handmultimeter empfehlen? Im Prinzip so etwas wie auf dem angehängten > Bild, nur viel kleiner. Für gelegentlich auszuführende Spannungs- oder Widerstandsmessungen habe ich ein kleines, ganz billiges Digitalmeßgerät von Conrad (gelb, kleines Gehäuse) in Griffnähe liegen. Die originalen Spitzen habe ich bis kurz vor dem Griff abgesägt und mit dem Proxon-Drill jeweils ein kleines Loch reingebohrt und dann eine etwas dickere Nähnadel da reingeschoben; das Ganze dann verlötet. Damit lassen sich auch winzige Punkte in der Schaltung präzise treffen. Nur aufpassen, daß man sich damit nicht piekt!
Angehängte Dateien:
juergen schrieb: > ein kleines Loch reingebohrt und dann eine etwas dickere Nähnadel da > reingeschoben Noch etwas besser als Nähnadeln sind sogenannte "Test Probes". Die sind aus Stahl, Sauscharf und for allem gefedert. Damit kann man den Krafteintrag fein dosieren und ein kleiner Wackler führt nicht gleich zum Abrutschen. Gibts fertig in Prüfspitzen verbaut, oder so wie bei mir als Ersatz für eine normale Prüfspitze umgebastelt. http://de.farnell.com/harwin/p25-0123/testkpf-spitz-2-54mm-raster/dp/9960210
Die von "Olly" mit Reichelt-Link genannte Prüfspitze ist eine federnde.
Verwende ich: http://de.farnell.com/keysight-technologies/34138a/messleitungsset-f-r-dmms/dp/1440379 Gruß Daniel
Hi K.M. schrieb: > sind sogenannte "Test Probes". Kenne ich unter der Bezeichnung: hinz schrieb: > Pogo Pin Und zu einem 'etwas' geringerem Preis - 2€/Stück ... Meine kamen von eBay - allerdings mit Lieferzeit ;) Gibt es mit verschiedenen, auch unspitzen Köpfen. MfG
Stefan P. schrieb: > Messungen an Leiterplatten: Die Spitze sollte so fein und spitz sein, > das man sich schon mal auf einem TSOP-Pin "ausruhen" und dabei > wegschauen kann, ohne das man dabei abrutscht. Sollte man dennoch abrutschen, macht man sehr schnell einen Kurzschluss mit dem Nachbarpin. Je nach IC und Konfiguration kann das heißen daß deine Schaltung kaputt ist. Ich nehme daher lieber Klemmen die ich in ausgeschaltetem Zustand sicher befestige. Dann hab ich auch meine Hände frei und kann Oszi, PC,... bedienen. Für 1,27mm Pitch verwende ich Hirschmann Micro Kleps. Für 0,5 und 0,65 habe ich ganz feine Klemmen. Die gab es früher glaube ich auch mal beim Reichelt, jetzt finde ich sie grad nicht mehr. Reichelt hat in dem Bereich jetzt die KLEPS FP 2B. Die kenne ich noch nicht, aber die dürften auch funktionieren.
Die benutze ich sind auch schön lang...ausserdem kannst du sie direkt auf eine Messleitung stecken. https://m.reichelt.de/Klemmen-Pruefspitzen/FLUKE-TP88/3/index.html?ACTION=3&LA=446&ARTICLE=140005&GROUPID=5630&artnr=FLUKE+TP88&SEARCH=4mm%2Bmessspitze
Messspitzen die nicht abrutschen und auch auf einem 0.5 QFP "einfach" stehen bleiben: Grammophonnadeln. Kann Mann auch mit ein wenig handwerklichem Geschick auch noch mit einer Feder kombinieren.
Arno K. schrieb: > Die benutze ich sind auch schön lang...ausserdem kannst du sie direkt > auf eine Messleitung stecken. > > https://m.reichelt.de/Klemmen-Pruefspitzen/FLUKE-TP88/3/index.html?ACTION=3&LA=446&ARTICLE=140005&GROUPID=5630&artnr=FLUKE+TP88&SEARCH=4mm%2Bmessspitze Reichlich unverschämt der Preis. Da bleib ich lieber bei meinen Nähnadeln + Schrumpfschlauch.
Hermann M. schrieb: > Ich habe mit für diesen Zweck bei meiner Frau zwei Stecknadeln gemopst > und die jeweils an eine 4mm-Buchse gelötet und mit Schrumpfschlauch > isoliert. Funktioniert 1A :) Oder noch besser Akupunkturnadeln. Die gibts ab 0,2mm Durchmesser.
ZF schrieb: > Diese schätze ich sehr, sehr spitze Spitze. > https://www.buerklin.com/de/pruefspitze/p/35f112 > Gibt es auch in rot. Die verwende ich: https://m.reichelt.de/Klemmen-Pruefspitzen/PRUEF-2600-C2-RT/3/index.html?ACTION=3&LA=2&ARTICLE=130843&GROUPID=5630&artnr=PRUEF+2600+C2+RT&SEARCH=%252A Sie sind relativ brauchbar, und dazu billig. Man kann sie mit etwas SChleifpapier anspitzen, aber sie sind auch so schon recht gut. Im Übrigen finde ich sämtliche den teuren Messgeräten beiliegenden Prüfspitzen und Tatsköpfe eine Frechheit. Am schlimmsten sind aktive Tastköpfe, also solche: http://www.admess.de/aktive-tastkoepfe/pmk-aktiv-tastkopf-tetris2500-25-ghz-bandbreite-dc.html Ohne irgendwas anzulöten braucht man an den >100MHz Takt gar nicht hinzugehen :-(
Vielen Dank euch allen für die vielen Empfehlungen. Der für mich entscheidende Hinweis war schon dabei, aber postet ruhig weiter wenn noch jemand etwas gutes kennt. Frohes Messen **pieks**
Die Fluke TL910 gibts auch identisch von der Firma Pomona Electronics (eine Fluke Tochter) für den halben Preis. Teilenummer bei Pomona ist 6341.
http://www.ebay.de/itm/New-1-PAIR-Universal-Probe-Test-Leads-Pin-For-Digital-Multimeter-meter-2016/292023462675?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649 Bin mit dieser Bauform sehr zufrieden.
Angehängte Dateien:
-
240 KB

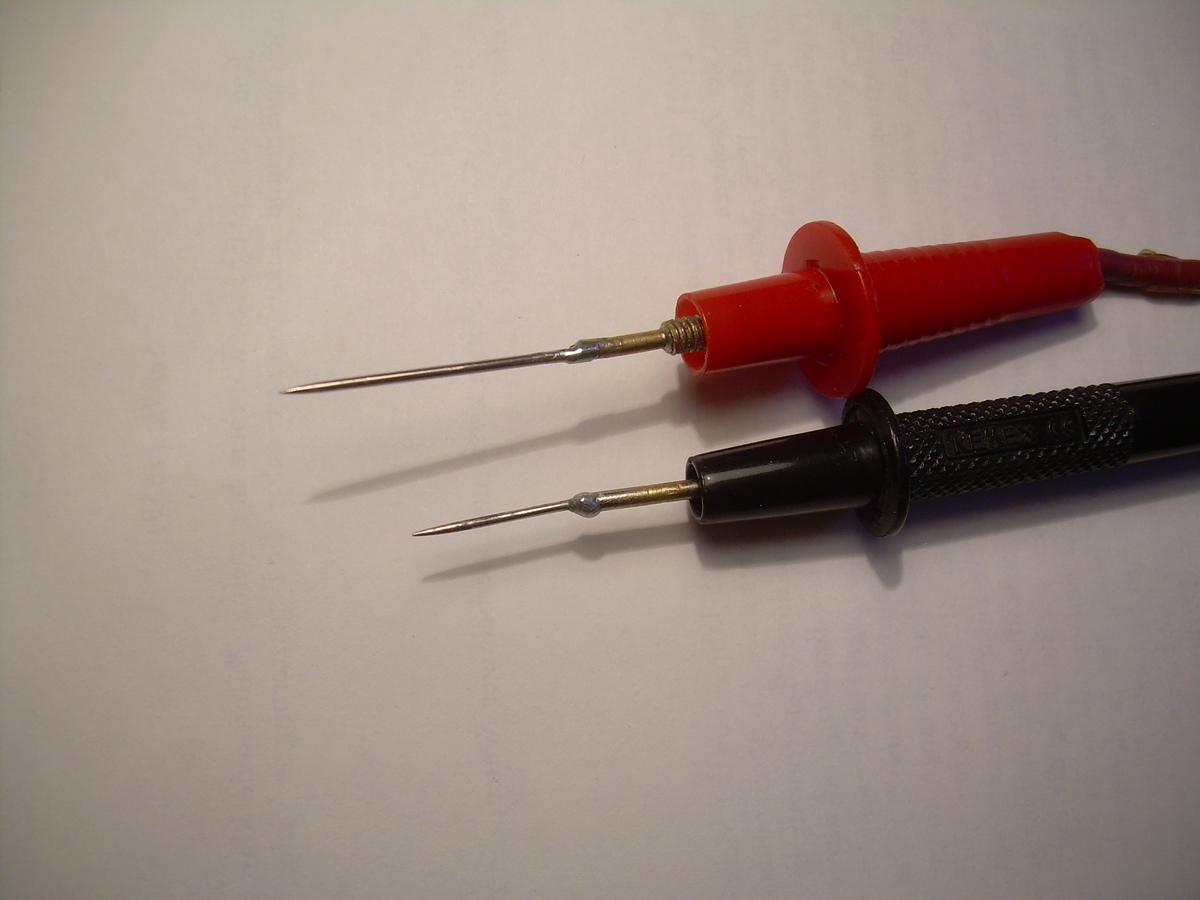

juergen schrieb: . > > ...Die originalen Spitzen habe ich bis kurz vor dem Griff abgesägt und mit > dem Proxon-Drill jeweils ein kleines Loch reingebohrt und dann eine > etwas dickere Nähnadel da reingeschoben; das Ganze dann verlötet... > Dazu noch mal ein Bild im Anhang.
Hurra schrieb: > Im Übrigen finde ich sämtliche den teuren Messgeräten beiliegenden > Prüfspitzen und Tatsköpfe eine Frechheit. > > Am schlimmsten sind aktive Tastköpfe, also solche: > http://www.admess.de/aktive-tastkoepfe/pmk-aktiv-tastkopf-tetris2500-25-ghz-bandbreite-dc.html > > Ohne irgendwas anzulöten braucht man an den >100MHz Takt gar nicht > hinzugehen :-( Ähm, ja sorry. Mit den 'normalen' Prüfspitzen kannst Du Dir bei '>100MHz' irgendwelche Hausnummern angucken, aber außer der Grundfrequenz ist da nix mehr mit Messen. Bei allen hochpreisigen Herstellern gibt es Tastköpfe, die muß man sogar einlöten: http://literature.cdn.keysight.com/litweb/pdf/5968-7141EN.pdf (Seite 8 ff.) Das man das beim AVR mit 20 MHz nicht beötigt, steht auf einem anderen Blatt...
