Hallo zusammen!

Evtl. kann mir jemand bei einem kleinen Projekt weiterhelfen:

Ich habe 3,3V mit 100mA und muss damit 12V mit < 1A schalten.

Leider finde ich aktuell kein Relais, welches bei 3,3V anspricht. Kann
man das nicht auch mit einem Transistor lösen?
Ich bin da echt lange lange raus :-)

Danke für Eure Hilfe.

Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
-5 lesenswert
nicht lesenswert
Carsten W. schrieb:

> Ich habe 3,3V mit 100mA und muss damit 12V mit < 1A schalten.
> Kann man das nicht auch mit einem Transistor lösen?

Ja.

Autor: markus (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert

Autor: Thomas R. (r3tr0)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was musst du damit schalten? Wenn es eine induktive Last ist, darfst du
eine Freilaufdiode nicht vergessen.

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thomas R.

Es werden ca. 28 LEDs 3mm 3,3V 20mA sowie ein LED-Stripe mit 12V werden.
Die EinzelLEDs wollte ich je zu 4 in Reihe schalten. Da ich da eine KSQ
12V vorschalten wollte kann ich auf den Vorwiderstand verzichten, denke
ich

: Bearbeitet durch User
Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten W. schrieb:

> Es werden ca. 28 LEDs 3mm 3,3V 20mA
> Die EinzelLEDs wollte ich je zu 4 in Reihe schalten. Da ich da eine KSQ
> 12V vorschalten wollte kann ich auf den Vorwiderstand verzichten,

Rechenchwäche? 4 x 3,3=13,2V+ca.3V Dropspannung der KSQ=16...17V.

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Rechenchwäche? 4 x 3,3=13,2V+ca.3V Dropspannung der KSQ=16...17V.

Nein, eher keine Ahnung. :-)
Mein Plan war: Ich gehe mit ca. 16 - 17 Volt (Akku vom Mähroboter) in
den KSQ welcher dann ca. 12 V daraus macht. Weil dann weniger als 13,2V
an den LEDs liegt brauche ich auch keinen Widerstand mehr.

Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Carsten W. schrieb:

> Ich gehe mit ca. 16 - 17 Volt in den KSQ welcher dann ca. 12 V daraus
> macht.

Die Kostantstromquelle "macht" einen konstanten Strom, und zwar den
der draufsteht. Die Spannung an den LEDs ergibt sich.

> Weil dann weniger als 13,2V
> an den LEDs liegt brauche ich auch keinen Widerstand mehr.

Nein, bei Verwendung einer KSQ brauchst Du grundsätzlich keine
Vorwiderstände. Die 12V für Deine LED-Lampen musst Du zusätzlich
mit einem kleinen Step-Down erzeugen

Autor: batman (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
EINE KSQ für 28 geschaltete LED u. Stripes. Wie soll das aussehen?

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Carsten,

- welche Leistung benötigt der Led-Stripe?
- benötigen die Leds wirklich 20 mA? Moderne Leds sind auch mit deutlich
  weniger sehr hell
- woher kommen die 3,3 Volt/100mA zum schalten der Last?

Die 7 Gruppen a' 4 Leds würde ich mit je einem Vorwiderstand versorgen.
Der Stripe benötigt 12 Volt Konstantspannung. Die Frage nach der
Leistung bezieht sich darauf ihn mit einem Stepdown, oder einen
klassischen Längsregler zu versorgen. Stichwort: Verlustleistung.

Zum Schalten finden sich sicherlich Transistoren aus der BC...Reihe,
oder aber auch ein Mosfet > Logic Level, wegen der 3,3 Volt.

Ein Relais sollte sich auch finden lassen, ich würde Transistoren
vorziehen. Evtl. käme auch ein kleines SSR (Halbleiterrelais) in Frage.

: Bearbeitet durch User
Autor: Carsten W. (digi303)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
OK, dann mal die ganz ausführliche Variante:

Das Ganze soll eine Beleuchtung für meinen Mähroboter werden. Mit
jeweils 14 mini-LEDs wird vorne eine Lichtleiste geformt (ala
Tagfahrlicht beim KfZ) und der LED-Stripe in Rot kommt hinten drauf.
Geschaltet wird das über eine steuerbare Platine, welche 3,3V 100mA über
ein OC (was immer das heißt) schalten kann.

Der LED-Stripe hat leider keine Angabe, verbaut waren 15 SMD-LEDs
allerdings habe ich den auf - ich glaube 9 - gekürzt. Hier der Link
(wenn nicht erlaubt bitte löschen)
https://www.amazon.de/gp/product/B00EI3489O/ref=oh...

Die LEDs sind eigentlich Standard, rund bedrahtet, angegeben mit 20mA

https://www.reichelt.de/LEDs-3-mm/LED-EL-3-7150WS/...

Aber ich glaube so langsam wird mir das echt zu kompliziert. Ich hätte
mir das deutlich einfacher vorgestellt...

Grüße, Carsten

Autor: batman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die LEDs klassisch mit Widerständen verdrahten ist einfach und sicher,
wenn man mit Ohmschem Gesetz und Multimeter umgehen kann. Das geht auch
mit 12V-Stripes an 17V.

Wenn das Ganze mit einem 3.3V OC (open collector) geschaltet werden
soll, muß man noch wissen, ob der Ausgang gegen Masse oder Plus
schaltet. Dann hängt man den passenden Transistor dran.

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
batman schrieb:
> Die LEDs klassisch mit Widerständen verdrahten ist einfach und
> sicher,
> wenn man mit Ohmschem Gesetz und Multimeter umgehen kann. Das geht auch
> mit 12V-Stripes an 17V.
>
> Wenn das Ganze mit einem 3.3V OC (open collector) geschaltet werden
> soll, muß man noch wissen, ob der Ausgang gegen Masse oder Plus
> schaltet. Dann hängt man den passenden Transistor dran.

Das weiss ich: Er schaltet gegen Masse.

Was ich immer noch nicht weiss ist wie ich das Ganze am besten anfange.
Also welchen Transistor ich zum schalten nehme und ob ich jetzt eine KSQ
oder einen Step Down benötige. etc.

Mein Wissen scheint nicht zu reichen. Mit einem Multimeter kann ich aber
umgehen. Und das Ohmsche Gesetz war was mit U=R*I wenn ich nicht irre
:-)

Autor: HildeK (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Carsten W. schrieb:
> Mein Plan war: Ich gehe mit ca. 16 - 17 Volt (Akku vom Mähroboter) in
> den KSQ welcher dann ca. 12 V daraus macht. Weil dann weniger als 13,2V
> an den LEDs liegt brauche ich auch keinen Widerstand mehr.

Nimm vier LEDs in Reihe + einen Vorwiderstand und hänge das direkt an
die 17V, wie es ähnlich auch in der Stripe gemacht wurde.
Bei 4*3.3=13.2V, 17V Eingangsspannung und 20mA brauchst du je Kette
einen Vorwiderstand von 200Ω. 100mW-Rs reichen.

Für die rote Stripe schalte einfach noch einen Vorwiderstand davor, um
die Differenz zwischen 12V und 17V zu verbraten. Die nimmt 60mA auf
(drei Gruppen á 20mA). 5V/60mA = 82R oder 91R. 100mW-Rs reichen.

Und wenn der Akku des Mähroboters auf 16V gesunken ist, dann sind halt
die LEDs ein wenig schwächer und bekommen nur noch 15mA. Das wirst du
kaum bemerken.

Kostet zwar ein wenig Verluste (ein paar hundert mW) in den
Vorwiderständen, das dürfte aber beim Akku des Roboters keine
entscheidende Rolle spielen. Eine KSQ würde ich mir sparen, zumal der
rote Strang nicht so richtig dazu passt und eine Spannungsquelle sehen
will.

Die 8 Ketten schaltest du parallel und den Minuspol gemeinsam auf Masse
mit einem LL-FET oder Transistor, der den Strom auch kann.

In Summe sind das 7 weiße Ketten mit zusammen 140mA und eine rote mit
60mA (bei 9 LEDs), macht total 200mA. Ein BC317-40 als Treiber sollte
locker reichen und die Steuerquelle nur minimal (<6mA) belasten. Als
Basisvorwiderstand sind 470R ... 680R passend.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, ich habe den Link zu den weißen LEDs gerade erst gesehen. Wenn du
denen 20mA gibtst, dann tut das schon in den Augen weh!

Dann macht das erst recht nichts aus:

HildeK schrieb:
> Und wenn der Akku des Mähroboters auf 16V gesunken ist, dann sind halt
> die LEDs ein wenig schwächer und bekommen nur noch 15mA. Das wirst du
> kaum bemerken.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HildeK schrieb:
> Die nimmt 60mA auf
> (drei Gruppen á 20mA). 5V/60mA = 82R oder 91R. 100mW-Rs reichen.

Mist. Das stimmt nicht, U²/R macht 270mW - hier also einen etwas
dickeren R einplanen.

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist eine Superhilfe. Ganz lieben Dank.

Ich glaube so bekomme ich das hin.

Sobald das Projekt fertig ist und alles läuft stelle ich mal ein Bild
online.

Autor: batman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genauso würd ichs machen, außer: Es sollte wohl ein PNP in der
Emitterschaltung sein, z.B. BC327, wegen aktiv-LO.

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK, dann fasse ich mal zusammen, was ich verstanden habe:

die Basis den BC327-40 klemme ich über einen 500Ohm Widerstand an den
Schaltkontakt des OCs.

Die ca. 17 V vom Akku kommen an den Emitter und die Masse an C.

In diese Leitung kommen dann die 2 x 4 Ministripes (4 LEDs mit 1 x
200Ohm) parallel geschaltet ebenso wie das Rücklicht mit 82 Ohm 0,6 W
ebenfalls parallel.

Muss der Massepin vom OC mit der Batteriemasse verbunden werden?

Autor: batman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde den Basiswiderstand um 1600 Ohm setzen, entsprechend 20x
Stromverstärkung.

Welcher Massepin? Hängt der OC nicht an der Robotersteuerung?

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
batman schrieb:
> Welcher Massepin? Hängt der OC nicht an der Robotersteuerung?

Doch schon, es sind aber über einen Pfostenverbinder GND und OC
rausgeführt.

Autor: batman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja dann muß der noch extra an Masse. War wohl für eine Strombegrenzung
gedacht.

Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten W. schrieb:

> was mit U=R*I wenn ich nicht irre

Ja, wie der Kanton in der Schweiz.

Autor: HildeK (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
batman schrieb:
> Genauso würd ichs machen, außer: Es sollte wohl ein PNP in der
> Emitterschaltung sein, z.B. BC327, wegen aktiv-LO.

Ganz oben stand doch:

Carsten W. schrieb:
> Ich habe 3,3V mit 100mA und muss damit 12V mit < 1A schalten.

Jetzt sind wir bei active Low und Open Collektor. Sind schon
Unterschiede ...

@Carsten W.: was hast du für eine Steuerquelle?

Autor: Carsten W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HildeK schrieb:
> @Carsten W.: was hast du für eine Steuerquelle?

Der Entwickler hat das geschrieben:

Das Robonect Hx Modul hat 2 Open-Collector Ausgänge. Ein OC schaltet
gegen Masse, d.h. das diese geschaltete Ausgang weitestgehend unabhängig
von der Betriebsspannung ist. Die Kamera schließt man eben an 3.3V und
einen dieser OCs. Genausso kann man aber die LEDs zwischen 19V
Batteriespannung und einen OC hängen und es funktioniert auch...

und weiter:

Wieviel Strom vertragen denn die OC-Ausgänge?

Jeweils ca. 100mA.

Meintest Du das mit Steuerquelle?

Autor: HildeK (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Carsten W. schrieb:
> Meintest Du das mit Steuerquelle?

Ja, war aber etwas irreführend, weil ich davon ausging, du hast einen
Ausgang, der 3.3V bis 100mA liefern kann.
Dann natürlich muss ein PNP (BC327-25 oder -40) verwendet werden, E an
den Akku-Plus. An C dann alle Pluspole der LED-Stränge (mit den oben
besprochenen Widerständen), deren andere Seite auf GND.
Von der Basis dann einen Widerstand mit 1.5 ... 2k an den OC-Ausgang.
Wenn der OC-Ausgang auf LOW geht, leuchten die LEDs. :-)

Autor: Amateur (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Festbeleuchtung am Rasenmäher!
Leert der Motor die Batterien nicht schnell genug?

Autor: batman (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Das hält die Ratten fern. :)

Autor: Carsten W. (digi303)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
batman schrieb:
> Das hält die Ratten fern. :)

hmm, Ratten hatte ich noch nicht, Aber Luis (so heißt der Kleine) hat
mal einen Igel überfahren. Glücklicherweise ohne Igelschaden.

Ich hatte mich morgens gewundert, warum er "hochgebockt" mitten auf dem
Rasen steht...

Autor: Route 66 (route_66)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Carsten W.
Du hast noch sechs gelbe LEDs vergessen - für die Blinker: zwei vorn,
zwei hinten und zwei in den Spiegeln ;-)

Autor: Ottmar K. (wil1)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Carsten1
Carsten W. (digi303)

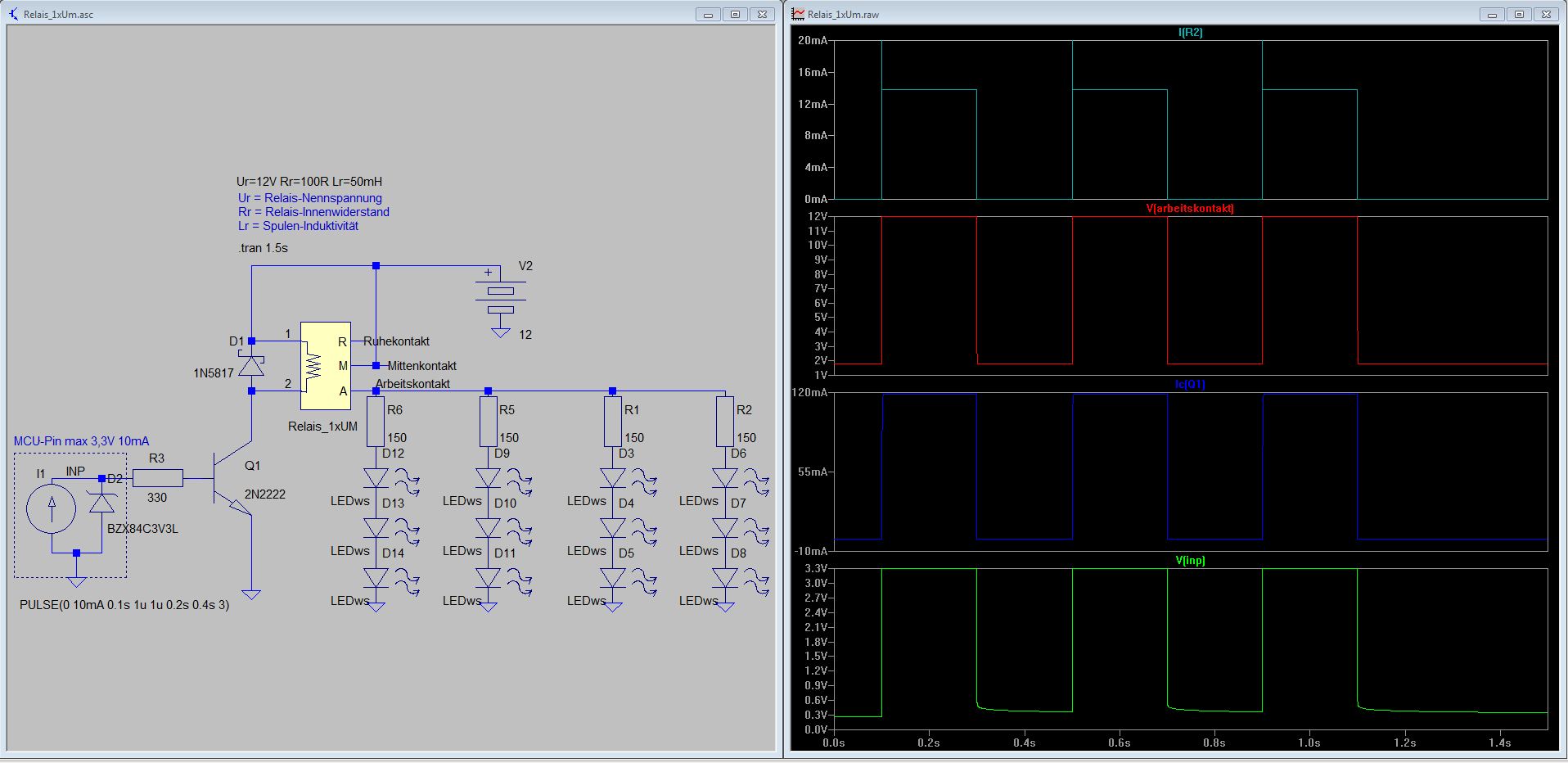

Hier mal ein konkreter Vorschlag wie man das mit Transistor, Relais und
Vorwiderständen machen könnte. Achtung! die Anlage zeigt eine Simulation
mit LTSpice, keine reale Schaltung. Es können daher in der Praxis etwas
abweichende Spannungs- und Stromwerte auftreten.

Beachte bitte den Spulenwiderstand des Relais, dessen Spulenstrom durch
den Eingangswiderstand nach der einfachen Formel U : R = I berechnet
wird. Für  locker den doppelten Strom muss der zulässige Kollektorstrom
des Schalttransistors ausgelegt sein. Für die gezeigteen Werte reicht
der 2N2222 (auch BC337-40) mit Ic max = 1A völlig aus.

 Das Relais braucht nur 2 Kontakte über welche Du Deine LEDs schaltest.
Das Relaismodell in der Schaltung hat einen Ruhekontakt, den Du nicht
brauchst. Der angegebene Induktivitätswert "Lr" der Relaispule braucht
Dich nicht zu interessieren. Dieser dient in der Simulation nur dazu die
Selbstinduktionsspannung der Spule beim Ausschalten darzustellen.
Ohne die Freilaufdiode parallel zur Relaisspule, würde diese
Selbstinduktionsspannung den Transistor zerstören.

 Den Vorwiderstand  zu jeder LED-Reihe musst Du so anpassen, dass der
Arbeitsstrom (10-15mA müssten reichen) nicht überschritten wird. Mit 12
V kannst Du nur eine bestimmte Anzahl von LEDs, abhänging von deren
Flussspannung schalten.

Beachte daher, dass die LEDs eine Flussspannung haben, welche je nach
Farbe (weiss z.B., blau, grün, rot usw) und dem durch die LED einen
anderen Wert hat und mit zunehmenden Strom typisch grösser wird.

Mein Rat:
Vielleicht solltest Du Dich erst mal mit ein paar verschiedenfarbigen
LEDs, Transistoren, ein paar Widerständen und einer 4,5V-Batterie und
einem Vielfachmessgerät, ein wenig in die Materie einarbeiten, um die
Zusammenhänge besser zu verstehen.
mfG Ottmar

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten W. schrieb:
> Aber Luis (so heißt der Kleine) hat

Toll! Und wie heißen dein Multimeter, Lötkolben, Netzgerät und Oszi?

Autor: Manfred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ottmar K. schrieb:
> Hier mal ein konkreter Vorschlag wie man das mit Transistor, Relais und
> Vorwiderständen machen könnte.

Dein Schaltungsvorschlag wird funktionieren, keine Frage. Dass der
2N2222 nicht 1A darf, sondern mit 800mA max. spezifiziert ist, ändert
nichts an dessen Eignung.

Energetisch ist dieses Konzept grober Unfug: Die 4 LED-Stränge ziehen in
Summe 80mA, die können an Stelle des Relais direkt an den Transistor.

Soweit ich dem amazonlink von Carsten interpretiere, sind auf den
Stripes je 3 LED plus Vorwiderstand drauf, damit kann er direkt an 12
Volt.

> Mein Rat:
> Vielleicht solltest Du Dich erst mal mit ein paar verschiedenfarbigen
> LEDs, Transistoren, ein paar Widerständen und einer 4,5V-Batterie und
> einem Vielfachmessgerät, ein wenig in die Materie einarbeiten, um die
> Zusammenhänge besser zu verstehen.

Ein guter Hinweis!

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Dass der
> 2N2222 nicht 1A darf, sondern mit 800mA max. spezifiziert ist, ändert
> nichts an dessen Eignung.

Den gibt es von verschiedenen Herstellern.
Bei manchen schafft der mehr als 1A.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
