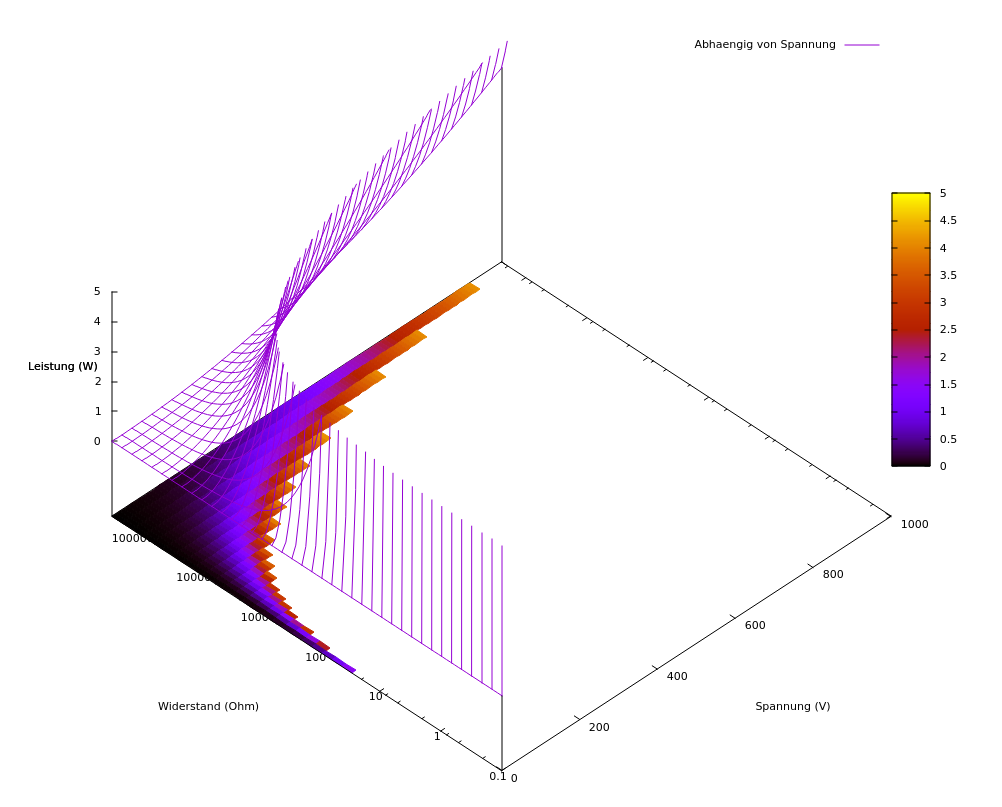

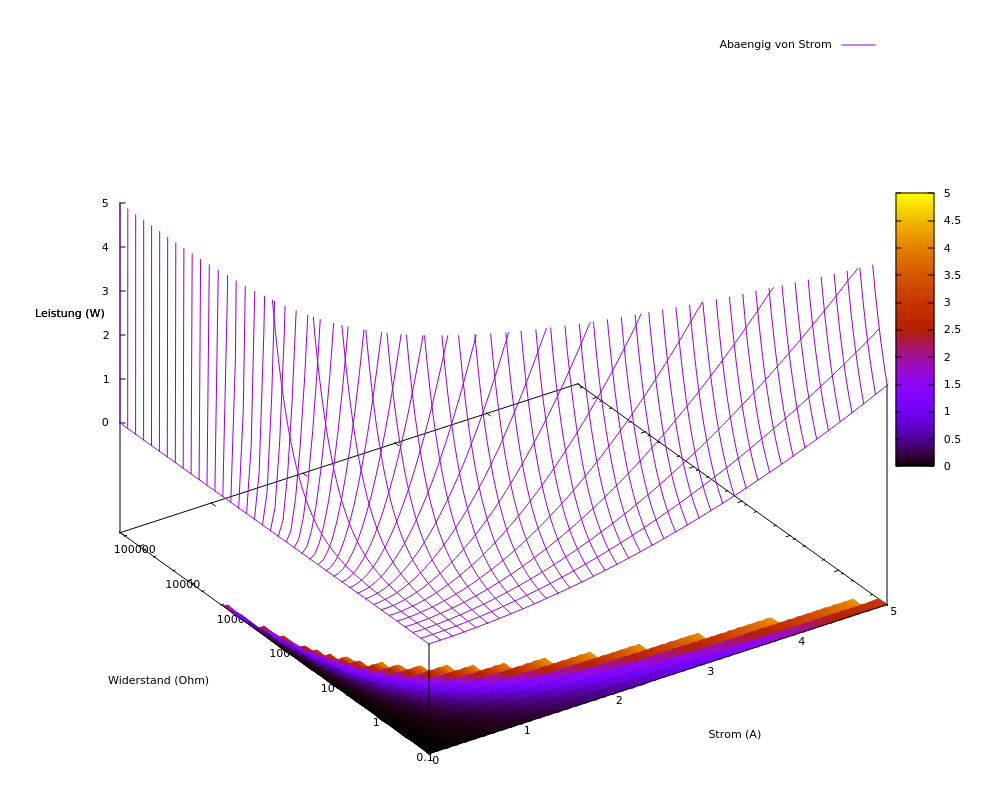

Ich habe mir mal zwei 3d Plots erstellt, die die Spannung bzw. den Strom
in Abhängigkeit eines variablen Widerstands aufzeigen, dessen
Verlustleistung maximal 5 W und dessen Maximalspannung maximal 1000 V
betragen darf.

Das wollte ich euch nicht vorenthalten, vielleicht möchte so etwas auch
mal jemand ansehen, daher poste ich das hier mal.


Wer sich das in Gnuplot direkt selber ansehen möchte, der kann sich den
Code weiter unten in eine Textdatei kopieren und dann diese mit Gnuplot
mit dem Befehl "Load "textdatei"" laden.

Wer eine andere Darstellung möchte, der kann den Eintrag "set pm3d at b"
entfernen oder einfach in gnuplot dies mit "set pm3d" überschreiben und
dann mit einem "replot" neu ausgeben.

Wer das ganze an einem Widerstand sehen möchte, der eine höhere Leistung
verträgt, der muss einfach die z Achse mit dem Befehl "set zrange[0:5]"
ändern. Die 5 stehen für 5 W, wer 9 W haben will, trägt einfach eine 9
ein.


Ich finde auf jeden Fall, das ist recht Interessant, das ganze mal im
Verhältnis zu sehen um sich das grafisch sehr schön vorstellen zu
können.
Leider ist so ein normaler 2d Bildschirm in der Darstellung von
dreidimensionalen Darstellungen begrenzt, so dass man von dem ganzen nur
einen 3d Eindruck erhält, wenn man die Perspektive mit der Maus
verändert, aber vielleicht hat jemand einen 3d Monitor oder einen VR
Helm it dem man das besser darstellen kann, sofern das von gnuplot
überhaupt unterstütz wird.

Ob gnuplot auch Anaglyphenbilder für rot-grün bzw. rot-blau Brillen
erstellen kann, weiß ich nicht. Es wäre aber sicher interessant, falls
das gehen sollte.



Code für das Spannungsdiagramm:
