[V] Sinus Funktionsgenerator

[Ronny L. (Firma: Pro-Stoff Textilhandel) (graythezebra)]

Hi,

ich biete hier einen kleinen Sinusgenerator an.

Vermutlich selbst gebaut, ich selbst habe ihn aus einer Laborauflösung
mit gekauft.

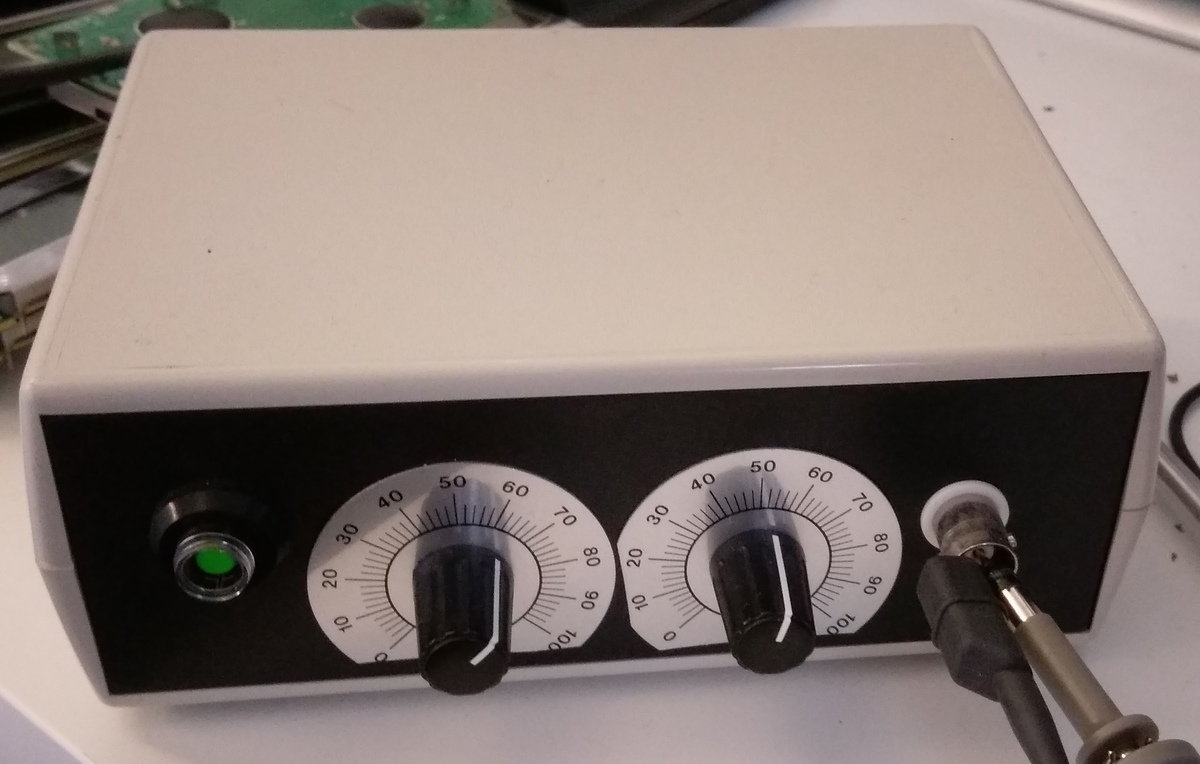

Amplitude und Periodendauer lassen sich über die beiden Drehregler
anpassen.

Preis: 20 Euro VB

[André M. (killroymenzel)]

Ist es möglich ein paar Bilder vom "Inneren" zu machen?

[Madan O. (madan)]

Also das als Sinus zu bezeichnen ist schon fast kriminell.

[André M. (killroymenzel)]

Madan O. schrieb:
> Also das als Sinus zu bezeichnen ist schon fast kriminell

Daher auch die Bitte mit den Fotos....
Je nach Schaltung, kann man vielleicht was machen.

[Old P. (Gast)]

Madan O. schrieb:
> Also das als Sinus zu bezeichnen ist schon fast kriminell.

Es ist ein 20-Euro-Sinus! Dafür ist er ok. Wer besser will, muss besser
zahlen! Alleine Gehäuse und Gedöhns rechtfertigen die 20 Euro, wenn mans
braucht.

Old-Papa

[Michael B. (laberkopp)]

Madan O. schrieb:
> Also das als Sinus zu bezeichnen ist schon fast kriminell.

So war das früher immer, als XR2206, ICL8038 oder MAX038 den Sinus
erzeugen mussten.

Daher wurde Hewlett-Packard auch gross...

[Ronny L. (Firma: Pro-Stoff Textilhandel) (graythezebra)]

Madan O. schrieb:
> Also das als Sinus zu bezeichnen ist schon fast kriminell.

Du hast mich entlarvt, ich bin in Wirklichkeit schwer kriminell.

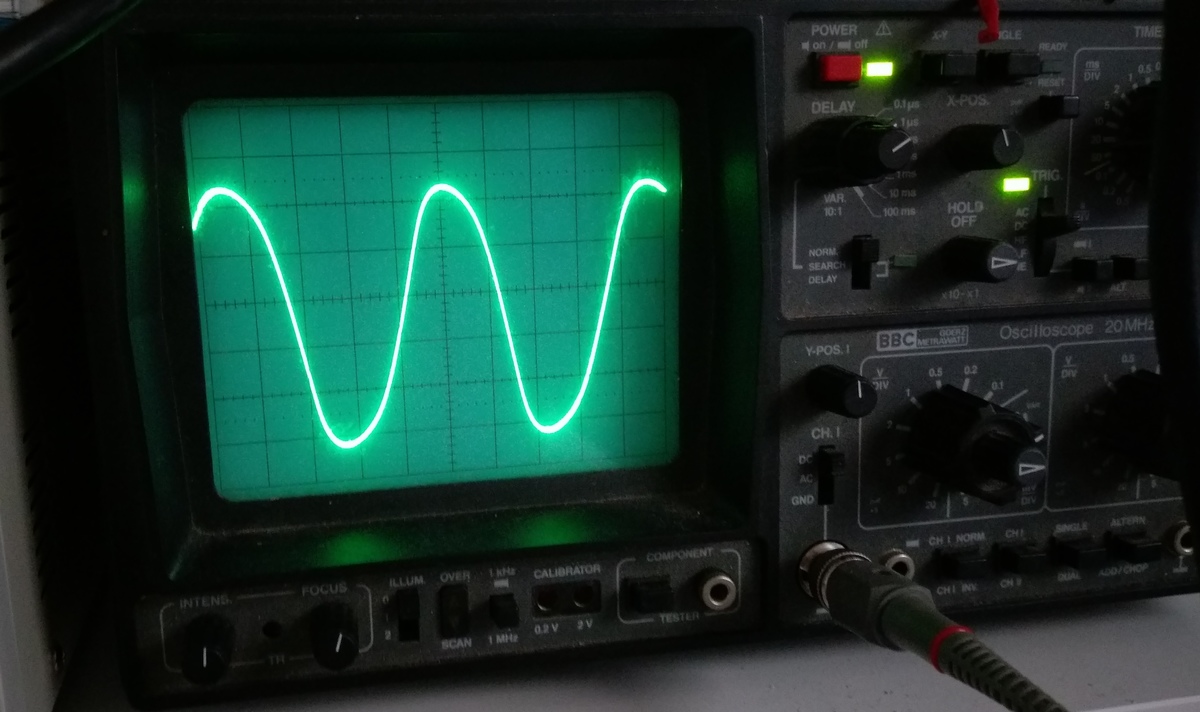

Dank des Oszi-Bildes kauft hier ja keiner die Katze im Sack und sieht
das das keine perfekte Sinuswelle ist aber was soll ich denn deiner
Meinung nach schreiben? "Fast-Sinus Generator"?

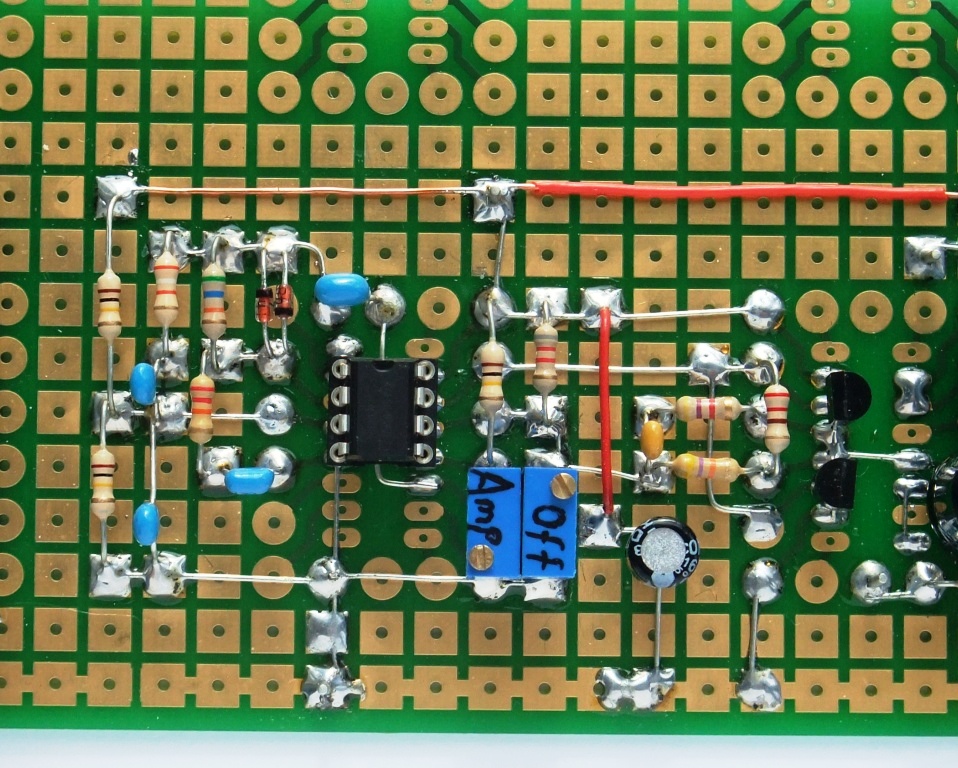

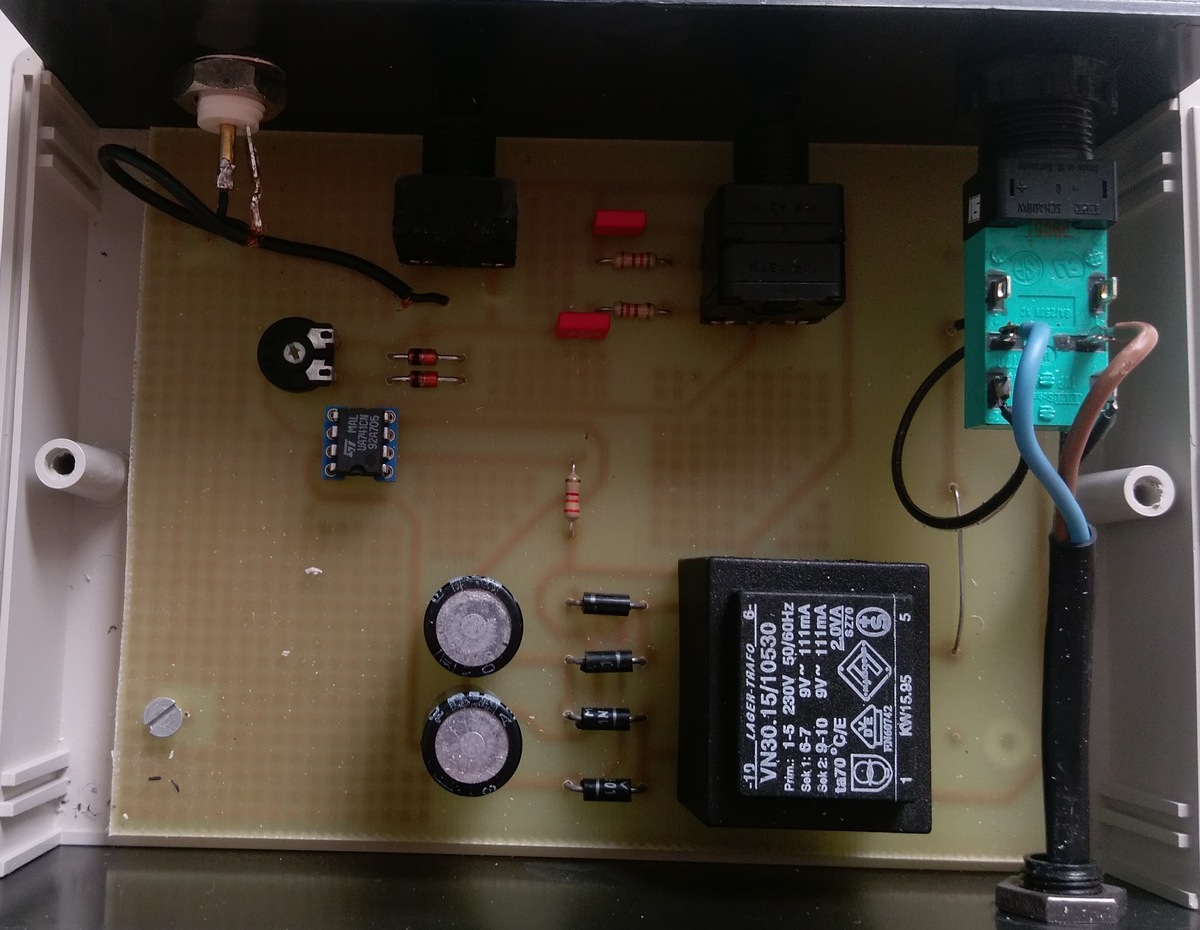

Anbei noch ein Bild von Inneren.

[Old P. (Gast)]

Ronny L. schrieb:

> Anbei noch ein Bild von Inneren.

Watn dat? Is ja nüscht drin ;-) SMD auf Unterseite?
Oder einfache Wienbrücke?

Old-Papa

[Andrew T. (marsufant)]

Scahltplan: Der Aufbau dürfte dicht an diesem hier liegen, jedoch
ergänzt um ein Poti für die Frequenzeinstellung:

Beitrag "Einfacher Wien Oszillator für Audio-Anwendungen"

(und ohne die beiden diskreten Transsitoren)

[Michael B. (laberkopp)]

Möglicherweise nach Figure 5 von hier
http://www.nutsvolts.com/magazine/article/op-amp-cookbook-part-3

[Old P. (Gast)]

Hmm, ich mach auch mal mit ;-)
Wienbrücke mit uA741 und Frequenzeinstellung (P1) und Pegeleinstellung
(P2)
Amplitudenstabilisierung mit zwei Dioden. Wahrscheinlich nur kleiner
Frequenzbereich.
Ist aber egal, um bei einem Verstärker Signale zu verfolgen reicht sowas
vollkommen.

Old-Papa

[Ralf L. (ladesystemtech)]

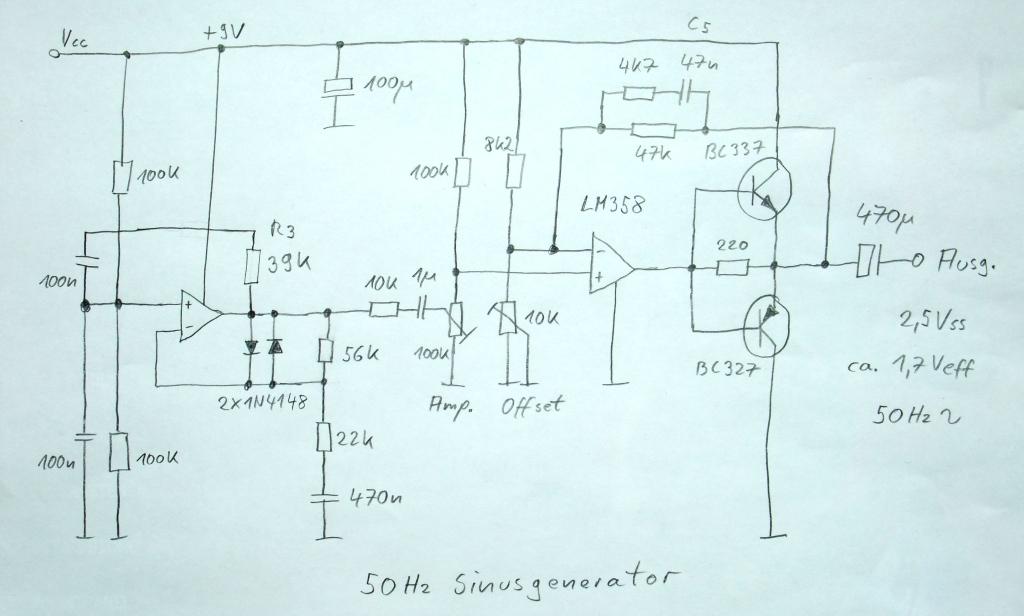

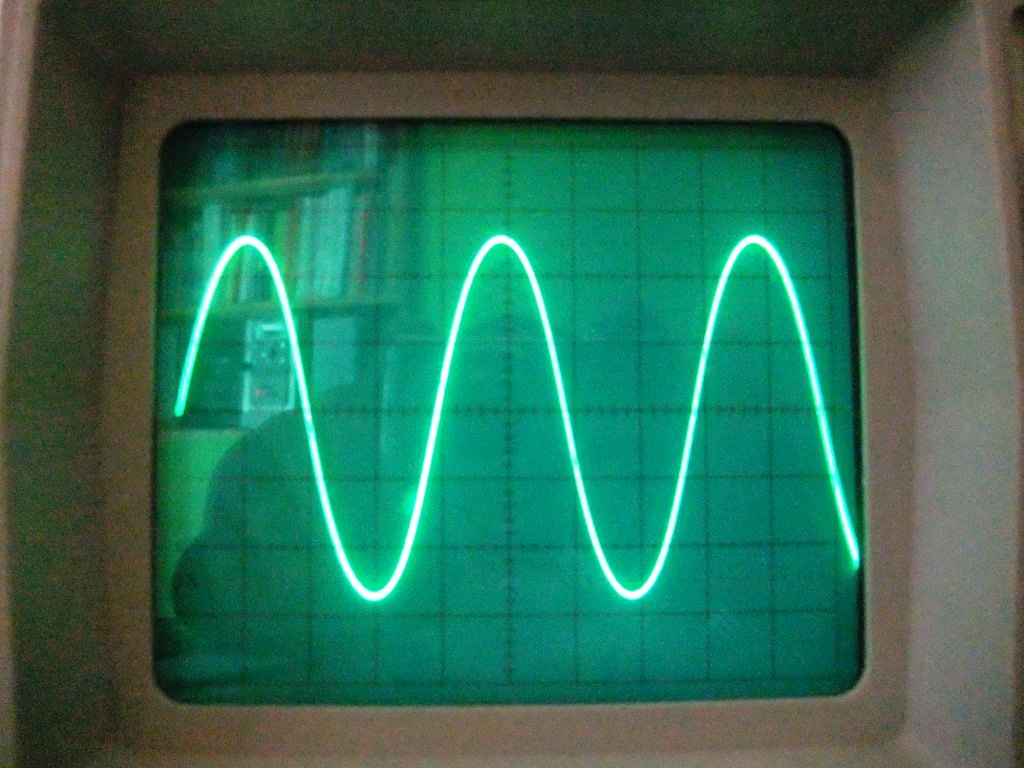

Es könnte auch der erste Teil dieser Schaltung sein. Da auf Ronnys
Platine noch Platz ist, kann man noch den zweiten Teil dazubauen. Mit
der Gegenkopplung des zweiten Teils kann der Sinus durch den 47nF
Kondensator (C5) begradigt werden. Wenn jetzt noch der 39k Widerstand
(R3) als Poti ausgelegt wird kann die Sinusfrequenz im Bereich von 45
bis 65 Hz eingestellt werden. Bei einem größeren Einstellbereich müsste
dann C5 mitgeändert werden, deshalb ist diese Schaltung nur für einen
schmalen Frequenzbereich geeignet.

Selbst bei Temperatur- oder Belastungsänderungen bleibt die Frequenz
sehr stabil. Auch bei einer Betriebsspannungsänderung bleibt sie stabil.

Vielleicht hat Ronny aber auch eine ganz andere Schaltung in seinem
Kästchen drin? Es ist ja nur ein Vorschlag.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Die Sicherung ist extrem überdimensioniert...

[Автомат К. (dermeckrige)]

Wolfgang R. schrieb:
> Die Sicherung ist extrem überdimensioniert...

Da gibt es durchaus stärkere Alternativen :-)

[Jan L. (ranzcopter)]

Автомат К. schrieb:
> Wolfgang R. schrieb:
>> Die Sicherung ist extrem überdimensioniert...
>
> Da gibt es durchaus stärkere Alternativen :-)

La vache qui rit ist für 16A gut? Hätt' ich nicht gedacht... :)

[🍅🍅 🍅. (tomate)]

>La vache qui rit ist für 16A gut? Hätt' ich nicht gedacht... :)

Anschliessend lacht die natürlich nicht mehr....

[Ronny L. (Firma: Pro-Stoff Textilhandel) (graythezebra)]

Preisupdate 15 Euro

[Ronny L. (Firma: Pro-Stoff Textilhandel) (graythezebra)]

Preisupdate: 10 Euro
