Hallo,
vor kurzen wurde ich auf ein Projekt, auf Hackaday aufmerksam.

Mir ist die Schaltung verständlich, nur ein kleiner Teil nicht: D7, T6
und T1.

https://www.uradmonitor.com/wordpress/wp-content/uploads/2016/10/open_source_uradmonitor_kit_105_sch.jpg


Meine Erklärung:
Der Atmega hat glaube ich Open Drain Ausgänge,
somit bildet die Schaltung mit dem µC Pin eine Art "Push/Pull
Schaltung".

Aber ist das wirklich nötig? Wäre T1 ein Mosfet, ok!
Ein Transistor ist immer noch Stromgesteuert.

von Lutz H. (luhe)


Bewertung
0 lesenswert
nicht lesenswert
Die Kondensatoren C8 und C10 mit 1KV Spannungsfestigkeit sind auch
interessant.

von (prx) A. K. (prx)


Bewertung
0 lesenswert
nicht lesenswert
Tick Tack schrieb:
> Aber ist das wirklich nötig? Wäre T1 ein Mosfet, ok!
> Ein Transistor ist immer noch Stromgesteuert.

T1 arbeitet gesättigt. Den schnell abzuschalten erfordert, schnell die
Basis "auszuräumen".

von Possetitjel (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Tick Tack schrieb:

> Wäre T1 ein Mosfet, ok! Ein Transistor ist immer noch
> Stromgesteuert.

Wofür steht eigentlich das "T" in MOSFET?

von Hp M. (nachtmix)


Bewertung
0 lesenswert
nicht lesenswert
Tick Tack schrieb:
> Mir ist die Schaltung verständlich

So?
Ich finde es schon ziemlich blöd den Aussenmantel des GM-Rohres mit der
empfindlichen Auswerteelektronik zu verbinden, wo er sich jeglichen
Störimpuls einfängt.

von (prx) A. K. (prx)


Bewertung
0 lesenswert
nicht lesenswert
Tick Tack schrieb:
> Der Atmega hat glaube ich Open Drain Ausgänge,

Nein. Push/Pull plus Tristate. Open Drain lässt sich damit allerdings
ums Eck rum in beiden Richtungen implementieren. Ist hier aber nicht
gemeint.

von Michael B. (laberkopp)


Bewertung
0 lesenswert
nicht lesenswert
Tick Tack schrieb:
> Mir ist die Schaltung verständlich, nur ein kleiner Teil nicht: D7, T6
> und T1.

Vermutlich übernommen aus einer Schaltung, die nur mit 10k nach Masse
zieht, da verstärkt der Transistor den Strom zum abschalten.

> Der Atmega hat glaube ich Open Drain Ausgänge,

Nein.

> Aber ist das wirklich nötig?

Nein.

von Lutz H. (luhe)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

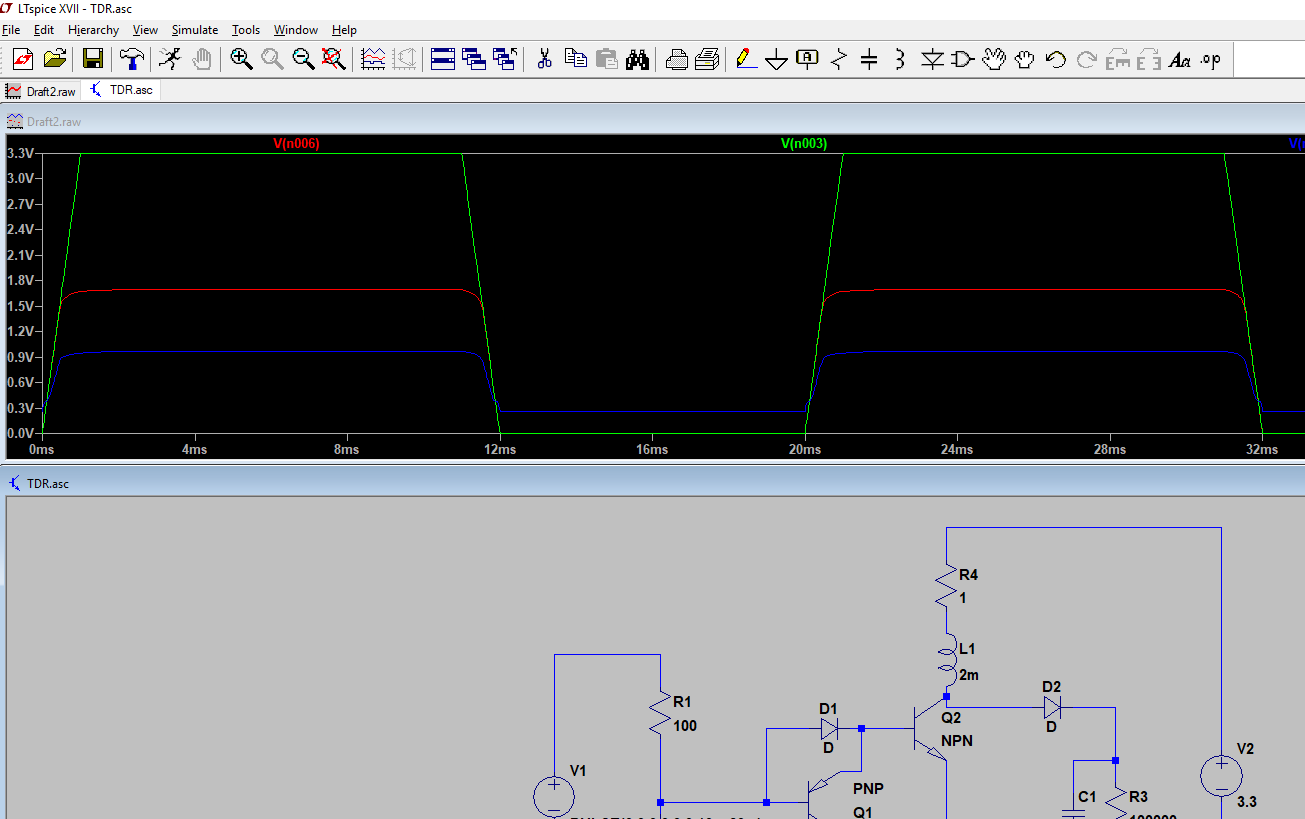

Hier ein  Simulationsversuch, Erzeugen der Basisspannung für den npn
Transistor.

von Arno H. (arno_h)


Bewertung
0 lesenswert
nicht lesenswert
Das ist eine von Siemens oft verwendete Ansteuerschaltung aus den
80igern. Siehe zum Beispiel (aus 1985) Bild 43 in:
http://www.rainers-elektronikpage.de/SIEMENS-Firmenschriften/SIPMOS_Leistungstransistoren.pdf

Arno
