Hallo zusammen, folgende Übertragungsfunktion soll in ein Bode-Diagramm eingezeichnet werden. G(s) = ( 0,666s + 2 ) / ( s³ +20,01s² + 0,2s ) Ich komme nicht darauf, welche statische Verstärkung das System hat. s = 0 setzen geht ja schlecht, weil der Nenner dann 0 wird. Wenn man die Pole und Nullstelle bestimmt, kann man die Pol-Nullstellendarstellung benutzen, aber auch dort würde der Nenner wieder 0. sp1= -0,01 sp2= 0 sp3= -20 sn1 = -3 Pol-Nullstellendarstellung: G(s) = (s+3) / [ s (s+0,01) (s+20) ] Über Hilfe wäre ich sehr dankbar. Grüße
Frank schrieb: > Ich komme nicht darauf, welche statische Verstärkung das System hat. > s = 0 setzen geht ja schlecht, weil der Nenner dann 0 wird. Dann ist die statische Verstärkung eben unendlich. Das ist zwar in einer realen Schaltung unmöglich, in einer idealisierten aber schon.
Das Bode-Diagramm ist doch doppelt-logarithmisch, oder? Wo trägst du dann die Null überhaupt ein?
Wie Du schon selber gesehen hast ist das -+INF für s->0-;s->0+ passt schon. Für faule: wolfram alpha "transfer function (2 + 0.666 s)/(0.2 s + 20.01 s^2 + s^3)"

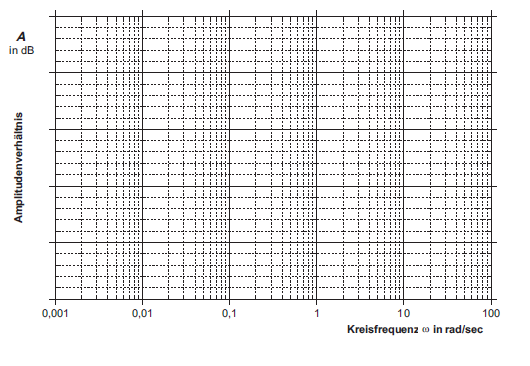

Besten Dank, also unser Bode-Diagramm sieht so aus. Für w=0,001 beträgt A = ca 80 dB. Das ganze ist aber ziemlich sinnfrei, weil wir bisher immer s=0 gesetzt haben und nie 0,001 (Anfang des Bode-Diagramms). Somit stimmt dann natürlich eure Antwort bezüglich INF. Wenn so eine Aufgabe in unserer Klausur drankommt, rechne ich A in dB aus, trage das aber nicht auf die y-Achse ein, sondern skaliere nur die Achse mit -20dB usw.
ich glaube ich habe die letzte Frage nicht verstanden... 80 dB kommt wohl hin - aber Bode Diagramm wird völlig überbewertet. Nyquist oder die Nullstellen/Pole sind für Stabilitätsbetrachtungen viel besser. Die Transferfunktion ist schon seltsam.. War die gegeben? http://www.wolframalpha.com/input/?i=transfer+function+(2+%2B+0.666+s)%2F(0.2+s+%2B+20.01+s%5E2+%2B+s%5E3)
> aber Bode Diagramm wird völlig überbewertet.
Dem kann ich überhaupt nicht zustimmen.
Offener Regelkreis
Im Bodedigramm kann man sehr gut die Phasenreserve und
Verstärkungsreserve des Regelkreis ablesen.
Geschlossener Regelkreis
Beim geschlossenen Regelkreis kann man sehr gut den Frequnzgang ablesen,
besser als mit jeder anderen Methode.
Nicht umsonst findet man Bodeplots in allen Datenblättern von Opamps
aber nie ein Nyquist-Diagramm oder sonstwas.
:
