Forum: FPGA, VHDL & Co. Asynchrone Prozesse - Signale auflisten


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Michi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

mir geht es nach der Umstellung eines älteren VHDL-Projektes von
asynchronen Resets auf synchrone Resets in den Prozessen darum, ob alle
Stellen gefunden wurden.

Daher die Frage an euch Experten: Ist es mit Lattice Diamond bzw.
Synplify Pro möglich eine Liste mit Signalen zu erhalten, die bei
asynchronen Prozessen verwendet werden?
Primär ob das Resetsignal noch in irgendwelchen asynchronen Prozessen
verwendet wird?

Ich freue mich über eure Rückmeldungen :-)

von Charles G. (Firma: Ingenieurbuero Gardiner) (cfgardiner)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja, das geht im Prinzip. Es gibt nur ein Paar Schalter, die gesetzt
werden muessen.

1) "Map Trace" und ggfs. auch "PAR Trace" sollten aktiviert sein.

2) In der Strategy, sollten auch "Check unconstrained Paths" und "Check
unconstrained Connections" gesetzt sein.

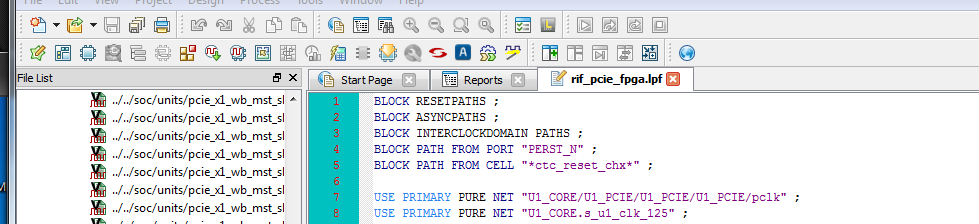

3) In der Constraints file selber sollten folgendes nicht gesetzt
sein:
BLOCK RESETPATHS ;
BLOCK ASYNCPATHS ;
BLOCK INTERCLOCKDOMAIN PATHS ;

Nachdem die Schaltung sauber ist, kann man sie wieder setzen.

Die Netze muessten dann im Trace Report unter "Top" gelistet werden.

Ohne es probiert zu haben, vermute ich dass es in Synplify auch tcl
Befehle wie find_path <from> .... gibt, die das gleiche bewirken.

: Bearbeitet durch User
von Weltbester FPGA-Pongo (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Michi schrieb:
> Primär ob das Resetsignal noch in irgendwelchen asynchronen Prozessen
> verwendet wird?

Es ist eigentlich so, daß die Synthese es bemängelt, wenn ein Signal
sowhl auf den synchronen, als auch den asynchronen Eingang eines FFs
arbeitet. Das sollte man nicht per Hand suchen müssen.

Warum wird alles auf synchrone Resets umgestellt?
