Forum: Mikrocontroller und Digitale Elektronik Logik Gatter Symbole in der Industrie


Autor: Retro Nerd (retronerd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da ich mich mit Elektronik nur in meiner Freizeit beschäftige und mein
Kenntnisstand ziemlich veraltet ist, würde mich mal interessieren,
welche Art digitaler Schaltsymbole und welche Schreibweise zur
Schaltalgebra von professionellen Entwicklern unter euch üblicherweise
zur Dokumentation verwendet wird.

Zur Auswahl hätte man ja

IEC 60617-12, z.B. ein OR Gatter als eckiger Kasten mit  >=1  und die
Schreibweise A v B = Y

oder

US ANSI 91-1984 (amerikanische Symbole)

oder

DIN 40700 vor 1976, Gatter als Halb-Ellipse

und Schreibweise  A * B = Y (AND), A + B= Y (OR)

Wikipedia schreibt dazu
Früher waren auf dem europäischen Kontinent die deutschen Symbole
(DIN40700 vor 1976) verbreitet; im englischen Sprachraum waren und sind
die amerikanischen Symbole (mittlere Spalte) üblich. Die IEC-Symbole
sind international auf beschränkte Akzeptanz gestoßen und werden in der
amerikanischen Literatur (fast) durchgängig ignoriert.
https://de.wikipedia.org/wiki/Logikgatter

Ist das so? Welche Schaltungssymbole und welche boolsche Schreibweise
verwendet ihr?

: Bearbeitet durch User
Autor: Blackbird (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Kommt drauf an, für wen die Doku geschrieben wird. Bevor die offizielle
Doku fertiggestellt wird, tauschen die Entwickler ihre "Vor"-doku mit
den Symbolen, die sie selber am Besten finden, aus.
Lesen sollte man alle Screibweisen können,

Blackbird

Autor: Retro Nerd (retronerd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja die Antwort habe ich befürchtet - "kommt darauf an" :-)

Trifft die DIN40700 vor 1976 (die mir persönlich am besten gefällt) denn
heute überhaupt noch auf Akzeptanz, oder wird sie nur noch im
Hobbybereich eingesetzt?

Hier bei mikrocontroller.net gibt ja auch durchaus Artikel mit der einen
oder anderen Schreibweise.

Autor: Axel Schwenke (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Retro N. schrieb:
> Welche Schaltungssymbole und welche boolsche Schreibweise
> verwendet ihr?

Ich verwende schon immer und ausschließlich die Symbole nach IEC.
Einfach deswegen, weil ich das so gelernt habe.

Notation brauche ich wirklich selten. Gelernt habe ich mal ⋁ und ⋀ für
OR und AND und später noch ⨁ für XOR. Getippt verwende ich aber eher *
für AND und + für OR.

Autor: Joe F. (easylife)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir ausschliesslich US Symbole.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:

> Ich verwende schon immer und ausschließlich die Symbole nach IEC.
> Einfach deswegen, weil ich das so gelernt habe.

Ich kenne zwar auch noch die „Halbeier“ (waren vor 1976 ja nicht
nur DIN, sondern auch TGL ;), aber seit damals schon privat dann die
IEC-Symbole, auch unsere dienstlichen Pläne benutzen nur diese.

Bei komplexeren Gebilden als einfachen Gattern kommen bei der
IEC-Darstellung allerdings zuweilen seltsame Ungetüme 'raus.  Da ist
die Tendenz dann eher zu einem simplen Rechteck im Schaltplan mit
Beschriftung der Ein- und Ausgänge.

Logiknotation habe ich schon ewig nicht mehr benutzt.

Autor: Axel Schwenke (a-za-z0-9)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Axel S. schrieb:
>
>> Ich verwende schon immer und ausschließlich die Symbole nach IEC.
>> Einfach deswegen, weil ich das so gelernt habe.
>
> Ich kenne zwar auch noch die „Halbeier“ (waren vor 1976 ja nicht
> nur DIN, sondern auch TGL ;)

Hmm. 1976. In diesem Jahr bin ich eingeschult worden ;)

> aber seit damals schon privat dann die
> IEC-Symbole, auch unsere dienstlichen Pläne benutzen nur diese.

Ich finde, die eckigen Symbole zeichnen sich leichter (von Hand). Vor
allem, wenn man mal Gatter mit mehr als 2 Eingängen braucht.

> Bei komplexeren Gebilden als einfachen Gattern kommen bei der
> IEC-Darstellung allerdings zuweilen seltsame Ungetüme 'raus.  Da ist
> die Tendenz dann eher zu einem simplen Rechteck im Schaltplan mit
> Beschriftung der Ein- und Ausgänge.

Dito. Ich orientiere mich da etwa an den Symbolen, wie ich sie in den
Büchern von Jakubaschk gesehen habe. Ein Rechteck, kurze Bezeichnung der
Ein/Ausgänge im Inneren. Optional sind zusammengehörige Signale in einem
"Kästchen" zusammengefaßt. Symbole für flanken-aktive Signale eher nie,
am ehesten den Negierungspunkt für negierte Ausgänge, den aber nur wenn
es sowohl ein negiertes als auch ein nichtnegiertes Signal gibt. Und
natürlich bei Gattern.

Durch die weite Verbreitung von EDA hat sich die Frage aber eigentlich
erledigt. Man nimmt halt das Symbol aus der Library und fertig.

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Man nimmt halt das Symbol aus der Library und fertig.

Außer in der Industrie, da ist die Tendenz eher, dass man sowieso immer
seine eigenen Bauteile anlegt. Aber auch da zeichnen sich natürlich
Rechtecke mit irgendwas drin allemal einfacher als irgendwelche hin und
her gewölbten „Eier“. ;-)

Die zunehmende Erstellung von Zeichnungen an Computern war ja 1976
auch die offizielle (und glaubwürdige) Motivation für die IEC-Symbole.

Autor: Thomas Elger (picalic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus,

ich finde die IEC-Symbole einfach nur unübersichtlich und bevorzuge die
ANSI-Symbole. Da kann man auch bei komplexen Schaltplänen die
Logik-Funktion mit einem flüchtigen Blick schon "bildlich" erfassen und
muss nicht erst (gedanklich oder physisch) 'reinzoomen, um den in das
Kästchen geschriebenen Text zu erfassen.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Die zunehmende Erstellung von Zeichnungen an Computern war ja 1976
> auch die offizielle (und glaubwürdige) Motivation für die IEC-Symbole.

Dem Computer ist es eh egal ob rund oder eckig. Und was sollten da erst
die Maschbauer zu sagen, nur noch eckige Raeder weils der Computer nicht
anders kann.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut L. schrieb:
> Dem Computer ist es eh egal ob rund oder eckig.

Ich denke, mit den damaligen Plottern ließen sich gerade Linien viel
schneller zeichnen. Außerdem kann man bei den rechteckigen Symbolen
mehrere „anreihen“ und damit Linien gemeinsam nutzen.

So ähnlich jedenfalls kann ich mich an die damalige Argumentation
erinnern … ist ja schon eine Weile her. :)

Thomas E. schrieb:
> ANSI-Symbole. Da kann man auch bei komplexen Schaltplänen die
> Logik-Funktion mit einem flüchtigen Blick schon "bildlich" erfassen

Ich kann darin einfach überhaupt nichts erfassen. Ich grübele da
jedesmal, was was ist bzw. muss es erst nachlesen gehen. Schon deshalb
würde ich sie niemals freiwillig benutzen.

Diese einfachen Schemata (die alte DIN ja genauso) versagen ohnehin
bei komplexeren Dingen als den einfachen Logik-Basisfunktionen.  Ein
Flipflop ist dann irgendein ominöser Kasten, die Unterscheidung der
diversen Flipflop-Arten (RS, JK, D-Latch, dynamisches D-FF) kaum mehr
intuitiv.

Ach ja, apropos Plotter: die Flipflops hatten ja (zumindest in der
Variante nach DIN) irgendeine ausgemalte Fläche. Das dürfte für einen
Plotter eher gruselig gewesen sein. :)

: Bearbeitet durch Moderator
Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> So ähnlich jedenfalls kann ich mich an die damalige Argumentation
> erinnern … ist ja schon eine Weile her. :)

Naja, so wurde mir das auch mal verklickert, geglaubt habe ichs aber
nicht.
Wie gesagt die Maschinenbauer hatten dann aber einen Aufstand gemacht
wenn man ihnen jetzt nur noch eckige Gewinde/Bohrloecher vorgeschrieben
haette.

Autor: Axel Schwenke (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas E. schrieb:

> ich finde die IEC-Symbole einfach nur unübersichtlich und bevorzuge die
> ANSI-Symbole. Da kann man auch bei komplexen Schaltplänen die
> Logik-Funktion mit einem flüchtigen Blick schon "bildlich" erfassen

Das geht mir nun genau anders herum. Wenn ein "Und" Zeichen (&) im
Gatter steht, dann ist es ein (N)AND. Die "1" bei einem (N)OR hat zwar
keine so schöne Eselsbrücke, aber in 99% der Fälle hat man ja sowieso
nur entweder (N)AND oder (N)OR Gatter. Bei den runden Gattern muß ich
aber immer erst nachsehen, was die durchgezogene Linie denn nun
bedeutet.

Ich denke mal, am Ende läuft es einfach darauf hinaus, wie man es das
erste mal gesehen (bzw. gelernt) hat.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Die "1" bei einem (N)OR hat zwar keine so schöne Eselsbrücke

Ist wohl eigentlich auch eine "≥1". Damit ist es wider logisch.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Die "1" bei einem (N)OR hat zwar
> keine so schöne Eselsbrücke, aber in 99% der Fälle hat man ja sowieso
> nur entweder (N)AND oder (N)OR Gatter. Bei den runden Gattern muß ich
> aber immer erst nachsehen, was die durchgezogene Linie denn nun
> bedeutet.

Beim OR/NOR steht '>=1', beim EXOR '=1'. Da muss ich immer nachdenken.
Und beim Inverter (der ist in den 99% mit dabei!), steht '1' drin.
Wenn ich von Hand zeichne, dann ist es meist ein Mix aus den alten DIN
(OR, EXOR) und den alten ANSI (Inverter, AND). Ich sehe jedenfalls so
viel schneller die vorhandene Funktion.
Ist aber vielleicht eine Altersfrage ...

https://de.wikipedia.org/wiki/Logikgatter

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HildeK schrieb:
> Beim OR/NOR steht '>=1', beim EXOR '=1'. Da muss ich immer nachdenken.

Warum? Bei ">=1" ist der Ausgang 1, wenn mindestens ein Eingang 1
ist (es dürfen halt auch mehr (≥) sein).

Bei "=1" ist der Ausgang 1, wenn genau ein Eingang 1 ist.

Finde ich logischer als irgendwelche durchgezogenen oder nicht
durchgezogenen oder verbeulte oder nicht verbeulte Linien, ggf.
verziert mit einer Querlinie etc.

> Und beim Inverter (der ist in den 99% mit dabei!), steht '1' drin.

Oder einfach nur ein Dreieck, also ein Verstärker. Ist ja im Prinzip
auch egal, der Eingang wird durchgereicht. Entscheidend beim Inverter
ist ja der Negationskreis am Ausgang.

Axel S. schrieb:
> Ich denke mal, am Ende läuft es einfach darauf hinaus, wie man es das
> erste mal gesehen (bzw. gelernt) hat.

Wie erwähnt, ich hatte vorher auch die DIN- bzw. TGL-Symbole zuerst
gekannt, finde die IEC-Symbole dennoch logischer aufgebaut. Das
widerlegt
deine These. ;-) (Ich gebe aber zu, dass ich es anfangs auch ein wenig
befremdlich fand. Man muss also schon gewillt sein, sich an was neues
zu gewöhnen, aber das passiert ja im Leben hin und wieder mal.)

Autor: Yalu X. (yalu) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die amerikanischen Symbole finde ich angenehm beim Lesen von
Schaltplänen, weil sie sich in ihrer Form deutlich voneinander
unterscheiden. Bei den IEC-Symbolen muss man immer auch das
"Kleingedruckte" lesen. Die alten DIN-Symbole liegen liegen
diesbezüglich irgendwo dazwischen.

Die IEC-Symbole haben aber den großen Vorteil, dass mit ihnen nahezu
beliebige digitale Funktionen in einer einheitlichen Form darstellen
kann, bspw. einen Zähler:

  https://upload.wikimedia.org/wikipedia/commons/5/5...

Dabei wird durch das Symbol und die darin enthaltenen Buchstabenkürzel
die komplette Funktion beschrieben.

Großer Nachteil: Ich habe diese Darstellungsform nie richtig verstanden
bzw. keine Zeit gefunden, mich darin einzuarbeiten ;-)

Autor: Andreas B. (bitverdreher)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hi,
ich habe in meinen Digitalanfangszeiten auch die DIN Symbole verwendet.
Daher sind sie mir auch heute noch am einleuchtensten. Man (oder ich ;-)
) sieht sofort (ohne etwas zu lesen) die Funktion.

Da heute aber kaum noch jemand mit Logikgattern arbeitet, fehlt mir auch
die Übung für die neueren Zeichen (obwohl sie mir auch geläufig sind).

Sollte ich professional etwas dokumentieren wollen, würde ich heute die
IEC Symbole verwenden.

Gruß
Andreas

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann alle 3 lesen, aber die DIN Symbole sind mir eigentlich am
geläufigsten und die nehme ich auch, wenn ich mal was zu Papier bringe.
Die "Eier" kenne ich noch aus dem DDR Bastlerbeutel mit den Grundgattern
D100, D110, D120, D130 und D140.
Die DIN Symbole aus den Bastelbüchern von Hagen Jakubaschk und ANSI aus
AMI Schaltplänen und dem Internet.
Das "Einnorden" klappt eigentlich über die Teileliste am schnellsten, da
ich die meisten IC's der 74'er Serie und die gebräuchlisten der 4000'er
CMOS Serie noch auswendig kenne.

Autor: Retro Nerd (retronerd)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Interessante Diskussion die sich hier entwickelt,
ich fasse mal zusammen:

- Jeder verwendet am Ende des Tages zur Darstellung die Symbole, mit
denen er "gelernt" hat, die Meinung über bessere Lesbarkeit ist
subjektiv.

- IEC ist zwar heute Standard, wird aber von manchen als schwerer lesbar
empfunden und bevorzugt von Ingenieuren jüngeren Semesters (Abschluß
nach 1995) verwendet. Bietet Normierung auch für Schaltwerke (Addierer,
Shift-Register), wird aber oft nicht ausgeschöpft.

- DIN noch sehr selten und wenn, dann vor allem von Ingenieuren der
alten Schule noch verwendet (auch wenn von vor 1976, waren diese bis
Ende der 90er Gang und Gäbe)

- ANSI hat eine gewisse Verbreitung , vor allem im internationalen
Umfeld

- Lesen und verstehen muss als Ingenieur alle Darstellungen können

- Einzelne Gatter in Schaltplänen finden sich kaum noch in kommerziellen
Dokumentationen, weil hier µC und programmierbare Logik das Design
dominieren. Dagegen noch oft im Lehr- und Hobbybereich (Maker), wo die
Komplexität gering ist und man nicht automatisch sofort FPGAs für jedes
Bisschen Glue-Logic spendiert.

- Schaltalgebra, KV Diagramme etc. werden als Grundlage im Studium
vermittelt, aber im Berufsbild des Ingenieurs taucht das kaum auf, hier
dominieren die HDLs (Verilog, VHDL).

Noch eine Frage, ich habe irgendwo gelesen, daß einzelne Bausteine der
Logikfamilien 74xxxx und 4xxx schon von manchen Herstellern abgekündigt
sind und nicht mehr neu produziert werden.

Ist das ein zunehmender Trend, der früher oder später zum kompletten
Artensterben führt, oder werden so fundamentale Teile wie NAND, NOR,
XOR, Counter, Multiplexer usw. in Zukunft als IC noch ihre
Daseinsberechtigung haben?

: Bearbeitet durch User
Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> HildeK schrieb:
>> Beim OR/NOR steht '>=1', beim EXOR '=1'. Da muss ich immer nachdenken.
>
> Warum? Bei ">=1" ist der Ausgang 1, wenn mindestens ein Eingang 1
> ist (es dürfen halt auch mehr (≥) sein).
>
> Bei "=1" ist der Ausgang 1, wenn genau ein Eingang 1 ist.

Ja, mit Nachdenken ist das immer lösbar.
Aber, wie bei (guten) Piktogrammen, die alten Symbole funktionieren mit
meinem Programm (äh ... Gehirn) besser und schneller - auf einen Blick!

Gilt halt für mich (und für Andreas B.):
Andreas B. schrieb:
> ich habe in meinen Digitalanfangszeiten auch die DIN Symbole verwendet.
> Daher sind sie mir auch heute noch am einleuchtensten. Man (oder ich ;-)
> ) sieht sofort (ohne etwas zu lesen) die Funktion.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Retro N. schrieb:

> - Jeder verwendet am Ende des Tages zur Darstellung die Symbole, mit
> denen er "gelernt" hat, die Meinung über bessere Lesbarkeit ist
> subjektiv.

Es wurde jedoch auch gesagt, dass in "offiziellen" Dokumenten (darum
ging ja die Frage) trotz persönlicher Neigungen eher IEC benutzt wird.

> - IEC ist zwar heute Standard, wird aber von manchen als schwerer lesbar
> empfunden und bevorzugt von Ingenieuren jüngeren Semesters (Abschluß
> nach 1995) verwendet.

Ich habe meinen Abschluss 1987 gemacht. :-)

> - DIN noch sehr selten und wenn, dann vor allem von Ingenieuren der
> alten Schule noch verwendet (auch wenn von vor 1976, waren diese bis
> Ende der 90er Gang und Gäbe)

In der DDR übrigens nicht, da wurde die alte DIN(TGL)-Schreibweise
in den 1980ern nicht mehr praktiziert, weder in der Literatur noch
in der Industrie.

> - ANSI hat eine gewisse Verbreitung , vor allem im internationalen
> Umfeld

s/international/amerikanisch/

Eigentlich nur dort.

> - Einzelne Gatter in Schaltplänen finden sich kaum noch in kommerziellen
> Dokumentationen, weil hier µC und programmierbare Logik das Design
> dominieren. Dagegen noch oft im Lehr- und Hobbybereich (Maker), wo die
> Komplexität gering ist und man nicht automatisch sofort FPGAs für jedes
> Bisschen Glue-Logic spendiert.

Ich habe gerade eine handvoll Gatter hier verbaut. ;-)  Ein CPLD
oder FPGA hätte sich dafür weiß Gott nicht gelohnt.

> Ist das ein zunehmender Trend, der früher oder später zum kompletten
> Artensterben führt, oder werden so fundamentale Teile wie NAND, NOR,
> XOR, Counter, Multiplexer usw. in Zukunft als IC noch ihre
> Daseinsberechtigung haben?

Insbesondere als Einzelgatter (auch Doppel-) in kleinen Gehäusen sind
sie nach wie vor präsent.  Handhabt sich eigentlich besser als die
alte Mantra „wir stopfen in ein 14- oder 16-pinniges Gehäuse rein,
was passt“.

Allerdings muss man dann natürlich auch als Bastler seine Scheu vor
SMD ablegen dafür.  Ein single gate hat eben nur in SOT-23 oder
SC-70 (oder noch kleiner) Sinn, nicht in einem klobigen DIL.

Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Retro N. schrieb:
> Ist das ein zunehmender Trend, der früher oder später zum kompletten
> Artensterben führt, oder werden so fundamentale Teile wie NAND, NOR,
> XOR, Counter, Multiplexer usw. in Zukunft als IC noch ihre
> Daseinsberechtigung haben?

ich denke die herkömmlichen Gatter sterben aus,

das letzte mal das ich was mit Gatter gemacht hatte war 1984 in SMD zur
Adressdekodierung im PC1500, dann nochmals 1990 im Atari aber das 74er
Grab dann durch ein GAL ersetzt.

Heute dekodiere ich eher im µC wenns gebraucht wird.
Die letzte logische Verriegelung einer Schutzschaltung dieses Jahr habe
ich sogar mit Transistoren gebaut, mit 74/4000er wäre der Platinenbedarf
zu groß geworden.

Autor: Retro Nerd (retronerd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Retro N. schrieb:
>> Ist das ein zunehmender Trend, der früher oder später zum kompletten
>> Artensterben führt, oder werden so fundamentale Teile wie NAND, NOR,
>> XOR, Counter, Multiplexer usw. in Zukunft als IC noch ihre
>> Daseinsberechtigung haben?
>
> ich denke die herkömmlichen Gatter sterben aus,
> Heute dekodiere ich eher im µC wenns gebraucht wird.

Zumal der Trend, einfache programmierbare Logik in µC zu integrieren nun
auch bei den neuen ATTINYs 416/816 als "Configurable Custom Logic" (CCL)
umgesetzt wurde, wobei es das bei XMEGAs und PICs schon länger gibt.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Joachim B. schrieb:
> ich denke die herkömmlichen Gatter sterben aus,

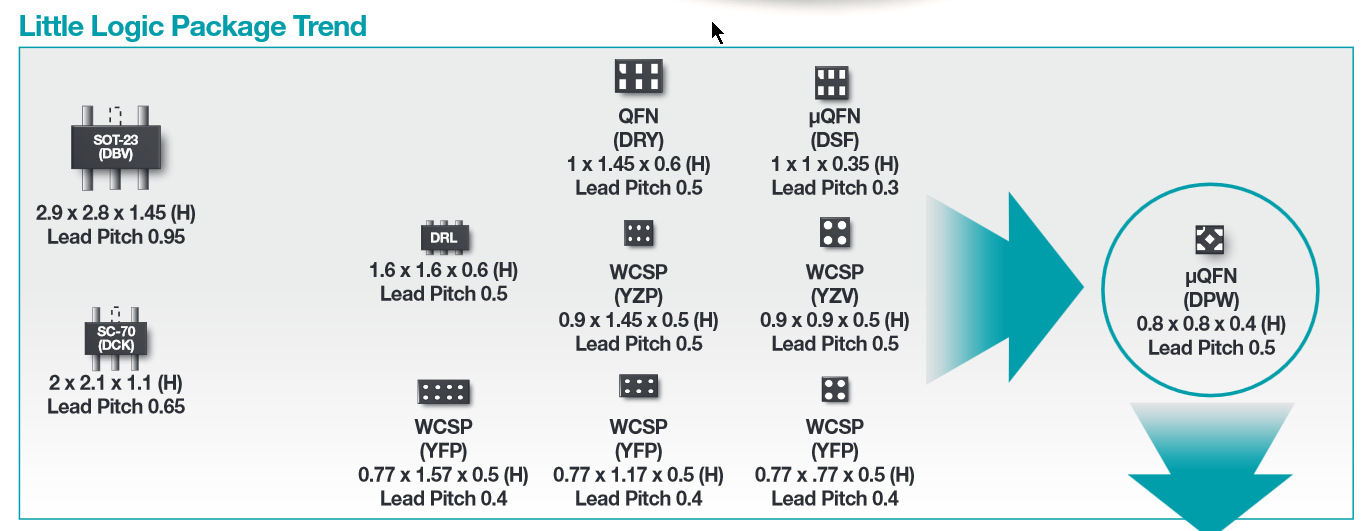

Die herkömmlichen integrierten Vierfach- oder Sechsfachgatter sterben
aus, aber Einzelgatter werden auch noch sehr lange erhältlich bleiben.

> Die letzte logische Verriegelung einer Schutzschaltung dieses Jahr habe
> ich sogar mit Transistoren gebaut, mit 74/4000er wäre der Platinenbedarf
> zu groß geworden.

Wie bitte? Wenn die Signalpegel logikkompatibel sind, ist doch der
Platzbedarf eines Einzelgatters nicht zu unterbieten, wobei es hier auch
eine ordentliche Auswahl an Logikfamilien und damit wohldefinierten
Eingangs- und Ausgangspegeln gibt:

https://www.ti.com/logic-circuit/little/products.html

Und falls man sich als Bastler nicht eine große Auswahl an Bauteilen ins
Lager legen möchte, gibt es auch die eierlegende Wollmilchsau:

http://www.ti.com/lit/ds/symlink/sn74aup1g57.pdf
http://www.ti.com/lit/ds/symlink/sn74aup1g97.pdf

Autor: Yalu X. (yalu) (Moderator)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich glaube, dass man auch in zukünftigen Schaltungen trotz dem Einsatz
von Mikrocontrollern noch vereinzelt Gatter, Flipflops, D-Register und
dergleichen finden wird. Beispiele für deren Anwendung:

- Erfassung sehr kurzer Impulse mittels Flipflop

- Erweiterung der I/O-Kanäle des µC mittels Multiplexer oder
  Schieberegister

- Sonstige I/O-Funktionen, die sich nicht direkt mit der integrierten
  Peripherie des eingesetzten µC abbilden lassen.

Wie Jörg oben schon geschrieben hat, sind deswegen ICs mit Einzelgattern
und -flipflops sowie ICs mit kurzen Schaltzeiten interessant, so dass es
in diesem Bereich auch lange nach dem Aussterben von doppeleuropagroßen
TTL-Gräbern immer wieder Neuentwicklungen gab.

Lediglich größere Logikschaltungen aus 10 und noch mehr ICs müssen mehr
und mehr programmierbarer Logik weichen.

: Bearbeitet durch Moderator
Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Yalu X. schrieb:
> - Erfassung sehr kurzer Impulse mittels Flipflop
>
> - Erweiterung der I/O-Kanäle des µC mittels Multiplexer oder
>   Schieberegister
>
> - Sonstige I/O-Funktionen, die sich nicht direkt mit der integrierten
>   Peripherie des eingesetzten µC abbilden lassen.

Gerade das sind meines Erachtens die Anwendungen, in denen Einzelgatter
eher früher als später aussterben werden. Ich bin auch schon dazu
übergegangen, bei manchen Anwendungen, die sich exakt auf einen
Microcontroller abbilden lassen, stattdessen ein FPGA mit kleinem
Softcore zu verwenden. Das ist zwar für viele Anwendungen viel zu teuer
und ressourcenfressend, aber auch kann mir sehr gut vorstellen, dass
mittelfristig auch deutlich mehr Microcontroller mit programmierbaren
Logikblöcken erscheinen werden statt die Standardperipherieblöcke immer
weiter aufzublähen (und damit fehlerträchtig und schwer testbar zu
machen).

Ich sehe Einzelgatter in der Zusatzbeschaltung für die Stromversorgung,
z.B. um die Polarität für irgendein Enablesignal umzukehren, oder als
Flipflop, um das Auslösen einer Sicherheitsschleife oder einen
Stromversorgungszustand zu speichern. Und natürlich in manchen(!)
Anwendungen, die hohen Anforderungen bezüglich der Funktionalen
Sicherheit genügen müssen.

Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Joachim B. schrieb:
>> Die letzte logische Verriegelung einer Schutzschaltung dieses Jahr habe
>> ich sogar mit Transistoren gebaut, mit 74/4000er wäre der Platinenbedarf
>> zu groß geworden.
>
> Wie bitte? Wenn die Signalpegel logikkompatibel sind, ist doch der
> Platzbedarf eines Einzelgatters nicht zu unterbieten,

2 Transistoren im TO92 brauchen weniger Platz als ein 74er oder 4000 DIL

Autor: L.Ittle (Gast)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Joachim B. schrieb:
> 2 Transistoren im TO92 brauchen weniger Platz als ein 74er oder 4000 DIL7

Und ein 74er DIL ist ein wahres Wunderwerk der Miniaturisierung,
verglichen mit einem Flip-Flop auf Basis einer ECC83  ;-)

Mit deinen 2 Transistoren wirst du größenmäßig nicht gegen den aktuellen
Stand bei Einzelgattern gegenan kommen, zumal meist auch noch ein paar
Widerstände nötig sind.
aus: Little Logic Guide - Texas Instruments
http://www.ti.com/lit/sg/scyt129f/scyt129f.pdf

Autor: Joe F. (easylife)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L.Ittle schrieb:
> Mit deinen 2 Transistoren wirst du größenmäßig nicht gegen den aktuellen
> Stand bei Einzelgattern gegenan kommen

Aber wie soll er diesen modernen Kram auf sein selber geätztes und von
Hand gebohrtes PCB auflöten...? ;-)

Autor: Patrick J. (ho-bit-hun-ter)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hi

Joe F. schrieb:
> Aber wie soll er diesen modernen Kram auf sein selber geätztes und von
> Hand gebohrtes PCB auflöten...? ;-)

Würde dafür einen Lötkolben vorschlagen - Bügeleisen oder Backofen
sollten auch gehen - wären aber nicht meine erste Wahl ;)

MfG

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe F. schrieb:
> ... und von Hand gebohrtes PCB auflöten

Wieso bohren? Das sind SMDs

Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L.Ittle schrieb:
> Joachim B. schrieb:
>> 2 Transistoren im TO92 brauchen weniger Platz als ein 74er oder 4000 DIL7
>
> Und ein 74er DIL ist ein wahres Wunderwerk der Miniaturisierung,
> verglichen mit einem Flip-Flop auf Basis einer ECC83  ;-)
>
> Mit deinen 2 Transistoren wirst du größenmäßig

Einzelstücke baue ich beruflich auf Lochraster, da nimmt man schon mal
gerne keine SMD.

: Bearbeitet durch User
Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Retro N. schrieb:
> Noch eine Frage, ich habe irgendwo gelesen, daß einzelne Bausteine der
> Logikfamilien 74xxxx und 4xxx schon von manchen Herstellern abgekündigt
> sind und nicht mehr neu produziert werden.

Meinst du die Originalfamilien ohne Zusätze wie AC, HC oder HCT? Die
stellt kaum noch jemand her. Die besten Chancen einen dieser
Stromfresser zu bekommen hat man bei TI
http://www.ti.com/lit/pdf/scyd013

In die neueren Familien haben es viele der spezielleren 74 oder 4000 ICs
gar nicht erst geschafft. Diese neueren Familien sind nun schon ein paar
Jahrzehnte alt und verschwinden auch langsam.

Autor: Retro Nerd (retronerd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hannes J. schrieb:
> Retro N. schrieb:
>> Noch eine Frage, ich habe irgendwo gelesen, daß einzelne Bausteine der
>> Logikfamilien 74xxxx und 4xxx schon von manchen Herstellern abgekündigt
>> sind und nicht mehr neu produziert werden.
>
> Meinst du die Originalfamilien ohne Zusätze wie AC, HC oder HCT?

Nein, es ging mir um den generellen Einsatz heutzutage, und meine Frage
bezog sich natürlich auch auf die CMOS Varianten HC/HCT/AC/ACT/LV usw.

Dass man heutzutage in der Regel für Neudesigns keine ECL/TTLs mehr
einsetzt, ist mir schon klar (es sei denn, es gibt einen dringenden
Grund, z.B. Toleranz gegenüber extrem starker ionisierender Strahlung).

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L.Ittle schrieb:
> aus: Little Logic Guide - Texas Instruments

Ich hatte Joachim ja auch schon auf TI Little Logic verwiesen. Er
scheint dies aber komplett zu ignorieren, weil es sein Weltbild
zerstören würde. Mit kompletter Verleugnung des technischen Fortschritts
kann man offenbar ganz gut leben. Also nun komm nicht auch noch Du ihm
mit Fakten... ;-)

Im Zweifelsfall käme dann noch der Einwand, sich nicht auf Produkte
eines Herstellers verlassen zu wollen, natürlich unter Verleugnung der
Tatsache, dass es derartige Bausteine natürlich auch noch von Nexperia,
Toshiba usw. gibt.

Autor: Joachim B. (jar)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Andreas S. schrieb:
> L.Ittle schrieb:
>> aus: Little Logic Guide - Texas Instruments
>
> Ich hatte Joachim ja auch schon auf TI Little Logic verwiesen. Er
> scheint dies aber komplett zu ignorieren, weil es sein Weltbild
> zerstören würde. Mit kompletter Verleugnung des technischen Fortschritts
> kann man offenbar ganz gut leben. Also nun komm nicht auch noch Du ihm
> mit Fakten... ;-)

ich liebe dich auch.
Es gibt monetäre und fertigungstechnische Gründe SMD zu meiden, aber das
versteht wohl nicht jeder, tut mir leid für dich.
Du bleibst halt nur ein Theoretiker oder Provokateur.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach so, und nun zum eigentlichen Thema:

Ich hatte in meiner Kindheit zunächst die folgenden "großen"
Elektronikbausteine von Fischertechnik, die allerdings astronomisch
teuer waren. Dort wurden vor allem die Symbole nach DIN verwendet:

http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...
http://www.fischertechnik-museum.ch/museum/display...

Hier ein der entsprechenden Elektronikkästen:
Ebay-Artikel Nr. 122706162733

Bei genauem Hinsehen erkennt man, dass die schwarzen Abdeckkappen für
die Lämpchenklötze leicht angeschmolzen sind; dieses Problem hatte ich
damals auch, weil die Lämpchen zu heiß wurden. Eine der beiden Kappen
hat nämlich eigentlich nur ein winziges Loch. Die Kappen passen sowohl
auf den Lämpchenklotz als auch auf den LDR-Klotz mit LDR03.

Auch hier sieht man die Verwendung der DIN-Notation:
http://ft-datenbank.de/web_document.php?id=590620a...

Später hatte ich dann auch nicht das Fischertechnik
"IC-Digital-Praktikum", welches hauptsächlich aus einem Adapter für DIL
14 bestand. Bei dem abgebildeten Kasten sieht man, dass hier die
schwarzen Blendenaufsätze nicht angeschmolzen sind:

Ebay-Artikel Nr. 391901002850

Meine hauptsächlichen Arbeitsbücher waren aber die beiden
gräulich/silberfarbenen Bücher von Jean Pütz, wobei in dem Buch über
Digitalelektronik auch die DIN-Notation verwendet wurde:

https://www.buchfreund.de/Einfuehrung-in-die-Elekt...

http://sites.prenninger.com/elektronik/_/rsrc/1493...

Meine persönliche Reihenfolge ist:

1. ANSI, da schon bei einem flüchtigen Blick Gattertypen wie AND/OR/XOR
leicht zu erkennen sind
2. IEC wegen der konsequenten mathematisch korrekten Darstellung
3. DIN, braucht kein Schwein, außer zum Nachvollziehen meiner obigen
Basteleien.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Es gibt monetäre und fertigungstechnische Gründe SMD zu meiden, aber das
> versteht wohl nicht jeder, tut mir leid für dich.

Du verleugnest aber grundsätzlich die Existenz von Einzelgattern mit
kleineren Abmessungen als Einzeltransistoren.

SMD-Bauteile sind auch keineswegs teurer als bedrahtete, abgesehen von
ganz wenigen Ausnahmen; zudem lassen sie sich um Größenordnungen
einfacher bestücken, d.h. sowohl händisch als auch automatisch. Der
einzige wirklich große Vorteil bedrahteter Bauteile besteht darin, dass
sich händisch verdrahtete Lochrasteraufbauten damit einfacher
realisieren lassen.

Wer jedoch gerade im beruflichen Umfeld heutzutage noch solche
handgefädelten Aufbauen hinschustert, hat die Einschläge noch nicht
bemerkt oder arbeitet in einem Umfeld, das vom technischen Fortschritt
und Qualitätsansprüchen komplett entkoppelt ist. Liege ich richtig mit
der Annahme, dass Du in irgendeinem Kabuff einer Hochschulwerkstatt
arbeitest und eigentlich schon seit mindestens zehn Jahren nicht mehr
ernstgenommen wirst, außer wenn es darum geht, irgendein historisches
Messgerät zu reparieren? Damals an der Uni hatten wir auch solch einen
Techniker.

> Du bleibst halt nur ein Theoretiker oder Provokateur.

Nein, ich arbeite lediglich mit dem Stand der Technik. Und dafür
bezahlen mich meine Kunden. Würde ich nicht einen erheblichen Teil
meiner Arbeitszeit dafür verwenden, auf dem Laufenden zu bleiben, wäre
ich ganz schnell weg vom Fenster.

Natürlich kann ich in meinem Labor nicht mehr alle Gehäuseformen selbst
bestücken und bin dann natürlich auf Fertigungsdienstleister angewiesen;
und ich evaluiere auch im Auftrag meiner Kunden die Möglichkeiten
verschiedener Fertiger. Um so wichtiger ist es dann natürlich,
Schaltungen von vornherein möglichst fertigungsgerecht zu entwickeln,
damit man sie nicht vom Bestücker um die Ohren gehaut bekommt. In
Grenzbereichen der Fertigbarkeit, die man aber natürlich möglichst
vermeiden sollte, hocke ich dann aber auch beim Fertiger auf dem Schoß,
und wir erörtern dann die konkreten Probleme.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Es gibt monetäre und fertigungstechnische Gründe SMD zu meiden, aber das
> versteht wohl nicht jeder, tut mir leid für dich.

Kann ja sein, aber dann sollte man nicht behaupten, dass einfache
Logikgatter am Aussterben seien.  Wie schon mehrere hier dargelegt
haben, sind sie das keineswegs, nur die alten 14- und 16-pinnigen
„Käfer“ wird über kurz oder lang niemand mehr herstellen wollen.

Unabhängig davon gibt's natürlich zunehmend immer mehr Bauteile, die
von vornherein keiner mehr in THT-Gehäusen anbietet.  Klar kann man
noch sehen, ob man mit Adaptern auf Lochraster zurecht kommt, aber
ich denke, dass auch Lochraster als Entwicklungstechnologie allmählich
zurückgehen wird.  Im Gegenzug kann man heutzutage mit erträglichen
Vorlaufzeiten und zu bezahlbaren Preisen Platinen bei Poolfertigern
bestellen, die man vor zwei Jahrzehnten noch hätte nur in einer teuren
Großserie auflegen können.

: Bearbeitet durch Moderator
Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Joachim B. schrieb:
>> Es gibt monetäre und fertigungstechnische Gründe SMD zu meiden, aber das
>> versteht wohl nicht jeder, tut mir leid für dich.
>
> Kann ja sein, aber dann sollte man nicht behaupten, dass einfache
> Logikgatter am Aussterben seien.  Wie schon mehrere hier dargelegt
> haben, sind sie das keineswegs, nur die alten 14- und 16-pinnigen
> „Käfer“ wird über kurz oder lang niemand mehr herstellen wollen.

OK mein Fehler, denn genau diese alten 14pol bis 16pol meinte ich.
Unbetritten ist das mein Freund gerne solche ungenauen Angaben nutzt um
mal "reinzuhauen". Das ändert aber nicht an Tatsachen das es Gründe gibt
Logik manuell aufzubauen.

Wie ja schon festgestellt wurde gibt es immer weniger 74er ohne Zusätze
aka 7400 und nicht mehr alle 74er in S, LS, F, AC, AHC, AHCT, HC, HCT
usw. (habe ich eine Familie vergessen?), auch gab es nie alle 74er in
allen Familien soweit ich weiss.

Bei den 4000er habe ich lange nicht mehr nachgeschaut

Ist zwar kein 74er aber den SN75162 gibt es nicht mehr als DIL nur noch
als SMD

: Bearbeitet durch User
Autor: Steini (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
>  nur die alten 14- und 16-pinnigen
> „Käfer“ wird über kurz oder lang niemand mehr herstellen wollen.

Naja, so ein simples Schieberegister mit Latch und richtig Pegel, als
Alternative zu einem Portexpander mit I2C, ist schon was Feines und das
wird es auch noch eine Weile geben.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:

> Das ändert aber nicht an Tatsachen das es Gründe gibt
> Logik manuell aufzubauen.

Dank der Verfügbarkeit dieser Einzelgatter jedoch seltener als früher.

Am ehesten sehe ich da noch einfache Diodenlogik: eine Doppeldiode
und ein Widerstand statt eines OR beispielsweise.  Bei den Single-Gates
braucht man noch den obligatorischen Abblock-C, sodass es dort ebenfalls
zwei Bauteile sind.

Ansonsten ist halt ein einzelner Transistor um Welten langsamer als
ein fertiges Gatter.

> Wie ja schon festgestellt wurde gibt es immer weniger 74er ohne Zusätze
> aka 7400 und nicht mehr alle 74er in S, LS, F, AC, AHC, AHCT, HC, HCT
> usw. (habe ich eine Familie vergessen?), auch gab es nie alle 74er in
> allen Familien soweit ich weiss.

Klar, dafür sind es einfach zu viele Familien.  Den alten 7400 (ohne
Buchstaben) wird wohl kaum noch einer nachtrauern, H erst recht nicht.

HC/HCT sind immer noch präsent, einige neue Familien entstanden, die
teils bis teilweise 0,8 V Vdd herunter benutzbar sind, teils auch
als Pegelwandler zwischen verschiedenen voltage domains arbeiten
können.  Letzteres braucht man heutzutage häufiger als früher.

> Bei den 4000er habe ich lange nicht mehr nachgeschaut

Die originalen 4000er waren ja auch nicht gerade flink, vor allem
bei kleinen Spannungen.  Die Elemente, die es wert waren, wurden
dann eher in 74HC integriert als 74HC40xx.

Den einzigen Anwendungsfall für originale 4000er würde ich in
Versorgungsspannungen größer als 5 V sehen.

Steini schrieb:
> Naja, so ein simples Schieberegister mit Latch und richtig Pegel, als
> Alternative zu einem Portexpander mit I2C, ist schon was Feines und das
> wird es auch noch eine Weile geben.

Ja, die Rede war oben ja eher von Gatter-„Käfern“.  74HC595 hat schon
seine Berechtigung, natürlich auch durch die weite Verbreitung von SPI.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> OK mein Fehler, denn genau diese alten 14pol bis 16pol meinte ich.

Von diesen Bausteinen war aber nicht die Rede, sondern von
EINZELGATTERN.

> Unbetritten ist das mein Freund gerne solche ungenauen Angaben nutzt um
> mal "reinzuhauen".

Falls Du mich mit "mein Freund" meinen solltest, muss ich deutlich
widersprechen. Eine Freundschaft geht von einer beidseitigen
Freundschaftserklärung aus. Diese habe ich Dir gegenüber niemals
ausgesprochen, und ich sehe auch keinen Grund, dies jemals zu tun.

> Das ändert aber nicht an Tatsachen das es Gründe gibt
> Logik manuell aufzubauen.

Das ist etwas komplett anderes. Ich habe niemals behauptet, dass es
dafür keinen Grund gäbe, sondern schon in meiner ursprünglichen
Nachricht ganz klar und unmissverständlich geschrieben: "Wenn die
Signalpegel logikkompatibel sind, [...]". Diskret aufgebaute Logik hat
durchaus ihre Daseinsberechtigung, nur eben nicht mehr im Bereich von
Signalpegeln, für die es kommerziell erhältliche integrierte Bausteine
gibt.

> auch gab es nie alle 74er in
> allen Familien soweit ich weiss.

Das ist durchaus korrekt.

> Bei den 4000er habe ich lange nicht mehr nachgeschaut

Ich auch nicht. Diese Familie ist hauptsächlich dann interessant, wenn
man eine eher hohe Versorgungsspannung hat und dafür eher langsame
Logikbausteine mit sehr geringer Stromaufnahme benötigt. "Moderne"
stromsparende Logik arbeitet aber auch bzw. nur mit geringen
Versorgungsspannungen; deswegen finden dort die Innovationen statt.
Microcontroller mit Stromaufnahmen von <=1uA waren vor nicht allzu
langer Zeit ansonsten noch als kommerzielle Produkte undenkbar.

> Ist zwar kein 74er aber den SN75162 gibt es nicht mehr als DIL nur noch
> als SMD

Und damit wären wir wieder bei meiner obigen Vermutung: solche Bausteine
(IEEE 488-Leitungstreiber) im DIL-Gehäuse benötigt man nur noch für die
Reparatur antiker Messgeräte. Im konkreten Fall kann man aber einen
einfachen Adaptersockel von SOIC auf DIL einsetzen.

Autor: Clemens L. (c_l)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> nicht mehr alle 74er in S, LS, F, AC, AHC, AHCT, HC, HCT usw.
> (habe ich eine Familie vergessen?)

In DIP: ABT, ACT, ALS, AS, BCT, FCT. (Und sogar für LV und LVC gibt es
Käfer.)
http://www.ti.com/logic-circuit/buffer-driver-tran...

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
