Hallo Forum,

wie im Bild im Anhang zu sehen habe ich eine Polwendeschaltung, aus
welcher ich gerne zwei Digitalsignale (5V) generieren würde.

--> Spannungsdifferenz +15 -> Signal 1 high
--> Spannungsdifferenz -15 -> Signal 2 high
(-> Spannungsdifferenz = beide Signale low)


Mein (Verständnis-)Problem ist, dass sich der Massebezug verschiebt.
Könnt ihr mich auf den richtigen Weg schubsen, was mein Stichwort ist?



Danke :)

Autor: Konstantin (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
galvanisch getrennter Differenzenverstärker schrieb:
> Könnt ihr mich auf den richtigen Weg schubsen, was mein Stichwort ist?

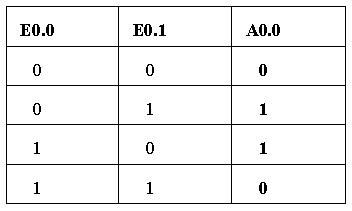

Stichwort Optokoppler und XOR-Gatter.

Autor: Stefan Us (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das kann man mit zwei Optokopplern leicht lösen, deren LEDs man
antiparallel schaltet. Je nach Polung wird einer der beiden Optokoppler
aktiviert.

: Bearbeitet durch User
Autor: Konstantin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan U. schrieb:
> Je nach Polung wird einer der beiden Optokoppler
> aktiviert.

Genau. Dann ist das XOR sogar überflüssig.

Autor: galvanisch getrennter Differenzenverstärker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau das war's. Merci Stefan Us (stefanus)


Dazu zum LED-eingang aufgrund der geringen Sperrspannung eine Diode in
Reihe.
Zur Strombegrenzung noch einen Widerstand, gell?

Gibt es integrierte OK-Chips, die über eine höhere Sperrspannung
verfügen?

Autor: Route 66 (route_66)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
galvanisch getrennter Differenzenverstärker schrieb:
> Dazu zum LED-eingang aufgrund der geringen Sperrspannung eine Diode in
> Reihe.

Das ist Quatsch, denn...

Stefan U. schrieb:
> Das kann man mit zwei Optokopplern leicht lösen, deren LEDs man
> antiparallel schaltet.

...begrenzt die Sperrspannung der einen auf die Flussspannung der
anderen.

Und ja, Strombegrenzung z.B. mit Widerstand ist Pflicht.

Autor: Stefan Us (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Dazu zum LED-eingang aufgrund der geringen Sperrspannung eine
> Diode in Reihe.

Nein, nicht nötig.

In o-----[===]---+---|>|------+ Optokoppler 1
                 |            |
                 +---|<|------+ Optokoppler 2
                              |
   o--------------------------+

Egal wie herum du Spannung anlegst, am Optokoppler wird nie mehr als
1,5V anliegen, wegen der beiden LEDs.

> Zur Strombegrenzung noch einen Widerstand, gell?

Ja sicher.

> Gibt es integrierte OK-Chips, die über eine höhere
> Sperrspannung verfügen?

Nicht nötig.

: Bearbeitet durch User
Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo ist das Bezugspotential?
wenn es, wie gezeichnet,  die untere Leitung am Eingang ist entstehen am
Ausgang nur 15V+ und 0V.

-15 V entsteht dadurch, dass die +15V zu Masse erklärt wird.
