Forum: Platinen Durchkontaktierung: Restring auf Innenlagen


Autor: Dergute Weka (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Wenn ich eine >2 Lagen Platine hab' und setz' dort z.B. mittels KiCad
ein Via mit z.B. Lochdurchmesser 0.4mm und Paddurchmesser 0.6mm, dann
liegen da ja auf allen Innenlagen jeweils auch Pads mit 0.6mm
durchmesser rum.
Jetzt hab' ich aber ein paar HF-lastige Verbindungen, da stoeren mich
die 0.6mm Pads auf den Innenlagen. Da haett' ich gerne nur den
Via-"Schlauch" aus Kupfer ohne die Pads auf den Innenlagen. Pads nur auf
den beiden Aussenlagen.

In den "Readme before Ordering..." Unterlagen vom Elecrow steht, dass
sie eine "Minimum ring size (for soldering)" von 6mil haben wollen.
Kann ich das so interpretieren, dass diese 6mil Mindest-Restring nur
fuer Layer gelten, wo ich mit dem Signal auch von dem Via weggehen will
- also nur fuer Aussen?
Oder braucht der PCB-Fertiger die Restringreste der Innenlagen in der
Viabohrung, damit sich da das Kupfer besser anlagern kann oder aus
sonstigen religioesen oder weltanschaulichen Gruenden?

Gruss
WK

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Dergute Weka (derguteweka)

>Jetzt hab' ich aber ein paar HF-lastige Verbindungen, da stoeren mich
>die 0.6mm Pads auf den Innenlagen. Da haett' ich gerne nur den
>Via-"Schlauch" aus Kupfer ohne die Pads auf den Innenlagen. Pads nur auf
>den beiden Aussenlagen.

Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
nix kontaktiert wird. Dort ist gar nichts bzw. Löcher, wenn dort
Polygone liegen.

>fuer Layer gelten, wo ich mit dem Signal auch von dem Via weggehen will
>- also nur fuer Aussen?

Man kann auch Innenlagen kontaktieren.

>Oder braucht der PCB-Fertiger die Restringreste der Innenlagen in der
>Viabohrung, damit sich da das Kupfer besser anlagern kann oder aus
>sonstigen religioesen oder weltanschaulichen Gruenden?

;-)

Autor: Dergute Weka (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Falk B. schrieb:
> Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
> nix kontaktiert wird. Dort ist gar nichts bzw. Löcher, wenn dort
> Polygone liegen.

Ja, genau darum geht's mir. Also wenn gescheite CAD-Tools das so
generieren, dann wirds der PCB-Hersteller also auch so machen koennen,
d.h. das ist nix exotisches, wenn man Vias ohne Restringe auf den
Innenlagen hat?

Falk B. schrieb:
> Man kann auch Innenlagen kontaktieren.
Janee, is klar. Fuer meinen konkreten Fall reichen halt die Aussenlagen.

Gruss
WK

Autor: Georg (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dergute W. schrieb:
> Oder braucht der PCB-Fertiger die Restringreste der Innenlagen in der
> Viabohrung

Nein, aber sie wegzulassen ist Augenwischerei: der geforderte Restring
ist i.A. definiert durch die möglichen Toleranzen beim Bohren (beim
grössten möglichen Versatz muss noch etwas Cu übrig sein). Die sind aber
die gleichen, wenn da kein Pad vorgesehen ist, m.a.W. du kannst da auch
nicht näher mit einer Leiterbahn an die Bohrungen ranfahren, nur siehst
du das in dem Fall nicht.

Also entweder macht man da Pads mit dem durch die Toleranzen bedingten
minimalen Restring, oder man setzt die DRC-Parameter so, dass der nötige
Abstand von der Bohrung auch ohne Pad eingehalten werden muss.

Falk B. schrieb:
> Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
> nix kontaktiert wird

Wie gesagt, am nötigen Abstand ändert das ÜBERHAUPT NICHTS! Und die
DK-Hülse wird etwas weniger stabil, weil sie nicht mit Innenlagenpads
verbunden ist, aber das spielt bei guter LP-Qualität keine Rolle.

Georg

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Georg (Gast)

>> Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
>> nix kontaktiert wird

>Wie gesagt, am nötigen Abstand ändert das ÜBERHAUPT NICHTS!

Aber sicher. Wenn ein CAD-Tool, warum auch immer, in den Innenlagen ein
rundes Pad um ein VIA generiert, obwohl dort NICHTS angeschlossen ist,
dann wird er benötigte Durchmesser der Freifläche um dieses VIA größer.

>DK-Hülse wird etwas weniger stabil, weil sie nicht mit Innenlagenpads
>verbunden ist, aber das spielt bei guter LP-Qualität keine Rolle.

Das spielt auch bei weniger Qualität keine Rolle, weil die Hülse immer
im Vollmaterial aufgebaut wird.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmmm, ich sehe gerade, daß Eagle auch für nicht angeschlossene VIAs
Restringe auf Innenlagen erzeugt. Die kann man zwar per DRC entsprechend
klein definieren, es bleibt aber ein eher unsinniger Kupferkragen.

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Falk und guter Weka.

Dergute W. schrieb:

> In den "Readme before Ordering..." Unterlagen vom Elecrow steht, dass
> sie eine "Minimum ring size (for soldering)" von 6mil haben wollen.
> Kann ich das so interpretieren, dass diese 6mil Mindest-Restring nur
> fuer Layer gelten, wo ich mit dem Signal auch von dem Via weggehen will

So verstehe ich das auch. Der minimale Restring existiert aus zwei
Gründen:

Zum einen: Wenn Du dort mit einer Leiterbahn kontaktierst, könnte sonst
durch die Ungenauigkeit beim Bohren die Verbindung dünn bis gar nicht
ausfallen.

Und zum anderen brauchst Du irgendwo auch noch eine Kontaktierung für
das galvanische Aufkupfern. Das hängt aber auch ein wenig an der
Fertigung, und ist darum nicht überall nötig. Aber wenn, dann auf jeden
Fall eine Aussenlage.

> - also nur fuer Aussen?

Es ist grundsätzlich da nötig, wo Du mit einer Leiterbahn kontaktierst.
Aussen "sollte" immer einer sein, aber wenn Du auf einer Innenlage nichs
anschliesst, brauchst Du dort auch keinen Restring.


> Oder braucht der PCB-Fertiger die Restringreste der Innenlagen in der
> Viabohrung, damit sich da das Kupfer besser anlagern kann oder aus
> sonstigen religioesen oder weltanschaulichen Gruenden?

Das Kontaktieren für das galvanische Aufkupfern ist ein Grund, aber es
langen dafür die Aussenlagen. Es sei, Du hast buried Vias, die
aufgekupfert werden müssen, bevor alles zusammenlaminiert wird. Die
brauchen dann zur Herstellung wieder ihren Restring auf den Endlagen,
die aber auch in dieser Fertigungsstufe Aussenlagen sind, aber halt
später zu Innenlagen werden.

Das Gesagte gilt für reine Durchkontaktierungen, in denen KEINE THT
Bauteile befestigt sind. Falls das aber der Fall sein sollte, so sollten
diese Durchführungen schon aus mechanischen und Lötgründen an beiden
Aussenenden ausreichend breite Restringe haben. Zusätzliche Restringe
auch auf nichtkontaktierten Innenlagen können die Hülsen noch weiter
mechanisch verankern. Es gibt Philosophien, die machen das
grundsätzlich, und welche, die machen das nicht. Meistens wird es wohl
nicht nötig sein. ;O)

Falk B. schrieb:

>>> Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
>>> nix kontaktiert wird
>
>>Wie gesagt, am nötigen Abstand ändert das ÜBERHAUPT NICHTS!
>
> Aber sicher. Wenn ein CAD-Tool, warum auch immer, in den Innenlagen ein
> rundes Pad um ein VIA generiert, obwohl dort NICHTS angeschlossen ist,
> dann wird er benötigte Durchmesser der Freifläche um dieses VIA größer.

Die Freifläche wird aber auch für die Toleranz der Bohrung benötigt. Du
gewinnst NICHT
den Restring an Platz. Typischerweise hast Du den Restring so gewählt,
dass er die Toleranz der Bohrung abdeckt. ;O)

Was Du gewinnst, ist lediglich eine zusätzliche Abstands-RESERVE, auf
die Du Dich aber nicht verlassen darfst.


>>DK-Hülse wird etwas weniger stabil, weil sie nicht mit Innenlagenpads
>>verbunden ist, aber das spielt bei guter LP-Qualität keine Rolle.
>
> Das spielt auch bei weniger Qualität keine Rolle, weil die Hülse immer
> im Vollmaterial aufgebaut wird.

Es gibt manchmal Haftungsprobleme der Durchkontaktierung an der Wandung,
wenn der Bohrer vorher stumpf war, und das Material dort zu heiss
geworden ist.
Oder durch andere Verschmutzung. Ist aber nur bei Vias von Belang, die
als Montagepunkt für THT Bauteile dienen.

Befestigungsbohrungen, die eigentlich nicht durchkontaktiert sein
müssten, aber es aus Fertigungsgründen (nur einmal Bohren, kein NDK
Fertigungsschritt) doch sind, sollten trozdem auf beiden Enden Restringe
zur mechanischen Absicherung haben, weil sie sonst herausfallen(!) und
Kurzschlüsse machen können. Je größer der Durchmesser einer
Durchkontaktierung wird, um so schlechter hält sie im Loch. Von daher
ist die Idee, zumindest bei DKs über einigen Millimetern Durchmesser
auch auf nichtkontaktierten Innenlagen Restringe vorzusehen,
nachzuvollziehen.

Bei reinen Vias sieht das natürlich anders aus.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

Autor: Georg (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Falk B. schrieb:
> dann wird er benötigte Durchmesser der Freifläche um dieses VIA größer

Eben nicht. Das minimale Pad ist so gross, dass eine versetzte Bohrung
noch innerhalb liegt. Ganz genauso gross muss der Platz sein, den die
versetzte Bohrung einnehmen kann, auch wenn kein Pad da ist. Davon muss
die Leiterbahn Abstand halten - genausoviel wie wenn ein minimales Pad
da wäre.

Aber es war mir klar, dass du widersprechen würdest - du bist ja der
grosse geniale Falk, der nie nie zugeben kann, dass etwas auch nur ein
kleines bisschen anders ist als von dir behauptet. Schade, bis dahin
hast du dich als qualifiziert gezeigt, aber sobald man ein bisschen
widerspricht, bist du der ganz normale Internetpöbler, und deine ganze
Qualifikation ist für nichts mehr gut.

Georg

Autor: Werner H. (pic16)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Eben nicht.

Eben doch! Du solltest (wenn vorhanden) erst mal deinen Verstand
einschalten bevor du hier andere Nutzer beschimptst!

Autor: Gerd E. (robberknight)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:
> ein Via mit z.B. Lochdurchmesser 0.4mm und Paddurchmesser 0.6mm,
[...]
> In den "Readme before Ordering..." Unterlagen vom Elecrow steht, dass
> sie eine "Minimum ring size (for soldering)" von 6mil haben wollen.

Dir ist bewusst daß das nicht zusammenpasst?

6mil Restring wäre bei 0,4mm Bohrung etwa 0,7mm Paddurchmesser.

Wenn Du 0,6mm haben willst, musst Du 0,3mm bohren.

Autor: Dergute Weka (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Werner H. schrieb:
> Georg schrieb:
>> Eben nicht.
>
> Eben doch!

Louis de Funes wuerde jetzt sagen:

Eben ohh!

Egal; Merci fuer die Infos.

Gruss
WK

Autor: Joe F. (easylife)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

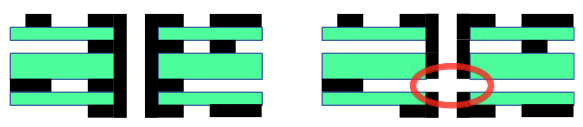

Es ist eine reine Vermutung (man müsste mal einen Fertiger fragen):

Ich kann mir vorstellen, dass es sicherer ist in der Innenlage ein
bisschen Kupfer um die Via-Bohrungen zu haben.
Wenn auf den Innenlagen Kupfer nur mit etwas Abstand zum Via vorhanden
ist, und direkt am Via keines, dann könnte beim Verpressen hier evtl.
ein kleiner Spalt zwischen den Prepregs bleiben, der die
Durchkontaktierung fehlerhaft machen könnte.
Wie gesagt, reine Vermutung.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Die beschriebene Thematik hatte ich neulich mit einem Mitarbeiter des
Leiterplattenherstellers KSG ausführlich diskutiert, und zwar für
Leiterplatten, die u.a. auch Dickkupferlagen enthalten. Seine Empfehlung
bestand darin, nicht angeschlossene Kupferringe in Innenlagen
wegzulassen, da der Bohrer durch jede Kupferschicht etwas abgelenkt
werden könne, insbesondere bei sehr dünnen Bohrern in dicken
Kupferlagen. Für die ordnungsgemäße Ausführung der Durchkontaktierung
würde heutzutage kein Kupfer mehr auf allen Innenlagen benötigt. Bei
unnötig kleinen runden Kupferringen bestünde eher die Gefahr, dass sie
beim Bohren mitgerissen würden und dann "durchdrehen".

Bei einer ganz anderen Leiterplatte war ich erstaunt, welche einen
gewaltigen Einfluss die Kupferringe der Innenlagen auf den
Wellenwiderstand haben, insbesondere in viellagigen Aufbauen, bei denen
es zu einer Verschachtelung von Kupferringen und benachbarten
Versorgungslagen kommt. Dort konnte ich schon einen Einbruch von 100 Ohm
auf unter 80 Ohm beobachten.

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk B. schrieb:
> Ein gescheitens CAD-Tool generiert keine Pads in Innenlagen, wenn dort
> nix kontaktiert wird. Dort ist gar nichts bzw. Löcher, wenn dort
> Polygone liegen.

Ein gescheites Tool kann das wahlweise :)
AD17: Gerber output Job, "Layers: Include unconnected mid-layer pads".

Dergute W. schrieb:
> das ist nix exotisches, wenn man Vias ohne Restringe auf den
> Innenlagen hat?

IMHO kein Problem, fertigen seit Jahren industriell so. Frag' Deinen
PCB-Fertiger was er davon hält.

rgds

Autor: Dergute Weka (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Andreas S. schrieb:
> Bei einer ganz anderen Leiterplatte war ich erstaunt, welche einen
> gewaltigen Einfluss die Kupferringe der Innenlagen auf den
> Wellenwiderstand haben, insbesondere in viellagigen Aufbauen, bei denen
> es zu einer Verschachtelung von Kupferringen und benachbarten
> Versorgungslagen kommt. Dort konnte ich schon einen Einbruch von 100 Ohm
> auf unter 80 Ohm beobachten.

<oettinger-mode=on>
es wi sei in tschoermeni:
Siss is se poodles core.
<oettinger-mode=off>

Gruss
WK

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe F. schrieb:
> Ich kann mir vorstellen, dass es sicherer ist in der Innenlage ein
> bisschen Kupfer um die Via-Bohrungen zu haben.

Nein, entweder kein Kupfer oder viel Kupfer. Ein bisschen Kupfer kann
beim Bohren mitgerissen werden.

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Nein, entweder kein Kupfer oder viel Kupfer. Ein bisschen Kupfer kann
> beim Bohren mitgerissen werden.

Creeping Horror :)
Man stelle sich vor, die daran angeschlossene Leiterbahn hat nur 0,2mm
Breite und 35u Stärke. Dann hängt ja das Mitreissen des daran
angeschlossenen Restrings davon ab, ob die Leiterbahn stark genug ist
das zu verhindern. Bei dem Lieferanten von dem die Aussage kommt würde
ich nixmehr kaufen.

rgds

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
6a66 schrieb:
> Bei dem Lieferanten von dem die Aussage kommt würde
> ich nixmehr kaufen.

Ich würde eher nichts bei einem Lieferanten kaufen, der derartige
mögliche Qualitätsmängel verleugnet oder eben keine qualifizierte
Beratung anbietet. Die wirklich guten Leiterplattenhersteller kennen und
untersuchen auch fortlaufend die Grenzen ihrer Fertigungsprozesse. Ich
hatte bei dem Gespräch mit dem Mitarbeiter von KSG den Eindruck, dass er
sehr genau wusste, wovon er spricht. Um hierbei etwas klarzustellen: er
hat keineswegs behauptet, dass deren Qualität so schlecht sei, dass
jedes runde Pad auf einer Innenlage losgerissen werde. Es ging
hauptsächlich um viel zu kleine Pads auf Innenlagen. Seriöse Hersteller
werden dann den Kunden über solche drohenden Probleme informieren.

Wir reden hier nicht über Billigkram für Consumerelektronik und
Hobbybastler, sondern über Premiumqualität für professionelle
Anwendungen mit extrem hohen Anforderungen an Strom- und
Temperaturbelastbarkeit. Spätestens wenn es um eine Fertigung nach IPC
A-600 Klasse 3 geht, heißt es nicht mehr: "Ach, das wird schon irgendwie
gehen.".

Autor: 6a66 (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Ich würde eher nichts bei einem Lieferanten kaufen, der derartige
> mögliche Qualitätsmängel verleugnet oder eben keine qualifizierte
> Beratung anbietet. Die wirklich guten Leiterplattenhersteller kennen und
> untersuchen auch fortlaufend die Grenzen ihrer Fertigungsprozesse. Ich
> hatte bei dem Gespräch mit dem Mitarbeiter von KSG den Eindruck, dass er
> sehr genau wusste, wovon er spricht.

0,3mm Bohrung und 0,15mm Restring sind jetzt mal keine Rocket Science.
Die bekomme ich in China von Elecrow (klar, mit Abstrichen ...).
Klar ist Qualitätssicherung und die Dokumentation vom Lieferanten zum
Kunden das A und O.
Aber so wie es nun mal da stand:
Andreas S. schrieb:
> Nein, entweder kein Kupfer oder viel Kupfer. Ein bisschen Kupfer kann
> beim Bohren mitgerissen werden.
hört sich das an dass man da aufpassen muss.
Jeder Lieferant der bei einer solchen trivialen Angelegenheit (im
Industriebereich!!) auch nur zuckt oder Bedenken anmeldet bedarf einer
genaueren Betrachtung. Vielleicht bin ich auch nur verwöhnt. Aber man
stelle sich mal vor:
Du bekommst eine Leiterplatte und da sind auch nur 1% der Lötaugen an
Leiterzügen durch "Mitreißen" verdreht. Die Kerbwirkung kann zum
partiellen Abriss des Leiterzuges führen, damit zur
Querschnittsverminderung, .... und zu einem schleichenen Ausfall (beim
Kunden).
Wenn Elecrow sowas liefern würde würden die hier in der Luift zerrissen.
Ebenso auch jeder vernünftige Lieferant. Deswegen:
So eine Aussage von einem deutschen Lieferanten stellt mir die
Nackenhaare auf.

rgds

Autor: Christian B. (luckyfu)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
6a66 schrieb:
> Du bekommst eine Leiterplatte und da sind auch nur 1% der Lötaugen an
> Leiterzügen durch "Mitreißen" verdreht. Die Kerbwirkung kann zum
> partiellen Abriss des Leiterzuges führen, damit zur
> Querschnittsverminderung, .... und zu einem schleichenen Ausfall (beim
> Kunden).

Wie soll sich denn bitte ein Lötauge "verdrehen"? die Innenlagen sind
fest verpresst, wenn gebohrt wird. Die Außenlagen sind blankes Kupfer,
wenn gebohrt wird. Da kann sich nichts verdrehen. Eine andere Geschichte
ist das Weglaufen des Bohrers. Das kann bei dickem Kupfer und dünnen
Bohrern tatsächlich ein Problem sein. Das kann man aber durch geringere
Paketierung umgehen. Kostet dann allerdings etwas mehr, da Eben statt 6
vielleicht nur 4 Nutzen gleichzeitig gebohrt werden können. Wenn
mechanische Sacklöcher dabei sind spielt's keine Rolle mehr, dann ist
sowieso nur einfache Paketierung möglich.

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian B. schrieb:
> Wie soll sich denn bitte ein Lötauge "verdrehen"? die Innenlagen sind
> fest verpresst, wenn gebohrt wird. Die Außenlagen sind blankes Kupfer,
> wenn gebohrt wird.

Fragst Du bitte:

Andreas S. schrieb:
> Nein, entweder kein Kupfer oder viel Kupfer. Ein bisschen Kupfer kann
> beim Bohren mitgerissen werden.

rgds

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und noch einmal: Es geht nicht um Kupferringe, die hinreichend groß
sind, d.h. den Herstellerspezifikationen entsprechen. Und es geht auch
nicht um Standardleiterplatten mit 18um- oder 35um-Kupferlagen und einer
Gesamtdicke von 1,5mm oder so. Wenn aber z.B. ein Bohrloch mit 0,5mm in
eine Kupferscheibe mit ebenfalls 0,5mm gebohrt werden soll, bedeutet das
nicht, dass das Kupfer sauber ausgebohrt wird. Stattdessen kann auch das
Kupfer mitgerissen werden. Je dicker die Kupferschicht ist, desto größer
ist die Wahrscheinlichkeit, dass es hierdurch zu einer Beschädigung
kommt oder der Bohrer wegdriftet. Bevor man nun also solch ein zu
kleines Pad stehenlässt und hofft, dass es die später entstehende
Kupferhülse stabilisiere, sollte man es lieber weglassen.

Und wie schon erwähnt, kommt es auch darauf an, welche Qualität nach
IPC-A-600 (Abnahmekriterien) und IPC-6012 (Qualifikation und
Leistungsspezifikation für starre Leiterplatten)  gefordert wird.
Billiganbieter werden dies entweder gar nicht spezifizieren oder ggf.
Klasse 1 angeben. Bessere Anbieter produzieren üblicherweise gemäß
Klasse 2, aber immer unter dem Vorbehalt, dass die bereitgestellten
Layoutdaten ebenfalls die entsprechenden Entwurfsmerkmale aufweisen,
z.B. Teardrops.

Außerdem verstehe man die Aussage des folgenden Zitats: "Any PCB
manufacturer can claim to be compliant with IPC-6012 and able to
manufacture to meet any of the classes. However submission of a sample
product and the accompanying coupons to an outside laboratory to measure
conformity will provide them with certified test results confirming
their capabilities."

Das bedeutet also, dass die letzte chinesiche Hinterhofbude munter
behaupten könne, nach IPC-6012/A-600 gefertigt zu haben, aber erst die
unabhängige Begutachtung den tatsächlichen Qualitätsnachweis erbringt.

Autor: 6a66 (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Wenn aber z.B. ein Bohrloch mit 0,5mm in
> eine Kupferscheibe mit ebenfalls 0,5mm gebohrt werden soll,

Das ist latürnich Humbug. Das liegt aber nicht am CAE Tool sondern ist
ein User-Problem :)

Andreas S. schrieb:
> Bevor man nun also solch ein zu
> kleines Pad stehenlässt und hofft, dass es die später entstehende
> Kupferhülse stabilisiere, sollte man es lieber weglassen.

Wo nichts stehenbleibt kann nichts stabilisieren. Auch ein wegen
verlaufenem Bohrer stehengebliebener Halbmond kann nix stabilisieren :)

Also: Entweder vernünftige Restringe oder lieber garnicht.

Ich denke wir liegen auf derselbem Spur - nur vielleicht nebeneinander.

rgds

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian B. schrieb:
> Wie soll sich denn bitte ein Lötauge "verdrehen"?

Wenn der Hersteller stumpfe Bohrer verwendet. Lässt sich leicht
verhindern, die Bohrmaschinen wechseln automatisch nach x Hüben den
Bohrer, und x muss der Hersteller eben geeignet wählen. Das ist übrigens
kein ernsthafter Kostenfaktor. Nebenbei: es gibt auch die randlose
Anbindung von Leiterbahnen an Vias - da ist das noch viel kritischer,
aber trotzdem machbar, wurde schon vor Jahrzehnten angeboten als
"randlose Durchkontaktierung".

Christian B. schrieb:
> Eine andere Geschichte
> ist das Weglaufen des Bohrers

Das muss der Hersteller ja angeben, das ist Bestandteil des minmalen
Restrings, denn der muss ja, wie schon mehrfach erklärt, den maximalen
Versatz der Bohrung enthalten.

Christian B. schrieb:
> Das kann man aber durch geringere
> Paketierung umgehen.

Eben, dann kann der Hersteller auch weniger Restring angeben. Einer der
Gründe, warum eine Fertigung mit geringeren Toleranzen halt auch teurer
ist.

Georg

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
