Wie funktioniert PWM beim ATmega328

[Marinus O. (marinus_o)]

Hallo zusammen,

Ich setze mich nun schon seit einiger Zeit mit Mikrocontrollern
auseinander, bin aber noch ein ziemlicher Noob, wenn es darum geht die
Prozesse zu verstehen, welche im Hintergrund ablaufen. Eins stößt mir
besonders vor den Kopf, Stichwort:PWM. Meines wissens besitz der Arduino
keinen D/A-Wandler, sondern regelt dies über PWM. Nur gibt es bei der
Sache einen kleinen Haken. Um das Signal aufrecht zu erhalten, muss doch
der Controller ständig Regeln. Wenn ich aber in der Zwischenzeit etwas
anderes mache, z.B. delay() hat er doch keine Zeit mehr das Signal
aufrecht zu erhalten.
Bsp

loop(){
   analogWrite(3,255);//volle Leistung
   delay(1000);       //Immer noch volle Leistung
                      //sollte aber eigentlich von delay() blockiert sein.

   analogWrite(3,125);//halbe Leistung

}

Wo liegt mein Denkfehler?

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Marinus O. schrieb:
> sollte aber eigentlich von delay() blockiert sein.
Warum sollte das delay() irgendwas blockieren?
Die PWM ist in Hardware auf dem AVR vorhanden. Sie läuft quasi als
"Coprozessor" nebenher.

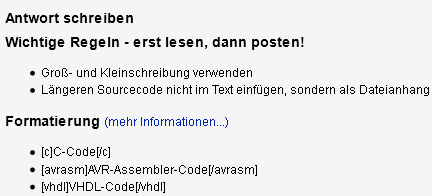

BTW: bitte die [c] Tags zum formatieren nehmen.

[Stefan K. (stefan64)]

Die PWM erzeugt ein eigenständiger Timer. Die CPU muss nach dem
(einmaligen) Festlegen des PWM-Verhältnisses nicht mehr tun, um die PWM
aufrecht zu erhalten.

[Axel S. (a-za-z0-9)]

Lothar M. schrieb:
> Die PWM ist in Hardware auf dem AVR vorhanden.

Stefan K. schrieb:
> ie PWM erzeugt ein eigenständiger Timer. Die CPU muss nach dem
> (einmaligen) Festlegen des PWM-Verhältnisses nicht mehr tun

Das dürfte speziell für Arduino auf AVR nicht stimmen, weil er mehr
analoge Ausgänge bietet als er Hardware PWM-Kanäle hat. Es wird also
eine Soft-PWM sein, wo der Timer nur noch als Interrupt-Quelle genutzt
wird und die ISR die digitalen(!) Ausgänge passend zu den zugewiesenen
Analogwerten ein- bzw. ausschaltet.

Aber natürlich funktioniert das auch dann noch, wenn man eine
Verzögerungsschleife auf die harte Tour mit busy waiting macht.

[Dieter F. (Gast)]

Axel S. schrieb:
> Es wird also
> eine Soft-PWM sein, wo der Timer nur noch als Interrupt-Quelle genutzt
> wird und die ISR die digitalen(!) Ausgänge passend zu den zugewiesenen
> Analogwerten ein- bzw. ausschaltet.

Ja, das kann man hier auch "erahnen"

https://www.arduino.cc/en/Reference/AnalogWrite

...
The PWM outputs generated on pins 5 and 6 will have higher-than-expected
duty cycles. This is because of interactions with the millis() and
delay() functions, which share the same internal timer used to generate
those PWM outputs. This will be noticed mostly on low duty-cycle
settings (e.g 0 - 10) and may result in a value of 0 not fully turning
off the output on pins 5 and 6.
...

[momo (Gast)]

Axel S. schrieb:
> Das dürfte ...
> Es wird also ...

Auch was definitives?

[Einer K. (Gast)]

momo schrieb:
> Axel S. schrieb:
>> Das dürfte ...
>> Es wird also ...
>
> Auch was definitives?

Ja!

Der AVR Arduino Core nutzt Hardware PWM.
Für den Uno (ATMega328P) gilt: 3 Timer 6 PWM Kanäle.

Natürlich gibt es auch Software PWM Libs.
Aber die haben nichts mit dem analogWrite() des Arduino Core zu tun.

[Axel S. (a-za-z0-9)]

momo schrieb:
> Axel S. schrieb:
>> Das dürfte ...
>> Es wird also ...
>
> Auch was definitives?

Wer es genau wissen will, soll halt die Quellen der Arduino-Lib lesen.
Da ich diese Lib nicht verwende, werde ich es sicher nicht tun.
Andererseits sind es definitiv mehr "analoge" Ausgänge als PWM-Kanäle.
Es kann also nur Soft-PWM sein.

Für die Frage des TE ist das ein unerhebliches Detail. Sowohl Hardware-
als auch Software-PWM funktionieren im Hintergrund.

[Einer K. (Gast)]

Axel S. schrieb:
> Andererseits sind es definitiv mehr "analoge" Ausgänge als PWM-Kanäle.
> Es kann also nur Soft-PWM sein.
Nein!

Siehe:
> PWM Digital I/O Pins  6
In: https://store.arduino.cc/arduino-uno-rev3

[Zwei Meinungen (Gast)]

Arduino F. schrieb:
> Natürlich gibt es auch Software PWM Libs.
> Aber die haben nichts mit dem analogWrite() des Arduino Core zu tun.

Axel S. schrieb:
> Es kann also nur Soft-PWM sein.

Wer hat recht?

[Einer K. (Gast)]

Ich!
(dieses mal)
https://www.arduino.cc/en/Tutorial/SecretsOfArduinoPWM
https://playground.arduino.cc/Main/TimerPWMCheatsheet
https://www.arduino.cc/en/Reference/AnalogWrite

Und nein, ein Delay, oder Interrupt stört die PWM nicht.

Nachtrag, für die ganz ungläubigen:
https://github.com/arduino/Arduino/blob/master/hardware/arduino/avr/cores/arduino/wiring_analog.c
Da findet sich der Quellcode von analogWrite()

[Wolfgang (Gast)]

Marinus O. schrieb:
> Meines wissens besitz der Arduino keinen D/A-Wandler, sondern
> regelt dies über PWM.

So kann man sich täuschen. Es hängt davon ab, welcher Prozessor auf dem
Arduino sitzt. Der Arduino Due hat zwei echte D/A-Wandler.

[M. K. (sylaina)]

Zwei Meinungen schrieb:
> Wer hat recht?

Der Fanboy hat recht und der Axel nicht. Beim analogWrite() sollte man
halt auch mal bedenken, dass es mehr als nur das Arduino Uno Board gibt
;)

[Le X. (lex_91)]

Lothar M. schrieb:
> Marinus O. schrieb:
>> sollte aber eigentlich von delay() blockiert sein.
> Warum sollte das delay() irgendwas blockieren?

Natürlich blockiert delay() "irgendwas", nämlich die CPU.

Die ist zwar nicht für die Erzeugung des PWM-Signals zuständig, das
macht die jeweilige Peripherie.
Trotzdem ist deine polemische Scheinfrage mehr als unangebracht.

[Stefan F. (Gast)]

Ich zittiere mal aus der Datei wiring_analog.c für AVR Mikrocontroller:

// Right now, PWM output only works on the pins with
// hardware support.  These are defined in the appropriate
// pins_*.c file.  For the rest of the pins, we default
// to digital output.
void analogWrite(uint8_t pin, int val)
{
  // We need to make sure the PWM output is enabled for those pins
  // that support it, as we turn it off when digitally reading or
  // writing with them.  Also, make sure the pin is in output mode
  // for consistenty with Wiring, which doesn't require a pinMode
  // call for the analog output pins.
  pinMode(pin, OUTPUT);
  if (val == 0)
  {
    digitalWrite(pin, LOW);
  }
  else if (val == 255)
  {
    digitalWrite(pin, HIGH);
  }
  else
  {
    switch(digitalPinToTimer(pin))
    {
      // XXX fix needed for atmega8
      #if defined(TCCR0) && defined(COM00) && !defined(__AVR_ATmega8__)
      case TIMER0A:
        // connect pwm to pin on timer 0
        sbi(TCCR0, COM00);
        OCR0 = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR0A) && defined(COM0A1)
      case TIMER0A:
        // connect pwm to pin on timer 0, channel A
        sbi(TCCR0A, COM0A1);
        OCR0A = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR0A) && defined(COM0B1)
      case TIMER0B:
        // connect pwm to pin on timer 0, channel B
        sbi(TCCR0A, COM0B1);
        OCR0B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR1A) && defined(COM1A1)
      case TIMER1A:
        // connect pwm to pin on timer 1, channel A
        sbi(TCCR1A, COM1A1);
        OCR1A = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR1A) && defined(COM1B1)
      case TIMER1B:
        // connect pwm to pin on timer 1, channel B
        sbi(TCCR1A, COM1B1);
        OCR1B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR1A) && defined(COM1C1)
      case TIMER1C:
        // connect pwm to pin on timer 1, channel B
        sbi(TCCR1A, COM1C1);
        OCR1C = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR2) && defined(COM21)
      case TIMER2:
        // connect pwm to pin on timer 2
        sbi(TCCR2, COM21);
        OCR2 = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR2A) && defined(COM2A1)
      case TIMER2A:
        // connect pwm to pin on timer 2, channel A
        sbi(TCCR2A, COM2A1);
        OCR2A = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR2A) && defined(COM2B1)
      case TIMER2B:
        // connect pwm to pin on timer 2, channel B
        sbi(TCCR2A, COM2B1);
        OCR2B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR3A) && defined(COM3A1)
      case TIMER3A:
        // connect pwm to pin on timer 3, channel A
        sbi(TCCR3A, COM3A1);
        OCR3A = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR3A) && defined(COM3B1)
      case TIMER3B:
        // connect pwm to pin on timer 3, channel B
        sbi(TCCR3A, COM3B1);
        OCR3B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR3A) && defined(COM3C1)
      case TIMER3C:
        // connect pwm to pin on timer 3, channel C
        sbi(TCCR3A, COM3C1);
        OCR3C = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR4A)
      case TIMER4A:
        //connect pwm to pin on timer 4, channel A
        sbi(TCCR4A, COM4A1);
        #if defined(COM4A0)    // only used on 32U4
        cbi(TCCR4A, COM4A0);
        #endif
        OCR4A = val;  // set pwm duty
        break;
      #endif

      #if defined(TCCR4A) && defined(COM4B1)
      case TIMER4B:
        // connect pwm to pin on timer 4, channel B
        sbi(TCCR4A, COM4B1);
        OCR4B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR4A) && defined(COM4C1)
      case TIMER4C:
        // connect pwm to pin on timer 4, channel C
        sbi(TCCR4A, COM4C1);
        OCR4C = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR4C) && defined(COM4D1)
      case TIMER4D:
        // connect pwm to pin on timer 4, channel D
        sbi(TCCR4C, COM4D1);
        #if defined(COM4D0)    // only used on 32U4
        cbi(TCCR4C, COM4D0);
        #endif
        OCR4D = val;  // set pwm duty
        break;
      #endif


      #if defined(TCCR5A) && defined(COM5A1)
      case TIMER5A:
        // connect pwm to pin on timer 5, channel A
        sbi(TCCR5A, COM5A1);
        OCR5A = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR5A) && defined(COM5B1)
      case TIMER5B:
        // connect pwm to pin on timer 5, channel B
        sbi(TCCR5A, COM5B1);
        OCR5B = val; // set pwm duty
        break;
      #endif

      #if defined(TCCR5A) && defined(COM5C1)
      case TIMER5C:
        // connect pwm to pin on timer 5, channel C
        sbi(TCCR5A, COM5C1);
        OCR5C = val; // set pwm duty
        break;
      #endif

      case NOT_ON_TIMER:
      default:
        if (val < 128) {
          digitalWrite(pin, LOW);
        } else {
          digitalWrite(pin, HIGH);
        }
    }
  }
}

Das ist eindeutig kein Soft-PWM. Es zeigt auch eindeutig, dass die
Anzahl der verfügbaren PWM Ausgänge vom konkreten Chip abhängt. Pervers
finde ich, dass die Library einfach auf digitale LOW/HIGH Ausgabe
wechselt, wenn man einen Ausgang analog zu verwenden versucht, bei dem
das nicht geht.

[Axel S. (a-za-z0-9)]

Arduino F. schrieb:
> Axel S. schrieb:
>> Andererseits sind es definitiv mehr "analoge" Ausgänge als PWM-Kanäle.
>> Es kann also nur Soft-PWM sein.
> Nein!

Aha. So kann man sich irren. Ich hatte angenommen, daß Arduino jeden Pin
für analogwrite() erlaubt. Wie gesagt, ich nutze diese API nicht (ist
mir zu fett, zu langsam und allgemein zu wenig nützlich). Da hatte ich
denen einfach zu viel zugetraut.

[Patrick J. (ho-bit-hun-ter)]

Hi

Axel S. schrieb:
> Ich hatte angenommen, daß Arduino jeden Pin
> für analogwrite() erlaubt.

Erklärt aber im Nachhinein, warum der Arduino als PWM ausgewiesene Pinne
hat.

Trotzdem schön zu sehen, wie 'das Gelump' dann doch zusammen gestrickt
ist.
Gibt's da irgendwo eine Komplett-Übersicht, wo die ganzen Standard-Libs
zusammen getragen sind?

MfG

[Georg M. (g_m)]

Stefan U. schrieb:
> Das ist eindeutig kein Soft-PWM. Es zeigt auch eindeutig, dass die
> Anzahl der verfügbaren PWM Ausgänge vom konkreten Chip abhängt.

Auf Seite 2 steht:
– Six PWM Channels

( Atmel-42735B-ATmega328/P_Datasheet_Complete-11/2016 )

[Einer K. (Gast)]

Patrick J. schrieb:
> Gibt's da irgendwo eine Komplett-Übersicht, wo die ganzen Standard-Libs
> zusammen getragen sind?

https://www.arduino.cc/en/Reference/Libraries

[M. K. (sylaina)]

Patrick J. schrieb:
> Trotzdem schön zu sehen, wie 'das Gelump' dann doch zusammen gestrickt
> ist.

Das "Gelump" ist auch IMO recht gut dokumentiert was auch den Erfolg
davon durchaus erklärt.

[Patrick J. (ho-bit-hun-ter)]

Hi

Arduino F. schrieb:
> https://www.arduino.cc/en/Reference/Libraries

Wer hätte Das gedacht - die Seite habe ich schon in den Lesezeichen
*Kopf->Tisch* ... jetzt aber mit Schlagwörtern zum 'schneller finden'.

Danke für den Link, Folgende werden dort ja auch stöbern können.

MfG
