Hallo, benutzt jemand von euch so einen Lötpastendosierung zur
Handbestückung?

https://www.aliexpress.com/item/Free-ship-by-DHL-1...

So wie ich das sehe hat das Ding eine kleine Vakuumpumpoe integriert und
braucht nur noch einen Druckanschluß. Denke da wird so nen kleiner 10
Liter Speicher reichen oder wird da sehr viel Luft unnutzt abgeblasen?
Möchte da nicht unbedingt nen lauten Kompressor daneben stellen.

: Bearbeitet durch User
Autor: Hp M. (nachtmix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas O. schrieb:
> wie ich das sehe hat das Ding eine kleine Vakuumpumpoe integriert

Vakuumpumpe ist etwas übertrieben. Das ist nur eine Venturi-Düse, die,
über das Magnetventil gesteuert, mit der Druckluft betrieben wird.
https://de.wikipedia.org/wiki/Venturi-D%C3%BCse
http://www.madelltech.com/QK982Bmanual.pdf

Wie groß der Druckluftverbrauch ist, habe ich noch nicht festgestellt.

Autor: W.P. K. (elektronik24)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Habe quasi den gleichen nur mit Digitalanzeige. Nein, da ist keine Pumpe
integriert, sondern wie HP schon sagt ein Venturiventil, was aus viel
Druckluft etwas (minimal) Unterdruck produziert. Zudem sind die
Anschlüsse alle nicht wirklich dicht - das Ding zischelt die ganze Zeit
leise und verbraucht somit permanent Luft - d.h. alle paar Minuten
springt der Kompressor an, auch wenn Du nicht mit arbeitest.

Und wenn Du Unterdruck brauchst (ich zum Glück nicht), dann braucht es
dafür permanent Druckluft.

Ich dachte auch erst, dass man hier gut mit einer Druckluftflasche
arbeiten kann, aber dafür verbraucht er zu viel Luft.
Ich habe einen kleinen flüsterleisen (zum Glück) Kompressor mit einem
1,5l Tank als Puffer. Der springt beim Dispensen so ca. alle 2 Min. an;
in den Pausen (wg. Druckverlust im Dispenser) dann ca. alle 5 Min.

P.S. Habe den auch in China bestellt - kam defekt an: der eingebaute
Trafo war defekt.

: Bearbeitet durch User
Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.P. K. schrieb:
> Habe quasi den gleichen nur mit Digitalanzeige. Nein, da ist keine Pumpe
> integriert, sondern wie HP schon sagt ein Venturiventil, was aus viel
> Druckluft etwas (minimal) Unterdruck produziert. Zudem sind die
> Anschlüsse alle nicht wirklich dicht - das Ding zischelt die ganze Zeit
> leise und verbraucht somit permanent Luft - d.h. alle paar Minuten
> springt der Kompressor an, auch wenn Du nicht mit arbeitest.
>
> Und wenn Du Unterdruck brauchst (ich zum Glück nicht), dann braucht es
> dafür permanent Druckluft.

Ja, wir haben auch so ein Gerät - Unterdruck haben wir damit aber noch
nie erzeugt. Das geht in der Tat mit einem sehr hohen Druckluftverbrauch
einher.

> Ich dachte auch erst, dass man hier gut mit einer Druckluftflasche
> arbeiten kann, aber dafür verbraucht er zu viel Luft.
> Ich habe einen kleinen flüsterleisen (zum Glück) Kompressor mit einem
> 1,5l Tank als Puffer. Der springt beim Dispensen so ca. alle 2 Min. an;
> in den Pausen (wg. Druckverlust im Dispenser) dann ca. alle 5 Min.

Welchen Druck bringt Dein Kompressor denn?

Ich überlege nämlich, mir ein unabhängiges, leicht transportables
Dispensersystem für spezielle Kleberpasten aufzubauen und wollte dafür
auch nur einen Drucklufttank (12l bei 8 bar) verwenden.

Eigentlich ist doch der Luftverlust recht gering, da das Volumen in der
Spritze plus Schlauch üblicherweise sehr gering ist. Der kleine
24l/8bar-Kompressor hier in der Garage springt da auch über mehrere
Stunden nicht an. Allerdings haben wir auch sehr kleine Spritzen (5ml)
mit der Lötpaste bestückt, so dass das entweichende Volumen pro "Schuss"
sehr gering ist.
Und es gilt natürlich: je größer die Kanüle, desto geringer der nötige
Druck -> nochmal deutliche Luftersparnis. Wir arbeiten hier mit knapp
2bar.

Oder ist eine Lötpaste quasi eingetrocknet? ;-)

Zum OP: das angebotene System sollte ok sein - wir haben ein vermutlich
baugleiches und es funktioniert wirklich sehr gut und präzise. Ich würde
aber noch ein Set mit verschiedenen Spritzengrößen und Kanülengrößen
mitbestellen. So etwas bspw.:

https://www.aliexpress.com/item/50Pcs-Useful-New-H...

: Bearbeitet durch Moderator
Autor: W.P. K. (elektronik24)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
6 bar hat der Kompressor. Es ist ja nicht nur das Volumen der Spritze,
sondern nach jedem "Schuss" wird ja der im kompletten System nach dem
Ventil (also Schläuche) aufgebaute Druck wieder abgelassen - mit
Venturiventil würde da sogar zusätzlich noch ein Vakuum aufgebaut.
Deswegen macht es ja beim Betätigen des Fussschalters. "Pft" und beim
Loslassen des Fusschalters "Fscchhhh". Das ist dann schon ein Mehrfaches
an Luft als nur das Volumen der Spritze.

Die Druckeinstellung am Dispenser steht normalerweise um die 4 bar
(schwankt immer etwas je nach Konsistenz des Paste). D.h. von den 12l
mit 8 bar in der Flasche kannst Du nur etwa die Hälfte nutzen.

Ich hatte ursprünglich den gleichen Gedanken mit dem Drucklufttank und
bin froh, den Gedanken nicht weiterverfolgt zu haben, denn dann müsste
ich ja den Tank mind. 1x pro Stunde auffüllen gehen.

Wie gesagt, der Dispenser ist auch nicht 100% dicht. Sicher könnte man
versuchen im Innern die Schläuche und die Verbinder zu erneuern -
irgendwann mache ich das vielleicht mal.

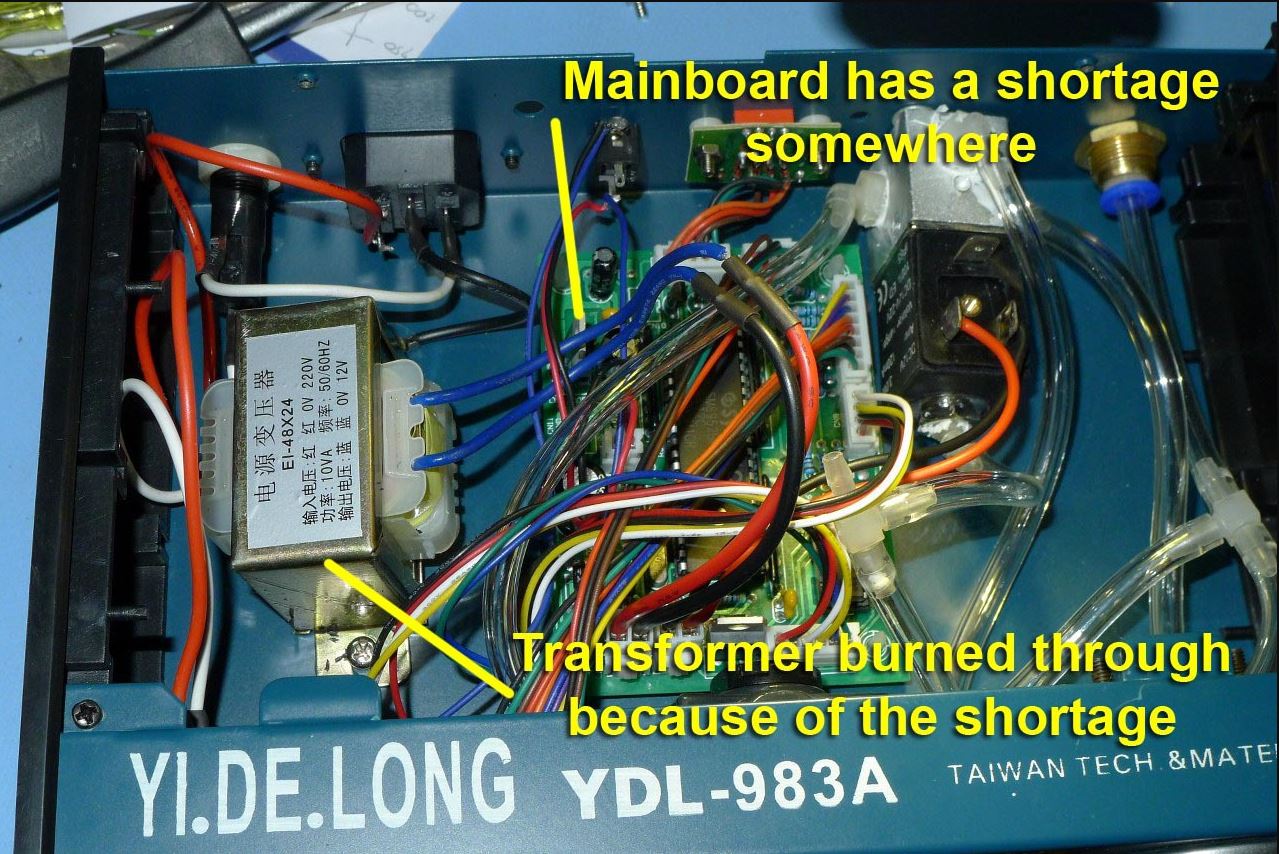

Anbei ein Foto vom Innern (hatte ich noch vom Disput mit dem Verkäufer
gespeichert, daher die Beschriftung). Hightech ist das nicht unbedingt
.... aber was will man erwarten für den Preis...

Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.P. K. schrieb:
> 6 bar hat der Kompressor. Es ist ja nicht nur das Volumen der Spritze,
> sondern nach jedem "Schuss" wird ja der im kompletten System nach dem
> Ventil (also Schläuche) aufgebaute Druck wieder abgelassen

Jepp, zumindest ab dem Druckventil. Die Schläuche vom Tank/Kompressor
bis dahin fallen raus. Ich werde deswegen einen recht kurzen
4mm-Schlauch bis zur Spritze wählen.

Eine weitere Idee wäre, den Druck nur bis zu einem gewissen Level
abzulassen, am besten über einen zweiten, einstellbaren Druckregler. So
könnte man das System so tarieren, dass gerade keine Paste mehr
austritt, und deutlich weniger Luft verbraucht wird.

> Deswegen macht es ja beim Betätigen des Fussschalters. "Pft" und beim
> Loslassen des Fusschalters "Fscchhhh". Das ist dann schon ein Mehrfaches
> an Luft als nur das Volumen der Spritze.

Aber wo sollte das herkommen, wenn nicht aus diesem Volumen?

> Die Druckeinstellung am Dispenser steht normalerweise um die 4 bar
> (schwankt immer etwas je nach Konsistenz des Paste). D.h. von den 12l
> mit 8 bar in der Flasche kannst Du nur etwa die Hälfte nutzen.

Ok, 4bar ist mMn sehr viel. Welche Kanülengröße verwendest Du
üblicherweise?

> Ich hatte ursprünglich den gleichen Gedanken mit dem Drucklufttank und
> bin froh, den Gedanken nicht weiterverfolgt zu haben, denn dann müsste
> ich ja den Tank mind. 1x pro Stunde auffüllen gehen.

Ja, das ist in der Tat indiskutabel.

> Wie gesagt, der Dispenser ist auch nicht 100% dicht. Sicher könnte man
> versuchen im Innern die Schläuche und die Verbinder zu erneuern -
> irgendwann mache ich das vielleicht mal.

Ok, da habe ich hier wohl einen besseren Aufbau erwischt (obwohl der
Deinem  ähnelt ;-)  - der hält problemlos den Druck bis zum nächsten
Morgen.
Eventuell ist das bei Dir ja die Hauptleckage.

Haben die da drin wirklich einen fetten Controller verbaut? Hier
arbeitet ein 555.

> Anbei ein Foto vom Innern (hatte ich noch vom Disput mit dem Verkäufer
> gespeichert, daher die Beschriftung). Hightech ist das nicht unbedingt
> .... aber was will man erwarten für den Preis...

Ja, letztendlich sind es ja auch nur ein paar Schläuche, ein
Druck-Ventil + Druckregler und eine Art 555-Timer.

Und wie schon geschrieben - ich war erstaunt, wie genau und
reproduzierbar man damit arbeiten kann. Die damals 55€ ist das Teil
absolut wert.

: Bearbeitet durch Moderator
Autor: W.P. K. (elektronik24)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Eine weitere Idee wäre, den Druck nur bis zu einem gewissen Level
>abzulassen, am besten über einen zweiten, einstellbaren Druckregler. So
>könnte man das System so tarieren, dass gerade keine Paste mehr
>austritt, und deutlich weniger Luft verbraucht wird.
Mmmhhh- das wäre nichts für mich, weil dann evtl. noch ein wenig Paste
austritt.
Probiere es doch einfach aus: Kompressor einschalten, Druck im Tank
aufbauen lassen, Kompressor abschalten und dann schauen, wie lange Du
damit hinkommst.

>Ok, 4bar ist mMn sehr viel. Welche Kanülengröße verwendest Du
>üblicherweise?
Oje, keine Ahnung - ich wechsel die auch nie, weil die ja auch nicht
eintrocknet. Plastikkörper ist Dunkelgrün, Edelstahlkanüle hat 0,63mm
Außendurchmesser. Da müssen es schon 4 bar sein. Bei den reinen
Plastikkanülen vielleicht weniger, aber die nehme ich nicht mehr, weil
sie nicht konsistent sind und zudem eintrocknen.

>Haben die da drin wirklich einen fetten Controller verbaut?
>Hier arbeitet ein 555.
Ja weil mit digital (mit Display und einstellbarer Wiederholzeit etc.).
So könnte man z.B. einprogrammieren: setze alle 1,5 Sek. einen 400ms
langen Schuss so lange der Fußtaster gedrückt ist. So kann man schnell
eine Menge Pads mit Paste versehen.
Hier ein Link zu meinem:
https://www.aliexpress.com/item/220V-Auto-Glue-Dis...
Kleine Warnung vorab: der Stecker am Fußschalter ist der letzte Dreck.
Geht quasi vom Ansehen schon kaputt. Am besten direkt einen ordentlichen
Stecker kaufen und auf Lager legen. Da das Kabel auch nicht wirklich
lang ist, alternativ (so habe ich es gemacht) ein entsprechend langes
Kopfhörerkabel mit 2x 3,5mm Klinkenstecker kaufen und ein Ende
abschneiden und das Kabel im Fußschalter anlöten.

: Bearbeitet durch User
Autor: Johannes S. (jojos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.P. K. schrieb:
> Kleine Warnung vorab: der Stecker am Fußschalter ist der letzte Dreck.
> Geht quasi vom Ansehen schon kaputt.

kann ich bestätigen, habe ich auch gerade gewechselt, bzw. auf 2 mm
Laborstecker umgebaut weil ich so eine Klinke nicht da hatte. Bei der
Gelegenheit kann man auch gleich die Lötstellen und Kabel kontrollieren,
das sah aus wie auf der Flucht zusammengelötet.

Meine Lötpaste ist schon älter und überlagert, Kanülendurchmesser ist
klein, die muss ich mit 6 bar rauspressen.

Gekauft bei https://www.ebay.de/usr/www-satkit-com?ul_noapp=true, die
versenden aus Spanien und das Zeug war in <1 Woche da.

Autor: W.P. K. (elektronik24)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Der Vollständigkeit halber:
Bei der Version mit LED Display und den Timereinstellungen gibt es auf
der Rückseite Dipswitches, die verschiedene Optionen erlauben. Es gibt
sogar eine Anleitung .... auf Chinesisch. Der Verkäufer rückt keine
Übersetzung raus (Anmerkung: das war vor 2 Jahren, evtl. sieht das
mittlerweile anders aus).
Ich habe mir das dann mal von einem Chinesen übersetzen lassen und für
mich eine Übersetzung ins Englische geschrieben und auch schon mal in
einem engl. Forum geposted. Anbei meine PDF - vielleicht ist sie für den
einen oder anderen in der Zukunft mal hilfreich, denn ohne verzweifelt
man an den 16 Kombinationen.

Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.P. K. schrieb:
>>Eine weitere Idee wäre, den Druck nur bis zu einem gewissen Level
>>abzulassen, am besten über einen zweiten, einstellbaren Druckregler. So
>>könnte man das System so tarieren, dass gerade keine Paste mehr
>>austritt, und deutlich weniger Luft verbraucht wird.
> Mmmhhh- das wäre nichts für mich, weil dann evtl. noch ein wenig Paste
> austritt.

Das müsste man natürlich passend einstellen ;-)

> Probiere es doch einfach aus: Kompressor einschalten, Druck im Tank
> aufbauen lassen, Kompressor abschalten und dann schauen, wie lange Du
> damit hinkommst.

Jepp, ich teste es einfach mal.

>>Ok, 4bar ist mMn sehr viel. Welche Kanülengröße verwendest Du
>>üblicherweise?
> Oje, keine Ahnung - ich wechsel die auch nie, weil die ja auch nicht
> eintrocknet. Plastikkörper ist Dunkelgrün, Edelstahlkanüle hat 0,63mm
> Außendurchmesser. Da müssen es schon 4 bar sein. Bei den reinen
> Plastikkanülen vielleicht weniger, aber die nehme ich nicht mehr, weil
> sie nicht konsistent sind und zudem eintrocknen.

Ich hab hier auch chin. Stahlkanülen. Allerdings habe ich die so weit
wie möglich gekürzt - denn das ist das eigentliche Nadelöhr. Ich denke,
deswegen benötige ich deutlich weniger Druck. Und da ich hauptsächlich
maschinell dispense (per 3D-Drucker mit wechselbarem "Druck"kopf),
spielt die Sicht auf das Pad keine Rolle.

>>Haben die da drin wirklich einen fetten Controller verbaut?
>>Hier arbeitet ein 555.
> Ja weil mit digital (mit Display und einstellbarer Wiederholzeit etc.).
> So könnte man z.B. einprogrammieren: setze alle 1,5 Sek. einen 400ms
> langen Schuss so lange der Fußtaster gedrückt ist. So kann man schnell
> eine Menge Pads mit Paste versehen.

Ok, das ist sinnvoll. Hier übernimmt das G-Code ;-)

> Hier ein Link zu meinem:
>
https://www.aliexpress.com/item/220V-Auto-Glue-Dis...

Das ist dann wohl die noblere Version. Ich konnte bei meinem nur Druck
und Ventilzeit einstellen. Reicht mir aber, wenn ich in seltenen Fällen
mal etwas per Hand dispensen muss.

Johannes S. schrieb:
> Meine Lötpaste ist schon älter und überlagert, Kanülendurchmesser ist
> klein, die muss ich mit 6 bar rauspressen.

Das ist natürlich übel ;-)

Übrigens kann ich empfehlen, die Paste gut verpackt und mit Erlaubnis
der Frau im Biofreshfach knapp über 0 Grad zu lagern. Das war damals
(27.1.2014) ein Versuch und die Paste (Stannol SP15 TSC-84-3-400) lässt
sich immer noch einwandfrei bei denselben Drücken verarbeiten.
Eine weitere Menge habe ich damals eingefroren - das Muster werde ich
bei der nächsten "Dispenserorgie" mal testen.

Die Paste, die ich als Referenz bei Zimmertemperatur gelagert habe, ist
nach einem Jahr schlicht unbrauchbar gewesen. Da ginge wohl auch mit 8
bar nix mehr :-D

: Bearbeitet durch Moderator
Autor: W.P. K. (elektronik24)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Und da ich hauptsächlich maschinell dispense (per 3D-Drucker mit
>wechselbarem "Druck"kopf), spielt die Sicht auf das Pad keine Rolle.
Mmmh - klingt interessant. Und das funktioniert problemlos bei allen
Bauteiltypen? Bei 100x C oder R in 603 kann ich es mir noch vorstellen,
aber gemischt mit TTSOP und QFP oder BGA?
Hast Du da ein paar mehr Infos zu? und/oder Bilder?

Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.P. K. schrieb:
>>Und da ich hauptsächlich maschinell dispense (per 3D-Drucker mit
>>wechselbarem "Druck"kopf), spielt die Sicht auf das Pad keine Rolle.
> Mmmh - klingt interessant. Und das funktioniert problemlos bei allen
> Bauteiltypen? Bei 100x C oder R in 603 kann ich es mir noch vorstellen,
> aber gemischt mit TTSOP und QFP oder BGA?

Ja, zumindest bei unseren Größen (minimal 0805) und üblichen
QFP/TSOP/QFN geht das gut. Mit Dispenser muss man ja auch nicht wirklich
schnell fahren und kann auf Genauigkeit Wert legen.

Mein (Selbstbau-)Drucker kann eine maximale Fläche von 450x500mm
"beackern" und das in einer erzielbaren Genauigkeit von unter 0,1mm -
das reicht bei uns aus. Man muss sich nur einen passenden Postprozessor
bauen, der die Padinformationen dann in G-Code umsetzt. Bei größeren
Pads (D2PAK) etc.) fährt man diese dann natürlich auch mäanderförmig ab.
Ist anfangs etwas Arbeit, aber wenn das einmal läuft, funktioniert es
wirklich gut. So kann man schon eine Platine bestücken und die andere
wird bereits "bepunktet".

> Hast Du da ein paar mehr Infos zu? und/oder Bilder?

Leider im Moment nicht, da wir dieses Jahr wohl nicht mehr dispensen
müssen (Lager ist gerade wieder gefüllt worden :-) und ich den Kopf
gerade überarbeite, um auch Sensoren für Schichtdickenmessungen
einsetzen zu können. Das benötigen wir, um automatisiert im 5mm-Raster
Falschfarbendarstellungen erstellen zu können.

Jetzt fehlt nur noch der Austausch gegen einen Bestückungskopf ;-)

Die Aufnahme ist relativ simpel über zwei genaue Passtifte und zwei
Gewindebolzen mit Flügelmuttern ausgeführt. Man muss also nur die beiden
lösen, Kopf runter, anderen Kopf drauf, fertig.

Ich meine aber, dass ich hier schon mal Bilder vom Drucker selbst
eingestellt habe. Muss ich nochmal nachschauen. Das ist natürlich ein
ordentlicher Trümmer mit 700x700x700mm Außenmaßen.

: Bearbeitet durch Moderator
Autor: BastelIng (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Chris,

was für eine Softarebasis verwendest Du denn für dein Protal.
Ich habe hier auch noch so ein "onging Project" als Universalmaschine -
und EMC2 - asse mich aber auch von moderneren Konzepten inspiriere

vg

Maik

Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier arbeitet ein ganz normales Ramps 1.4 mit Grafikdisplay und Marlin.

Die komplette Ansteuerung mache ich dann per G-Code.

Mit einem kleinen Schalter wird dann anstatt des Coldend-Lüfters am
Druckkopf das Druckluftventil geschaltet, also "M106 P0 S255" mit einer
entsprechenden Wartezeit dahinter (G4) oder dann einer entsprechenden
Bewegung, um auf größeren Pads eine Mäander-Wurst zu erzeugen :-)

Mit einem genauen Anschlag und halbwegs vernünftig gefrästen Platinen
muss man da auch nichts weiter einrichten - wir haben keinen sichtbaren
Versatz.

Also einfach nur Druckkopf wechseln, Schalter umlegen, Platine drauf und
ab geht's :-)

: Bearbeitet durch Moderator

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
