Hallo,

ich möchte gerne mit dem MCP1703 aus 6V -> 5V erzeugen. Meine Frage: Ist
bei diesem Regler eine Rückflussdiode notwendig? Im Blockdiagramm auf S.
2 des Datenblatts ist ein P-Kanal Mosfet eingezeichnet. Übernimmt die
inverse Diode des Mosfets die Aufgabe der Rückflussdiode, falls
überhaupt notwendig?

von Jens G. (jensig)


Lesenswert?

Wenn nix zu diesem BEtriebsfall im DB drin steht, dann ist wohl keine
Diode notwendig.
Da aber da ein Mosfet drin ist, der technologiebedingt ohnehin eine
Reversediode mitbringt, erübrigt sich eigentlich diese Frage, denn diese
Dioden haben üblicherweise eine Stromtragfähigkeit, die im Bereich des
Id_max des Mosfets selbst liegt. Das sollte in etwa auch für diesen
Regler gelten, so daß die Rückflußdiode als schon vorhanden betrachtet
werden darf.

von LEL2017 (Gast)


Lesenswert?

Hallo,

danke für die schnelle Antwort. So in etwa hatte ich mir das auch schon
gedacht.

von Teo D. (teoderix)


Lesenswert?

Und wenn keine vorhanden wäre, müsste durch deine Schaltung erstmal eine
ausreichende Differenz-Spannung entstehen.
Da aber für gewöhnlich am Eingang eine wesentliche höre Kapazität
verbaut ist, kommt das eher selten vor. (und erst ab >~5V)

von Axel S. (a-za-z0-9)


Lesenswert?

LEL2017 schrieb:

> ich möchte gerne mit dem MCP1703 aus 6V -> 5V erzeugen. Meine Frage: Ist
> bei diesem Regler eine Rückflussdiode notwendig?

Die "Rückflußdiode", in den meisten Fällen eine reine Angstdiode ist
in den wenigsten Fällen wirklich notwendig. Oder anders gesagt: wenn
sie notwendig sein sollte, dann steht das auch im Datenblatt.
</Zaunpfahl>

> Im Blockdiagramm auf S.
> 2 des Datenblatts ist ein P-Kanal Mosfet eingezeichnet. Übernimmt die
> inverse Diode des Mosfets die Aufgabe der Rückflussdiode, falls
> überhaupt notwendig?

Was glaubst du? Ist es nachts dunkel? Ist der Papst katholisch?

<kopfschüttel>

von Thomas O. (kosmos)


Lesenswert?

Es geht einfach darum auszuschließen ob der Fall auftreten kann, dass am
Reglerausgang mehr Spannung als am Reglereingang anliegen kann. Eine
Fehlbeschaltung von Verbrauchern, Batterien, ein Motor der noch ausdreht
und Strom dadurch Strom liefert wäre z.B. so ein Fall.

Fallen die Kosten einer Diode so ins Gewicht?

von Harald W. (wilhelms)


Lesenswert?

Thomas O. schrieb:

> Fallen die Kosten einer Diode so ins Gewicht?

Ja, man sollte zusätzlich zum Gürtel auch immer Hosenträger benutzen.
Fallen die Kosten für Hosenträger so ins Gewicht?

von Manfred (Gast)


Lesenswert?

Axel S. schrieb:
> in den meisten Fällen eine reine Angstdiode
Richtig!

Thomas O. schrieb:
> Fallen die Kosten einer Diode so ins Gewicht?
Diese Frage ist beim Bastler gerechtfertigt:

100 Stück MBR0520 oder SS14 bekomme ich für unter 1€, 1N400x hat man im
Vorrat - also einbauen und fertig.

von batman (Gast)


Lesenswert?

Wenn ein Hosenträger nicht ins Gewicht fällt, dann tuns 2 auch nicht.

von Ochnee... (Gast)


Lesenswert?

Harald W. schrieb:
> Thomas O. schrieb:
>
>> Fallen die Kosten einer Diode so ins Gewicht?
>
> Ja, man sollte zusätzlich zum Gürtel auch immer Hosenträger benutzen.
> Fallen die Kosten für Hosenträger so ins Gewicht?

Wenn der Regler auf MOSFET basiert, macht die Diode aber wirklich keinen
Sinn. Konkret bei diesem Regler ist im Datenblatt sogar dick und fett
eine Diode eingezeichnet.

Die Diode ist ja nötig, wenn die im Ausgangskondensator gespeicherte
Ladung beim Abschalten / beim Kurzschluss aum Eingang nicht abfließen
kann, und so den Regler "invers" belastet. Ein FET hat jedoch
gezwungenermaßen eine Diode schon mit drin.

Man muss in der Historie von LDOs schon sehr weit zurückgehen, um Regler
zu finden, welche diese benötigen.

--> Verstaubte Daumenregeln aus Sumerischen Keilschriften haben nicht
zwangsweise Verfassungsrang.

von Thomas O. (kosmos)


Lesenswert?

ich habe mir gerade das Datenblatt angesehen, ja da ist die Diode des
MOSFETs eingezeichnet. Welche Spezifikationen solche Bodydioden so haben
weis ich allerdings nicht.

So ein 0815 7805 auch von ST hat zumindestens keine und dort mache ich
immer ne kleine Schottky Diode mit rein.

Aber wie mans auch nicht, ob mans braucht oder nicht, schaden tut Sie
nicht.

von Klaus (Gast)


Lesenswert?

Manfred schrieb:
> 100 Stück MBR0520 oder SS14 bekomme ich für unter 1€, 1N400x hat man im
> Vorrat - also einbauen und fertig.

Eine falsch herum eingebaute Diode richtet mehr Schaden an, als ein
Regler kostet. Und gerade beim Bastler kommt das sicher häufiger vor,
als daß die Diode hilft. Also nicht einbauen und generell Kurzschlüsse
vermeiden.

MfG Klaus

von spess53 (Gast)


Lesenswert?

Hi

>So ein 0815 7805 auch von ST hat zumindestens keine und dort mache ich
>immer ne kleine Schottky Diode mit rein.

Die 78xx brauchen erst ab 7V Ausgangsspannug eine Reverse protection. Da
kannst du dir diese Diode auch sparen.

MfG Spess

von batman (Gast)


Lesenswert?

Sollte auffallen, daß man in professionellen Schaltungen dort keine
Diode findet.

von Harald W. (wilhelms)


Lesenswert?

Manfred schrieb:

>> Fallen die Kosten einer Diode so ins Gewicht?
> Diese Frage ist beim Bastler gerechtfertigt:
>
> 100 Stück MBR0520 oder SS14 bekomme ich für unter 1€, 1N400x hat man im
> Vorrat - also einbauen und fertig.

Ja am besten baut man zwei bis zehn Rückflussdioden parallel ein,
schliesslich kosten die ja so gut wie nichts. :-(

von Wolfgang (Gast)


Lesenswert?

Thomas O. schrieb:
> Es geht einfach darum auszuschließen ob der Fall auftreten kann, dass am
> Reglerausgang mehr Spannung als am Reglereingang anliegen kann.

Ob die Spannung am Reglerausgang höher ist, als die am Reglereingang ist
völlig schnuppe, solange das Reglerdesign diese Rückwärtsspannung
verträgt.

von Peter D. (peda)


Lesenswert?

LEL2017 schrieb:
> Ist
> bei diesem Regler eine Rückflussdiode notwendig?

Ich hab sowas noch nie beschaltet, wozu auch. Eine Last kann doch keinen
Strom zurück liefern und das ist der typische Anwendungsfall eines
Spannungsreglers.

Es gibt nur wenige Spezialfälle, wo so etwas möglich ist, z.B. bei einem
Ladegerät mit dickem Elko am Eingang und man klemmt den Akku vor dem
Einschalten an.
Oder man hat am Ausgang des Reglers einen dicken Elko und baut am
Eingang einen Kurzschluß.

von Bah (Gast)


Lesenswert?

Thomas O. schrieb:
> ich habe mir gerade das Datenblatt angesehen, ja da ist die Diode des
> MOSFETs eingezeichnet. Welche Spezifikationen solche Bodydioden so haben
> weis ich allerdings nicht.
>
> So ein 0815 7805 auch von ST hat zumindestens keine und dort mache ich
> immer ne kleine Schottky Diode mit rein.
>
> Aber wie mans auch nicht, ob mans braucht oder nicht, schaden tut Sie
> nicht.

Bei einem 7805 macht das auch Sinn. Hier nicht.

Warum:
Im 7805 ist ein BIP drin, der wird - wenn die Eingangsspannung
kurzgeschlossen wird und der Ausgangskondensator geladen ist - invers
belastet. Überschreitet diese Spannung einen gewissen Wert, kann die
UEB-Sperrschicht durchbrechen, was der Regler offensichtlich nicht mag.

Das steht hier au S8 beschrieben:
https://www.sparkfun.com/datasheets/Components/LM7805.pdf
Und aus der Begründung wird sofort klar: Ein Regler mit FET hat das
Problem nicht. Der hat keine Basis-Emitter-Strecke, und zusätzlich die
Diode schon drin.
Sorgen muss man sich in einem solchen Fall dann machen, wenn man
100000µF am Ausgang hat oder so. Bei normalen Kapazitäten wird die Diode
das wegstecken, und der genannte Regler gibt sich mit wenigen µF
zufrieden.

Eines ist klar:
Wie immer ist es aber wichtig, das Datenblatt zu lesen, danach wird
entschieden. Eine Angstdiode hat einen Leckstrom, kostet Geld und Platz.
Bauchgefühle sind ein Fall für den Arzt, nicht für eine Diode.

von Teo D. (teoderix)


Lesenswert?

Bah schrieb:
> Bei einem 7805 macht das auch Sinn.
> ...
> Überschreitet diese Spannung einen gewissen Wert, kann die
> UEB-Sperrschicht durchbrechen,

Hättst lieber nen 7808 o.so genommen.

spess53 schrieb:
> Die 78xx brauchen erst ab 7V Ausgangsspannug eine Reverse protection.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Bah schrieb:
> Überschreitet diese Spannung einen gewissen Wert, kann die
> UEB-Sperrschicht durchbrechen, was der Regler offensichtlich nicht mag.
Selbst dieses "Durchbrechen" ist nicht schlimm (es ist das selbe
"Durchbrechen", mit dem jede Z-Diode tagtäglich arbeitet), solange die
Verlustleistung durch die 7V mal den fließenden Strom vom Chip
ausreichend schnell weggeführt werden kann.

> Sorgen muss man sich in einem solchen Fall dann machen, wenn man
> 100000µF am Ausgang hat oder so.
Da muss man sich beim Einschalten viel mehr Sorgen machen, weil der
Regler dann erst mal auf "Kurzschluss" arbeitet, bis der Kondensator
aufgeladen ist...

> Im 7805 ist ein BIP drin, der wird invers belastet.
Und der "bricht" früherstens bei "inversen" 7V durch. Ein 5V Regler
erreicht das aber nie, deshalb ist die Diode dort so dermaßen unnötig,
dass es schon ein "Kündigungsgrund wegen Gedankenlosigkeit" darstellt.

Und bei einem 10V Regler sorgt diese "bipolare Transistor-Z-Diode"
dafür, dass sich der Ausgangskondensator schlimmstenfalls (wenn eine
Last am Reglereingang anliegt) von 10V auf 7V entlädt und dann ist
Schluss, weil diese "bipolare Transistor-Z-Diode" dann nicht mehr
leitet...

Ich wette, dass 99 von 100 der über einem Spannungsregler montierten
Dioden ein sinnloses Leben fristen und nie etwas zu tun haben.
Und bei der 1 von 100 würde in 9 von 10 Fällen nichts passieren, weil
die Verlustleistung im Die niemals groß genug für einen Ausfall wird.

Die Frage nach dem Sinn dieser in die Schaltung eingebauten
"Rückwärts-Diode" ist übrigens die, womit man Praktikanten sowie
Bachelor- und Masteraspiranten sehr in die Defensive bringt.

von Harald W. (wilhelms)


Lesenswert?

Bah schrieb:

> Bei einem 7805 macht das auch Sinn.

Nein.

> Im 7805 ist ein BIP drin, der wird - wenn die Eingangsspannung
> kurzgeschlossen wird und der Ausgangskondensator geladen ist - invers
> belastet. Überschreitet diese Spannung einen gewissen Wert, kann die
> UEB-Sperrschicht durchbrechen, was der Regler offensichtlich nicht mag.

Genau, und diese Spannung beträgt etwa 7V.

von der schreckliche Sven (Gast)


Angehängte Dateien:

Lesenswert?

Lothar M. schrieb:
> "bipolare Transistor-Z-Diode"

Nix Z-Diode.
Es kommt zum lawinenartigen Durchbruch.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

der schreckliche Sven schrieb:
> Es kommt zum lawinenartigen Durchbruch.
Das hört sich zwar dramatisch an, ist aber nichts Schlimmes, das
passiert bei einer Z-Diode (ich schrieb explizit nicht Zener-Diode) eben
auch. Und die geht davon auch nicht kaputt:
https://www.elektronik-kompendium.de/sites/bau/0201211.htm
https://de.wikipedia.org/wiki/Lawinendurchbruch

von (prx) A. K. (prx)


Lesenswert?

der schreckliche Sven schrieb:
> Nix Z-Diode.
> Es kommt zum lawinenartigen Durchbruch.

Wurde früher von Bastlern mitunter als Z-Diode für meist 7-8V genutzt,
wenn man nichts anderes rumliegen hatte.

von Harald W. (wilhelms)


Lesenswert?

der schreckliche Sven schrieb:

> Nix Z-Diode.
> Es kommt zum lawinenartigen Durchbruch.

Ja, ähnlich wie bei Z-Dioden (nicht Zenerdioden) mit einer
Nennspannung über ca. 6V!

von der schreckliche Sven (Gast)


Lesenswert?

A. K. schrieb:
> Wurde früher von Bastlern mitunter als Z-Diode für meist 7-8V genutzt,

Das gilt für die Basis-Emitter Strecke.
Die falsch gepolte Kollektor-Emitter Strecke verhält sich aber anders.

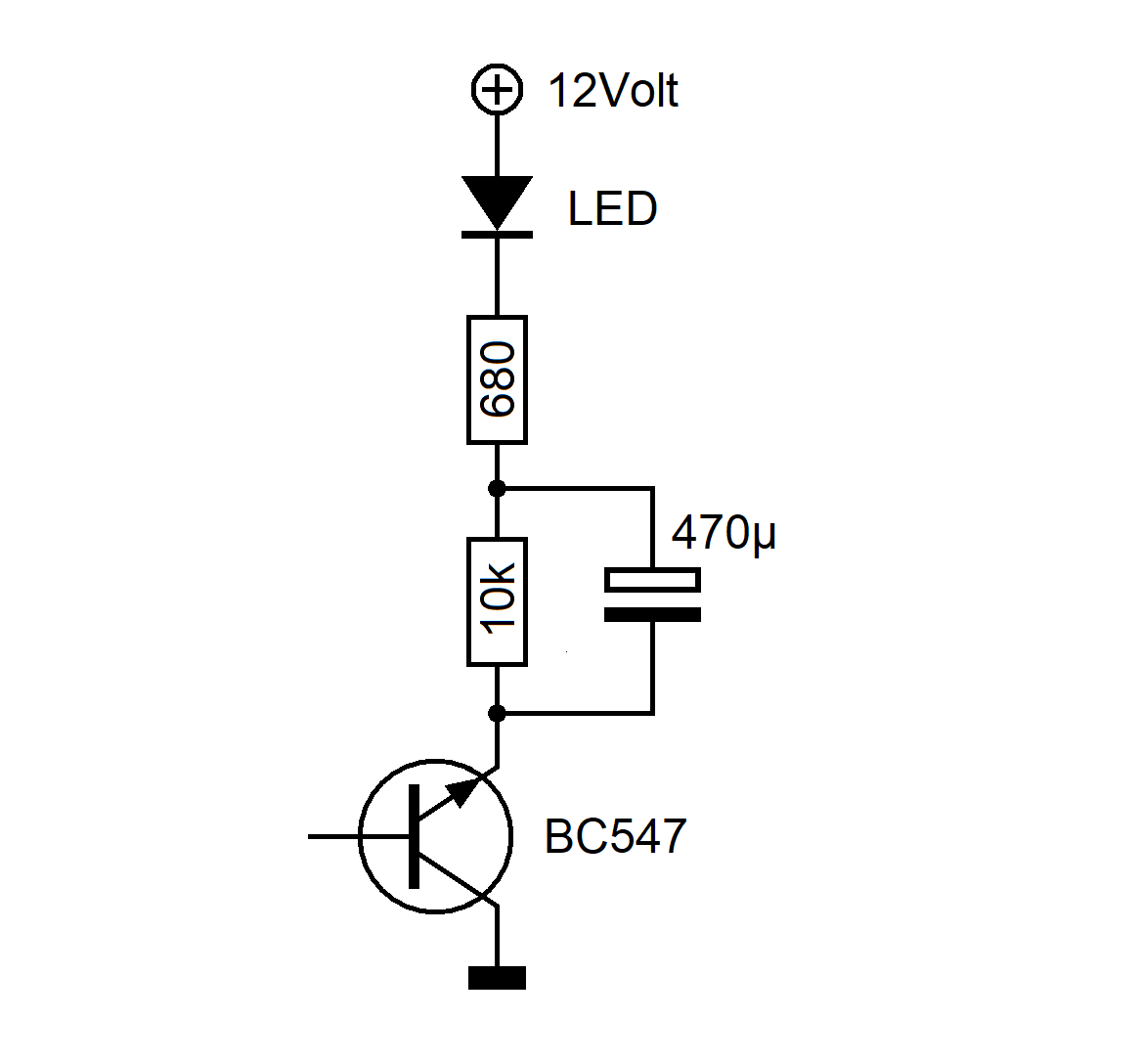

Die Ein-Transistor-Blinkschaltung hat keiner angeschaut, seufz.

von batman (Gast)


Lesenswert?

der schreckliche Sven schrieb:
> Die Ein-Transistor-Blinkschaltung hat keiner angeschaut, seufz.

Sogar schon gebaut, toll, es blitzt.

von Axel S. (a-za-z0-9)


Lesenswert?

der schreckliche Sven schrieb:
> A. K. schrieb:
>> Wurde früher von Bastlern mitunter als Z-Diode für meist 7-8V genutzt,
>
> Das gilt für die Basis-Emitter Strecke.
> Die falsch gepolte Kollektor-Emitter Strecke verhält sich aber anders.
> Die Ein-Transistor-Blinkschaltung hat keiner angeschaut

Warum auch? Ist ja ein ganz anderes Thema. Das ist ein ganz "normaler"
Avalanche-Oszillator, der allerdings keinen Avalanche-Transistor
braucht, sondern einen normalen Transistor in Inversschaltung verwendet.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
