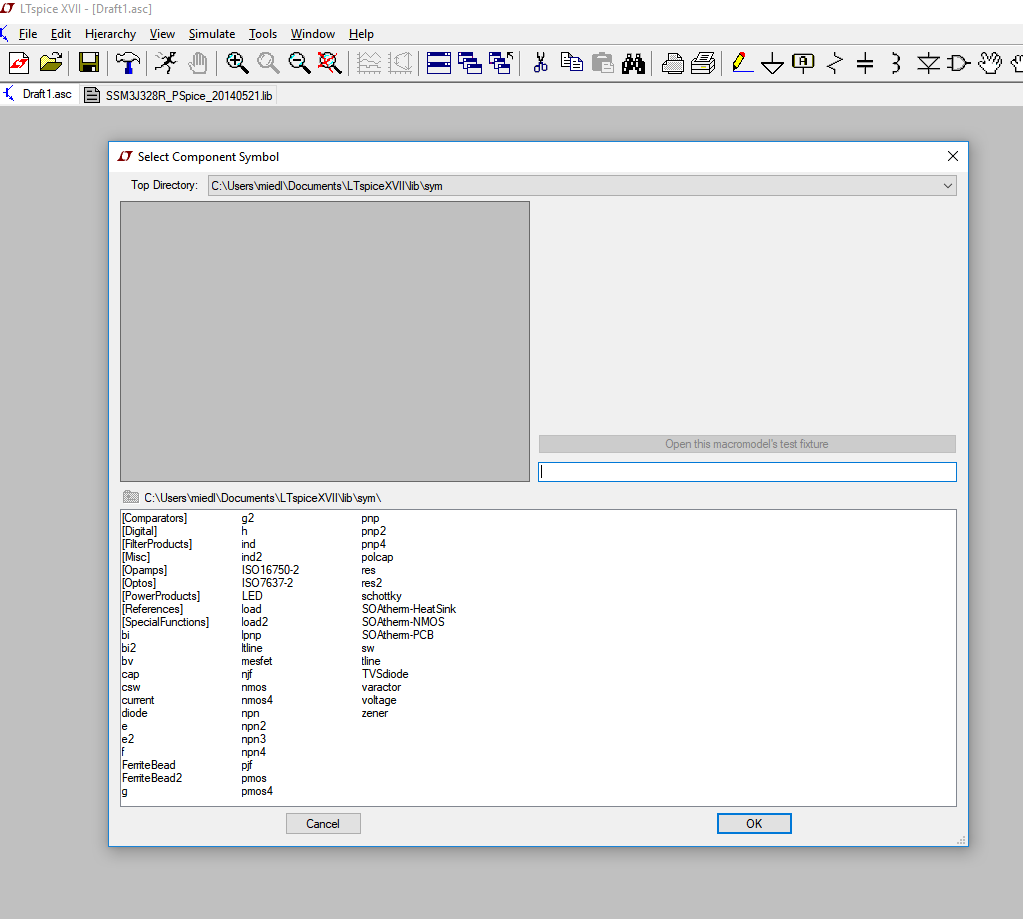

Hallo, ich versuche zum ersten mal eine Lib einzubinden nach folgender Anleitung: http://www.home.hs-karlsruhe.de/~klal0001/download_frei/Externe%20Spice-Modelle%20in%20LTspice%20einbinden.pdf Das Bauteil ist von hier: https://www.amazon.de/gp/product/B01CCU0X84/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1 es sollte sich aber um Toshiba handeln oder? https://toshiba.semicon-storage.com/ap-en/product/mosfet/detail.SSM3J328R.html Nun habe ich mich registriert und eine Lib herunter geladen. Anschließend habe ich diese in mein Verzeichnis ../sym"C:\Program Files\LTC\LTspiceXVII\lib\sym" kopiert. Leider erscheint das Teil nicht. Was mache ich falsch?
:
Verschoben durch Moderator
Suche das LT-Verzeichnis in 'meine Dokumente'. Speichere dort. Gruss Robert
leider unverändert. Ist eine PSPice Lib, ich denke es sollte aber kein problem sein oder?
Hast du das LtSpice schon mal geschlossen und wieder neu geöffnet? Zumindest bei Version IV war das notwendig.

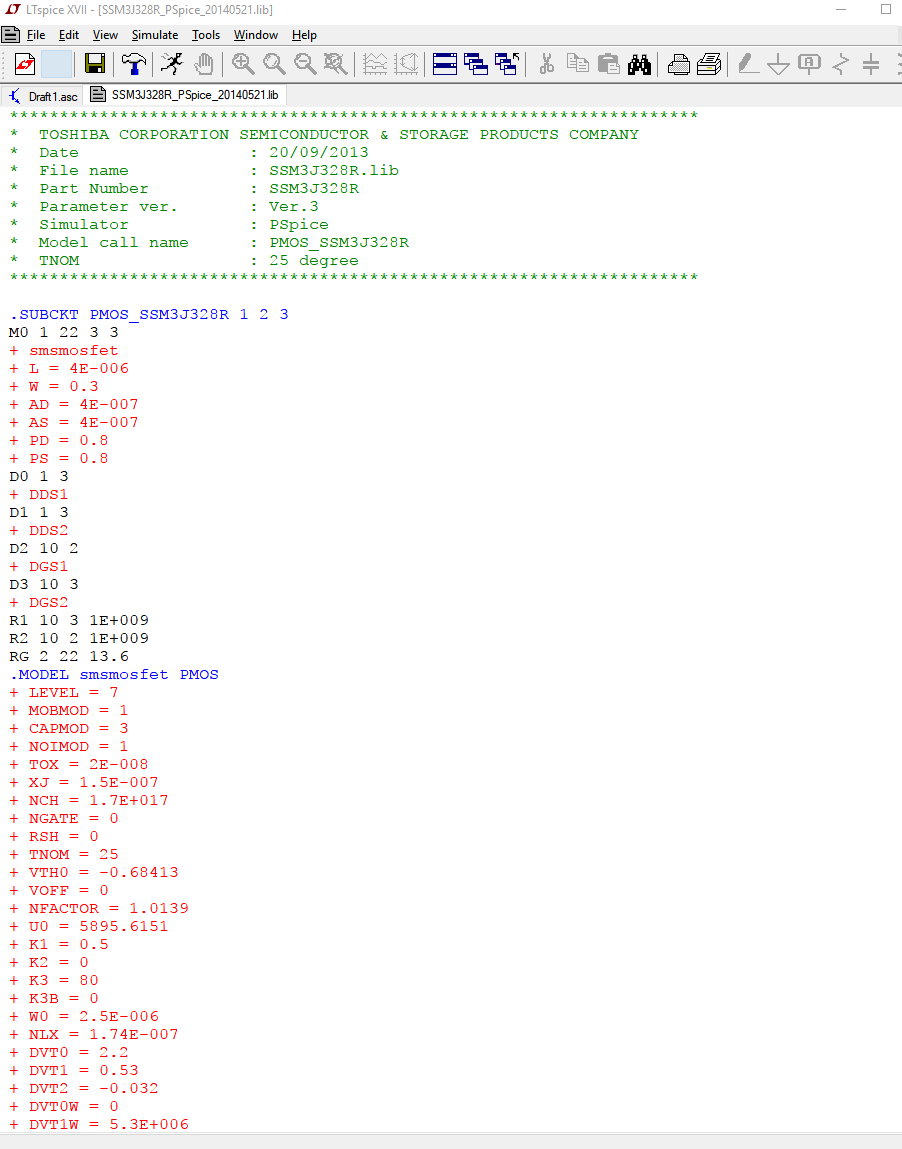

Mehrmals, ändert ledier nix, hab mal 2 Screenshots. vl fällt etwas auf
> leider unverändert. Ist eine PSPice Lib, ich denke es sollte aber kein > problem sein oder? Das bleibt abzuwarten. Es geht oft, aber nicht immer. Aber ist dir klar was der Unterschied zwischen einer Libary und einer Grafik eines Bauteils ist? Und das Spice im Unterbau sehr traditionell ASCII-Orientiert ist und die hübschen Grafiksymbole eine spezialitaet von LT-Spice sind? Wenn du die haben willst dann musst du die selber malen. Oder ein bereits vorhandenes Symbol anpassen. Olaf

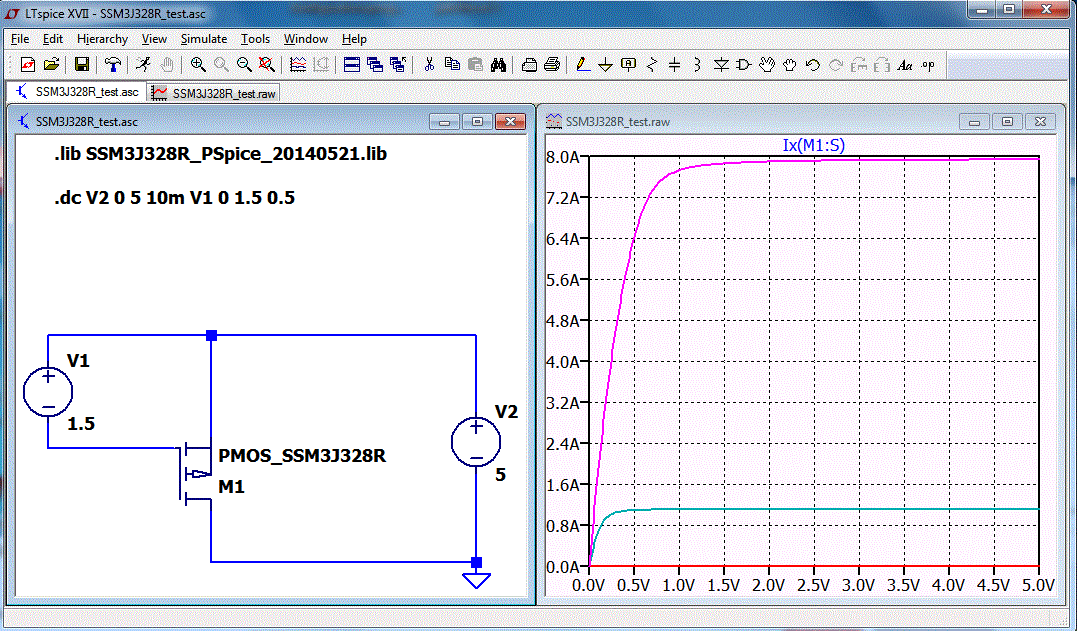

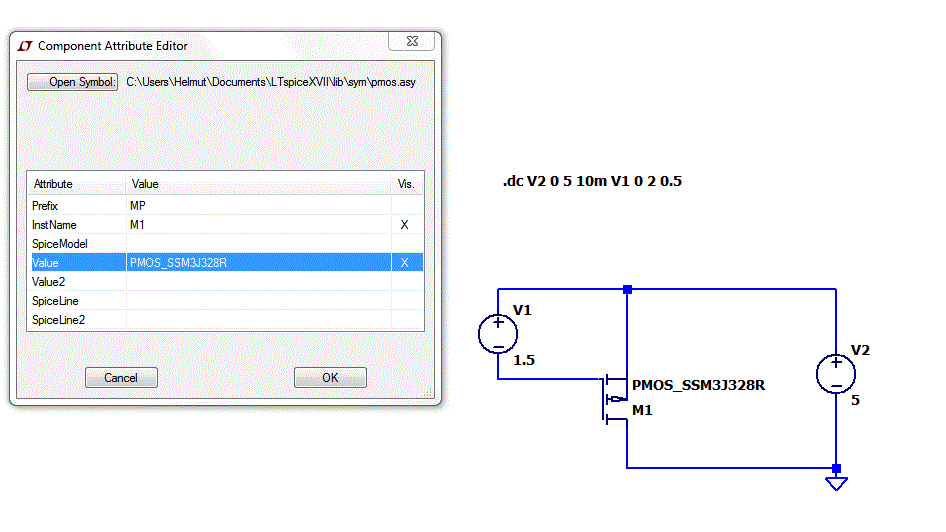

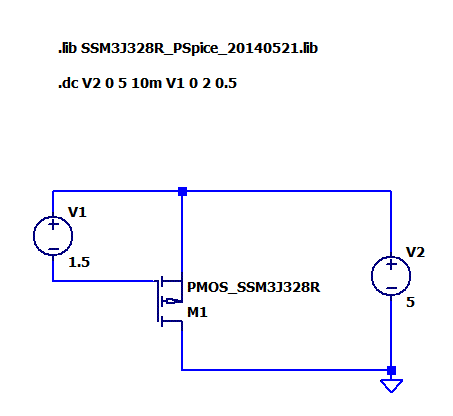

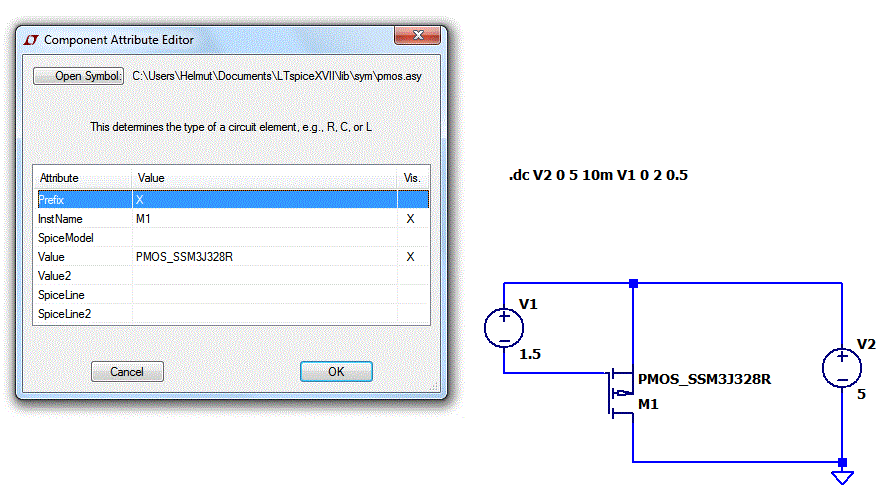

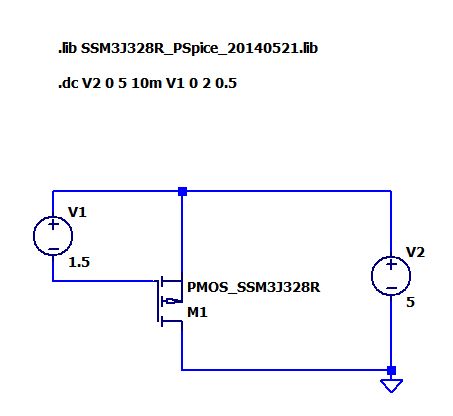

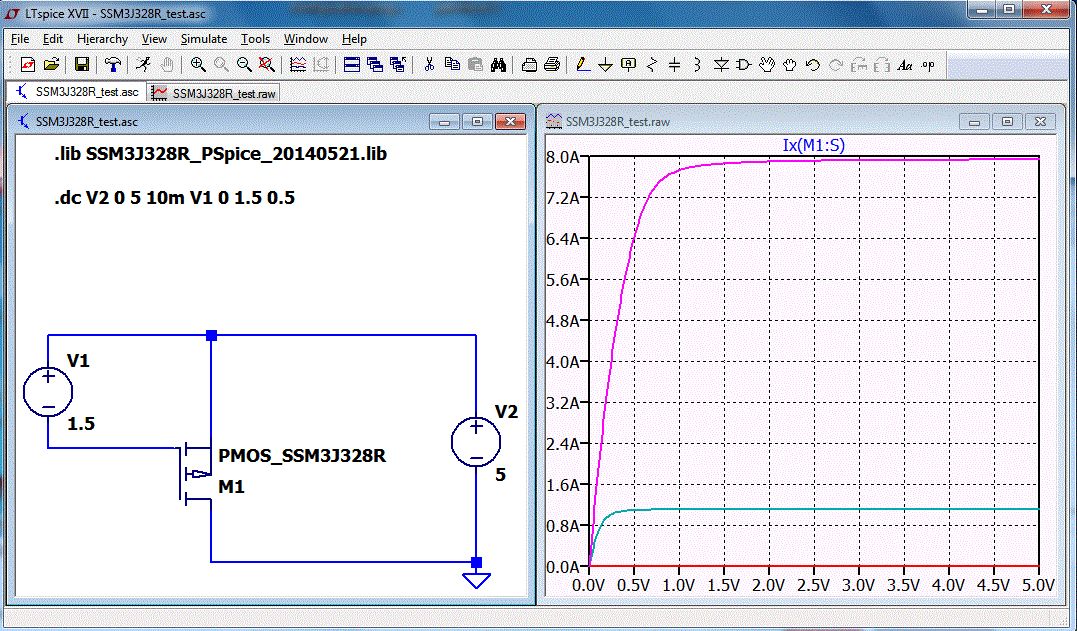

Die Datei mit dem Modell "SSM3J328R_PSpice_20140521.lib" in das Verzeichnis des Schaltplanes kopieren. Einen PMOS in den Schaltplan einfügen. CTRL-Rechtsklick auf das Symbol. Ein Dialogfenster erscheint. Prefix:MP durch Prefix:X ersetzen, da das Modell ein Subcircuit ist. Jetzt hast du ein Symbol für ein Subcircuit. X steht für Subcircuit. 1.GIG -> 2.GIF OK klicken Am Mosfet das PMOS durch den Names des Modells(Subcircuit-Name)erstzen - PMOS_SSM3J328R. 3.GIF Ich empfehle die Datei in das Verzeichnis des Schalplanes zu legen und jedem Design ein eigenes Verzeichnis zu spendieren. LTspice sucht auf jeden Fall auch im Verzeichnis des Schaltplanes nach der Datei die mit .lib oder .inc eingebunden wird. Die Datei mit einer SPICE-Directive einbinden. .lib SSM3J328R_PSpice_20140521.lib 4.GIF Save RUN 4.GIF Gruß Helmut .lib SSM3J328R_PSpice_20140521.lib
:
Bearbeitet durch User
R. F. schrieb: > Suche das LT-Verzeichnis in 'meine Dokumente'. > Speichere dort. > > Gruss > > Robert
Hi Leute, ich habe zu der obigen Lösung eine Frage. In meinem Fall habe 2 Dateien eine .lib und eine für das Symbol. Bei der .lib Datei handelt es sich um eine LTSpice-Library. Wie gehe ich hier vor? Kopieren des Symbols und der .lib Datei hat hier erst mir nicht weiter geholfen. Beste Grüße M. Stopka
M. Stopka schrieb: > Hi Leute, > ich habe zu der obigen Lösung eine Frage. > In meinem Fall habe 2 Dateien eine .lib und eine für das Symbol. > Bei der .lib Datei handelt es sich um eine LTSpice-Library. > > Wie gehe ich hier vor? Kopieren des Symbols und der .lib Datei hat hier > erst mir nicht weiter geholfen. Die Library auch eingebunden? Ansonsten alle Dateien hier anhängen.
M. Stopka schrieb: > In meinem Fall habe 2 Dateien eine .lib und eine für das Symbol. Die Lib-Datei muss in das Verzeichnis "..\LTspiceXVII\lib\sub\" Die Symboldatei könntest du unter "..\LTspiceXVII\lib\sym\irgendwas" ablegen, je nach dem, ob es ein OpAmp, ADC oder was auch immer ist. Du kannst auch ein eigenes Verzeichnis unter \sym\ erstellen und es dort speichern. Im Symbol muss halt bei den Attributen der (relative) Pfad zur Lib drin sein. Sollte es sich um Transistor, Diode, FET o.ä. handeln, gibt es auch einen anderen Weg.
HildeK schrieb: > Die Lib-Datei muss in das Verzeichnis "..\LTspiceXVII\lib\sub\" > Die Symboldatei könntest du unter "..\LTspiceXVII\lib\sym\irgendwas" > ablegen, je nach dem, ob es ein OpAmp, ADC oder was auch immer ist. Besser so machen wie Helmut Sennewald das immer empfohlen hat.
LDR schrieb: > Besser so machen wie Helmut Sennewald das immer empfohlen hat. Hättest ruhig verlinken oder beschreiben könne, was Helmut vorschlägt. Es gibt halt zwei Varianten. Ich, für mich, mache es so wie beschrieben, weil ich üblicherweise nichts weitergeben muss und so das Einbinden in mehr als einem Design dann einfacher ist.
HildeK schrieb: > Hättest ruhig verlinken oder beschreiben könne, was Helmut vorschlägt. Ein paar Postings weiter oben hat er es doch geschrieben.
