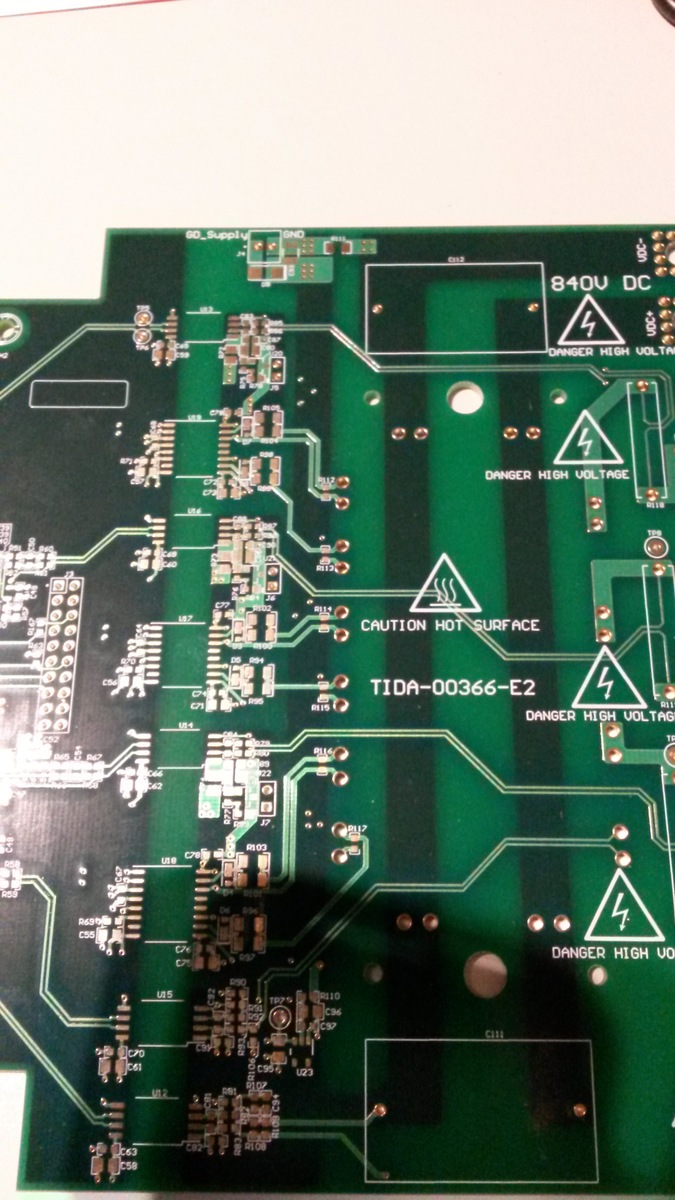

[V] 6 x TI 10 kW Inverter Board TIDA 00366 ENIG 4 Layer

[Claude M. (simelec)]

Hallo,

ich habe mir vor kurzem 10 Platinen für ein 2 Level 10 kW Wechselichter
nach dem Bauplan TIDA 00366 (http://www.ti.com/tool/TIDA-00366) fertigen
lassen. Ich könnte 6 Stk. für a 40€ entbehren.

[Joerg L. (Firma: 100nF 0603 X7R) (joergl)]

Claude M. schrieb:
> ...10 kW Wechselichter... TIDA 00366...

In dem Dokument ist ein Frequenzumrichter zur Ansteuerung von
Drehstrommotoren beschrieben, nicht - wie ich nach Lesen des Beitrages
vermutet habe - ein Wechselrichter für Solaranwendungen.

[Jürgen L. (temp1234)]

Sehe ich das richtig ca. 160x160mm 4Lagen? Beim freundlichen Chinesen
kosten 10 Stück davon 139$ incl. Transport...

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Ach nu kommt, ist doch Weihnachten - schenkt ihm doch alle noch die
Bauteile zu den Platinen, vor allem das IGBT-Modul und ein paar schicke
Weihnachtskugeln und dann dürft ihr euch gesegnet fühlen weil ihr in
dieser Zeit was Gutes getan habt...

;)

[Claude M. (simelec)]

Hallo Jürgen L.,

Iteressant. Sind bei deinen 139$ auch 2 Oz Kupfer, 2.0 mm FR4 Dicke,
E-Check, immersion gold (ENIG) mit eingerechnet? Das sind
Randbedingungen die TI an die PCB gestellt hat. Wie sieht es bei dir mit
Zollgebühren aus? Ich habe vorher ein Benchmarking üblicher Chinesen PCB
Hersteller gemacht und kam nie auf unter 300$. Die deutschen Hersteller
liegen für mich als Hobbybastler im nicht finanzierbaren Bereich. Bist
du bitte so nett und teilst mir den Namen deines Lieferanten mit?

Danke sehr.

[Jürgen L. (temp1234)]

Du hast bei deinem Post 4 Lagen und ENIG erwähnt. Warum denn dann 2 Oz
Kupfer und 2.0 mm FR4 Dicke nicht? Das ist irgendwie nicht konsequent.
Entweder alle relevanten Infos oder keine. Vor allem wenn das eigentlich

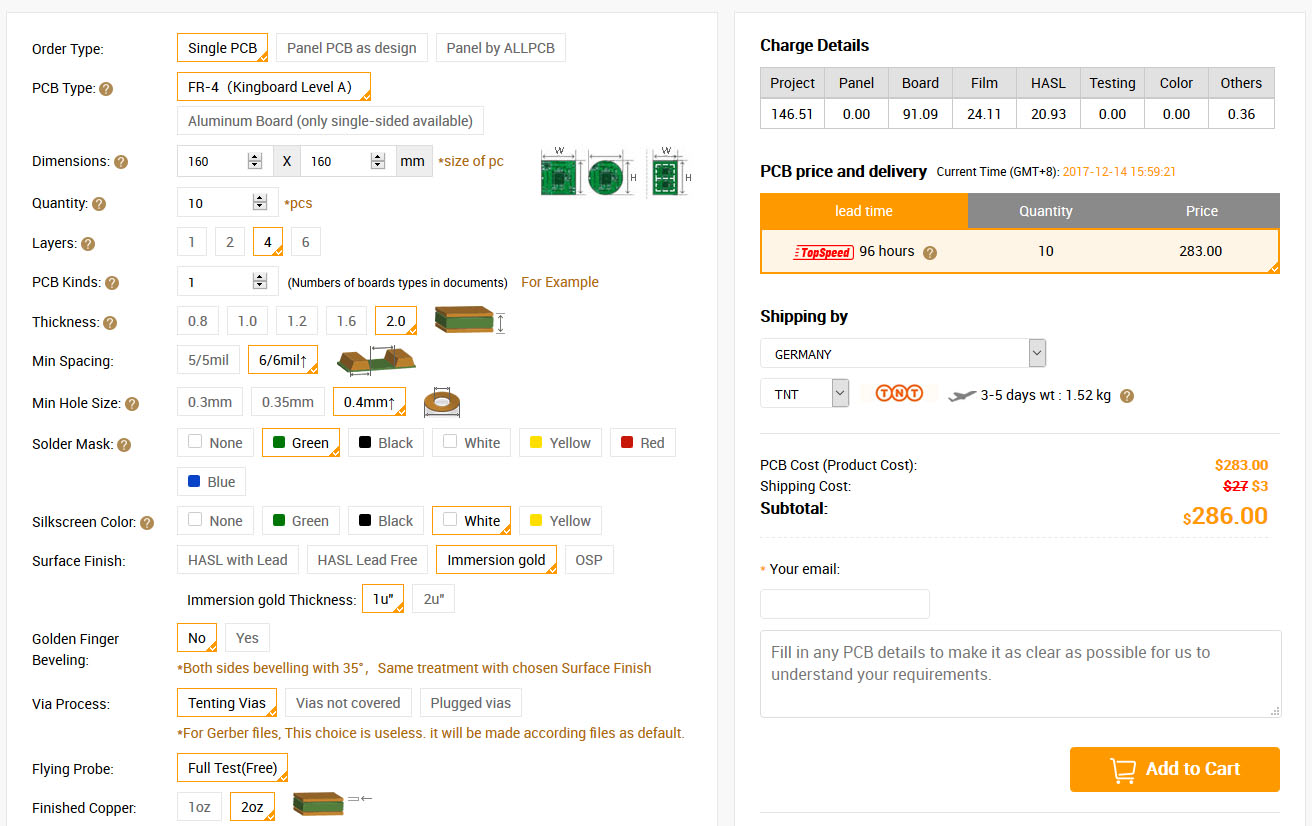

die Parameter sind die den Preis treiben. Auf den Preis im Anhang kommt
dann max. noch 19% Einfuhrumsatzsteuer drauf. Ist dann am Ende nicht
mehr so weit von deinem Preis weg.

Mal ne andere Frage, kriegt man so ein Modul eigentlich zerstörungsfrei
im Hobbybereich wieder von der Platine runter wenn da mal was knallt?
Ansonsten ist das ja dann ein Totalverlust. Neben den ca. 100€ für das
Modul kommen sicher nochmal 100€ für die restlichen Bauteile dazu. Ich
finde Projekt nicht uninteressant, hätte aber im Hobbybereich sicher
nicht so eine kaum zu reparierende Lösung gewählt.
