Hi,

Welche Software empfiehlt ihr zum Zeichen von Gehäusen für
Elektronikprojekte? Sketchup?

Die Software sollte möglichst Freeware sein und einfach zu bedienen
sein.
Die Daten sollen später für den 3D - Druck exportiert werden (.stl?)...

Die Gehäuse werden nichts hochkomplexes sein, sondern halt passende
Gehäuse mit Aussparungen für bspw. die Strombuchse oder eine Antenne...

Vielen Dank im Vorraus!

Autor: Chris D. (myfairtux) (Moderator) Benutzerseite
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Wir nutzen hier FreeCad für sämtliche CAD-Arbeiten, die anfallen.

Für Anfänger gibt es dazu auch sehr gute Tutorien (mittlerweile 32
Stück) in Deutsch von einem Mitentwickler:

https://www.youtube.com/user/BPLRFE/videos

Da hast Du erstmal zu tun ;-)

Exportieren per STL ist kein Problem - ja, wir drucken auch einiges in
3D :-)

: Bearbeitet durch Moderator
Autor: Timmo H. (masterfx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für private Zwecke ist Fusion 360 kostenlos. Designspark Mechanical ist
auch für gewerbliche Nutzung kostenlos. Und meiner Meinung nach sind
beide genannten einfacher und intuitiver zu bedienen als FreeCAD.
Ansonsten wären da z.B. noch OnShape und Tinkercad

Autor: Felix K. (felix_k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Timmo H. schrieb:
> Für private Zwecke ist Fusion 360 kostenlos.

Hast du dafür einen Link?
Ich finde nur die 30 Tägige Demoversion die danach kostenpflichtig
wird...

Autor: tmomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von meiner Seite eine Empfehlung für Designspark Mechanical.
Einfach in der Bedienung, so daß schnelle Erfolge erzielt werden können.
Macht Laune damit zu arbeiten.

Autor: Felix K. (felix_k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Felix K. schrieb:
> Timmo H. schrieb:
>> Für private Zwecke ist Fusion 360 kostenlos.
>
> Hast du dafür einen Link?
> Ich finde nur die 30 Tägige Demoversion die danach kostenpflichtig
> wird...

Gefunden, man muss sich in der Demo als "Startup oder Liebhaber"
"registrieren"...

Autor: Felix K. (felix_k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Timmo H. schrieb:
> Für private Zwecke ist Fusion 360 kostenlos.

Kennst du oder jemand anders Tutorials, eine Dokumentation o.ä. die
möglichst auf das zeichnen von Gehäusen eingeht?

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich habe gelegentlich FreeCad verwendet. Allerdings habe ich das Gefühl,
dass es etwas verbuggt ist. (Oder ich zu blöd es zu bedienen.)

Das letzte Teil habe ich mit open scad und den Python Bindings
programmiert. Fand ich für einfache formen eigentlich ganz gut. Open
Scad allein ist etwas unangenehm.

Gruß

Peter

Autor: never ever (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: never ever (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nur kostenlos anmelden und loslegen

Autor: Johannes S. (jojos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Youtube-Video "Designing and 3D Printing an Enclosure for Arduino Uno" Ist ein Beispiel, Google findet mit
‚fusion360 Arduino‘ noch weitere. Auch wenn du jetzt kein Arduino
Gehäuse brauchst, das Vorgehen passt auch für andere. Mit Fusion360
führen mehrere Wege zum Ziel, man kann mit einer 2D Skizze anfangen oder
mit einem Quader.
Allerdings braucht man für das gezeigte schon ein paar Wochen Übung, da
gibts ein gutes Tutoral bei Video2brain (auch auf YT).

: Bearbeitet durch User
Autor: Gerd E. (robberknight)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm ein fertiges Gehäuse als Vorlage und passe es nur soweit an wie
nötig.

Bei Hammond gibt es von allen Gehäusen 3D-Daten direkt so zum
runterladen.

Beitrag #5259238 wurde vom Autor gelöscht.
Autor: Frank Esselbach (Firma: Q3) (qualidat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal ne blöde Frage:

Angeregt durch die Diskussion hier, wollte ich nach einer Registrierung
Fusion 360 herunterladen ... mit 'nem Mac die Windows-Version für einen
Freund ... keine Chance - bekomme immer nur die DMG-Datei für Mac
angeboten.

Scheiss "Fürsorglichkeit". Kenn jemand einen Trick oder einen "deep
link", wie ich trotzdem mit dem Mac an die Win-Version komme?

Danke.

Autor: Felix K. (felix_k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerd E. schrieb:
> Nimm ein fertiges Gehäuse als Vorlage und passe es nur soweit an
> wie
> nötig.
>
> Bei Hammond gibt es von allen Gehäusen 3D-Daten direkt so zum
> runterladen.

Soweit ich es gesehen haben lässt sich aber keine der Dateien mit Fusion
360 bearbeiten. Gibt es da ein "Konvertier-Tool"?

never ever schrieb:
> https://www.thingiverse.com/thing:1264391
>
> mit customizer

Der Customizer kann aber bspw. auch keine speziellen Öffnungen im
Gehäuse machen, aber man kann es ja im CAD Programm nachbearbeiten, bei
mir sind gestern aber mehrere Exportvorgänge dieses Gehäuses im
Customizer fehlgeschlagen (Serverseitig).

Johannes S. schrieb:
> Youtube-Video "Designing an Arduino Uno Enclosure with Fusion 360"
> Ist ein Beispiel, Google findet mit
> ‚fusion360 Arduino‘ noch weitere. Auch wenn du jetzt kein Arduino
> Gehäuse brauchst, das Vorgehen passt auch für andere. Mit Fusion360
> führen mehrere Wege zum Ziel, man kann mit einer 2D Skizze anfangen oder
> mit einem Quader.
> Allerdings braucht man für das gezeigte schon ein paar Wochen Übung, da
> gibts ein gutes Tutoral bei Video2brain (auch auf YT).

Danke

: Bearbeitet durch User
Autor: Klaus I. (klauspi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Am einfachsten ist wohl https://www.tinkercad.com

Autor: Joachim S. (oyo)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Felix K. schrieb:
> never ever schrieb:
>> https://www.thingiverse.com/thing:1264391
>>
>> mit customizer
>
> Der Customizer kann aber bspw. auch keine speziellen Öffnungen im
> Gehäuse machen, aber man kann es ja im CAD Programm nachbearbeiten, bei
> mir sind gestern aber mehrere Exportvorgänge dieses Gehäuses im
> Customizer fehlgeschlagen (Serverseitig).

Du musst diesen Customizer nicht nutzen; hinter dem Thingiverse-Link
steckt ja letztlich nur eine gewöhnliche OpenSCAD-Datei, die Du nach
belieben verändern/erweitern etc. kannst.

Und wenn Du Dich noch nicht für ein bestimmtes Programm entschieden
hast, dann solltest Du Dir OpenSCAD unbedingt zumindest mal anschauen.
OpenSCAD hat einen anderen Ansatz als die meisten anderen Programme,
weil man die 3D-Modelle da quasi als Programmcode entwirft (in
wiederverwendbaren, parametrisierbaren Modulen), statt in einem
3D-Editor. Dadurch ist der erste Einstieg zwar etwas schwieriger als bei
anderen Programmen; aber wenn man zumindest grundlegende
Programmierkenntnisse besitzt und sich erst einmal ein bisschen in
OpenSCAD eingearbeitet hat, dann will man schnell nichts anderes mehr!

Lese (oder zumindest: überfliege) am besten einfach mal dieses
OpenSCAD-Tutorial, um Dir einen Eindruck von OpenSCAD zu verschaffen:
http://www.tridimake.com/2014/09/how-to-use-opensc...
Dieses kurze Tutorial lehrt eigentlich wirklich Alles, was man für den
Anfang braucht.

Autor: Md Ma (Firma: Potilatormanufaktur) (mdma)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich habe mich auch vor kurzem in dem Bereich umschauen müssen. Ich
arbeite mich zwar mittlerweile aus diversen Gründen auch in FreeCAD ein,
habe aber in der Tat die schnellsten Ergebnisse mit OpenSCAD erzielt.
Die Einarbeitung in die wirklich umfangarme Sprache ist einfach.

Autor: Timmo H. (masterfx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Felix K. schrieb:
> Gerd E. schrieb:
>> Nimm ein fertiges Gehäuse als Vorlage und passe es nur soweit an
>> wie
>> nötig.
>>
>> Bei Hammond gibt es von allen Gehäusen 3D-Daten direkt so zum
>> runterladen.
>
> Soweit ich es gesehen haben lässt sich aber keine der Dateien mit Fusion
> 360 bearbeiten. Gibt es da ein "Konvertier-Tool"?
Bei Fusion 360 musst du das Step File erst in die Cloud laden um es zu
bearbeiten.
Bei DesignSpark Mechanical gibt es einen kleinen Trick (Bug) um die
Step-Files zu bearbeiten.

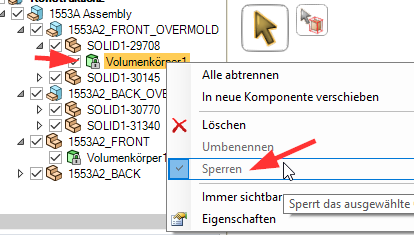

Dazu öffnest oder importierst das Step-File, dann kommt die Meldung
"Step files können nicht verändert werden". Darum sieht man dann auch
immer ein Schloss und Sperren kann nicht aufgehoben werden (siehe Bild
1).

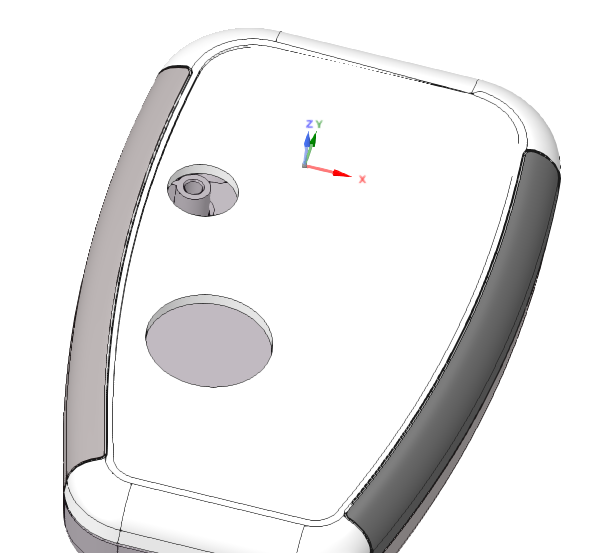

Nun zeichnest du aber einfach einen Eigenen Körper... (Bild 2).

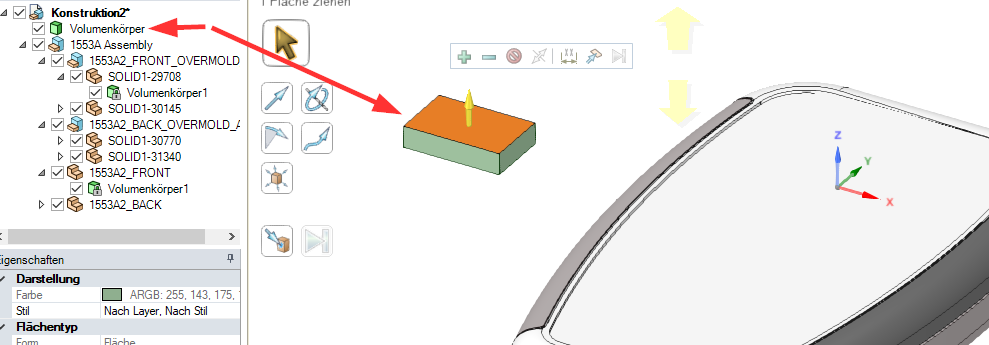

Und dann kannst du das Sperren für die gesamte Konstruktion auf einmal

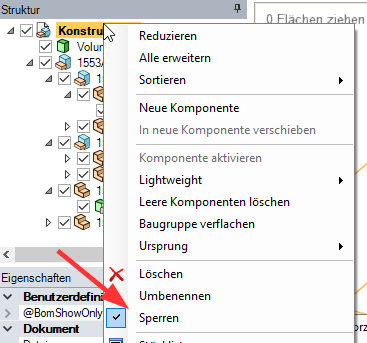

aufheben (Bild 3) und dann bearbeiten (Bild 4).

Aber eigentlich ist ja gerade an 3D-Druck der Witz, dass man nicht mehr
Gehäuse von der Stange nehmen muss (zumindest nicht bei kleinen
Stückzahlen/Prototypen) sondern direkt das Gehäuse so designt wie man es
braucht

: Bearbeitet durch User
Autor: Alex Ge (dragongamer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank E. schrieb:
> Scheiss "Fürsorglichkeit". Kenn jemand einen Trick oder einen "deep
> link", wie ich trotzdem mit dem Mac an die Win-Version komme?
>
> Danke.
Versuch mal den Incognito Mode des Browsers. Der verbirgt in der Regel,
die OS-Kennung.

Autor: Patrick C. (pcrom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich benutze Skecthup, geht prima (3d druck via Shapeways /
i.Materialise)

Autor: Timmo H. (masterfx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank E. schrieb:
> Angeregt durch die Diskussion hier, wollte ich nach einer Registrierung
> Fusion 360 herunterladen ... mit 'nem Mac die Windows-Version für einen
> Freund ... keine Chance - bekomme immer nur die DMG-Datei für Mac
> angeboten.
Wieso der Umstand? Man bekommt doch eh nur einen Web-Installer wenn ich
mich recht entsinne.  Das meiste wird erst daher erst während der
Installation runtergeladen

Autor: Geert H. (geerth)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
https://www.onshape.com/

Hochwertiges online CAD. Use at no costs if your design is open source /
public.
https://www.onshape.com/open-source

https://www.onshape.com/cad-blog/successful-3d-printing

: Bearbeitet durch User
Autor: Timmo H. (masterfx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Geert H. schrieb:
> https://www.onshape.com/
>
> Hochwertiges online CAD.
Wurde doch schon in der zweiten Antwort genannt...
