Habe schon im Web gesucht, finde aber nicht genau das, was ich suche (z.T. zu teuer). Ich habe eine Verkabelung von ca. 100 gleichen Leitungen (ca. 0,25 mm²) an einer langen Lötleiste, die ich ablöten und später wieder anlöten muß. Die Leitungen haben zwar einen eindeutigen Farbcode, aber den zu notieren und dann mir beim Anlöten wieder die richtige Farbe zu suchen, ist mir zu zeitaufwendig. Die Drähte mit Leinenklebeband zusammenzupappen, und darauf zu hoffen, daß sie nicht rausrutschen oder die Klebung sich öffnet, ist mir auch zu riskant. Die Enden mit weißem oder gelbem Schrumpfschlauch zu umgeben und diesen mit wasserfestem Fine-Marker zu beschriften, wäre eine Option. Fertige Ringe mit Nummern wären auch nicht schlecht, wenn sie nicht zu teuer sind. Ich will nicht gleich 20 € in die Kabelbeschriftung investieren für die einmalige Aktion. Ein Foto von dem Ganzen zu machen, ist sicher eine gute Backup-Maßnahme. Suche halt nach ein paar Ideen. Viele Grüße Christoph
:
Verschoben durch User
Christoph K. schrieb: > Die Leitungen haben zwar einen eindeutigen Farbcode, aber den zu > notieren und dann mir beim Anlöten wieder die richtige Farbe zu suchen, > ist mir zu zeitaufwendig. Christoph K. schrieb: > Die Enden mit weißem oder gelbem Schrumpfschlauch zu umgeben und diesen > mit wasserfestem Fine-Marker zu beschriften, wäre eine Option. Wer findet die sieben Fehler in diesem Bild?
Wie wäre es mit billigen breiten Standardpapierklebeetiketten, die Du um die einzelnen Kabel in einem Winkel von 90 Grad aufklebst, so daß sich die effektive Etikettlänge in der Breite halbiert, weil die eine Hälfte der Klebeseite auf der anderen aufliegt?
Christoph K. schrieb: > Die Enden mit weißem oder gelbem Schrumpfschlauch zu umgeben und diesen > mit wasserfestem Fine-Marker zu beschriften, wäre eine Option. Brother P-Touch PT-E550WVP mit HSE-221 Schrumpfschlauch Kassetten.
Christoph K. schrieb: > > Fertige Ringe mit Nummern wären auch nicht schlecht, wenn sie nicht zu > teuer sind. Ich will nicht gleich 20 € in die Kabelbeschriftung > investieren für die einmalige Aktion. > > Ein Foto von dem Ganzen zu machen, ist sicher eine gute Backup-Maßnahme. > > Suche halt nach ein paar Ideen. > > Viele Grüße > > Christoph Wachsband nehmen und das Kabel zu einem Kabelbaum binden, so wie früher.
Peter M. schrieb: > Wie wäre es mit billigen breiten Standardpapierklebeetiketten, die Du um > die einzelnen Kabel in einem Winkel von 90 Grad aufklebst, so daß sich > die effektive Etikettlänge in der Breite halbiert, weil die eine Hälfte > der Klebeseite auf der anderen aufliegt? Diese Etiketten haben die Eigenschaft, daß die Klebeschicht sich in öliger oder anderer widriger Umgebung auflöst. Grüße Christoph
Achim B. schrieb: > Christoph K. schrieb: >> Die Leitungen haben zwar einen eindeutigen Farbcode, aber den zu >> notieren und dann mir beim Anlöten wieder die richtige Farbe zu suchen, >> ist mir zu zeitaufwendig. > > Christoph K. schrieb: >> Die Enden mit weißem oder gelbem Schrumpfschlauch zu umgeben und diesen >> mit wasserfestem Fine-Marker zu beschriften, wäre eine Option. > > Wer findet die sieben Fehler in diesem Bild? Was soll das?
Guest schrieb: > Christoph K. schrieb: >> Die Enden mit weißem oder gelbem Schrumpfschlauch zu umgeben und diesen >> mit wasserfestem Fine-Marker zu beschriften, wäre eine Option. > > Brother P-Touch PT-E550WVP mit HSE-221 Schrumpfschlauch Kassetten. Widerspricht dem Billiggebot in meinem OP :), aber trotzdem danke für den Hinweis. Hatte Ähnliches auch schon auf dem Schirm (https://www.pollin.de/p/beschriftungsgeraet-brother-p-touch-h100lb-890970). Man kann ja argumentieren, daß man es auch später immer wieder einsetzen kann. Grüße Christoph
:
Bearbeitet durch User
Christoph K. schrieb: > Peter M. schrieb: >> Wie wäre es mit billigen breiten Standardpapierklebeetiketten, die Du um >> die einzelnen Kabel in einem Winkel von 90 Grad aufklebst, so daß sich >> die effektive Etikettlänge in der Breite halbiert, weil die eine Hälfte >> der Klebeseite auf der anderen aufliegt? > > Diese Etiketten haben die Eigenschaft, daß die Klebeschicht sich in > öliger oder anderer widriger Umgebung auflöst. > > Grüße > Christoph ja, das hatten wir auch. Eine Lösung dafür war die Etiketten noch in Klebestreifen zu "laminieren". Toll ist das nicht, aber billig. Schrumpfschlauch, und am besten per Labeldrucker beschriftet, ist eine professionelle Lösung.
holzstab unter die leiste mit drähten, die drähte mit heißkleber der länge nach am holzstab festkleben, dann drähte ablöten. zum anlöten die aufgeklebten drähte der reihe nach vom stab lösen. quick, dirty, koscht fascht nix, und macht wenig arbeit - genau die stümperei wie im OT gefordert.
c.m. schrieb: > holzstab unter die leiste mit drähten, die drähte mit heißkleber der > länge nach am holzstab festkleben, dann drähte ablöten. > zum anlöten die aufgeklebten drähte der reihe nach vom stab lösen. > > quick, dirty, koscht fascht nix, und macht wenig arbeit - genau die > stümperei wie im OT gefordert. Stümperei hatte ich nicht gefordert; wollte ich im Gegenteil vermeiden. Und hierbei zusätzlich die Gefahr, daß der Heißkleber mit der PVC-Isolierung eine innige Verbindung eingeht und es dann eine ziemliche Baustelle gibt. Klang zwar ganz nett, Dein Beitrag im Dialekt derer, die hierzulande als besonders pedantisch gelten :) Grüße Christoph P.S. die notorische Kleinschreibung kann ich nur damit beantworten: herbert wehner hatte in moskau liebe genossen und davon gibt es noch zahlreiche andere Beispiele http://ww3.cad.de/foren/ubb/Forum27/HTML/008037.shtml
:
Bearbeitet durch User
Wir verwenden Tyco csl-03425 http://www.te.com/deu-de/product-8-1768016-7.html , die werden mit Laserderucker oder Permanentmarker beschriftet und um die litze/Kabel gewickelt. Die letzten 2 cm sind Transparent und schützen die Beschriftung damit vor abrieb. Kennst Du Zweckform L7950-20?
Christoph K. schrieb: > Ich habe eine Verkabelung von ca. 100 gleichen Leitungen (ca. 0,25 mm²) > an einer langen Lötleiste, die ich ablöten und später wieder anlöten > muß. Und zwischen ablöten und später wieder anlöten liegt eine Christoph K. schrieb: > ... ölige oder andere widrige Umgebung ... ? Wenn sich das nicht vermeiden lässt führt wohl wenig an laserbeschriftetem Schrumpfschlauch vorbei, denn auch Kleber von Folien wird durch Öl stark nachteilig beeinflusst.
Vorschlag : Ringe aus Schrumpfschlauch schneiden und damit die Kabel im Binär-Code "beringen". Hält fast ewig und wenn man nur numerieren will, ist es einfach und günstig. Gruß opamanfred
Mußte so etwas neulich auch machen, habe dafür einfach sehr gutes Malerkrepp verwendet. Waren nur 14 Kabel, hat mir aber trotzdem schon gereicht, da man sehr sauber arbeiten muß. Mit Holzlatte wie vorher bereits beschrieben, nur ohne Heißkleber. Das heißt einfach zwischen zwei Latten die mit Schaumstoff Klebeband beklebt sind einklemmen?
KRT025X043WEZ1 https://www.labelident.com/Kabelmarkierer/Kabelmarkierer-auf-Rolle-mit-25-mm-Rollenkern-farbiges-Schriftfeld-50-microm::5614.html Was soll denn draufstehen? Äxl
Äxl (geloescht) schrieb: > KRT025X043WEZ1 > > https://www.labelident.com/Kabelmarkierer/Kabelmarkierer-auf-Rolle-mit-25-mm-Rollenkern-farbiges-Schriftfeld-50-microm::5614.html > > Was soll denn draufstehen? > > Äxl Die Zahlen von 1-100
Wären Kabelbinder mit Beschriftungsschild eine Option? https://www.voelkner.de/products/71065/Kabelbinder-100mmx2-5mm-Beschriftungsfeld-100St.-SugoProducts.html Oder vielleicht auch sowas https://www.3m.com/3M/en_US/company-us/all-3m-products/~/3M-ScotchCode-Wire-Marker-Tape-Dispenser-with-Tape-STD-0-9X/?N=5002385+4294921007&rt=rud
opamanfred schrieb: > Vorschlag : Ringe aus Schrumpfschlauch schneiden und damit die Kabel im > Binär-Code "beringen". Hält fast ewig und wenn man nur numerieren will, > ist es einfach und günstig. Gruß opamanfred O nee :) Da kann ich den Binärcode ja gleich mit dem Lötkolben in die Isolierung "schreiben". Ich bin zwar noch ziemlich fit im Lesen zumindest der Dualzahlen von 0000 bis 1111, Und bis 100 (dez.) sind es auch "nur" 7 bits, aber sowohl das Auslesen wie auch das Herstellen wären mir zu mühsam. Obwohl, die Idee hat was hinsichtlich Haltbarkeit und Kosteneffizienz. Danke. Grüße Christoph P.S. Ich habe mich für das Wickeln eines Kabelbaums mit Wachsgarn entschieden. Ist bestellt für € 2,50. Zahnseide ist auch geeignet dafür, habe ich mal herausgefunden. Nachtrag: früher hatten wir jede Menge Etiketten von Brady https://www.brady.de/de-de/produkte/etiketten-anh%C3%A4nger-und-schrumpfschl%C3%A4uche/kennzeichnung-von-leitungen-kabeln-und-panels# einer Firma, die mal der Lieferant für Lötaugen und Leiterbahnen zum Aufkleben auf Folie waren, aus denen dann Platinen hergestellt wurden. Die Firma ist heute noch aktiv und hat ihr Spektrum entsprechend angepaßt. Diese gelben Sticker mit Nummern drauf, hatte ich ursprünglich im Sinn gehabt. Aber ich habe ein paar interessante Anregungen bekommen. Vielen Dank dafür und Grüße Christoph
:
Bearbeitet durch User
Guest schrieb: > Brother P-Touch PT-E550WVP mit HSE-221 Schrumpfschlauch Kassetten. hab ich ausprobiert und finde ich unpraktisch: 1. die Bedruckung ist nur von einer Seite. Wenn das Kabel zufällig nicht grad bequem auf dem Tisch liegt, muss man sich u.U. verrenken um das lesen zu können 2. Schrumpfschlauch funktioniert nicht auf fertig konfektionierten Kabeln, der Stecker ist meist zu dick so daß man den nicht aufs Kabel bekommt. Was sich bei mir dagegen bewährt hat: - Brother P-Touch mit den flexiblen Bändern, bevorzugt 24mm. - Auf das Band den Text quer aufdrucken, mehrfach den Text wiederholen je nach Dicke des Kabels - Band um das Kabel wickeln Dann kann man es von jeder Seite aus gut lesen, das Band reißt nicht so leicht vom Kabel ab und funktioniert bis auf vielleicht feinste Äderchen überall.
Äxl Christoph K. schrieb: > Äxl (geloescht) schrieb: >> KRT025X043WEZ1 >> >> > https://www.labelident.com/Kabelmarkierer/Kabelmarkierer-auf-Rolle-mit-25-mm-Rollenkern-farbiges-Schriftfeld-50-microm::5614.html >> >> Was soll denn draufstehen? >> >> Äxl > > Die Zahlen von 1-100 Das sind dann 100 oder 200 Labels. Dafür möchtest Du keine 20€ investieren, weil es eine einmalige Sache sei? Denk nochmal drüber nach, bitte... stromtuner<ät>gmx.de, schreib mir 'ne Mail oder übern Messenger/Facebook (soviele ÄXL gibt es dort nicht, denk' ich mal.)
Äxl (geloescht) schrieb: > Äxl >> >> Die Zahlen von 1-100 > > Das sind dann 100 oder 200 Labels. Dafür möchtest Du keine 20€ > investieren, weil es eine einmalige Sache sei? Es kommt eins zum anderen, 20 € hier, 'n Werkzeug da. Jetzt habe ich schon 2,50 € investiert. Kaufe ich noch Labels und einen Thermotransferdrucker, dann verdiene ich nichts mehr an dem Projekt. Kabelbaum binden hat noch den Nebeneffekt der mechanischen Stabilisierung und optischen Aufbesserung. Auch erleichtert es eine nochmalige Reparatur, die Drahtenden liegen dann schon nahe der Lötstelle usw. Mit Marker beschriftete weiße Schrumpfschlauchhülsen wären für mich jetzt noch die andere DIY-Alternative.
Hallo Christoph, Christoph K. schrieb: > Peter M. schrieb: >> Wie wäre es mit billigen breiten Standardpapierklebeetiketten, die Du um >> die einzelnen Kabel in einem Winkel von 90 Grad aufklebst, so daß sich >> die effektive Etikettlänge in der Breite halbiert, weil die eine Hälfte >> der Klebeseite auf der anderen aufliegt? > > Diese Etiketten haben die Eigenschaft, daß die Klebeschicht sich in > öliger oder anderer widriger Umgebung auflöst. Das stimmt natürlich, stand aber als Rahmenbedingung nicht im Ausgangsbeitrag drin. :) Gruß Peter
Ich nehme gerne solche Ziffern zum Aufschieben: https://www.conrad.de/de/kennzeichnungsclip-aufdruck-1-aussendurchmesser-bereich-260-bis-350-mm-474550-000-std06y-1-te-connectivity-1367209.html Die sind schnell montiert.
Da du ja nur die Reihenfolge festhalten willst, um sie später wieder genauso fest zu machen: Nimm eine Leiste und UHU patafix oder auch eine Stange Knete von den Kindern. Da kannst du die Drähte nach dem Ablöten hineindrücken und so in der richtigen Reihenfolge fixieren.
Uwe schrieb: > Ich nehme gerne solche Ziffern zum Aufschieben: > https://www.conrad.de/de/kennzeichnungsclip-aufdru... Von denen habe ich mal einen ganzen Karton voll im Müll gefunden, nagelneu. Immer 10 Stück auf einem roten Stäbchen aufgeschoben. 10 Stäbchen in einem Tütchen. 100 Tütchen in dem Karton. Also 10000 Stück. Und alle mit einem "B" belasert... Da hat sich der Betriebselektriker wohl beim Glücksrad vertan und das Ganze heimlich entsorgt, bevors der Controller merkt. Warum eigentlich alle Kabel wieder in derselben Reihenfolge anlöten? Macht ja nichtmal Airbus: Airbus und die Lufthansa waren da nicht so sorgfältig, die haben einfach nur 500 blaue und rote Kabel am Steuerknüppel und eine miese Doku plus einen schlampigen Wartungsbetrieb. Mit dem Ergebnis das 2001 der Knüppel des Kapitäns bei einem A320 nach einer Reparatur falschrum reagierte. https://www.bfu-web.de/DE/Publikationen/Untersuchungsberichte/2001/Bericht_5X004-01.pdf?__blob=publicationFile
Wie sind die denn codiert, die leitungen? Nach norm, aus nem dicken kabel? Dann kannst du per tabelle die codes den genormten adernnummern zuordnen, die du dann nur noch der pinnummer auf der lötleiste zuordnen musst..
Thyristortetrode schrieb: ... > https://www.bfu-web.de/DE/Publikationen/Untersuchungsberichte/2001/Bericht_5X004-01.pdf?__blob=publicationFile Interessant, übrigens, daß ich den Link im Firefox (57.0.4 / 64)nicht lesen konnte. Die Seite öffnete sich nicht (blieb weiß). Rief ich den MSIE (11.0.9) auf, so bekam ich die Seite. Versuch eines direkten Links: Link Wie macht man hier im Text eigentlich verlinkte Texte? Mir erschließt sich im Moment die Syntax nicht (Doppelte eckige Klammern?). Grüße Christoph
:
Bearbeitet durch User
Christoph K. schrieb: ... > Fertige Ringe mit Nummern wären auch nicht schlecht, wenn sie nicht zu > teuer sind. Dann kaufe billige in China die abfallen. > Ich will nicht gleich 20 € in die Kabelbeschriftung > investieren für die einmalige Aktion. Dann leih dir ein Beschriftungsgerät und kauf die Labels. Dein Geiz kann sehr sehr teuer werden. > Ein Foto von dem Ganzen zu machen, ist sicher eine gute Backup-Maßnahme. Foto sowieso, einen Klemmenplan sollte man auch anlegen. > Suche halt nach ein paar Ideen. https://www.phoenixcontact.com/online/portal/de?1dmy&urile=wcm%3apath%3a/dede/web/main/products/subcategory_pages/Conductor_and_cable_marking_P-12-04/94a164c7-e4e4-42c2-b53b-6b64cfcd71de
Suchmaschine unter dem Begriff: Kabelkennzeichnung clip (Bilder) bringt jede Menge Vorschläge. Ich bevorzuge da die gelben Ringe. Kein Problem bei öliger Umgebung. Gruß fossi
Christoph K. schrieb: > Diese Etiketten haben die Eigenschaft, daß die Klebeschicht sich in > öliger oder anderer widriger Umgebung auflöst. Christoph K. schrieb: > Ich habe eine Verkabelung von ca. 100 gleichen Leitungen (ca. 0,25 mm²) > an einer langen Lötleiste, die ich ablöten und später wieder anlöten > muß. Dann verrate doch mal, über was für Zeiträume du bei "später" nachdenkst. Kunststoffnummern-Clips können bei entsprechenden Umgebngsbedingungen langfristig auch spröde werden. Christoph K. schrieb: > Was soll das? Ist es nicht sch..ßegal, ob man nach Farbcodes oder nach Label anklemmt.
opamanfred schrieb: > Vorschlag : Ringe aus Schrumpfschlauch schneiden und damit die Kabel im > Binär-Code "beringen". Hält fast ewig und wenn man nur numerieren will, > ist es einfach und günstig. Da kann man auch einfach die Nr. zum aufclipsen nehmen. Geht schneller und hält bei passender Größe auch gut.
>> Fertige Ringe mit Nummern wären auch nicht schlecht, wenn sie nicht zu >> teuer sind. Nimm jene hier: https://de.dawanda.com/product/48642138-100-wuerfel-perlen-mit-buchstaben-6mm-zum-auswaehlen Die gibt es auch beim Onkel "Tedi" zu kaufen. Ich bin ein Fan davon, um Steuerungs-Strippen im Schaltschrank zu beschriften oder sie als Abstandshalter beim Verschrauben von Platinen auf Grundplatten zu benutzen. mfG Paul
Angehängte Dateien:
-
33 KB

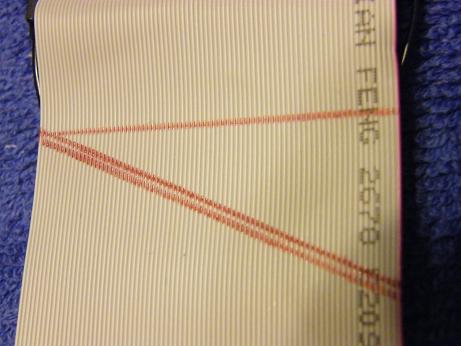

Bisher ist nicht bekannt, ob es sich um 6mm² Litze oder dünne PC-Anschlüsse handelt. In einfachen Fällen hilft ein wasserfester Edding und evtl. ein Dreieck auf die paralellen Kabel malen. Dann ist auf jedem Draht der Strich ein Stück woanders. Ist sicher noch nicht die Ideallösung, Vertauschungen fallen jedoch besser auf.
Kabel Abschneiden das du die Adernfarbe siehst und später neu absetzten und umlöten
oszi40 schrieb: > Bisher ist nicht bekannt, ob es sich um 6mm² Litze oder dünne > PC-Anschlüsse handelt. Nicht? Christoph K. schrieb: > 100 gleichen Leitungen (ca. 0,25 mm²)
Paul B. schrieb: >>> Fertige Ringe mit Nummern wären auch nicht schlecht, wenn sie nicht zu >>> teuer sind. > > Nimm jene hier: > > https://de.dawanda.com/product/48642138-100-wuerfel-perlen-mit-buchstaben-6mm-zum-auswaehlen > > > Die gibt es auch beim Onkel "Tedi" zu kaufen. Ich bin ein Fan davon, um > Steuerungs-Strippen im Schaltschrank zu beschriften oder sie als > Abstandshalter beim Verschrauben von Platinen auf Grundplatten zu > benutzen. > > mfG Paul Oh, da muß man sich aber erst mal ein Alphabet zulegen :) Oder man kodiert im Unärsystem (I, II, III ...) Aber trotzdem süß :) Grüße Christoph
