Forum: Platinen Target 3001: Wie Einzelsymbole des 7400 ändern?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Gustav K. (hauwech)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

arbeite mich eben etwas in Target 3001 ein und versuche mit einer
kleinen eigenen Beispielplatine die einzelnen Schritte zu durchlaufen.
Bauteile habe ich bereits erfolgreich geändert (Footprint + 3D-Ansicht),
nun hänge ich am Ändern eines Schaltplansymbols fest. Wobei ich
"normale" Schaltplansymbole bereits erfolgreich geändert habe.

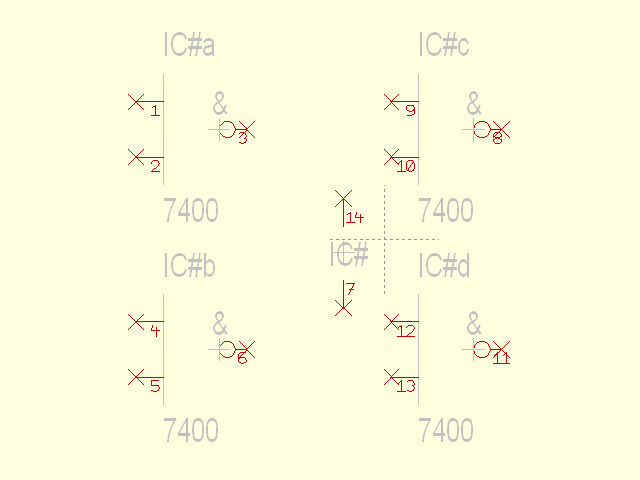

Ein 7400 ist in der Schaltplanansicht als 4 Gatter sichtbar. Diese
Gatterdarstellung möchte ich in die ändern (-> Badewanne). Was auch
gelingt, nur werden die von mir eingezogenen Kreisbögen mit nicht mit in
das neue Symbol exportiert.

Dann finden sich 4 von diesen Griffkreuzen, die ich ebenfalls in die
Mitte der einzelnen "Badewannen" verschieben möchte. Kann mit der
üblichen Export-Methode eigentlich nicht gelingen, da es ja 4 Stück
davon gibt.

Wie kann ich ein einzelnes Gatter auflösen, meine Änderungen machen
(incl. verschieben des Griffkreuzes) und das Gatter dann wieder
zusammensetzen? Die bisher im Netz gefundenen Beispiele beziehen sich
alle auf Bauteile, bei denen es zum Gehäuse nur ein einziges
Schaltplansymbol gibt.

Bild 2: Wenn ich ein Gatter markiere, wird mein hinzugefügter Bogen
nicht mit markiert, gehört also nicht dazu.

Grüße von Gustav

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Weis nicht genau was du meinst.
Nimm doch ein 74hc00n und du hast was du suchst.
Oder ?

von Thomas DG5MPQ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Gustav,

mach als ersten Schritt
unter Einstellungen --> Optionen --> Bauteilfangen mit M1 (Rechts Mitte)
die Hacken bei

Bauteil immer komplett
Modul immer komplett

raus


Dann kannst du immer alles einzeln anfassen, verschieben und bearbeiten.


Diese Änderungen gelten dann aber nur für dieses Projekt.
Nicht für die Biblothek.

Wenn du es dort direkt ändern willst,

leeres Projekt aufmachen
F2      für den  Biblotheksmanager

  --> Bauteil suchen --> Symbol Bearbeiten....

Bei mehrteiligen Bauteil    jedes Symbol einzeln markieren und
Griffkreuz
mit Y   setzen. Wenn alle Symbole fertig sind. Alles zusammen markieren
und mit X exportieren


Bei einteiligem Bauteil   Symbol komplett markieren    Y = Griffkreuz
X=Export


fertig.





Hoffe geholfen zu haben....
Gruß Thomas

von Gustav K. (hauwech)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Thomas DG5MPQ schrieb:
> Bauteil immer komplett
> Modul immer komplett
Erreicht man auch mit markieren und rechte Maustaste, bringt mich aber
bei dem 4-fach Symbol leider nicht weiter.

> Bei mehrteiligen Bauteil jedes Symbol einzeln markieren und
> Griffkreuz mit Y setzen.
Das hat funktioniert :-)

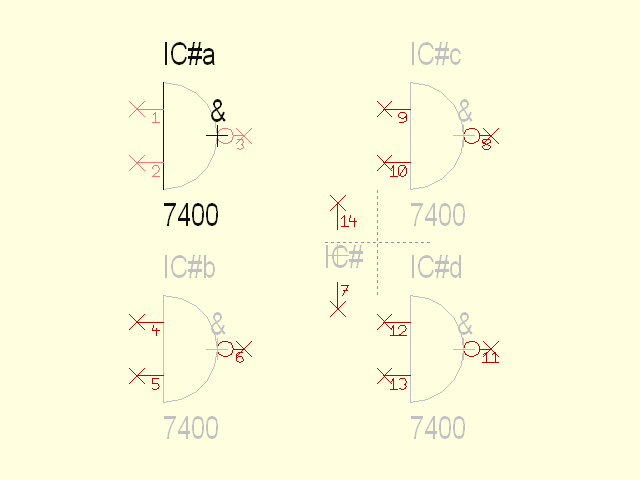

Allerdings wird der Text "IC#a" und "7400" in "!SYMBOL" und "!Wert"
übersetzt :-( s. Bild 1

> Wenn alle Symbole fertig sind.
> Alles zusammen markieren und mit X exportieren

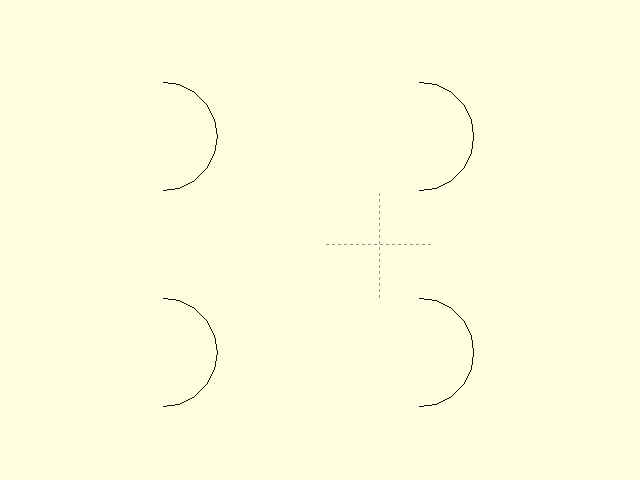

Das funktioniert nach wie vor nicht, die 4 von mir gemalten Bögen
bleiben zurück, s. Bild 2. Zusätzlich sehe ich die Fehlermeldung: Beim
Bauteilexport wurden nicht alle Elemente exportiert. Da hat wohl jemand
einen Riegel vorgeschoben ...

Nebenbei: Welche Bedeutung hat das große Kreuz in Bild 2?

von Bussard (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gustav K. schrieb:
> Nebenbei: Welche Bedeutung hat das große Kreuz in Bild 2?

Nullkoordinaten deiner Zeichnung/ deines Schaltungsblattes.

von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Bussard schrieb:
> Nullkoordinaten deiner Zeichnung/ deines Schaltungsblattes.

OK, habe durch Aufzoomen auch den Rand (1,2m x 1,2m) gesehen.
Kann man dieses Kreuz auch ausblenden, denn es stört etwas.
In der Platinen-Ansicht gibt es dieses Kreuz nicht.

Habe die "Badewannen" mittlerweile hinbekommen, die Taste y ist der
Schlüssel. Diese Funktion bindet offensichtlich alle markierten Elemente
an das Griffkreuz. Man muss also das Griffkreuz positionieren, auch wenn
selbiges bereits an der richtigen Position steht. Das Ganze dann 4 mal.

Stefan schrieb:
> Nimm doch ein 74hc00n und du hast was du suchst.
Stimmt, es ging mir aber darum, die Methode für die Änderung eines
Schaltplansymboles zu erkennen.

: Bearbeitet durch User
von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Selber erstellte Bauteile (Symbol + Gehäuse + 3D-Modell) werden mit
"USER" markiert und können mit "Meine Bauteile" gelistet werden.

Ist es möglich, die für ein Projekt erzeugten Bauteile zu exportieren
und ggfls. wieder zu importieren?

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Oben auf Import/Export gehen.

von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Wo oben? Eigentlich sollte das im Bauteil-Browser möglich sein: Ich kann
unter "Meine Bauteile" alle meine User-Bauteile markieren, die rechte
Maustaste bietet aber keinen Export an. In den Hilfetexten finde ich zum
Export nur "Bauteil exportieren [x]", der Export geht dann aber in die
hinterlegte Datenbank. Ich möchte meine Symbole aber außerhalb der
Datenbank ablegen.

Noch was: Viele Bauteile aus der Datenbank haben unterschiedliche
Footprints. Kann ich - wenn alle Bauteile platziert sind - mit einer
Funktion alle Footprints auf eine Form und Größe bringen?

von Stefan (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bauteile/Symbole importieren/
Dann siehe Bild.

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja kannst du, alle auf einmal auf eine
größe bringen.
Die ganze Platine makieren.
Dann Ä drücken und dort kannst du wählen
was du ändern willst.

von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Stefan schrieb:
> Bauteile/Symbole importieren/
> Dann siehe Bild.

Was hast du da für eine Version, deine Menüleiste sieht ganz anders aus.
Import/Export gibt es bei mir nicht.

Stefan schrieb:
> Ja kannst du, alle auf einmal auf eine größe bringen.
> Die ganze Platine makieren.
> Dann Ä drücken und dort kannst du wählen
> was du ändern willst.

Das hat funktioniert, vielen Dank für den Tipp !

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Version 19. Die Funktion gibt es aber schon länger.
Du gehst auf die Seite mit deinem Schaltplan.
Oben gehst du auf Bauteile. Dann in dem Menue was aufklappt
gehst du auf Symbole importieren.
Dann bekommst du das Bild was ich oben angehängt habe.
Dort auf Import/Export.
Oder im Schaltplan auf Einfg drücken (auf der Tastatur),
dann kommst du auch dahin.

von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Stefan schrieb:
> Oder im Schaltplan auf Einfg drücken (auf der Tastatur),
> dann kommst du auch dahin.

OK, der Import ist bekannt.

Ich möchte aber die User-Bauteile eines Projektes EXportieren. Aber
nicht in die Datenbank, sondern extra. So dass diese User-Bauteile
außerhalb der Datenbank gesichert sind.

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Kannst du doch dort in dem Menue, welches
da aufklappt. Steht doch Exportieren von
verschiedenen Sachen, auf Festplatte oder sonst wohin.
Wo ist jetzt das Problem ?

von Gustav K. (hauwech)


Bewertung
0 lesenswert
nicht lesenswert
Das Problem ist, dass meine Version das alles nicht anbietet.
Werde mal auf V19 updaten.

Habe mir das Programm mal vor geraumer Zeit installiert, bin aber
seither nicht recht dazu gekommen mich einzuarbeiten. Offensichtlich ist
die Karawane schon wieder gewaltig weitergezogen.

: Bearbeitet durch User
von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo
Bin davon ausgegangen das du die
Neuste Version benutzt. Dann würde ich
mal updaten. Gibt doch zur Zeit eine
Oster aktion wo du 20%bekommst auf eine
Neuere Version.

von Thomas P. (topla)


Bewertung
0 lesenswert
nicht lesenswert
Gustav K. schrieb:
> Das Problem ist, dass meine Version das alles nicht anbietet.

Welche Version hast Du denn?

Thomas
