Forum: Platinen Viewer für *.pcb file gesucht


Autor: Karsten K. (karsten42)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Experten,

Ich habe ein altes PCB Datenfile einer kleinen Platine auf Windows das
die Endung *.PCB hat ( siehe Dateianhang ).

Im Header steht:

PCB FILE 6 VERSION 2.80
0 1206 0 0 12 24 132 0 288 264
COMP

Mein Platinerfertiger sagt das dies kein Protel/Altium file sei. Ich
habe versucht die Datei mit dem AltiumDesignViewer 9.3.0.19153 zu
öffnen. Zumindest gab es keine Fehlermeldung aber auch sonst passiert
nichts. Andere Viewer konnten das File nicht öffnen.

Kennt jemand von euch einen Viewer der das File lesen kann?
Ziel wäre es daraus Gerber-Daten zu machen. Super toll wäre natürlich
eine Konvertierung nach Eagle, aber das ist nur optional.

Besten Dank für jeden Tipp!

Gruß
Karsten

Autor: 6a66 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Karsten K. schrieb:
> Mein Platinerfertiger sagt das dies kein Protel/Altium file sei.

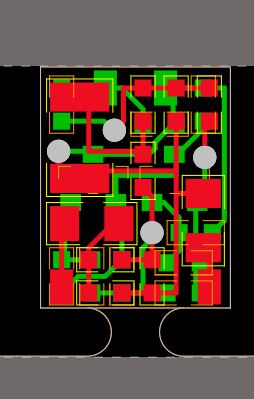

Das File kann in Altium problemlos imprtiert werden - ist IMHO ein altes
Format (Siehe Anhang).

rgds

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karsten K. schrieb:
> versucht die Datei mit dem AltiumDesignViewer 9.3.0.19153 zu
> öffnen.

Kann sein dass der Viewer den Import alter Dateien nicht ermöglicht.

rgds

Autor: Karsten K. (karsten42)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo 6a66

Das ist ja echt großartig!
Dann weiß ich nicht wo das Problem meines Platinenherstellers ist...
Wäre es dir eventuell möglich mir die Platinendaten als Gerber Datei
zuzusenden?


Beste Grüße
Karsten

Autor: Christian B. (luckyfu)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Karsten K. schrieb:
> Dann weiß ich nicht wo das Problem meines Platinenherstellers

Das Problem deines Platinenherstellers ist, daß einzig Gerber, Extended
Gerber (Das mit Abstand meisst genutzte Format) und (moderner) ODB++
Daten als definierte Schnittstelle erlaubt sind. Viele Hersteller
verwenden aus Kulanzgründen auch Eagle Dateien, da es damit
Erfahrungsgemäß die meissten Probleme beim Gerber ausgeben gibt. Andere
Formate können, nach Absprache, verwendet werden. Man kann aber nicht
verlangen, daß jeder Platinenhersteller jedwedes Layoutprogramm
(teilweise mit Lizenz) vorliegen hat und bedienen kann.
Dafür wurde Gerber damals entwickelt und sollte auch genutzt werden.
Mein Tipp also: Versuche jmd zu finden der dir vernünftige Gerber und
Bohrdaten aus dem pcb erstellt, womit du dann zukünftig arbeiten kannst.

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karsten K. schrieb:
> Wäre es dir eventuell möglich mir die Platinendaten als Gerber Datei
> zuzusenden?

Hast mail.

rgds
