Ich suche ein Programm, mit dem ich die Verkabelung von Baugruppen
darstellen kann.

Bisher habe ich dafür Eagle verwendet, da dies auch für die Platinen
benutzt wird. Jedoch eignet sich dies nur begrenzt für die
Blockschaltbild Zeichnungen, da man nicht sieht, welche Art Verbindung
es ist.

Am liebsten würde ich verschiedene Symbole anlegen können für Computer,
Router, Messgeräte und meine Prints, sowie verschiedene Verbindungstypen
benutzen, in denen ich hinterlegen kann was für ein Kabeltyp es ist.
Die Verbindung müsste aber auch aus einer Library herkommen, da ich
nicht weiss, dass vielleicht in einem anderen Projekt ein gleiches
Kabel, aber mit anderer Länge verwendet wurde. Hier liegt bis jetzt die
Krux an der Geschichte.

Wenn ich einen Block/Symbol selber zeichnen kann und darin einen Link
für auf das Verzeichnis der Platine/ des Geräts legen kann, welches per
Doppelklick erreichbar ist, dann wäre das ein grosses Plus!

Gibt es dafür geeignete Tools und wie heissen sie?

Autor: Dirk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

wenn es etwas kosten darf, empfehle ich Visio.

Gruß
Dirk

Autor: ZF (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guck Dir mal KiCad an, es ist zwar eigentlich auch ein PCB Programm,
dessen Schaltplanmodul EESchema kannst Du aber auch ohne Absicht eine
Platine zu erstellen benutzen. Du kannst Dir eine (oder mehrere)
Bibliotheken mit Deinen Symbolen anlegen. Bei Kicad müssen
Schaltplansymbole nicht zwingend einen PCB Footprint zuweisen und du
kannst in den F-Feldern beliebige Zusatzinformationen (wie technische
Daten, Pfad zu Datenblatt, Bestellnummern verschiedener Händler etc.)
angeben, die jeweils je nach Wunsch im Schaltplan angezeigt werden, oder
nur in der BOM (Stückliste) auftauchen.

Autor: georg (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Operator S. schrieb:
> Am liebsten würde ich verschiedene Symbole anlegen können für Computer,
> Router, Messgeräte und meine Prints, sowie verschiedene Verbindungstypen
> benutzen

Die Symbole kannst du in jedem CAD-System nach Belieben anlegen, das ist
nicht das Problem. Aber für Verbindungen aus einer Library gibt es
normalerweise keine Möglichkeit, Leiterplattengemäss gibt es da
höchstens Vorgaben für Breite, Impedanz usw.

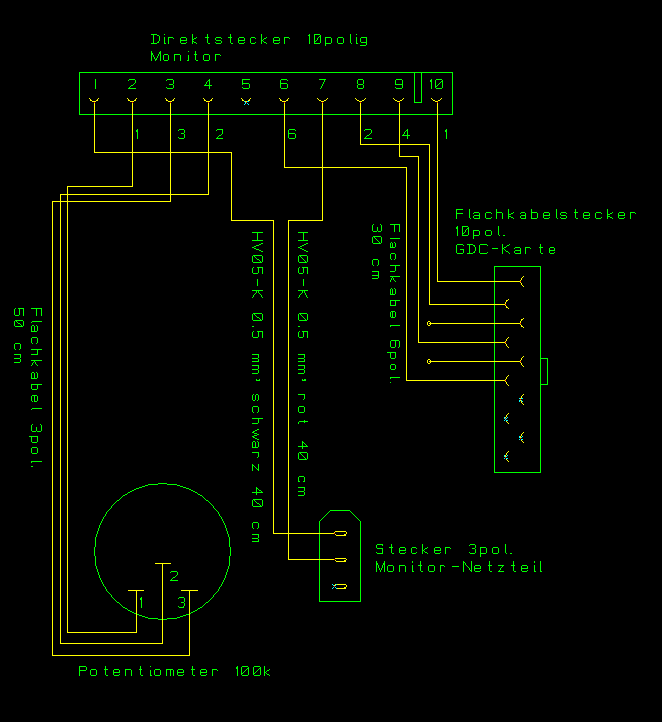

Ich schreibe die Art der Verbindung halt als Kommentar dran, siehe Bild.
Aber das System sagt mir nicht, ob z.B. Netzkabel Schuko 1,5 m am Lager
sind.

Georg

Autor: Operator S. (smkr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Antworten bisher.

Visio haben wir schon, bietet für diese Situation aber weniger als
Eagle.

Kicad kenne ich selber auch und benutze ich auch privat. Es bringt aber
die gleichen Vor- oder Nachteile wie Eagle mit, wenn es darum geht die
übergeordneten Baugruppen zu zeichnen.

Versuchshalber habe ich einmal ein Symbol "Kabel" erstellt und dann
verschiedene Devices mit den echten, physikalischen Kabel. So ganz
zufrieden bin ich aber nicht damit.

Wie machen das denn Anlagenplaner, oder Gebäudeplaner?
Für eine Anlage kann ich mir noch eher vorstellen, dass man die Kabel
nach Typ und Länge spezifizieren muss.
Das Programm ist für den profesionellen Einsatz gedacht und darf etwas
kosten.

Autor: Wühlhase (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
yEditor

Autor: DS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eplan?
