Blick in einen Multilayer Keramik-Kondensator (MLCC)

[Der Zahn der Zeit (Gast)]

Hallo zusammen,

mal keine Frage, sondern nur zur Unterhaltung (man kann es auch
Information oder gar "Wissenserweiterung" nennen): Ich und mein
Schraubstock haben kürzlich, ganz unfreiwillig, einen

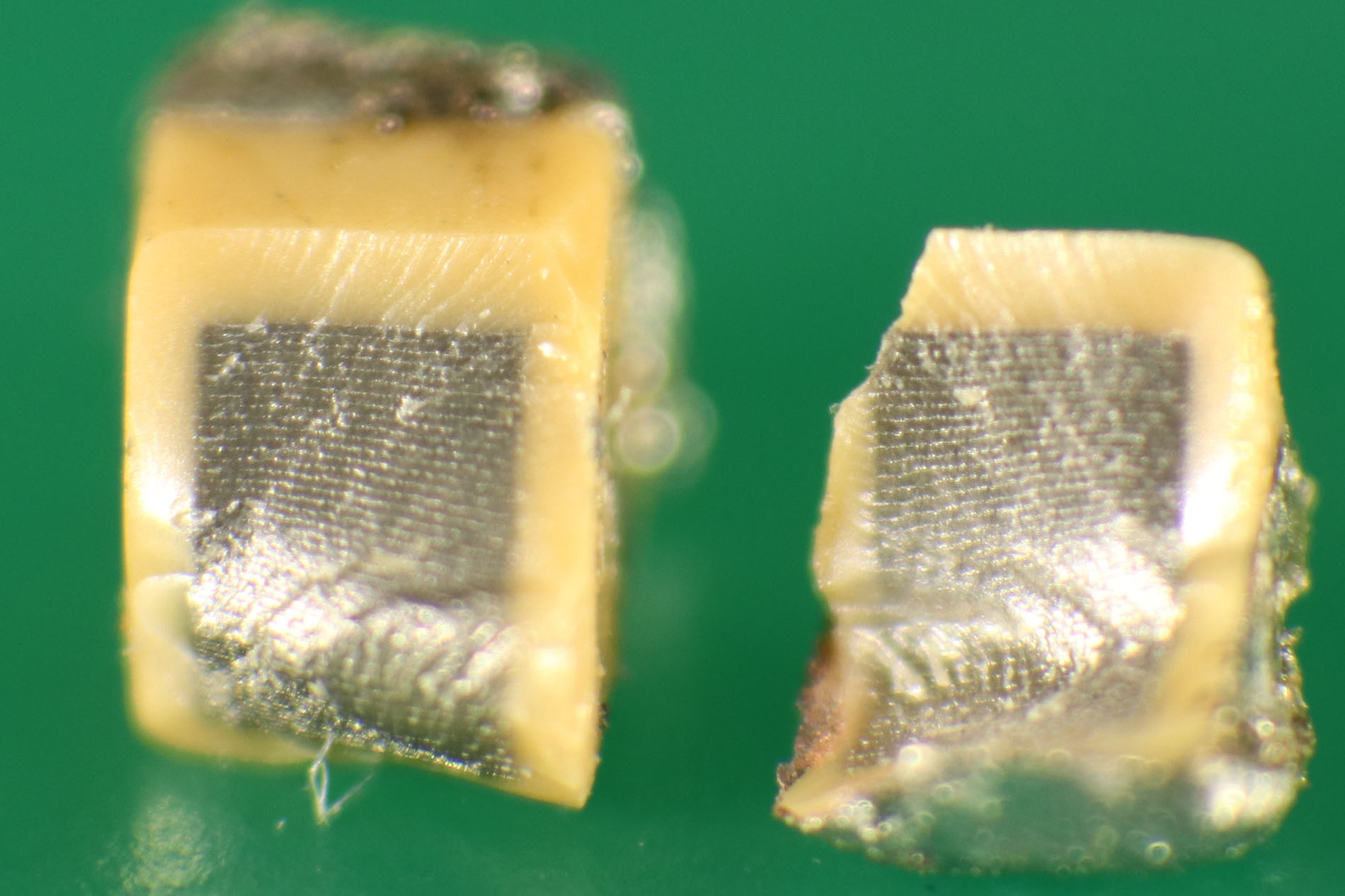

Keramik-Kondensator zerbrochen. 2 Teile, nicht weiter zerbröselt. Mit
der Lupe war die innere Struktur zu erkennen. Fand ich interessant. Ich
habe mal versucht, ein Makro-Foto davon zu machen. Das ist auch
einigermaßen brauchbar geworden.

Wer immer auch mal so einen Kondensator von innen sehen möchte, der
schaue sich das Foto an. Das silberne dürfte Metall sein, das braune die
Keramik (X7R). Trotz 100 V hätte ich mehr Lagen erwartet.

Schönen Tag noch

DZDZ

[Peter (Gast)]

Der Zahn der Zeit schrieb:
> Trotz 100 V hätte ich mehr Lagen erwartet.

Wie groß war denn die Kapazität?

[Harlekin (Gast)]

Peter schrieb:
> Wie groß war denn die Kapazität?

Siehe Bildname.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Der Zahn der Zeit schrieb:
> Trotz 100 V hätte ich mehr Lagen erwartet.
Du musst nur die Isolation gut und dünn machen. Dann reicht auch wenig
Fläche...

[Harald W. (wilhelms)]

Der Zahn der Zeit schrieb:

> Ich habe mal versucht, ein Makro-Foto davon zu machen. Das ist auch
> einigermaßen brauchbar geworden.

Das stimmt. Allerdings wäre ein daneben liegender
Maßstab nützlich gewesen, um die Dicke der Isolier-
schichten abschätzen zu können.

[Leckerbäcker (Gast)]

Hm.
Sieht aus, wie das Gebäck "kalter Hund". Appetitlich.

https://www.heimgourmet.com/media/kalter-hund-kellerkuchen_crop.jpg/rh/kalter-hund.jpg

[Der Zahn der Zeit (Gast)]

Harald W. schrieb:
> daneben liegender Maßstab

Das war so schon ziemlich aufwändig. Aber ein 0805-Körper, wie dieser,
ist nominell 1,28 mm breit (und dieser ist im Querschnitt auch
quadratisch).

[Stefan M. (derwisch)]

Vanillewaffel

[Bürovorsteher (Gast)]

Das wirklich faszinierende daran ist, dass man das Teil für unter 0,1 ct
herstellen kann.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Also diese Scheißteile mit mehreren µF Kapazität sind jedenfalls Müll.
Die zeigen in Spannungsreglern von Computerbauteilen zu oft ihr Inneres
bzw. das was nach der Explosion und Abkühlen des Coriums davon übrig
bleibt. Das ist meistens nicht so viel und die mehrlagige Platine wird
auch oft irreparabel beschädigt.

[hinz (Gast)]

Bürovorsteher schrieb:
> Das wirklich faszinierende daran ist, dass man das Teil für unter
> 0,1 ct
> herstellen kann.

https://www.youtube.com/watch?v=gFEYuaY35Vo

[Daniel (Gast)]

Sind die Schichten im Normalfall parallel oder senkrecht zur Platine?
Wenn man von Hand lötet, fallen die Dinger ja "irgendwie" aus der Rolle.
Aber beim Bestücken mit einem Automaten sollte es immer gleich sein.
Interessiert mich in Bezug auf singende Kerkos bei PWM-Anwendungen...

Blöd, dass die Dinger im Gegensatz zu Widerständen keine Markierungen
haben.

[Der Zahn der Zeit (Gast)]

Daniel schrieb:
> Sind die Schichten im Normalfall parallel oder senkrecht zur
> Platine?
Im Normalfall sicherlich parallel, wenn man den Normalfall als ein
Bauteil mit nicht-quadratischem Querschnitt definiert.

> Wenn man von Hand lötet, fallen die Dinger ja "irgendwie" aus der Rolle.
> Aber beim Bestücken mit einem Automaten sollte es immer gleich sein.
Bei dem fotografierten ist der Querschnitt allerdings quadratisch. Ich
bezweifele aber, dass beim Einlegen in den Gurt werksseitig auf eine
bestimmte Ausrichtung geachtet wird, so wie es beim Bestücken mit
Automaten möglich wäre.

Mach' doch mal einen Gurt auf, ohne die Teile heraus fallen zu lassen,
und bestücke bei mind. zwei Baugruppen nur die betreffenden Cs von Hand,
1 x gedreht, 1 x nicht gedreht. (Billiger wäre wahrscheinlich, einige
Kondensatoren so zu zerstören, dass man die Schichten erkennt und die
ursprünglich Lage im Gurt ebenfalls, z. B., indem man sie vorher
markiert.)

> Interessiert mich in Bezug auf singende Kerkos bei PWM-Anwendungen...
Ist der Effekt tatsächlich abhängig von der Lage? Doch - eigentlich sehe
ich es ein. Die Elektrostriktion geht senkrecht zur Oberfläche des
Dielektrikums. Wenn der Kondensator liegt - was bei allen
nicht-quadratischen der Fall ist - kann der Schall besser in die
Leiterplatte übertragen werden.

> Blöd, dass die Dinger im Gegensatz zu Widerständen keine Markierungen
> haben.
Ja, wohl war - warum eigentlich? Bei den viel billigeren Widerständen
geht es doch auch!

[Soul E. (Gast)]

Der Zahn der Zeit schrieb:

>> Blöd, dass die Dinger im Gegensatz zu Widerständen keine Markierungen
>> haben.
> Ja, wohl war - warum eigentlich? Bei den viel billigeren Widerständen
> geht es doch auch!

Die werden siebgedruckt. Erst die Widerstandspampe, dann der Schutzlack.
Und dann ggf noch ein dritter Durchgang mit der Beschriftung.

Kondensatoren werden gesintert. Da kommt erstmal kein Druck im
Herstellprozess vor.
