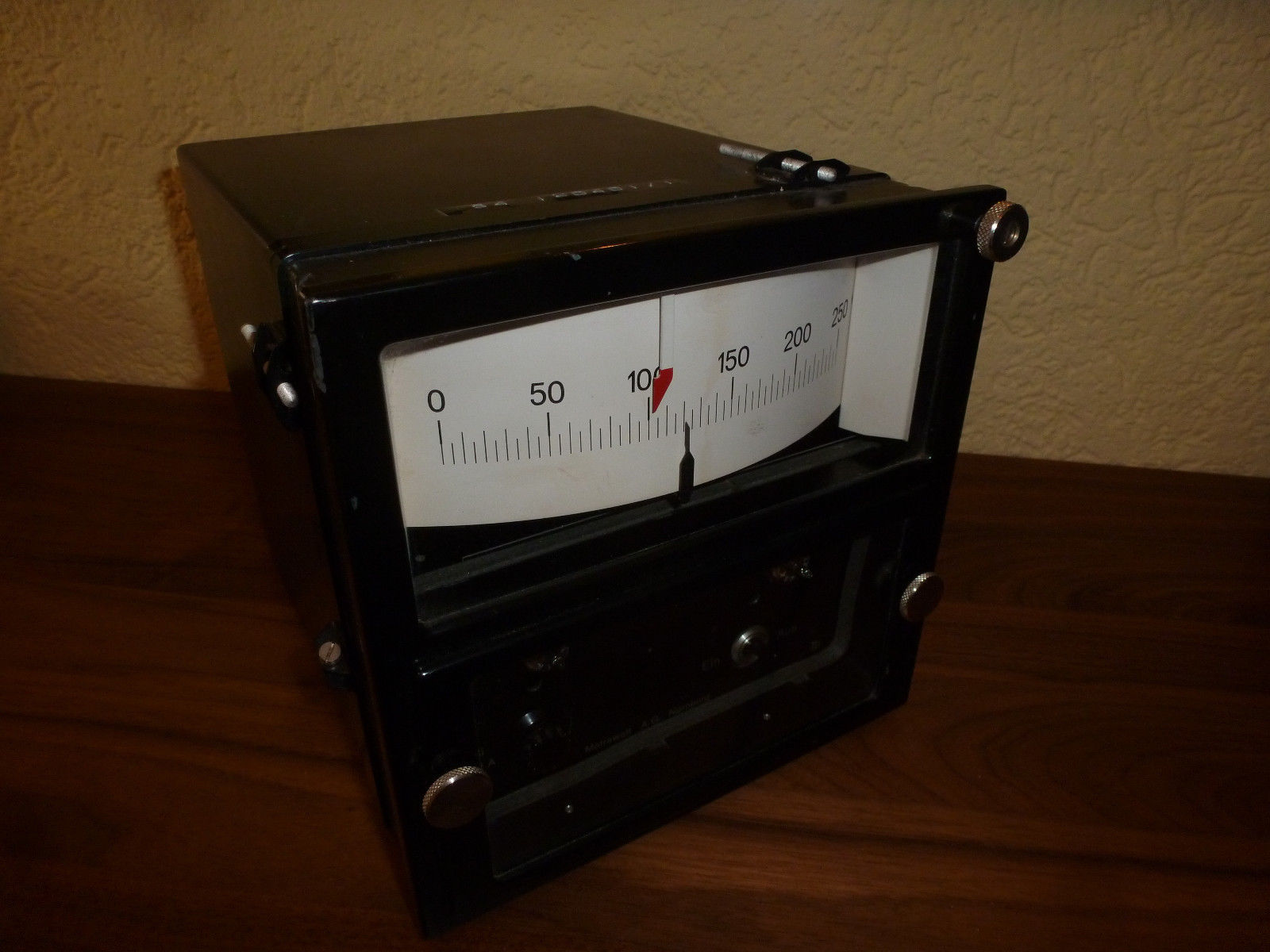

Hallo,

weiß jemand was das für ein Gerät ist und was es macht bzw. für was es
genau gut sein soll?

Autor: Andrew T. (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist ein Fallbügelregler.

Autor: Dieter W. (dds5)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Regler ja, aber mit Röhre würde ich eher auf induktiven Abgriff tippen.

Autor: Werner H. (werner45)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Da ist kein Fallbügel, dieser Bügel druckt die Zeigerstellung nämlich
mithilfe eines Farbbands auf Registrierpapier.
Fallbügelinstrumente sind meist mehrkanalig ausgeführt und waren oft in
Schaltwarten zu finden.
E80CC ist eine Doppeltriode mit Spezialkathode für lange Lebensdauer.

Gruß   -   Werner

Autor: Hans M. (hansmeier11111)
Datum:
Angehängte Dateien:
  • preview image for 4.jpg
    246 KB, 560 Downloads
  • preview image for 5.jpg
    302 KB, 481 Downloads
  • preview image for 6.jpg
    164 KB, 459 Downloads
  • preview image for 7.jpg
    330 KB, 448 Downloads
  • preview image for 8.jpg
    294 KB, 434 Downloads

Bewertung
4 lesenswert
nicht lesenswert

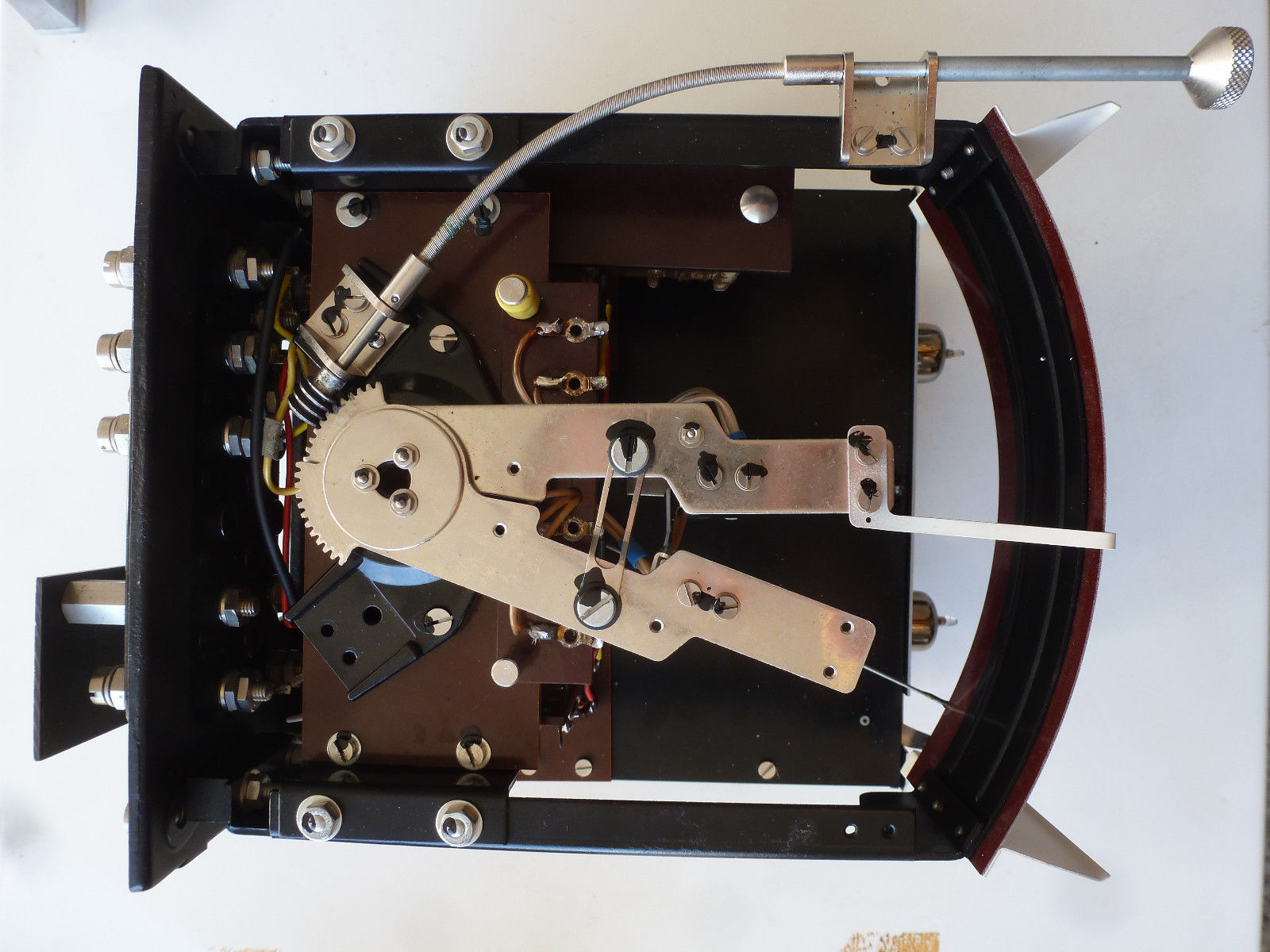

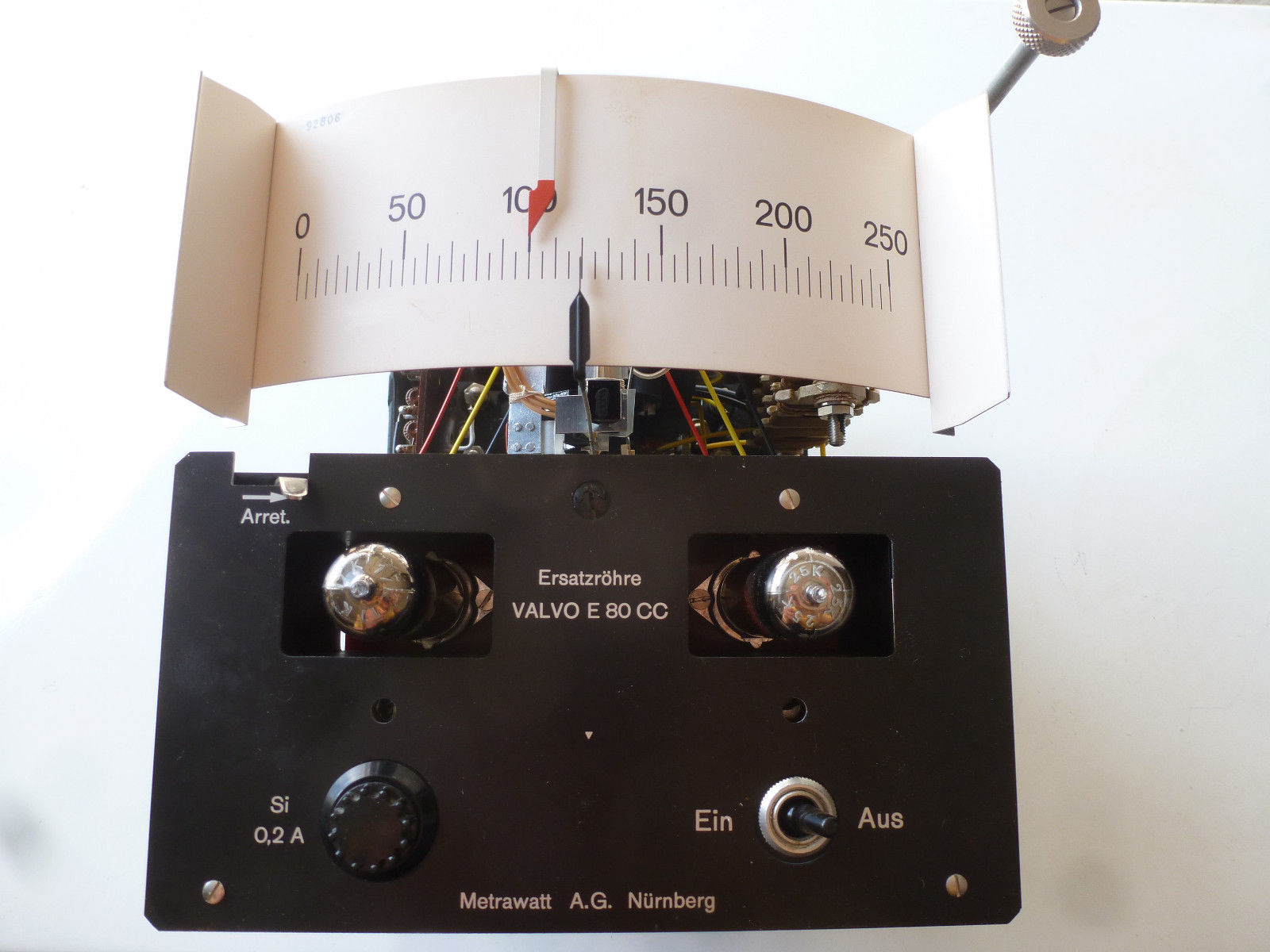

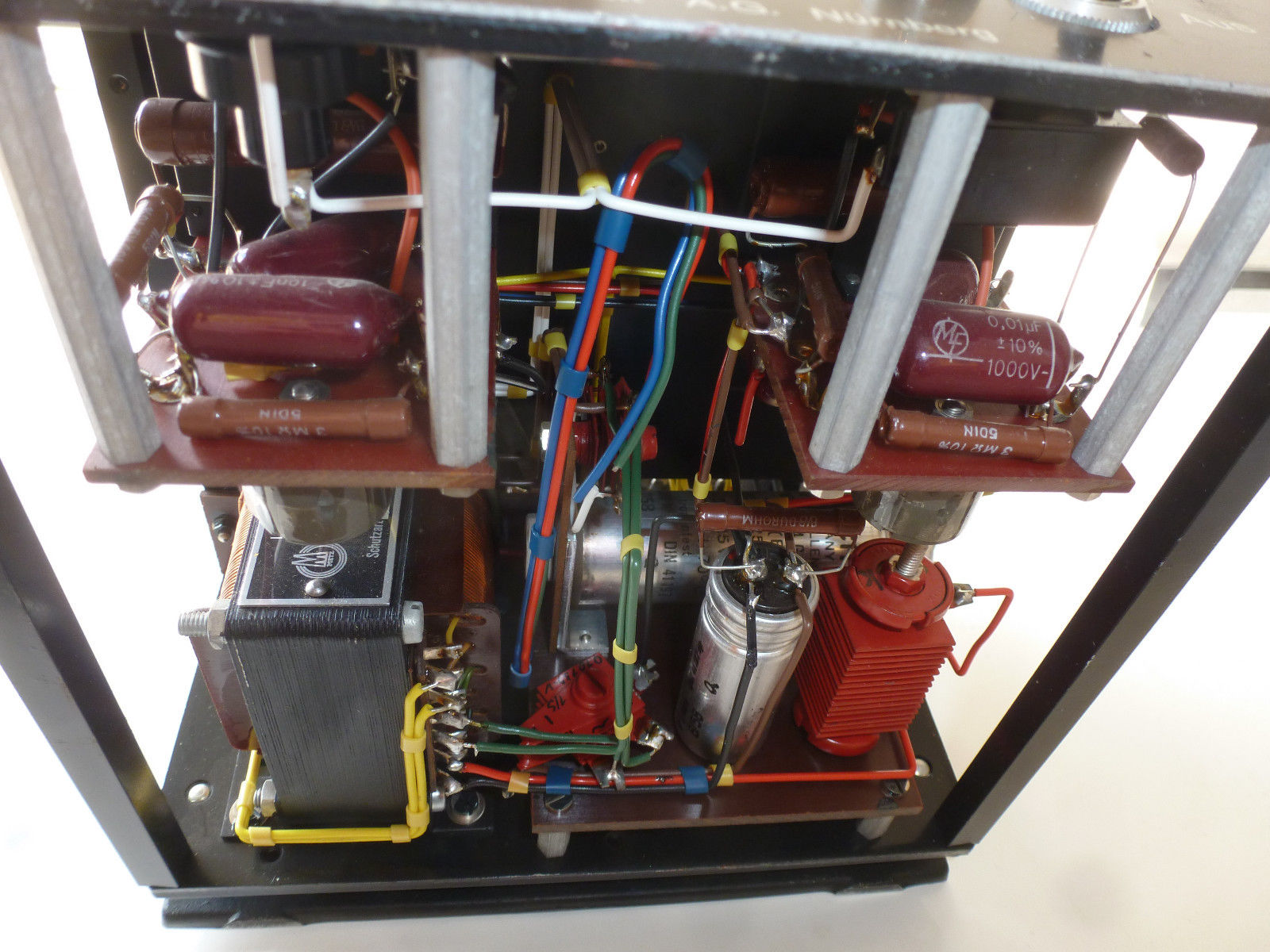

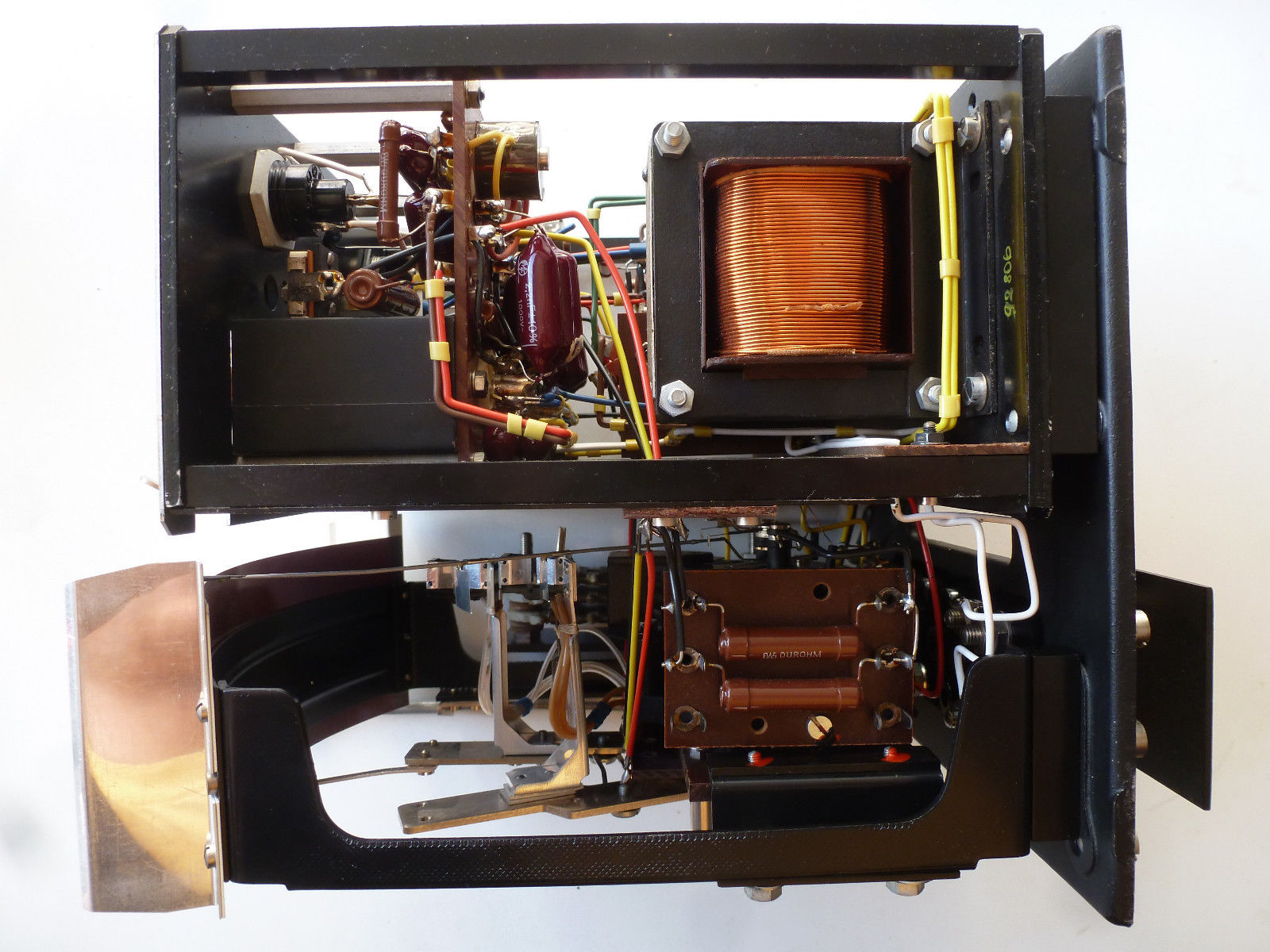

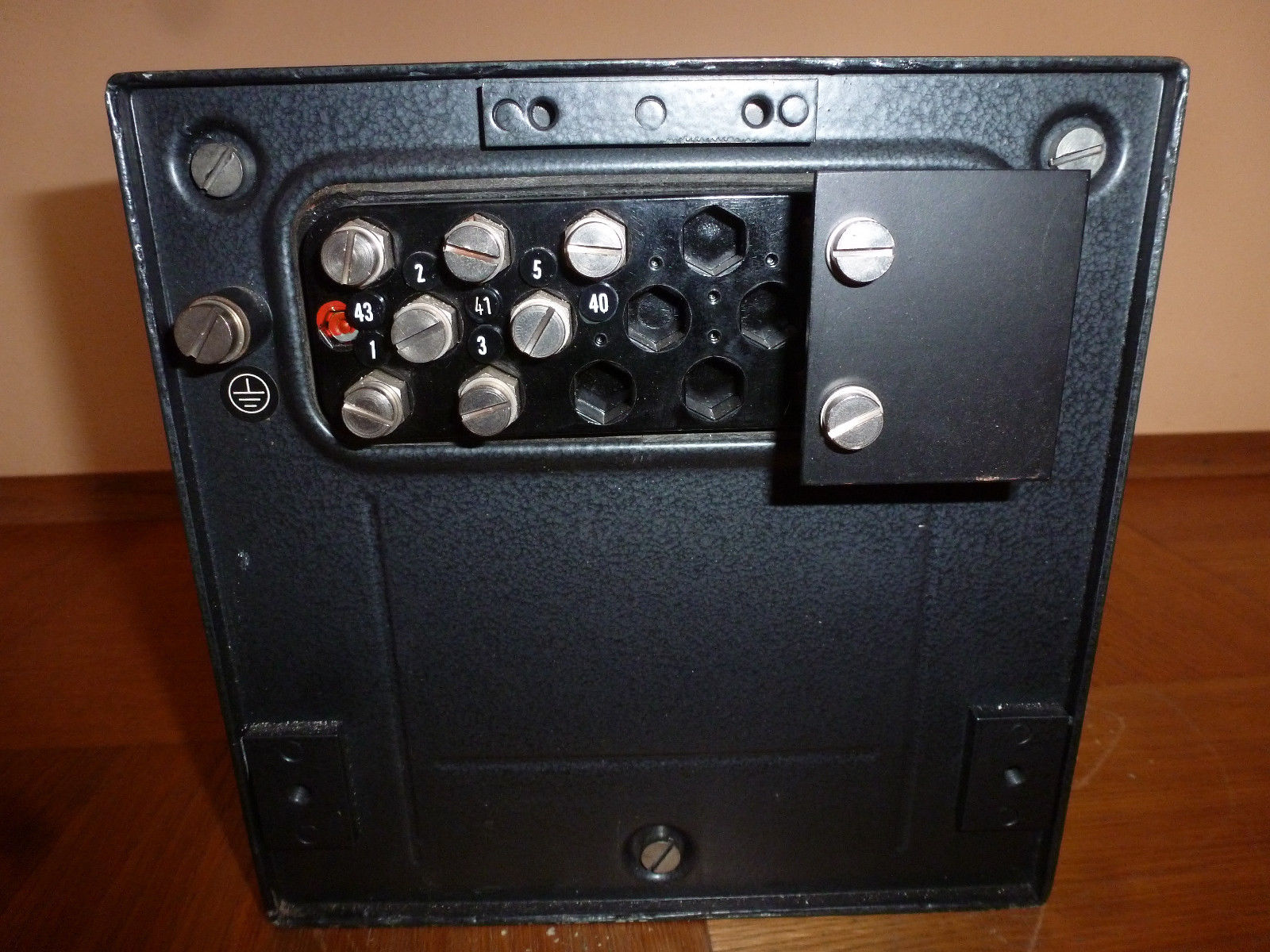

Hier noch ein paar Bilder, vielleicht wird es dann klarer:

Autor: Wolfgang (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
VALVO E 80 CC
ist, wie es auch der Schriftzug darüber verrät, der Typ der Röhre, die
man im Falle eines Falles als Ersatzröhre einsetzen soll.

Mit Metrawatt und irgendeiner Gerätebezeichnung hat das überhaupt nichts
zu tun.

Autor: Feldkurat K. (feldkurat)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Werner H. schrieb:
> Da ist kein Fallbügel, dieser Bügel druckt die Zeigerstellung nämlich
> mithilfe eines Farbbands auf Registrierpapier.

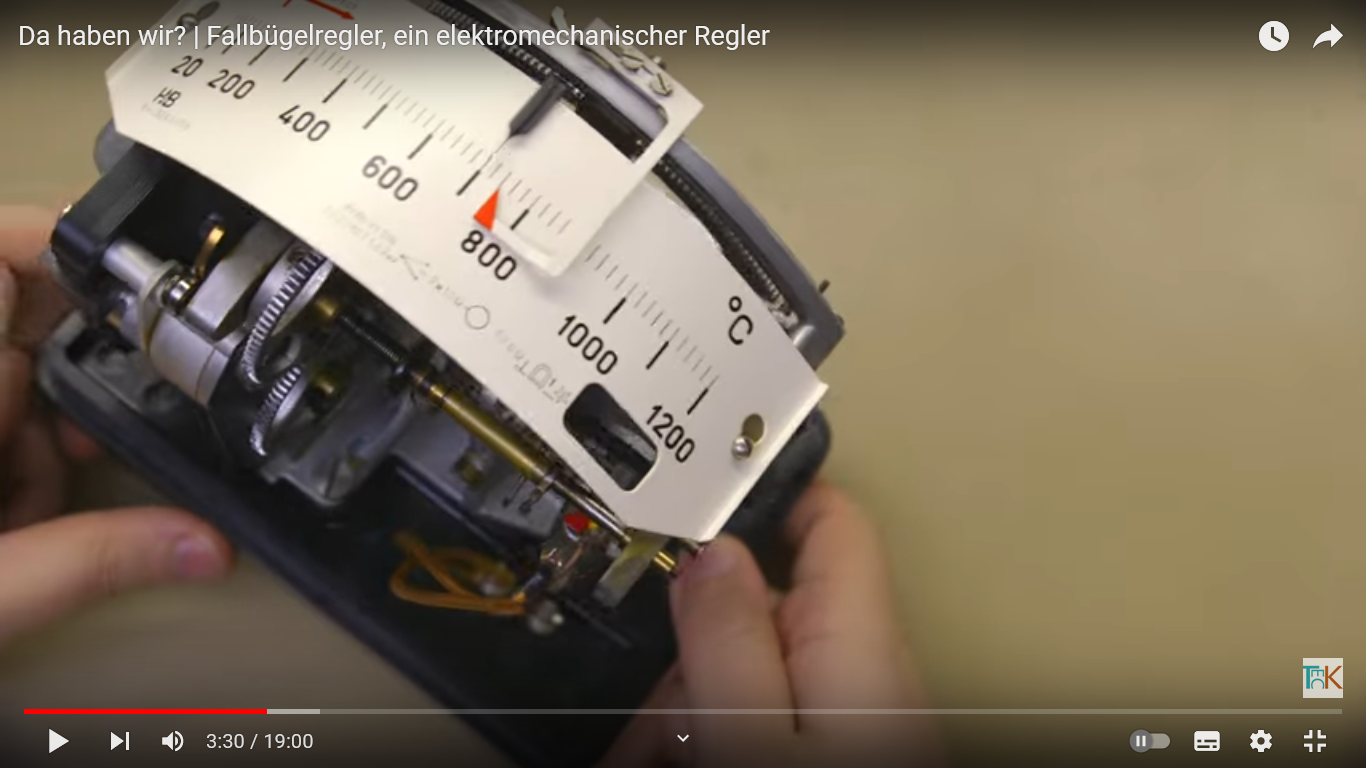

Für mich sieht das absolut wie ein Fallbügelregler aus. Vergleiche mal
mit der Zeichnug und der Erklärung hier:


http://www.historische-messtechnik.de/images/hb_mess_1941-96.jpg

http://www.historische-messtechnik.de/technik/grundlagen/temperatur.html

Autor: Beobachter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: ~Mercedes~ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Geiles Teil ;-P

Wenn man an der Pese mit der Schnecke da dreht,
kann man den Sollwert einstellen.

Ich seh aber keine Quecksilberkontakte.
Sind in dem oberen Bereich irgendwelche Kotakte?
Ist eine der ECC80 (mit kratzfreier Katode ;-D )
vielleicht ein Differenzverstärker oder sind die
Röhren ein Wechselaspannungsverstärker?
Ein Meßverstärker ists bestimmt.

mfg

Autor: Werner H. (werner45)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@ feldkurat:

Das ist trotzdem kein Fallbügelregler, keinerlei Registrierpapier, also
auch kein Fallbügel nötig.
Ich kenne die Technik, habe zwei Geräte eingelagert.

Hier handelt es sich um eine Anzeige mit Grenzwertgeber.

Gruß   -   Werner

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
~Mercedes~ schrieb:
> Ein Meßverstärker ists bestimmt.

Ich tippe auf A-stabilen Multivibrator um den Fallhebel Zyklus zu
steuern.

: Bearbeitet durch User
Autor: Hans M. (hansmeier11111)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Wenn es aber ein Regler sein soll, welcher denn? PID? Zweipunkt, etc.?
Wie stellt man dann z.B. die P,I,D-Werte ein oder die Hysterese bzw.
generell die Reglerparameter um Instabilität zu vermeiden?

: Bearbeitet durch User
Beitrag #5393278 wurde vom Autor gelöscht.
Autor: Dieter W. (dds5)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Da ist kein Fallbügel drin, den braucht man nur um
Quecksilberschaltröhren zu kippen (oder auf Papier zu registrieren).

Am Zeiger ist etwa auf halber Länge eine Fahne aus Alu, das sieht stark
nach Verwendung eines induktiven Abgriffkopfs aus. Mit der Röhre ist
eine Oszillatorschaltung aufgebaut, deren Schwingung bei Eintauchen der
Fahne durch Verringerung der Rückkopplung abreißt. Die Stromänderung
zwischen Oszillator schwingt und schwingt nicht wird als Schaltsignal
ausgewertet.

Das ganze ist ein Messgerät mit Grenzkontakt, den man als
(Zweipunkt-)Regler verwenden, muss man aber nicht unbedingt.

Nachtrag:
Es sind übrigens zwei Grenzkontakte die fest gekoppelt sind, es ist aber

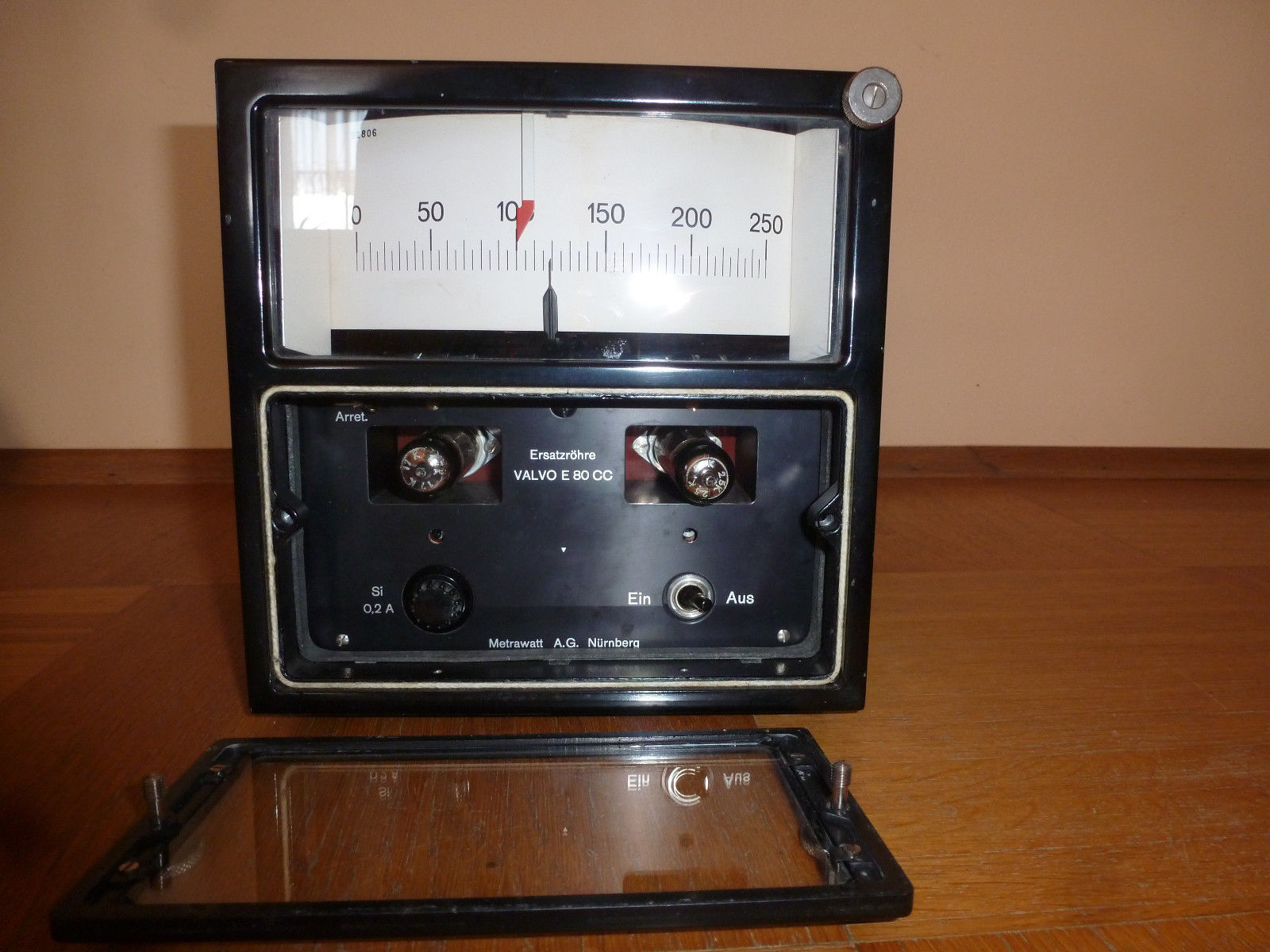

nur ein Zeiger nach vorne geführt. Sieht man recht gut auf Bild 5.

: Bearbeitet durch User
Autor: Jemand (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ich stell mal eine Anschlussfrage,vielleicht hilft diese auch indirekt
bei der Frage des TO:

Wenn die Aussage von  Dieter Werner zutrifft, wo und für welchen
praktischen Zweck in welchen Anlagen oder Produktionsstätten wurden denn
solche Geräte verwendet.
Einer der Links bezieht sich auf Temperaturmessung - wenn ja aber wie
und wo (welche Industrie, Werkstätte,Labor...) und warum mit solchen
Geräten und nicht anders?

Jemand

Autor: Michael U. (amiga)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Hallo,

wenn Du das bei ebay

Ebay-Artikel Nr. 323203472200

nicht bist gibt es a) noch ein Gerät und b) noch jemanden, der nicht
eriß was es ist... ;-)

Gruß aus Berlin
Michael

Autor: Ben B. (Firma: Funkenflug Industries) (stromkraft)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
LOL doch das ist er. Sieht doch jeder, daß die Bilder identisch sind.

Autor: Dieter J. (fossi)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Hallo,

in meiner Sammlung befinden sich ähnliche Instrumente.

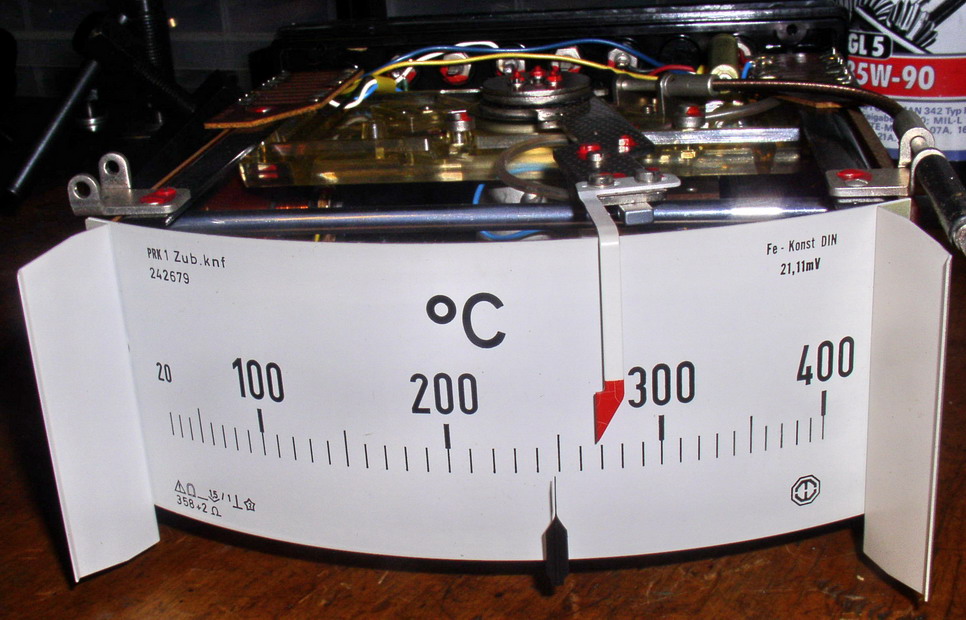

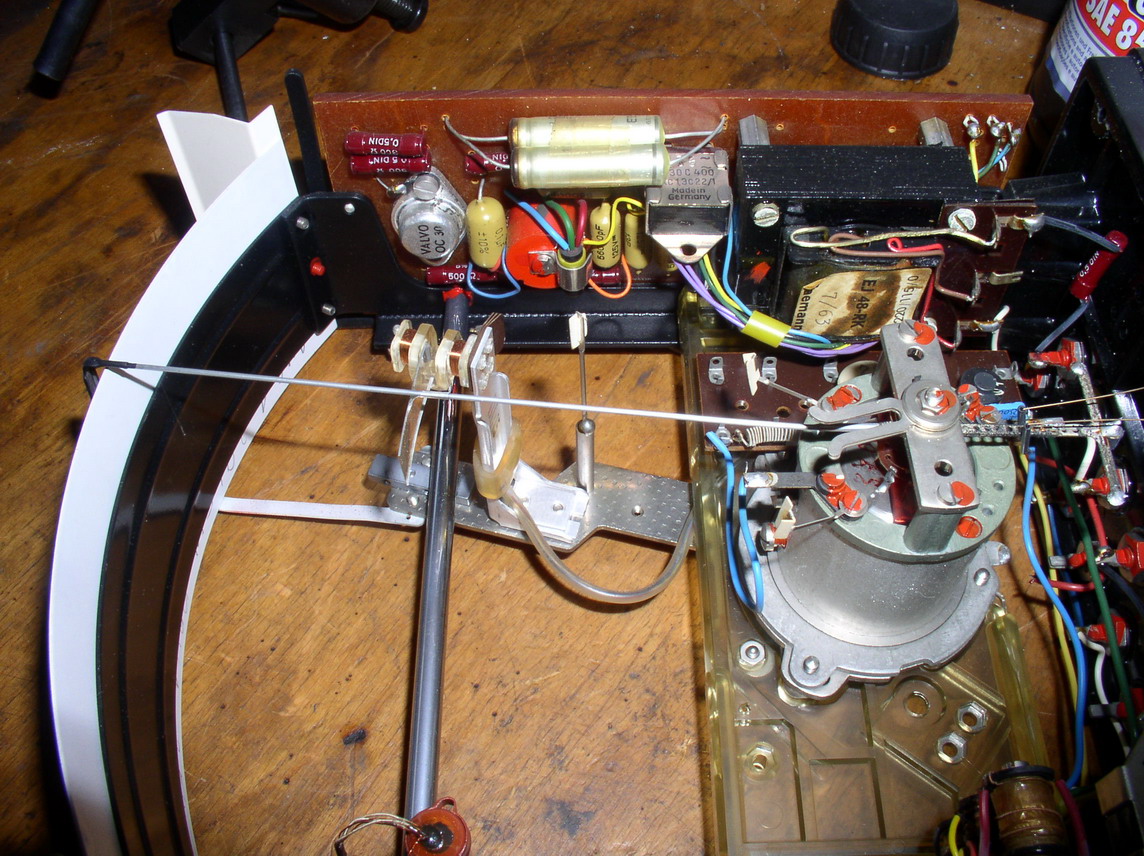

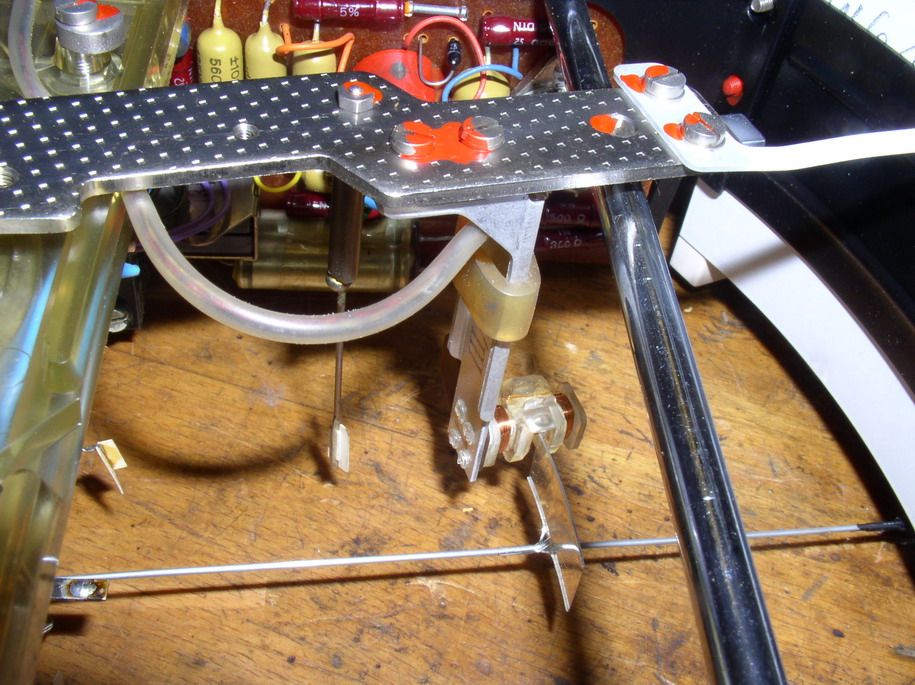

Die Position des Meßzeigers wird dabei über eine Oszillatorspule
abgefragt.
Die Position der Spule kann mit dem roten Zeiger, in dem Fall
Temperatur, von vorne eingestellt werden. Bei erreichen der
Temperaturvorgabe durch den roten Zeiger wird ein Relais geschaltet.
Das Instrument selber kann direkt mit einem Fe-Konstantan-Fühler die
Temperatur anzeigen. Es wird keine Hilfsspannung benötigt. Hilfsspannung
ist nur nötig, wenn das Instrument etwas schalten soll, d.h.
Versorgungsspannung für Relais und Oszillator + Relaistreiber.
Diese Art der Temperaturmeßgeräte diente in Kunststoffspritzmaschinen
zur Überwachung / Steuerung der Spritzparameter (Temperatur
Kunststoffmasse, Temperatur Förderschnecke, Temperatur Spritzwerkzeug
usw.)

Ich nehme an, daß dies das transistorisierte Nachfolgemeodell des
Röhrengerätes ist, wobei das Arbeitsprinzip beibehalten wurde.

Gruß
fossi

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
Dieter J. schrieb:

> Es wird keine Hilfsspannung benötigt.

...und die Röhre arbeitet mit freier Energie?

Autor: Jemand (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Großes Daumen hoch für die interessante Beschreibung aus der
(ehemaligen) Praxis heraus - damit kann man doch viel mehr anfangen als
mit Diskussionen um die Geräteschaft an sich, denn so ein Instrument war
sicherlich alles andere als billig und somit kein Selbstzweck.
Mit dieser guten Beschreibung kann man dann weiterarbeiten und ins
theoretisch, abstrakte Detail gehen.

Irgendwie scheint es mir das die praxisfernen "Erklärungen" leider sehr
verbreitet sind, egal ob in den Allgemeinbildenden Schulen, und erst
recht in den verschiedensten Hochschulen.
Aus der praktischen Anwendung heraus wäre so vieles wesentlich
verständlicher und gerade für den Einstieg deutlich einfacher, das gilt
aber nicht nur für die Elektrotechnik sondern viel mehr noch für die
Mathematik.

Es wird Zeit das mal über die Art und weise der Wissensvermittlung in
unseren Bildungssystem nachgedacht wird - was möglich ist zeigen ja
einige Koryphäen hier in Forum und auch so einige sehr gute
Videotutorials.
Mathematik als "das" Hassfach vieler Lernenden, egal welchen Alters,
kann nämlich bei guter Erklärung und Anwendung in der Praxis auf einmal
richtig Spaß machen und teilweise richtig Schön sein - das durfte ich
selbst kennenlernen - leider aber erst sehr lange nach der Schulischen
und Beruflichen Ausbildung...
Jemand

Autor: Dieter J. (fossi)
Datum:

Bewertung
6 lesenswert
nicht lesenswert
Harald W. schrieb:
> Dieter J. schrieb:
>
>> Es wird keine Hilfsspannung benötigt.
>
> ...und die Röhre arbeitet mit freier Energie?

Bitte vor dem Griff in die Tasten zuerst mal lesen.

Mein Instrument ist transistorisiert, also nix mit Röhren.
Meine Text sagt doch, daß die Temperaturmessung ohne Hilfsspannung
funktioniert, d.h. die Thermospannung reicht aus, daß das Instrument
eine Temperatur anzeigt. Sollte das Instrument schalten ist natürlich
eine Hilfsspannung für das Relais und den Oszillator notwendig.

Ist das so schwer zu verstehen?

Warum wird hier bei fast jedem sachlichen Beitrag immer wieder
rumgenörgelt ? Wenn ich nichts zu dem Thema beizutragen habe, dann lass
ich halt die Tasten ruhen.

Gruß
fossi

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, Dieter für den interessanten Beitrag. Diese schönen Skalen und
Zeiger und solche Elektronik sehe ich immer gerne.

Schade daß diese interessante feinmechanischen Gerätschaften schon so
lange der Vergangenheit angehören. Mir haben früher immer die
fernmeldetechnischen, feinmechanischen Produkte von S&H und anderen
Firmen dieser Branche imponiert. Es ist einfach toll was man damals
durch Anwendung erster Prinzipien zustande brachte. Da war angewandter
Magnetismus zusammen mit Strom noch König:-)

Ich habe eine Mutteruhr von T&N (Telefon und Normalzeit) die
elektronisch den Invar Pendel kontaktlos bewegt. Ein Aluminium Bügel des
Pendels unterbricht den elektromagnetischen Fluß durch eine Split Spule
(ähnlich wie bei Dir) die den Transistor Oszillator unterbricht der dann
den magnetischen Impuls zum Pendel weitergibt und steuert so den Antrieb
des Pendels. Die Uhr bringt es im Monat im Mittel auf immerhin 1s
Genauigkeit. Man sieht auch mit hochwertiger alter Technik läßt sich
gute Leistung erreichen. Wenn man die Pendelperiode elektronisch
quarzgenau mißt kann man sogar den Einfluß der Gezeiten/Mondes
nachweisen.

Naja, das geht weit vom Thema ab...

: Bearbeitet durch User
Autor: Hans M. (hansmeier11111)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

das Teil ging jetzt in Ebay für 1 Euro weg. Sieht man mal wieder dass so
altes Zeug eigentlich nix mehr wert ist.

Autor: Peter D. (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hans M. schrieb:
> das Teil ging jetzt in Ebay für 1 Euro weg.

Vermutlich wird derjenige die beiden Röhren ausbauen und für 20€ das
Stück an Röhrenfreaks vertickern.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
