Hallo zusammen, mir sind einige „Leuchtbausteine LD 3011 H“, quadratische, rote Gebilde mit insgesamt 10 Beinen zugefallen. Leider ist die Firma merkelbach nicht mehr existent und bei Farnell kann man keine Datenblätter auftreiben. Hat jemand zufälligerweise noch etwas passendes an Infos herumliegen? Mir geht es insbesondere um die interne Verschaltung. Beim Testen scheint die Belegung der Beine etwas willkürlich. Besten Dank im Voraus für Eure Hilfe!
Google: LD3011 filetype:pdf Resultat: https://docs-emea.rs-online.com/webdocs/001c/0900766b8001c23f.pdf Sind das die Teile?
Tatsächlich, herzlichen Dank! Ich versichere, verschiedene Kombinationen probiert zu haben. Auf der letzten Seite ist die Verschalung zu entnehmen. Was mir nicht ganz eingeht: Was ist der Zweck dieser Bauteile? Warum diese Art der Verschaltung?
Matthias X. schrieb: > Sind das die Teile? Oder doch eher sowas? https://www.mytoys.de/light-stax-light-stax-expansion-transp-rotblaugelboran-7686531.html?sku=7686531&mc=deu_mts_onl_sea_google_mytoys-product-listing-ads_Bausteine_7686531
Heinz M. schrieb: > Warum diese Art der Verschaltung? Weil Du die LEDs entweder alle 4 in Serie ansteuern kannst, über 2 Pins. Oder Du kannst bei Bedarf auch jede LED einzeln ansteuern. Möglich ist natürlich auch 2 bzw. 3 in Serie über 2 Pins anzusteuern. Von den Teilen müsste ich auch noch welche in grün haben;-)
Dann zeigt doch mal bitte um was es den nu geht! Ich kenn nur Stanley MU02-xxxx https://www.google.de/search?biw=1372&bih=728&tbm=isch&sa=1&ei=nlEMW_iGGeSk6ASskJLoDw&q=stanley+mu02&oq=stanley+mu02&gs_l=img.3...35226.35226.0.36093.1.1.0.0.0.0.88.88.1.1.0....0...1c.1.64.img..0.0.0....0.nJdmtfiGSlw
Teo D. schrieb: > Dann zeigt doch mal bitte um was es den nu geht! > Ich kenn nur Stanley MU02-xxxx > https://www.google.de/search?biw=1372&bih=728&tbm=isch&sa=1&ei=nlEMW_iGGeSk6ASskJLoDw&q=stanley+mu02&oq=stanley+mu02&gs_l=img.3...35226.35226.0.36093.1.1.0.0.0.0.88.88.1.1.0....0...1c.1.64.img..0.0.0....0.nJdmtfiGSlw Genau die sind's offenbar! Mir erschließt sich aber noch nicht so ganz der Sinn der vier internen Leuchtdioden. Damit's heller und dunkler wird? Die Leuchtdioden erhellen ja eine Fläche…
Hi >Die Leuchtdioden erhellen ja eine Fläche… Deshalb nennt man die auf Deutsch auch 'Flächenleds'. Z.B. https://www.reichelt.de/index.html?ACTION=446&LA=446 MfG Spess
Hi Ups, falscher Link: https://www.reichelt.de/Flaechen-LEDs/2/index.html?ACTION=2&LA=2&GROUPID=3015 MfG Spess
Heinz M. schrieb: > Genau die sind's offenbar! Mir erschließt sich aber noch nicht so ganz > der Sinn der vier internen Leuchtdioden. Damit die Fläche einigermaßen gleichmäßig ausgeleuchtet ist.
Parallele geht ja nicht wegen den benötigten Widerständen (KSQ). In Serie wäre man auf eine höhere Versorgungsspannung eingeschränkt.
Angehängte Dateien:
-
430 KB -
480 KB

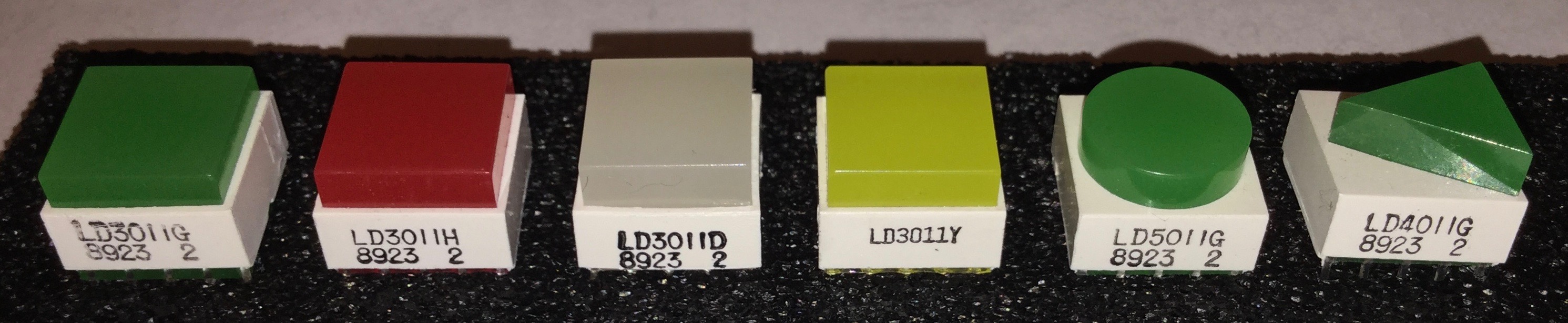

Teo D. schrieb: > Dann zeigt doch mal bitte um was es den nu geht! > Ich kenn nur Stanley MU02-xxxx > https://www.google.de/search?biw=1372&bih=728&tbm=... Ich bin zwar nicht der TO, aber so sehen die Leds im Original aus - siehe Fotos...Die Leds sind schon "uralt". Die milchige ist eine Bicolor-LED. Teo D. schrieb: > Parallele geht ja nicht wegen den benötigten Widerständen (KSQ). In > Serie wäre man auf eine höhere Versorgungsspannung eingeschränkt. Mit etwas Aufwand wäre eine Multiplex-Ansteuerung möglich, wenn man unbedingt mit kleinen Spannungen arbeiten möchte. ####### Heinz M. schrieb: > Genau die sind's offenbar! Na, du musst doch wissen wie sie aussehen, wenn dir einige davon zugefallen sind;-) Heinz M. schrieb: > mir sind einige „Leuchtbausteine LD 3011 H“, quadratische, rote Gebilde > mit insgesamt 10 Beinen zugefallen.
Jörg R. schrieb: > Teo D. schrieb: >> Parallele geht ja nicht wegen den benötigten Widerständen (KSQ). In >> Serie wäre man auf eine höhere Versorgungsspannung eingeschränkt. > > Mit etwas Aufwand wäre eine Multiplex-Ansteuerung möglich, wenn man > unbedingt mit kleinen Spannungen arbeiten möchte. Das verstehe wer will. ?-0 Man könnte allerdings ein paar Widerstände einsparen, im Tausch gegen Transistoren o. IO-Pins.
Teo D. schrieb: > Jörg R. schrieb: >> Teo D. schrieb: >>> Parallele geht ja nicht wegen den benötigten Widerständen (KSQ). In >>> Serie wäre man auf eine höhere Versorgungsspannung eingeschränkt. >> >> Mit etwas Aufwand wäre eine Multiplex-Ansteuerung möglich, wenn man >> unbedingt mit kleinen Spannungen arbeiten möchte. > > Das verstehe wer will. ?-0 Teo D. schrieb: > In Serie wäre man auf eine höhere Versorgungsspannung eingeschränkt. Genau, und um eine höhere Versorgungsspannung zu vermeiden müssten die Leds einzeln angesteuert werden. Um eine gleichmäßige Ausleuchtung zu bekommen müssten die Leds daher im Multiplexverfahren angesteuert werden. Statisch kannst du nicht alle 4 gleichzeitig ansteuern - außer alle 4 in Serie = ca. 10 Volt. Klar? Oder bist Du einfach nur zu müde;-)
Jörg R. schrieb: > Statisch kannst du nicht alle 4 gleichzeitig ansteuern OK, hab mal tief ins Dabla gezoomt.... Nicht so verschaltet wie erwartet. Die Würfel die ich hier haben, haben 4LEDs 8Pins....
Heinz M. schrieb: > Genau die sind's offenbar! Mir erschließt sich aber noch nicht so ganz > der Sinn der vier internen Leuchtdioden. Damit's heller und dunkler > wird? Die Leuchtdioden erhellen ja eine Fläche… Ja, dadurch kannst du die Lichteffekte variieren, Teilblinken, etc. Gibt es auch als Leuchttaster, ich kenne eine Anwendung in der im Grundzustand nur eine LED angestuert wird und nach Tasterbetätigung dann alle LED -- als optische Rückmeldung des erfolgreichen Tastendruckes.
Ah, besten Dank. Okay, das kann natürlich gut sein. Besten Dank allerseits für die Spurensuche und die Informationen! :-)
