Forum: Analoge Elektronik und Schaltungstechnik Spice: frequenzabhängiger Widerstand/Spannungsquelle


Autor: Martin O. (ossi-2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe ein  Schaltung die ich nicht nur simulieren will, sondern ich
will sie auch "von Hand" berechnen. Ich habe jetzt den
Eingangswiderstand und die Verstärkung in Abhängigkeit von der Frequenz
ausgerechnet. Nun möchte ich mein Resultat (aka Formeln) mit der
Spice-Simulation (LTspice) vergleichen. Die Eingangsimpedanz ist z.B.
Zin=R/(1-oemaga^2 LC).

Und jetzt kommt die eigentliche Frage:

Wie beschreibe ich eine frequenzabhängige Impedanz/Spannungsquelle in
Spice.
Das muss nur für die Kleinsignalanalyse (AC-sweep) klappen.

Nach 20min Suche im WWW habe ich nichts passendes gefunden. Vielleicht
hat einer von euch die Lösung in der Tasche....

: Verschoben durch Moderator
Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

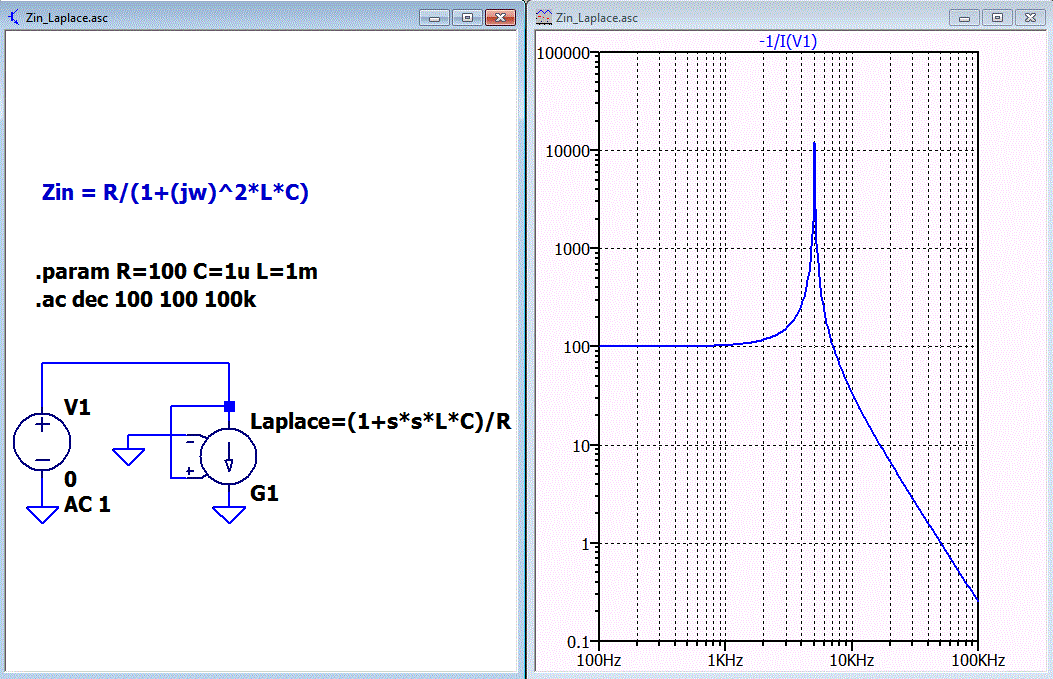

Die angehängte Schaltung macht das.

Zin = R/(1+(jw)^2*L*C)

Da die Eingangsspannung 1V ist plotte ich -1/I(V1). Das Minusvorzeichen
ist wegen der Definition der Richtung des Stromes in V1. In SPICE ist
die angenommene Stromrichtung in die Richtung der V-Quelle definiert.


Stichwort: LTspice, Laplace, Impedanz

: Bearbeitet durch User
Autor: Martin O. (ossi-2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank, das sieht sehr gut aus.

Autor: Martin O. (ossi-2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat geklappt, mit "Laplace" konnte ich den folgenden Ausdruck
verifizieren:

Laplace=(r4+r5)/r5*
(1/(1+1/(s*ci)*(
  (r1*r3*r5+(1/(s*c0))*(1/(s*c2))*r4)
  /
  ((1/(s*c0))*(1/(s*c2))*r3*r5) ) )
  )

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin O. schrieb:
> Hat geklappt, mit "Laplace" konnte ich den folgenden Ausdruck
> verifizieren:
>
> Laplace=(r4+r5)/r5*
> (1/(1+1/(s*ci)*(
>   (r1*r3*r5+(1/(s*c0))*(1/(s*c2))*r4)
>   /
>   ((1/(s*c0))*(1/(s*c2))*r3*r5) ) )
>   )

Hallo Martin,

sazu musst du die Werte als Parameter definieren.


.param R1=1k R2=2k R3=... C2=...


An den Bauteilen musst du dann stattt einer Zahl den Parameter
verwenden. Das macht man mit den geschweiften Klammern {}.

Beispiel R2:
Den Wert 1k ersetzen durch {R2}

Gruß
Helmut

Autor: Martin O. (ossi-2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erstaunlicherweise kann ich die geschweiften Klammern im "Laplace=..."
Ausdruck weglassen.

Original aus dem ASC File:

.param  c1=1nF ci=10pF c0=1.2nF c2=1nf r1=1.1k r3=1.5k r4=10k r5=11k

Laplace=(r4+r5)/r5*( 1/( 1 + 1/(s*ci)*(
(r1*r3*r5+(1/(s*c0))*(1/(s*c2))*r4) / ((1/(s*c0))*(1/(s*c2))*r3*r5) ) )
)

Bei Bauteilewerten muss ich die geschweiften Klammern verwenden.

: Bearbeitet durch User
Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> .parm  c1=1nF ci=10pF c0=1.2nF c2=1nf r1=1.1k r3=1.5k r4=10k r5=11k

Da würde ich .param schreiben anstatt abzukürzen.
Bei .include kürze ich aber auch oft mit .inc

In Funktionsbeschreibungen kann man im allgemeinen die geschweiften
Klammern weglassen, an Werten von Bauteilen aber nicht.

Autor: Michel M. (elec-deniel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man
Laplace= auch in
{} .param verwenden ?!

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michel M. schrieb:
> Kann man
> Laplace= auch in
> {} .param verwenden ?!

Ich sage mal nein.

Autor: Michel M. (elec-deniel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schade :-(  , trotzdem
great Thanks für die schnelle Antwort.
