Hallo,

wisst ihr, ob es flache Wannenstecker gibt? Die normalen kenne ich. Aber
ich bräuchte welche, die flach auf dem PCB angebracht werden können,
ohne das sie zu hoch herausragen.

MfG

Autor: Serviervorschlag (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Wannenstecker nach dem Loeten seiner Wanne berauben und die Pins kürzen?

Autor: Axel S. (a-za-z0-9)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Mister T schrieb:

> wisst ihr, ob es flache Wannenstecker gibt? Die normalen kenne ich. Aber
> ich bräuchte welche, die flach auf dem PCB angebracht werden können,
> ohne das sie zu hoch herausragen.

Geht es nicht noch etwas nebulöser? Wie hoch darf es denn sein? Und ist
dir bewußt, daß die Höhe von Wannensteckern von der Länge der
Kontaktstifte dominiert wird und daß diese Länge zu den verwendeten
Buchsen passen muß? Da kannst du nicht nach Lust und Laune dran
herumkürzen.

Wenn es flacher bauen soll, gibt es auch noch andere Steckverbinder.
Micromatch z.B. ist deutlich flacher (und allgemein kleiner) und kann
ebenfalls als Steckverbinder Platine <-> Flachbandkabel dienen.

Autor: Philipp H. (hansimglueck2)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Du könntest SMD verwenden und sie in einer aussparung von hinten
verlöten dass spart dir auch ein bisschen an Höhe aber geht auf die
Stabilität.

: Bearbeitet durch User
Beitrag #5443195 wurde vom Autor gelöscht.
Autor: Ideenverkäufer (Gast)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
Mister T schrieb:
> wisst ihr, ob es flache Wannenstecker gibt?

Ich wüsste was, ich wäre bereit dir das Wissen darüber
für 100 Euronen zu verkaufen. Bei Interesse Adresse angeben.

Autor: Ideal Standard (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Mister T (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Wenn es flacher bauen soll, gibt es auch noch andere Steckverbinder.
> Micromatch z.B. ist deutlich flacher (und allgemein kleiner) und kann
> ebenfalls als Steckverbinder Platine <-> Flachbandkabel dienen.

Hi,

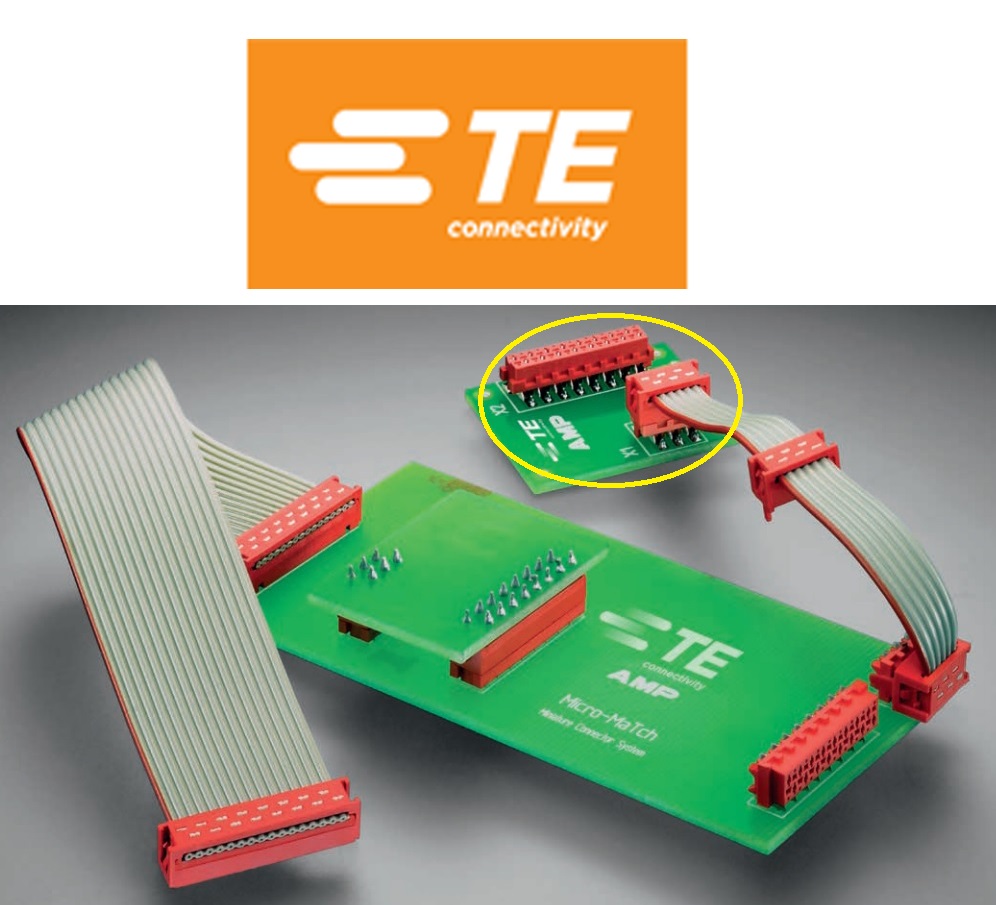

danke für den Tipp. Ich habe mir die Dinger mal angeschaut. Eine Frage
habe ich zu den Teilen. Ich habe ein Bild angehängt, wo ich was gelb
umkreist habe. Ragen die Teile denn so weit raus von der Platine oder
ist das nur schlecht dargestellt?

Autor: Codix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mister T schrieb:
> Ragen die Teile denn so weit raus von der Platine oder
> ist das nur schlecht dargestellt?

Ich habe dieses Stecksystem schon mehrfach eingesetzt.
Aber so wie auf dem Bild zu sehen, sah das bei mir nicht aus.
Da saßen die Buchsenleisten direkt auf der Platine auf.
Ist allerdings schon ein paar Jährchen her, vielleicht haben die
etwas geändert.
Schau doch einmal ins Datenblatt, dort sollten alle Maße verfügbar sein.

Autor: Volker B. (Firma: L-E-A) (vobs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mister T schrieb:
> Ragen die Teile denn so weit raus von der Platine oder
> ist das nur schlecht dargestellt?

Das, was Du bemängelst, ist die SMD-Version. Die bedrahtete schließt mit
der Unterseite des Gehäuses bündig mit der Leiterplatte ab, wie am
hinteren Ende der großen Leiterplatte auf dem von Dir gezeigten Bild zu
sehen ist.
Dafür benötigt die bedrahtete Version aber eine zusätzliche Bohrung für
die Codiernase des Steckers.

Grüßle
Volker

Autor: fredl (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

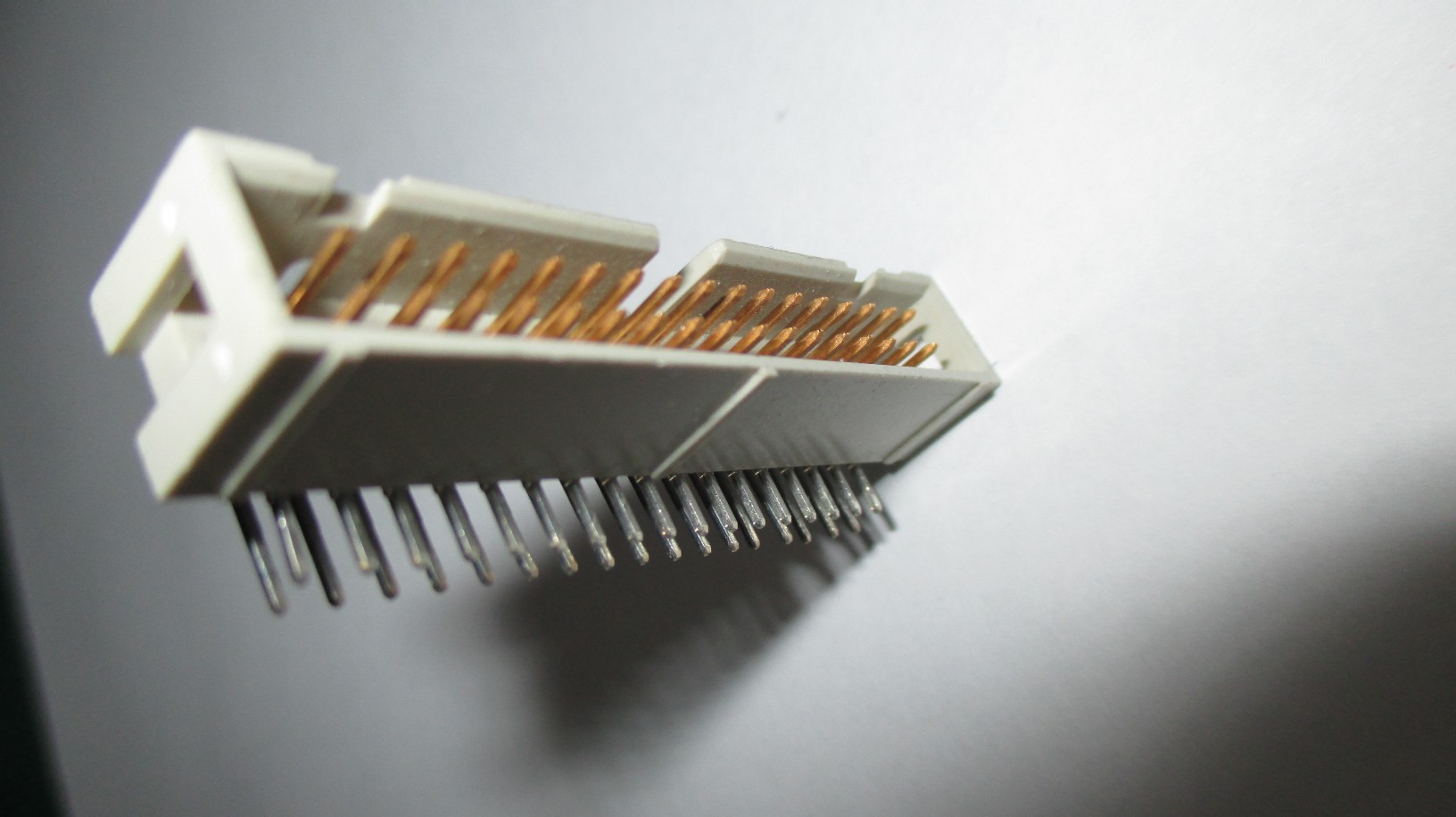

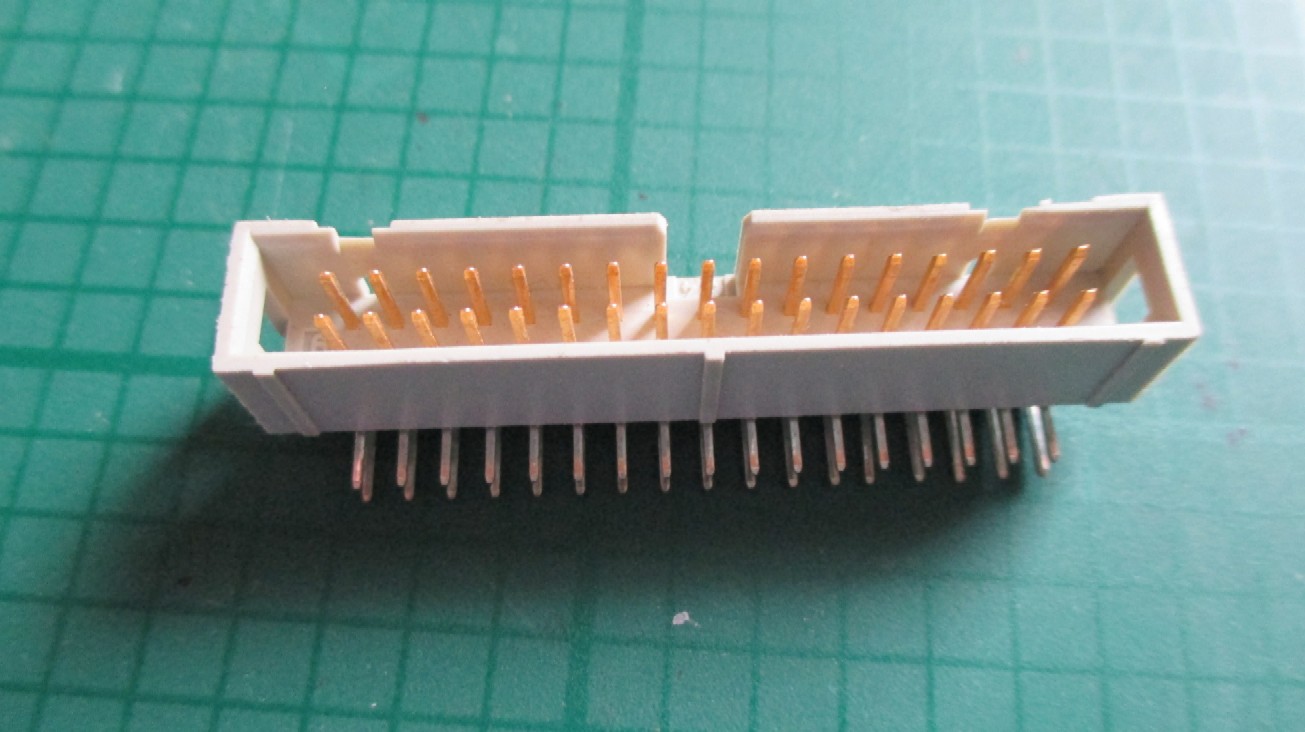

Vielleicht so etwas in dieser Art?

Autor: Rufus Τ. F. (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mister T schrieb:
> Ragen die Teile denn so weit raus von der Platine oder ist das nur
> schlecht dargestellt?

Wenn Du Dir das Datenblatt ansehen würdest, könntest Du herausfinden,
daß die THT-Variante 4mm hoch ist (ab Platinenoberkante, d.h. ohne
Anschlüsse) und daß die SMD-Variante 5.3mm hoch ist.

Autor: Bauform B. (bauformb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man könnte Stecker und Buchse vertauschen, also am Flachkabel so einen
(5.4mm hoch):

https://www.reichelt.de/Leiterplattenverbinder-IC-Sockel-/KK16025C/3/index.html?ACTION=3&GROUPID=7522&ARTICLE=9382&START=0&OFFSET=16&;

und in der Platine sowas (0.75mm hoch):

https://www.buerklin.com/de/ic-kontaktfederstreifen/p/15b600

Autor: Ideengeber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. F. schrieb:
> Wenn Du Dir das Datenblatt ansehen würdest, könntest Du herausfinden,
> daß die THT-Variante 4mm hoch ist (ab Platinenoberkante, d.h. ohne
> Anschlüsse) und daß die SMD-Variante 5.3mm hoch ist.

Tut er aber nicht! Warum? Weil er zu faul ist.
Stattdessen setzt er auf eure 'Gutmütigkeit'  ihn bei seiner
'Einstellung' zu helfen :-(

Es ist schon was anderes wenn einer auf dem Schlauch steht und nicht
mehr weiter weiss, hat man da eine Lösung bin ich der Letzte der da
nicht weiterhilft.
Aber Faulheit unterstützen - NE :-(

Ideengeber alias il Conte
