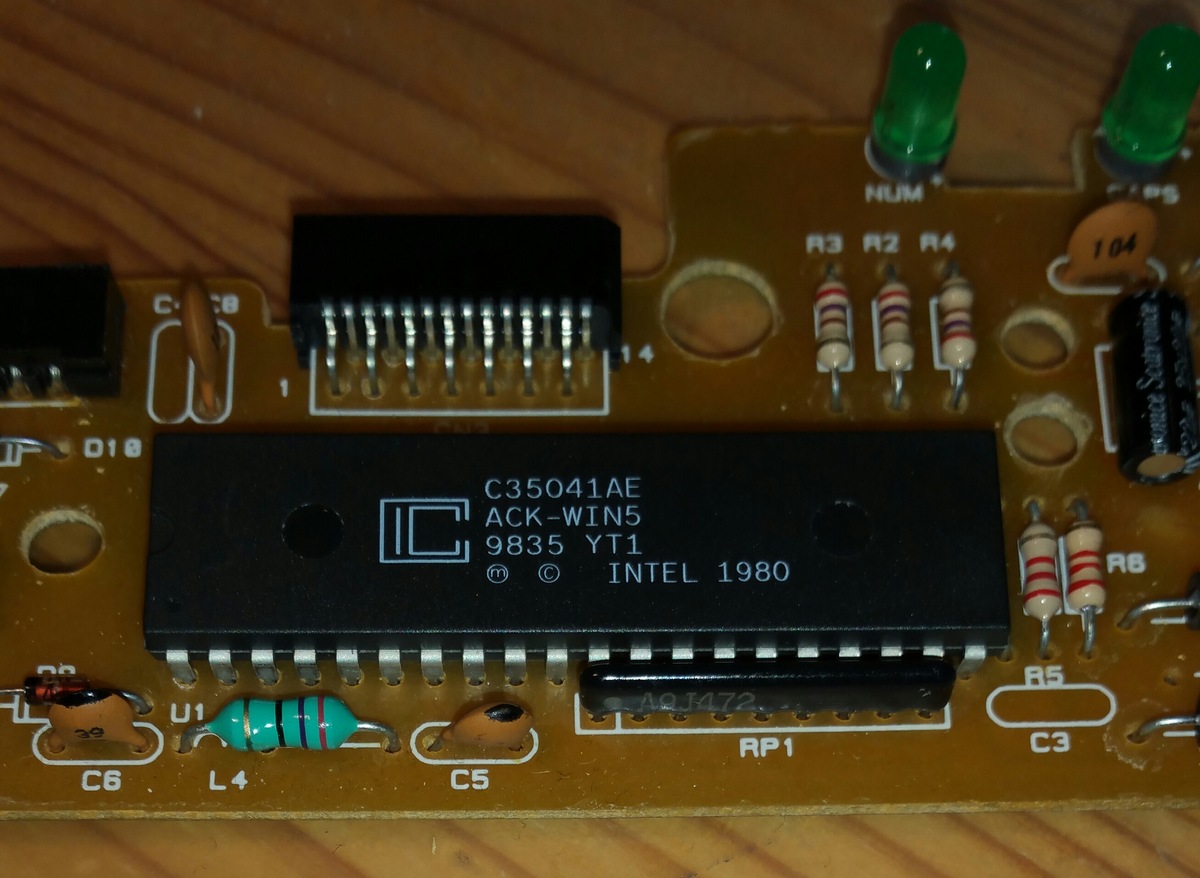

Hallo ich suche für das IC auf dem Foto ein Datenblatt.. Ich möchte gern die Keyboard Schaltung ergründen .. Gruß Uwe
Angehängte Dateien:
-
200 KB
Das wird ein maskenprogrammierter MCS-51 sein. Die Funktion (das Auslesen der Tastaturmatrix, das Erzeugen der Scancodes und das Versenden über die Tastaturschnittstelle) wird in der darin enthaltenen Software abgewickelt. Welcher Teil davon interessiert Dich jetzt im speziellen?
Uwe T. schrieb: > IC auf dem Foto ein Datenblatt Wahrscheinlich ein Intel 8042 Clone, wurde auch in den Tastaturen verwendet. http://zet.aluzina.org/images/d/d4/8042.pdf https://www.mouser.com/datasheet/2/268/00001956d-977426.pdf
Angehängte Dateien:
-
210 KB

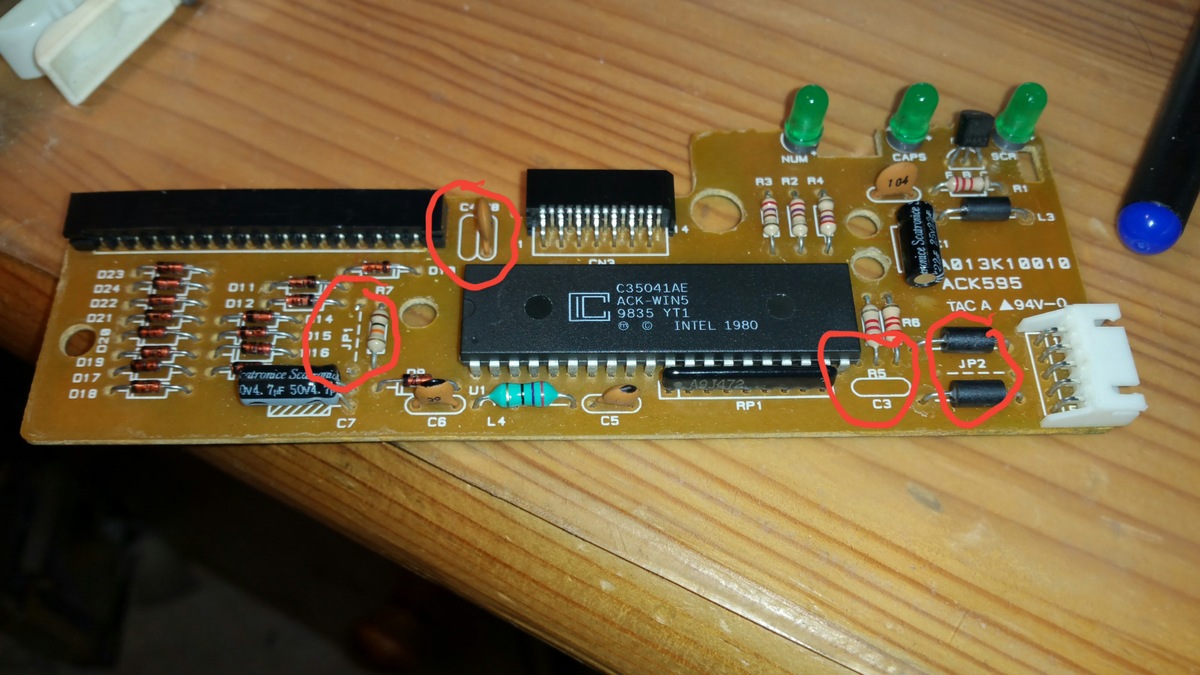

Diese Keyboard hat ein 5 DIN Stecker und ich möchte es umrüsten auf XT Format.. Außerdem wurde ein jumper ( Brücke ) abgeschnitten und es stellt sich die Frage warum ..
Uwe T. schrieb: > Diese Keyboard hat ein 5 DIN Stecker und ich möchte es umrüsten auf XT > Format.. Was genau meinst Du jetzt damit? Was ist "XT Format"? Meinst Du damit die Tastaturschnittstelle, die der IBM PC bzw. der IBM XT verwendet haben (die Rechner, die es vor dem IBM AT gab)? Wenn Du das meinst -- da brauchst Du einen komplett anders programmierten Microcontroller, denn die Tastaturschnittstelle des PC bzw. XT ist komplett inkompatibel zu der des IBM AT.
Uwe T. schrieb: > Diese Keyboard hat ein 5 DIN Stecker und ich möchte es umrüsten auf XT > Format.. Da gibt es nichts umzurüsten, auch der XT hatte einen 5pol. DIN-Stecker. Auch noch der AT. Erst mit PS/2 hat sich das geändert, aber da gibt es einfache Adapter, bzw. gab es, braucht heute niemand mehr. Georg
Also es gab doch Tastaturen mit einem Umschalter AT Format zu XT Format und wenn die beide Formate können sollte es doch einfach sein die AT Tastatur umzurüsten .. Ich würde mir das gern mal anhand der Schaltung mal anschauen.. welches Bauteil welche Aufgabe hat und warum die Änderungen das gemacht wurden Gruß Uwe
georg schrieb: > auch der XT hatte einen 5pol. DIN-Stecker. > Auch noch der AT Ziehe meine Aussage zurück: siehe hier: https://hackaday.com/2017/01/21/attoxtkeyboard/ Ich habe zwar noch einen IBM PC, einen der ersten die je gebaut wurden, aber den in Betrieb zu nehmen um das zu verifizieren ist mir zu viel Arbeit. Obwohl ich irgendwo auch noch AT-Keyboards mit DIN-Stecker habe. Nur der Vollständigkeit halber: ich habe auch Tastaturen von Cherry u.a. verwendet mit einem solchen Stecker, die hatten aber einen seriellen (RS422, 300 Baud) Anschluss. Ich weiss ja nicht wo der TO seine Tastatur her hat. Georg
Uwe T. schrieb: > Also es gab doch Tastaturen mit einem Umschalter AT Format zu XT Format Ja, solche Tastaturen gab es. Da hatte der Microcontroller ein dazu passendes Programm, das den Umschalter ausgewertet und sich entsprechend verhalten hat. Die Lösung ist der von Georg gefundene "Hackaday"-Adapter, der einen µC enthält, der das eine auf das andere Tastaturprotokoll umsetzt. Wer aber tut sich 2018 noch freiwillig einen XT an? Das mit dem DIN-Stecker ist jedenfalls fies, da sowohl PC- als auch AT-Tastaturen diesen Stecker hatten, sich aber komplett unterschiedlich verhalten. Der Mini-DIN-Stecker der PS/2-Tastaturen hingegen ist nur mechanisch vom DIN-Stecker zu unterscheiden, elektrisch und vom Protokoll her verhalten sich diese Tastaturen exakt genauso wie Tastaturen für einen AT, daher sind Adapter in beide Richtungen überhaupt kein Problem.
Hmm ich finde die Lösung mit dem Zusatz ic ganz gut nur mit der Umsetzung muss ich mir Gedanken machen .. es ist nicht das löten eher das ic programmieren.. Wer sich das heutzutage noch an tut .. Ja ich kann es dir sagen ... 300 5 1/4 Disketten wollen gesichert werden .. und der pcxt den ich noch dafür habe leider keine Tastatur hat muss ich wohl nach einer Lösung suchen.. denn ein pc ohne Tastatur geht nun mal nicht.. Lieben Gruß Uwe
Uwe T. schrieb: > 300 5 1/4 Disketten wollen gesichert werden Und das sind DSDD-Disketten mit 360k, nichts größeres? Denn Dein XT wird die verbreiteten 1.2-MByte-HD-Disketten nicht verarbeiten können. Der PC ist ganz sicher ein XT? Uwe T. schrieb: > nur mit der Umsetzung muss ich mir Gedanken machen Du kannst natürlich versuchen, antiquarisch eine XT-Tastatur zu kaufen.
Angehängte Dateien:
-
230 KB -
200 KB

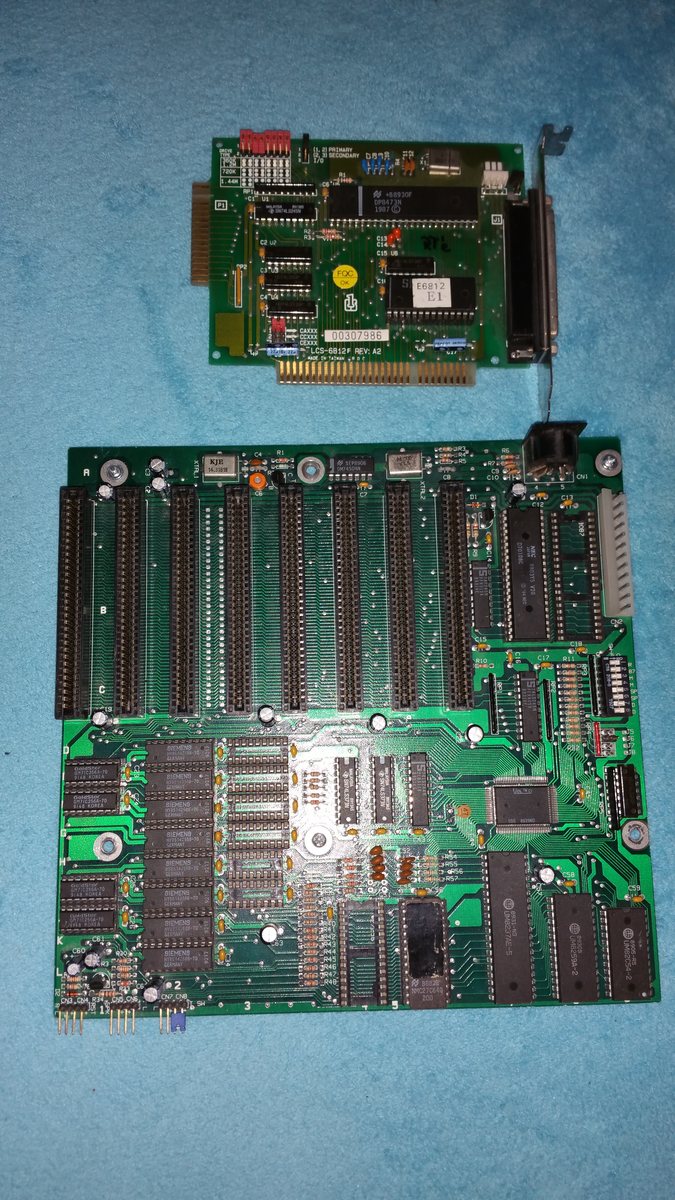

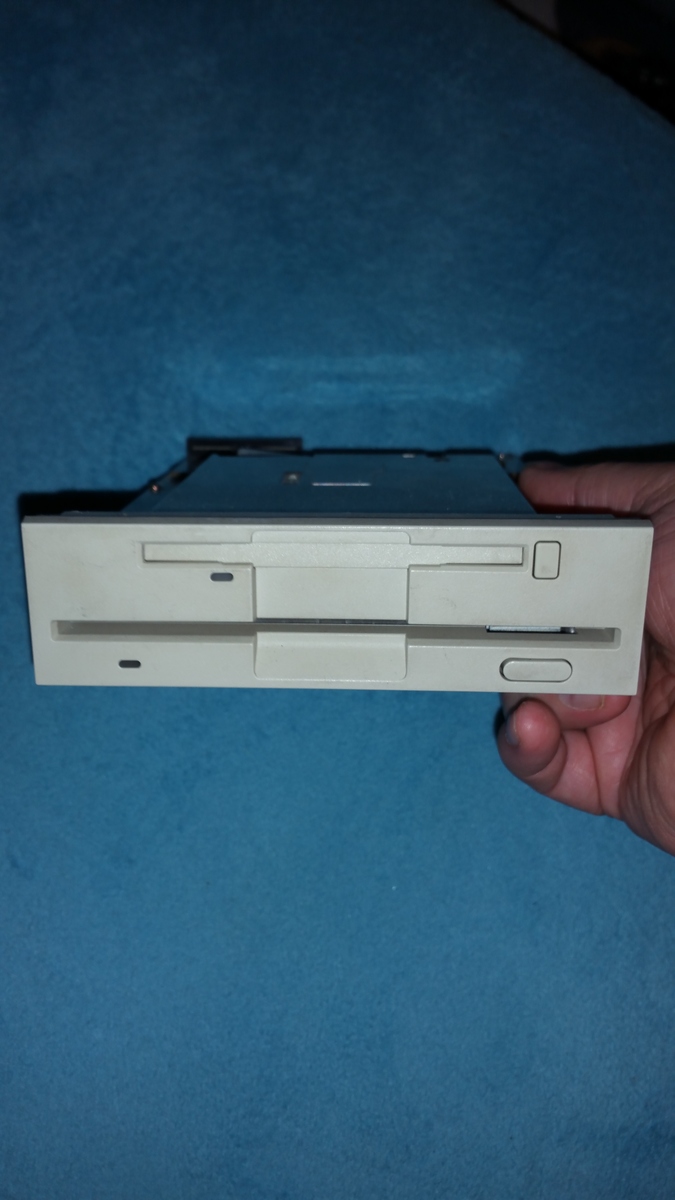

Klar ist das ein pc xt und mit dem Controller wird das wohl auch gehen.. Denn es sind auch ein paar 1.2 MB Disketten dabei. Das Laufwerk kann alle 4 Größen. . Tastatur kaufen .... Ich gebe keine 100 Euro für eine aus ... etwas viel oder ? Ich denke das mit der ich Lösung tut es auch Gruß Uwe
@Uwe wohin sichern? Bekommt das XT Board noch einen Massenspeicher? Kann man das Kombilaufwerk nicht an einen "normalen" PC anschließen?
Ja bekommt er 40mb FP .. Klar könnte man das floppy auch in einem anderen PC anschließen aber wenn man sich mittlerweile auf lapi umgestellt hat macht das nicht viel Sinn .. Ich wollte auch die Programme auch noch einmal ausprobieren .. Bevor ich sie auf CD brenne .. Und um das gleich mal vor weg zu nehmen ja das geht auch .. Nämlich über den parallel Port. . Mit einem externen Gehäuse. . Gruß Uwe
Uwe T. schrieb: > 300 5 1/4 Disketten wollen gesichert werden Dafür braucht man definitiv keinen XT. Georg
Irgendeinen Tod wirst Du sterben müssen. Wenn Du an Deinen XT eine Tastatur anschließen willst, musst Du Dir entweder eine XT-Tastatur oder einen Adapter dafür organisieren müssen. Da das Zeug schon seit ein paar Jahrzehnten komplett obsolet ist, sind natürlich Gebrauchtpreise Liebhaberpreise. Einfacher wäre es vermutlich, einen etwas neueren Desktop-PC mit internem Floppy-Anschluss aufzutreiben, den kannst Du dann für die Datenübertragung auch an ein Netzwerk hängen, statt irgendwelche Parallelport-Frickeleien machen zu müssen.
Rufus Τ. F. schrieb: > Irgendeinen Tod wirst Du sterben müssen. Wenn Du an Deinen XT eine > Tastatur anschließen willst, musst Du Dir entweder eine XT-Tastatur oder > einen Adapter dafür organisieren müssen. Die Zeiten wo man alte Cherry G80/81/83 im Schrottcontainer fand sind doch noch nicht so lange her. Die konnte man auf XT-Protokoll umstellen, auch wenn bei den späteren Modellen (ab Anfang der '90er) der Schalter nicht mehr bestückt war. Ansonsten ausprobieren. Kaputt geht da nichts, es werden nur zuviele bits übertragen, so dass kein sinnvoller Tastendruck erkannt wird.
georg schrieb: > georg schrieb: >> auch der XT hatte einen 5pol. DIN-Stecker. >> Auch noch der AT > > Ziehe meine Aussage zurück: siehe hier: > > https://hackaday.com/2017/01/21/attoxtkeyboard/ > > Ich habe zwar noch einen IBM PC, einen der ersten die je gebaut wurden, > aber den in Betrieb zu nehmen um das zu verifizieren ist mir zu viel > Arbeit. Obwohl ich irgendwo auch noch AT-Keyboards mit DIN-Stecker habe. > > Nur der Vollständigkeit halber: ich habe auch Tastaturen von Cherry u.a. > verwendet mit einem solchen Stecker, die hatten aber einen seriellen > (RS422, 300 Baud) Anschluss. Ich weiss ja nicht wo der TO seine Tastatur > her hat. > > Georg Das erste orig. IBM AT Keyboard hatte 83 Tasten und konnte auch am XT verwendet werden, das gabs aber nur kurz, das klassische 84key konnte das nicht mehr. http://minuszerodegrees.net/5160/keyboard/5160_keyboard_support.htm da gibts auch noch einen DIY-Adapter: http://www.vcfed.org/forum/showthread.php?26426-AT2XT-keyboard-converter ----------- Umfangreiche Doku: IBM 51xx PC Family Computers http://minuszerodegrees.net/index.htm
Uwe T. schrieb: > Hmm Georg das ist deine Meinung nicht meine ... > Gruß Uwe Nein, das ist Fakt. ich habe meine alten Disketten auf einem PC mit AT-Tastatur gesichert, und zwar nicht nur 360kb und 1,2Mb PC-Disketten, sondern auch verschiedene CP/M-Formate. Das ist nur eine Frage des Könnens und Wollens. Dein XT ist nur eine persönliche Marotte ohne jede technische Begründung. Georg
