(S) Adapterplatine für Lorlin-Drehschalter

[Micha E. (Firma: privat) (bmsr-techniker)]

Hallo,

wie schon im Titel steht, ich suche für Lorlin-Drehschalter (mit Pins
zum
Einlöten) Adapterplatinen.
Man konnte den Schalter auf die Platine löten und diese wiederum über
Stiftleisten etc. senkrecht auf eine Leiterplatte löten.
Diese Adapterplatinen muss es mal bei Reichelt, Pollin oder Conrad
gegeben haben (habe vor ca. zehn Jahren mal so ein Ding verbaut).

Leider finde ich diese Platinen nicht mehr bei den Händlern.

Kennt Jemand eine Bezugsquelle oder hat welche zu verkaufen?

Gruß Micha

[Mario M. (thelonging)]

Sowas?
https://www.platinencenter.de/product_info.php?info=p19_leerplatine-drehschalter.html

[Micha E. (Firma: privat) (bmsr-techniker)]

Hallo Mario,

vielen Dank erst 'mal für Deinen Tipp.
Die Platine ist fast Das was ich suche.
Leider sind die Kontakte nicht alle einzeln herausgeführt.

Anbei ein Bild der originalen Platine.


Gruß Micha

[Mario M. (thelonging)]

Schade! Das hab ich schon befürchtet, weil die Platine speziell für
Audio-Anwendung gedacht ist. Wenn sonst keiner eine Quelle kennt oder
Restbestände besitzt, bleibt wohl doch nur die Auftragsfertigung.

[Ingolf O. (headshotzombie)]

Micha E. schrieb:
> Leider sind die Kontakte nicht alle einzeln herausgeführt.

Welche wären das? Ich kann bei der doppelseitigen Ausführung keine
fehlenden Kontakte nachvollziehen!
Oder bezieht sich Deine Aussage lediglich auf die 4 inneren Pins für die
Ebenen?

[Sven K. (quotschmacher)]

was spricht denn gegen selber machen? die schalter gibt es bei eagle
sogar schon und platinen aus asien kosten auch so gut wie nichts...

was anderes: wo bekommt man die schalter denn her? meine letzte quelle
ist leider versiegt.

[Ralf L. (ladesystemtech)]

Micha E. schrieb:
> Leider sind die Kontakte nicht alle einzeln herausgeführt.

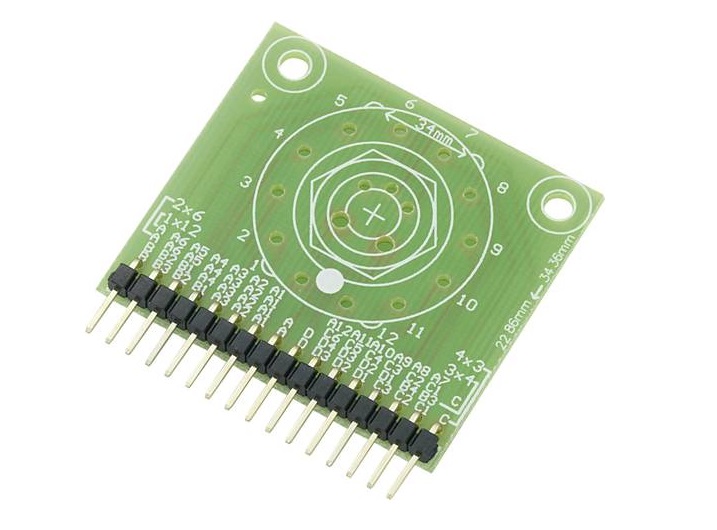

Das könnte die richtige Adapterplatine sein (alle 16 Pins rausgefürt).
Gibt's bei Conrad mit der Bestellnummer 531384 .

[Micha E. (Firma: privat) (bmsr-techniker)]

@Ralf

Besten Dank!
Das Angebot bei Conrad ist einfach zu groß und die Suche im Online-Shop
bringt nicht das gewünschte Ergebnis.

@Sven

Die Lorlin-Schalter gibt es bei Reichelt (recht günstig).
Suche einfach nach Lorlin.

Gruß Micha

[Sven K. (quotschmacher)]

Micha E. schrieb:
> Die Lorlin-Schalter gibt es bei Reichelt (recht günstig).
> Suche einfach nach Lorlin.

jetzt habe ich den da 1 pc da auch gefunden. als ich das letzte mal
geguckt habe, konnte ich ihn nicht auftreiben... danke!
