Forum: Offtopic An die CAD-Profis: Stützmaterial tangential an Rohr anlegen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Paul H. (powl)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hi,

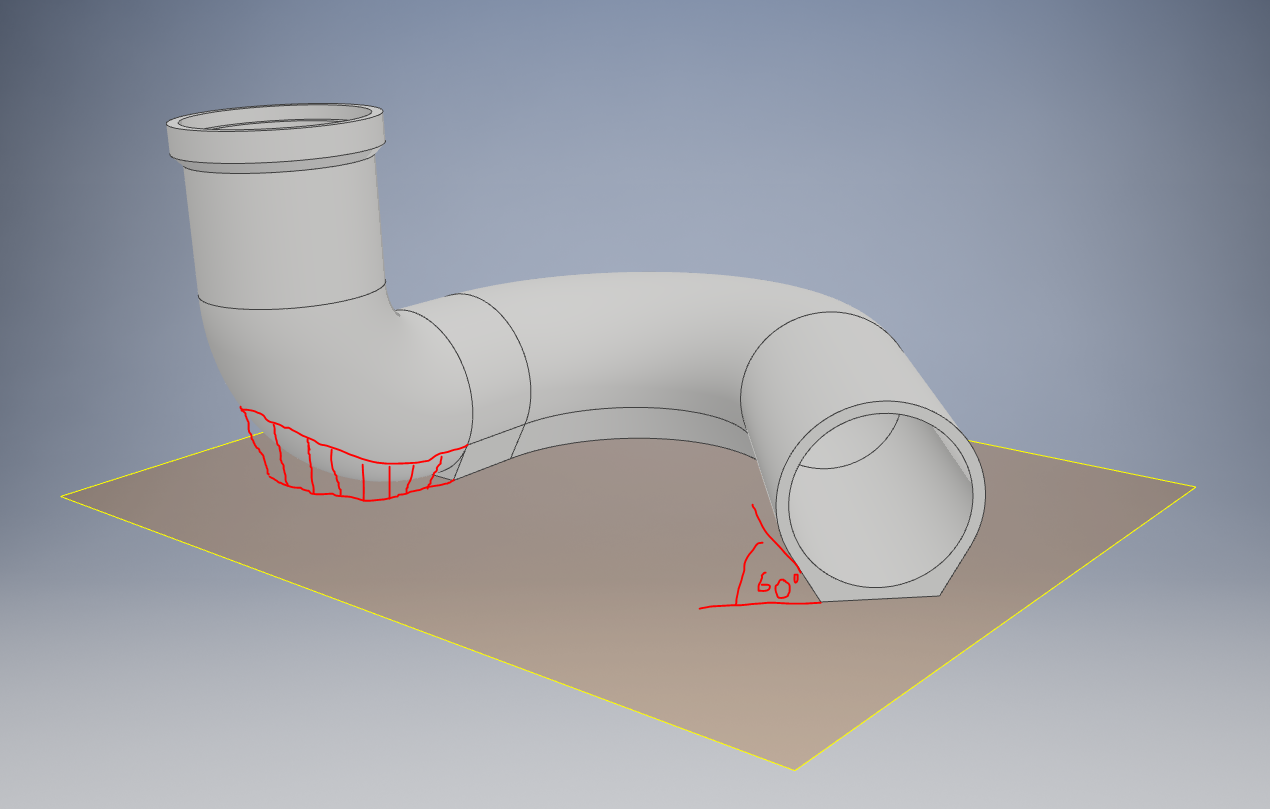

ich bin gerade dabei in Autodesk Inventor 2019 einen Bassreflexkanal zu
designen, welchen ich mit einem 3D-Drucker an einem Stück rausdrucken
möchte. Zwecks besserer Druckbarkeit möchte ich an die Außenwand des
Kanals tangential im Winkel von 60° zur Grundfläche Stützmaterial
hinzufügen. Mittels entsprechender Skizze am Kanalende und einem Sweep
habe ich das auch beim direkt auf der Grundfläche aufliegenden Teil des
Kanals schon geschafft (siehe Anhang). An der Stelle an der sich der
Kanal jedoch nach oben wegbiegt soll ebenfalls ovalförmig umlaufend
tangential Stützmaterial angelegt werden (rot nachgezeichnet).


Hat jemand eine Idee, ob das irgendwie machbar ist? Ich komm leider
nicht drauf, wie man das anstellen könnte.

Die Lösung muss nicht unbedingt Inventor-spezifisch sein. Der
Funktionsumfang üblicher CAD-Programme dürfte sich ja relativ ähnlich
sein. Es geht mehr um das Konzept, wie man das anstellen könnte.

lg Paul

von Christian M. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das macht der Slicer automatisch, wenn Du das einstellst!

Gruss Chregu

von Jens M. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Paul H. schrieb:

> Die Lösung muss nicht unbedingt Inventor-spezifisch sein. Der
> Funktionsumfang üblicher CAD-Programme dürfte sich ja relativ ähnlich
> sein. Es geht mehr um das Konzept, wie man das anstellen könnte.


Bin jetzt kein CAD Profi, aber das würde ich anders herum machen.

- Die Stützen so bauen wie ich Sie heben möchte.
- Dort wo Sie die Tube berühren einen Überstand lassen
- Mit der Tube schneiden und zusammenfügen

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

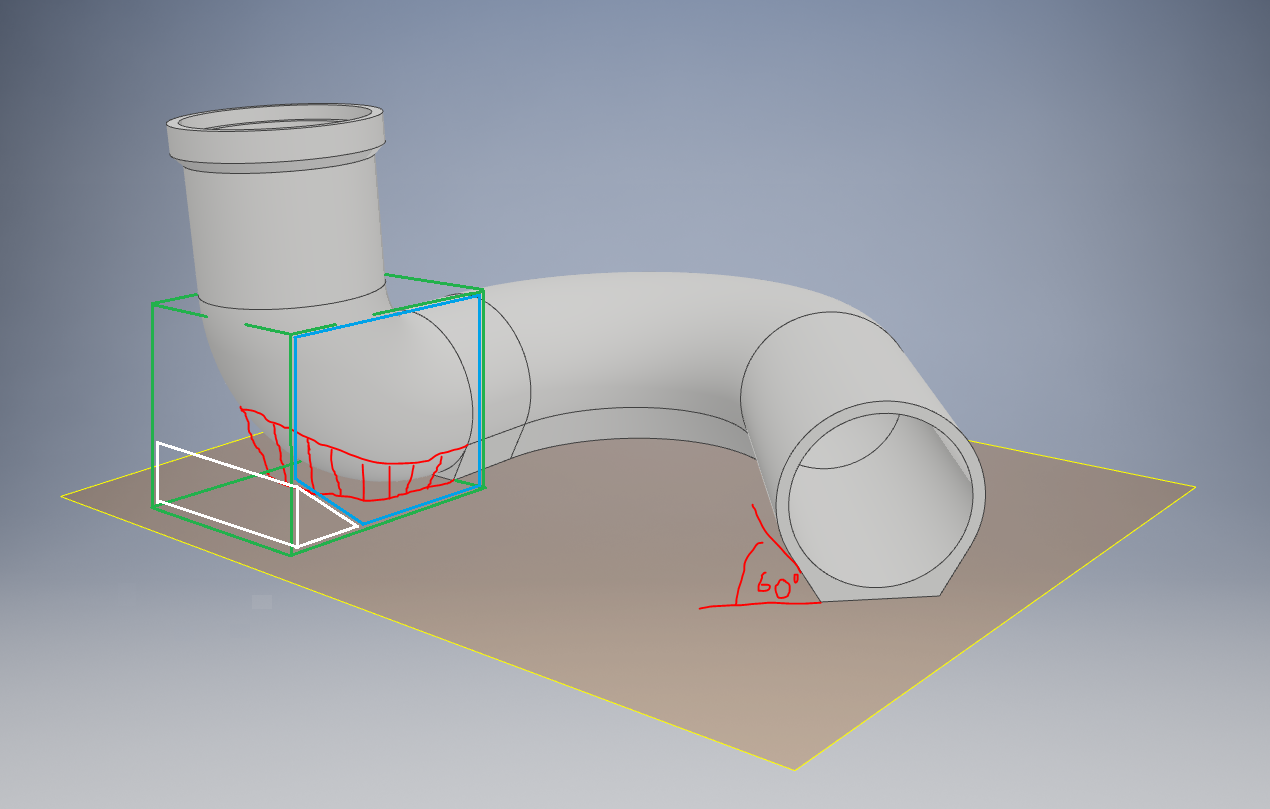

Auf die Grundebene noch eine grüne Hilfsarbeitsebene erzeugen und darauf
einen Quader extrudieren (vielleicht nicht ganz so hoch wie ich
versehentlich angedeutet habe). Dann den durchdrungenen Rohrbogen von
dem grünen Quader subtrahieren. Jetzt auf der rechten Seite des Quaders
eine zweite (blaue) Hilfsarbeitsebene erzeugen und darauf ein weißes
Dreieck extrudieren, was dann wiederum vom grünen Quader ebenfalls
subtrahiert wird. Genau so kann danach auch mit der 60° Schrägen
vorgegangen werden. Zum Schluss mit der Verrundungsfunktion alles ein
wenig auf Optik trimmen und fertig ist das Syphon.  :-)

Für einen 3D-Druck würde ich die Wandstärke noch ein wenig dicker
machen. Wenn ein ordentlicher immer wiederkehrender Bass da durchknallt
können sich auf Grund evtl. mangelnder Dauerfestigkeit Risse im
ausgehärteten Filament bilden (Wechselbelastung)!

von Johannes S. (jojos)


Bewertung
0 lesenswert
nicht lesenswert
Ich würde das auch vom Slicer erledigen lassen, der macht das dann auch
nur so massiv wie nötig und mit den Sollbruchstellen lässt sich das
einfacher entfernen also eine solide Stützkonstruktion.

Schade das so eine Frage im Offtopic landet, 3D Druck Fragen gehören
doch eher in Mechanik, Gehäuse, Werkzeug ?

von Paul H. (powl)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mir ist natürlich klar, dass der Slicer auch von alleine Stützmaterial
erzeugen kann. Aber es soll hier nicht darum gehen, eine
Alternativlösung zu finden sondern das Rohr soll tatsächlich genau so
mit massiver Stütze modelliert werden, das hat auch noch andere Gründe
;-) Nicht zuletzt das Interesse, herauszufinden, wie man das macht.

Michael M. schrieb:
> Genau so kann danach auch mit der 60° Schrägen
> vorgegangen werden. Zum Schluss mit der Verrundungsfunktion alles ein
> wenig auf Optik trimmen und fertig ist das Syphon.  :-)

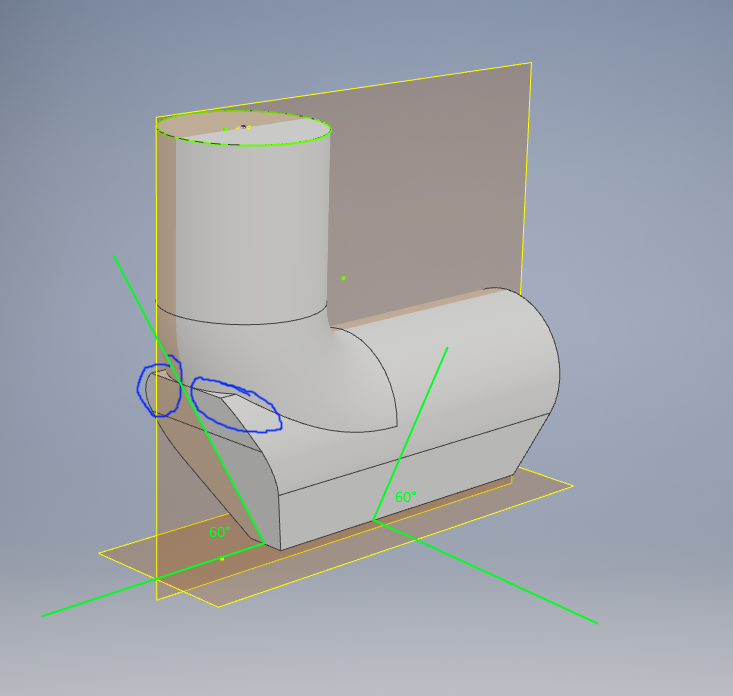

Ich habe deine Wegschneid-Methode gerade mal ausprobiert. Vorab:
Natürlich dann halt einfach nur "irgendwie" drangebastelt und nicht an
allen Stellen tangential, erfüllt also schon die Eingangsanforderung
nicht, aber immerhin an der Rückseite des Rohrbogens und an den
Seitenwänden (Grün markiert). Jedoch bleiben aus allen anderen
Richtungen betrachtet natürlich überstände zurück, die man auch mit
einer Verrundung nicht vernünftig wegbekommt.

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Paul H. schrieb:
> Jedoch bleiben aus allen anderen
> Richtungen betrachtet natürlich Überstände zurück, die man auch mit
> einer Verrundung nicht vernünftig wegbekommt.

Jetzt wo ich es sehe, kann ich es mir besser vorstellen. Du hast recht,
mit verrunden kommt man hier nicht weiter.

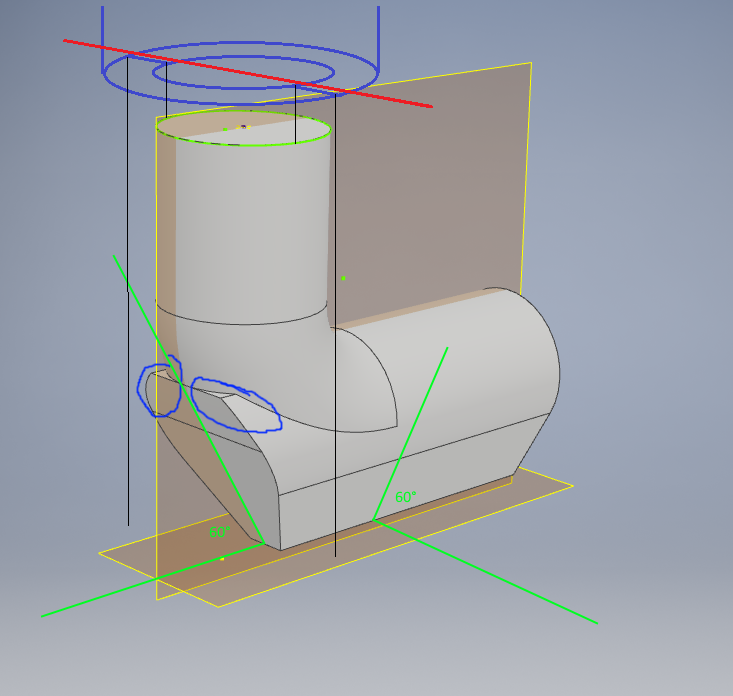

Eine blaue Hilfsarbeitsebene mit einem Kreisring erzeugen, den Kreisring
an der roten Linie trennen und nur den vorderen Teil (Kreisringschale)
nach unten extrudieren, damit die blau markierten Ecken sauber
subtrahiert werden können.

von Paul H. (powl)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
So, ich habe mittlerweile eine zufriedenstellende Lösung gefunden. Die
ist zwar nicht optimal, da das Stützmaterial nun immernoch nicht
garantiert an jeder Stelle tangential zur Kanalaußenwand im Winkel von
60° zur Grundfläche steht und es ist mehr per Augenmaß "hingemalt" als
konstruiert, aber das Ergebnis ist hinreichend gut.

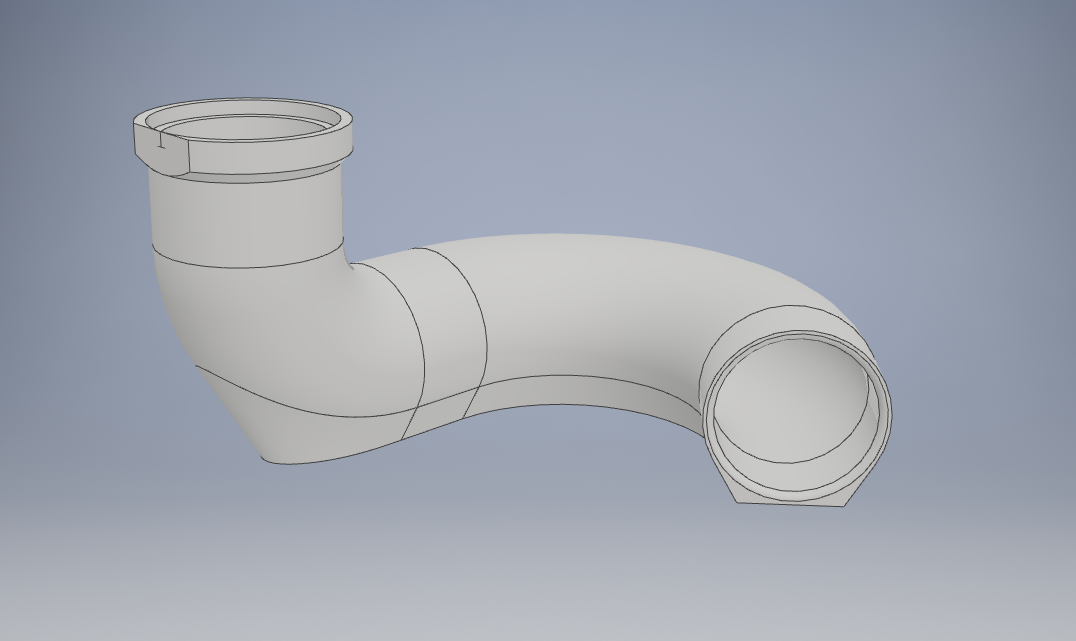

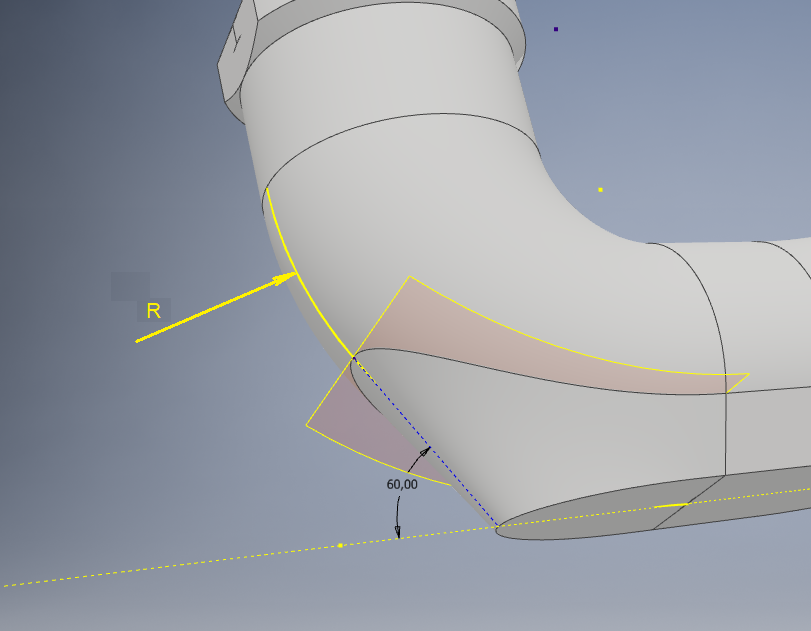

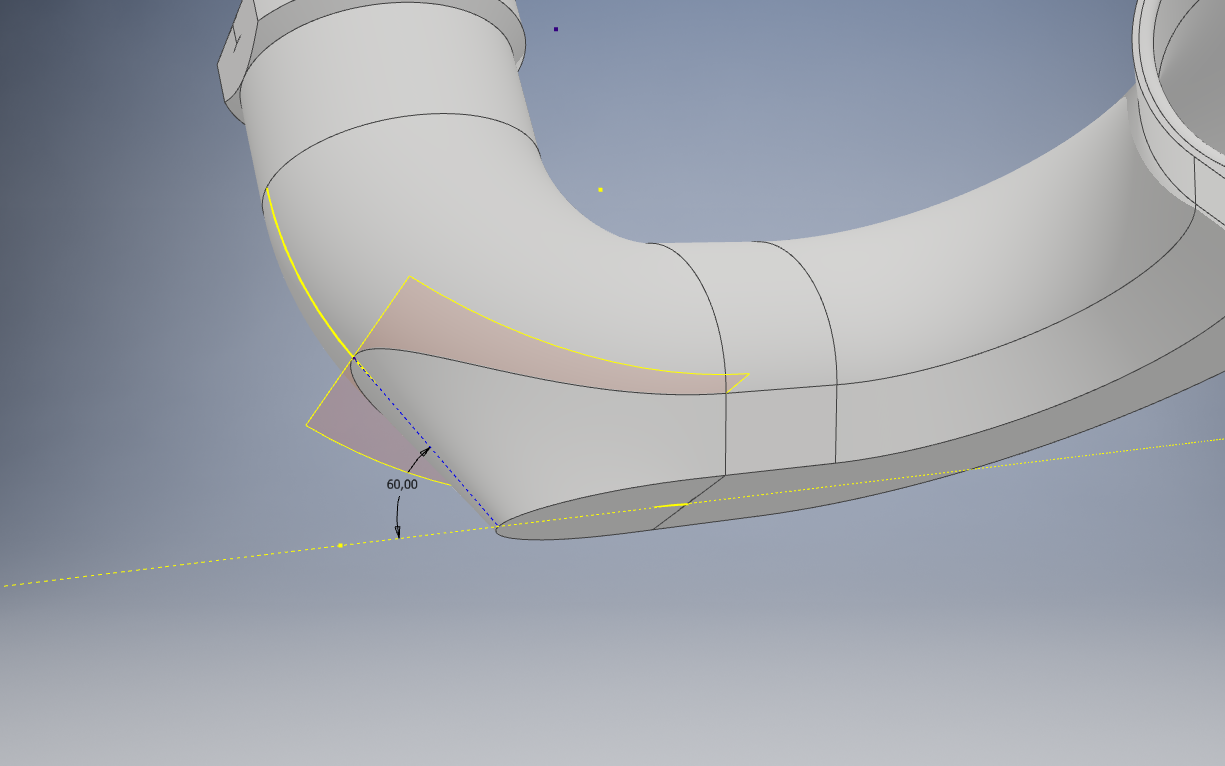

Im Grunde genommen habe ich eine gebogene Fläche erzeugt, die durch den
Rohrbogen hindurchläuft und die drei Stellen, an denen garantiert eine
60° Tangente anliegen soll mit einschließt (siehe lsg2.PNG). Dadurch
habe ich die Schnittkontur erhalten, an dem das Stützmaterial an der
Rohraußenwand anliegt. Auf der Unterseite habe ich dann einfach mit
Splines nach Augenmaß eine passende Grundfläche gemalt. Am Ende habe ich
den eigentlichen Volumenkörper durch Interpolation zwischen Grundfläche
und Schnittkontur am Rohrbogen erzeugt.

Ich schätze mal, besser kann man das zumindest in Autodesk Inventor
nicht hinkriegen.

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Paul H. schrieb:
> Ich schätze mal, besser kann man das zumindest in Autodesk Inventor
> nicht hinkriegen.

Bei Solid Designer wird die Interpolation Loft-Befehl genannt. Besser
würde man es auch da nicht hinbekommen. Es gibt bei Loft allerdings die
Möglichkeit die Gewichtung des gelben Radius zu verändern. Ist der
Radius zu klein, dann ist die Wandstärke an dieser Stelle zu dünn.

Aber ansonsten sieht dein Rohrsystem sehr gut aus.  :-)
