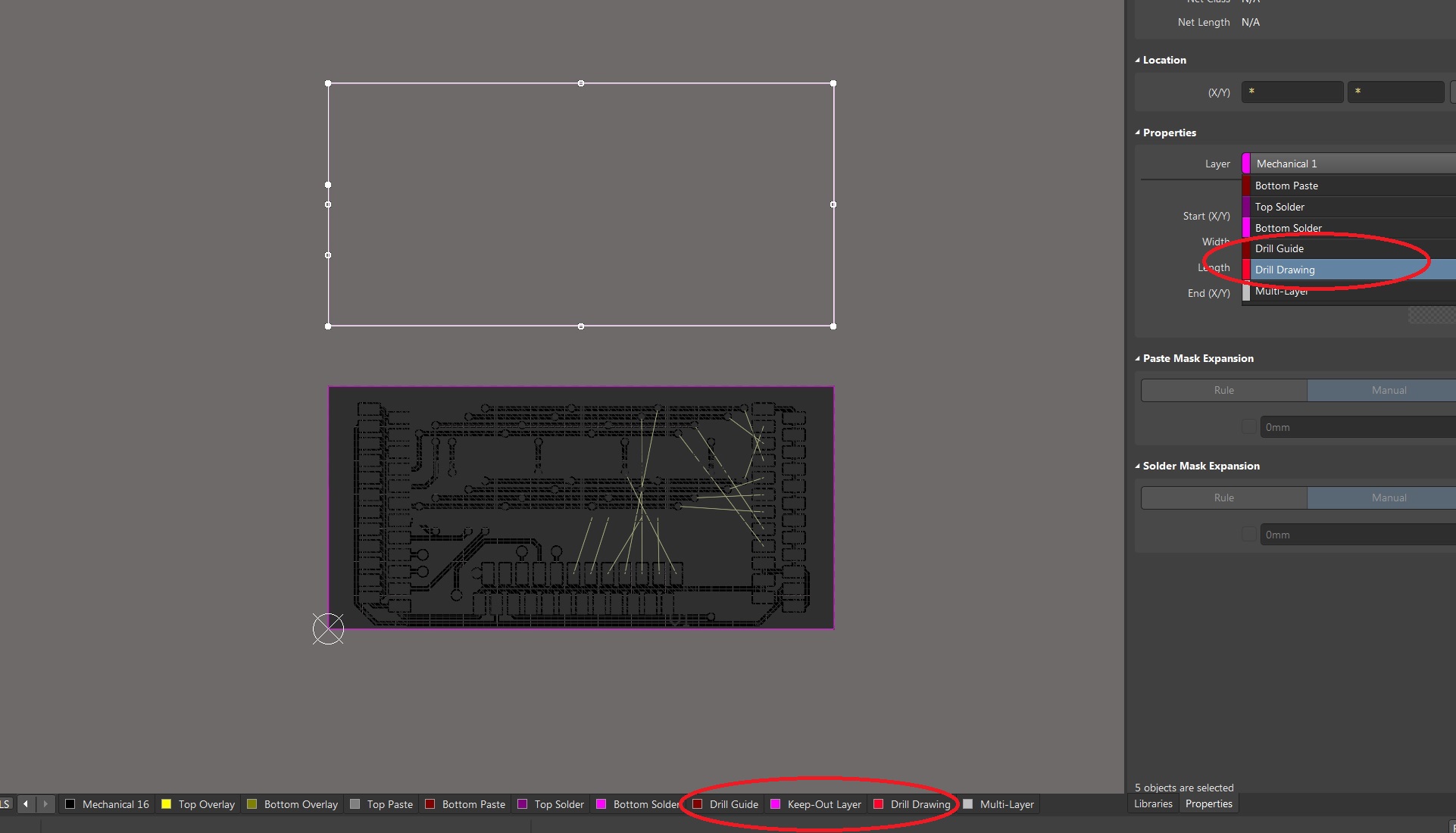

Ich versuche gerade den PCB Umriss in das Keep Out Layer zu kopieren. Kopiere ich die Geometrie vom Mechanical 1 und gehe auf den Reiter Keep Out Layer und füge es dort ein mitteils STRG+C und STRG+V ein, fügt er es immer wieder im Mechanical 1 ein und nicht im Keep Out Layer. Markiere ich die eingefügte Geometrie im Mechanical Layer dann, um es manuell auf einen anderen Layer zu legen über Properties, finde ich im Drop-Down Menü den Keep Out Layer nicht.. Zwischen Drill Guide und Drill Drawing sollte eigentlich der Keep Out Layer aufgelistet sein. Ich arbeite mit Altium 18. Wie bekomme ich die Grenzgeometrie in den Keep Out Layer?
Angehängte Dateien:
-
180 KB
:
Verschoben durch User
1. Markier deinen Umriss 2. strg + c 3. wechsle auf den keep out layer 4. klicke in den editor 5. drücke erst "e" dann "a" - (Paste special) 6. wähle dann "paste on current layer" aus 7. fertig Altium ist ziemlich kompliziert geworden ....
Man könnte auch links im PCB Inspector den markierten Rahmen von Mechanical1 auf KeepOut-Layer umstellen und den Inhalt der Zwischenablage dann einfügen. Der bleibt ja Mechanical1. Lagenwechsel wäre so unnötig (Altium 14).
Ohne kopieren und einfügen ginge das über Design/Board Shape/Create Primitives From Board Shape.
Felix schrieb: > Man könnte auch links im PCB Inspector den markierten Rahmen von > Mechanical1 auf KeepOut-Layer umstellen und den Inhalt der > Zwischenablage dann einfügen. Der bleibt ja Mechanical1. Lagenwechsel > wäre so unnötig (Altium 14). Genau das geht ab Altium Designer 18 eben nicht mehr die Funktion wurde rausgelöscht. Jetzt ist es Komplizierter
Luc schrieb: > Genau das geht ab Altium Designer 18 eben nicht mehr die Funktion wurde > rausgelöscht. Jetzt ist es Komplizierter Ich benutze noch AD14.2. Danach wurde das Editieren von Polygonplanes unbenutzbar gemacht.
Peter D. schrieb: > Ich benutze noch AD14.2. Einer der wenigen Vorteile von AD: Mehrere Versionen lassen sich parallel installieren.
Voraussetzung dass das Gezeichnete auf einem Mechanik Layer liegt : Markieren, dann Tools, Convert und dann gibt es einen Punkt (aus dem Kopf) "Convert to Keep Out". Danach kommt noch eine Meldung und es sollte jetzt auf dem KeepOut Layer liegen. Wer sich das ausgedacht hat...
:
Bearbeitet durch User
Luc schrieb: > 1. Markier deinen Umriss > 2. strg + c > 3. wechsle auf den keep out layer > 4. klicke in den editor > 5. drücke erst "e" dann "a" - (Paste special) > 6. wähle dann "paste on current layer" aus > 7. fertig > > Altium ist ziemlich kompliziert geworden .... Das funktioniert zwar, aber die Linien werden dann automatisch grün (Kollision), aber da gibts nichts anderes als die Linien im Mechanical 1, nämlich der Umriss. Und obwohl ich dann im Keep Out Layer Liniendicke 0.3 eingebe, hat das Polygon Pour trotzdem noch einen gewissen Abstand zur 0.3mm dicken Linie... Wenn ich im Keep Out Layer dann aber eine Linie zeichnen möchte springt er mir automatisch ins Drill Drawing hinein???
Ähm...und alles markieren, F11 drücken und den Layer in den Properties ändern geht nicht mehr?
max schrieb: > Ich versuche gerade den PCB Umriss in das Keep Out Layer zu kopieren. > > Kopiere ich die Geometrie vom Mechanical 1 und gehe auf den Reiter Keep > Out Layer und füge es dort ein mitteils STRG+C und STRG+V ein, fügt er > es immer wieder im Mechanical 1 ein und nicht im Keep Out Layer. > > Markiere ich die eingefügte Geometrie im Mechanical Layer dann, um es > manuell auf einen anderen Layer zu legen über Properties, finde ich im > Drop-Down Menü den Keep Out Layer nicht.. > > Zwischen Drill Guide und Drill Drawing sollte eigentlich der Keep Out > Layer aufgelistet sein. > > Ich arbeite mit Altium 18. Wie bekomme ich die Grenzgeometrie in den > Keep Out Layer? Gegenfrage warum willst du Keep Out Layer ins Pcb Umriss zeichnen ? Falls du damit Abstand von Kupfer zu Außenkontur abfangen willst, da gibt es bei Altium 18 eine bessere Lösung.
max schrieb: > Das funktioniert zwar, aber die Linien werden dann automatisch grün > (Kollision), aber da gibts nichts anderes als die Linien im Mechanical > 1, nämlich der Umriss. Das ist ja auch richtig. Die Linienbreite zählt mit. Die Clearance geht nicht zur Mitte der Linie sondern zum Rand. Mach ein Repour Polygons. > Und obwohl ich dann im Keep Out Layer Liniendicke 0.3 eingebe, hat das > Polygon Pour trotzdem noch einen gewissen Abstand zur 0.3mm dicken > Linie... das ist auch richtig, wie erwähnt die Liniendicke und die in den Rules eingestelle Clearance bestimmt den Abstand des Polygons zum Platinenrand. Willst Du es anders, müsstes Du eine 0mm Linie zeichen - kann ich aber nur von abraten. Ich zeichne eine 0.2mm Keepout Linie und hab eine Rule Polygon to Keepout mit 0.5mm - ergibt 0.6mm Abstand Polygon zum Rand. > > Wenn ich im Keep Out Layer dann aber eine Linie zeichnen möchte springt > er mir automatisch ins Drill Drawing hinein??? Ja leider, seit AD18 muss man Keepout Elemente extra platzieren. Siehe Place - Keepout. Einfach eine Linie auf dem Keepout Layer zeichnen ist nicht mehr, die wollen in diesem Bereich Neuerungen bringen. Ich weiß nicht was, bin aber gespannt. Taz
Nun, der Keepout Layer ist (pre 18) etwas grob. Er wirkt auf alle Layer. Wenn man einen Keepout auf einer Signallage haben will, so kann man, schon immer, einen Track auf dem Signallayer zeichnen, und den als Keepout markieren. Dann wirkt er als layerspezifischer Keeput.
