Forum: Analoge Elektronik und Schaltungstechnik Powerbank mit >= 20 Ah gesucht


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von m.n. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gewöhnlich liegt am Ausgang einer Powerbank im abgeschalteten Zustand
ein Pegel von 1-3 V an, um beim Anstöpseln eines Verbrauchers die Last
zu erkennen und die PB einzuschalten.
Nun habe ich hier eine "Anker PowerCore II 20000mAh" zu liegen, die
davon abweichend eine Spannung von ca. -3 V mit ein paar µA am Ausgang
liefert, was für meine Anwendung mehr als störend ist. Eine
Gleichrichtung bringt zu viele Verluste, ein Kabelziehen ist nicht
möglich und ein Relais zu groß/umständlich.

Kann jemand eine PB empfehlen, die im Ruhezustand die 'gewöhnliche'
positive Spannung am Ausgang liefert?

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
m.n. schrieb:
> Nun habe ich hier eine "Anker PowerCore II 20000mAh" zu liegen, die
> davon abweichend eine Spannung von ca. -3 V

Das kling aber sehr außergewöhnlich. Wenn dem so ist, was soll das
bringen?


PS: Hat das was mit der Weltweit verschwurbelden Erkennung, wie viel das
zu ladende Gerät in etwas ziehen kann zu tun?

: Bearbeitet durch User
von Carsten R. (kaffeetante)


Bewertung
0 lesenswert
nicht lesenswert
Das klingt seltsam. Meßfehler oder Artefakt durch offene Ausgänge

Was passiert wenn du einen Widerstand als "(Grund)Last" anschließt?
Irgendwann müssen es 5 Volt werden. Dann den Widerstand maximal
hochohmig wählen um die Verluste zu minimieren.

Wenn man die Ursache kennt, kann man die negative Spannung eventuell
auch mit einer Diode kurzschließen.

Bei den Dingern bekommt man nie die Nennkapazität heraus. Bestenfalls
kann man mit viel gutem Willen sagen, daß es die Kapazität der internen
Zellen ist, die eine geringere Spannung haben. Dementsprechend weniger
bekommt man dann heraus. Zusätzlich gibt es noch Wandlungsverluste.

Für eine sinnvolle Empfehlung wäre es sinnvoll die Angwendung zu kennen.
;-)

von m.n. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Für eine sinnvolle Empfehlung wäre es sinnvoll die Angwendung zu kennen.

Kein Problem:
http://mino-elektronik.de/Powerbank/powerbank.htm#PBW-Lader
Die PB soll passiv bleiben und alle paar Tage aufgeweckt werden, um das
angeschlossene Gerät aufzuladen. Dadurch sind die Verluste am
geringsten.

Eine negative Ruhespannung wird durch jegliche Elektronik auf ca. -0,5 V
begrenzt (parasitäre Dioden), was zu Folge hat, daß sich die PB nicht
mehr aktivieren läßt.
Mit neg. Ausgangsspannung hätte ich bei einer PB nicht gerechnet! Darum
meine Frage nach einer 'normalen' PB, um nicht wieder eine "Niete" zu
ziehen.

von Carsten R. (kaffeetante)


Bewertung
0 lesenswert
nicht lesenswert
Nun wird es richtig seltsam. Zu der Ladeschaltung gehört eigentlich ein
Akku, der nicht eingezeichnet ist. Über die Bodydiode von Q2 müßte
dieser dann eigentich verhindern, daß der Eingang eine negative Spannung
aufbaut. Dies würde zwar den internen Akku der zu ladenden Schaltung
zusätzlich entladen. Aber das wäre ein anderes Problem.

Wie auch immer, die Schaltung hat mit R1 schon eine schaltbare
(Grund)Last.

m.n. schrieb:
> Eine negative Ruhespannung wird durch jegliche Elektronik auf ca. -0,5 V
> begrenzt (parasitäre Dioden), was zu Folge hat, daß sich die PB nicht
> mehr aktivieren läßt.

Da wäre erst zu klären wo es da hakt. Denn eigentlich kann das nicht
sein. Wenn R1 über Q1/PB4 eingeschaltet wird, muß die Powerbank
aufwachen. Ansonsten liegt ein defekt vor. Teste doch mal bitte manuell
ob die Powerbank aufwacht wenn du ihren Ausgang mit einem Widerstand
belastest. Vielleicht wird auch einfach nur PB4 bzw Q1 nicht angesteuert
und damit R1 nicht aktiviert.

von Carsten R. (kaffeetante)


Bewertung
0 lesenswert
nicht lesenswert
Allerding werden viele Powerbanks erst einmal per Knopfdruck an der
Powerbank selbst eingeschaltet. Ich gehe jetzt mal davon aus, daß du da
schon selbst draufgkommen bist und dies hier nicht der Fall ist. ;-)

: Bearbeitet durch User
von m.n. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Nun wird es richtig seltsam. Zu der Ladeschaltung gehört eigentlich ein
> Akku, der nicht eingezeichnet ist.

Bitte den Text dazu lesen.

von Reinhard R. (reirawb)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
m.n. schrieb:
> Kann jemand eine PB empfehlen, die im Ruhezustand die 'gewöhnliche'
> positive Spannung am Ausgang liefert?

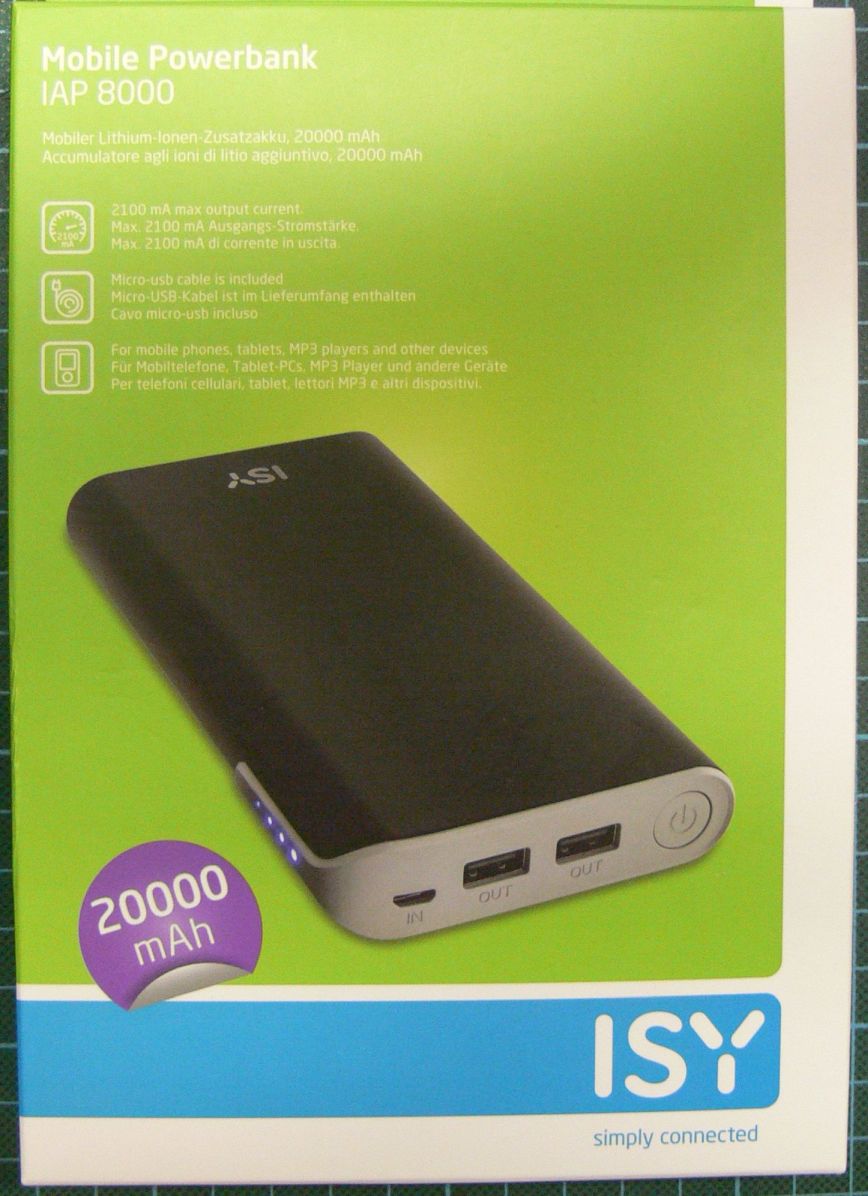

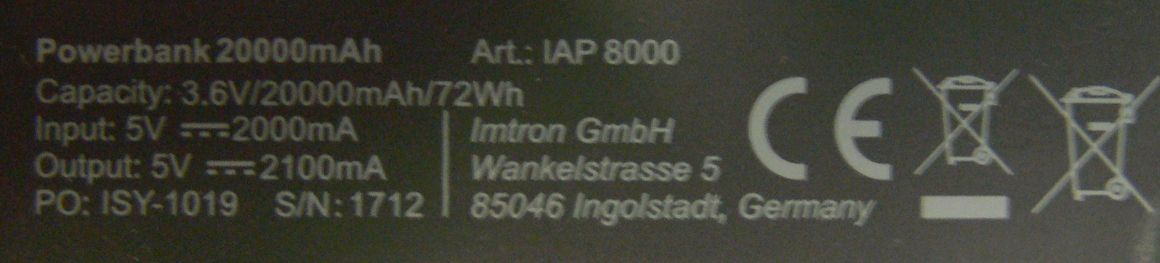

Ich habe diese (Bilder) in Benutzung. Habe ich mal für ca. 23€ aus dem
MM. Reicht bei mir für eine Woche Paddeltour (Handy und Navi).

Reinhard

von m.n. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Ich habe diese (Bilder) in Benutzung.

Danke, die sieht schon mal gut aus!

von Carsten R. (kaffeetante)


Bewertung
0 lesenswert
nicht lesenswert
m.n. schrieb:
> Carsten R. schrieb:
>> Nun wird es richtig seltsam. Zu der Ladeschaltung gehört eigentlich ein
>> Akku, der nicht eingezeichnet ist.
>
> Bitte den Text dazu lesen.

Habe ich gelesen.

"Nach dieser minimalen Ladezeit werden Powerbank und angeschlossenes
Gerät sich selbst überlassen, indem die PB solange eingeschaltet bleibt
bis der Akku des angeschlossenen Gerät aufgeladen ist und der Laststrom
entfällt."

von m.n. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Erwischt, ich ergänze "des angeschlossenen Gerätes".

Abgesehen von der gezeigten Schaltung existiert also noch eine Powerbank
und ein angeschlossenes Gerät* mit internem Akku, der nachgeladen werden
soll.

* = Smartphone, Mobiltelefon, GPS-Tracker, usw.
