Hallo zusammen,
ich möchte euch hier ein Projekt von mir vorstellen: meinen
LED-Zahnputzspiegel.
Dabei handelt es sich um einen Spiegel im Bad, mit dem ich ein
strukturiertes Zähneputzen erreichen möchte. Dazu hinterleuchte ich den

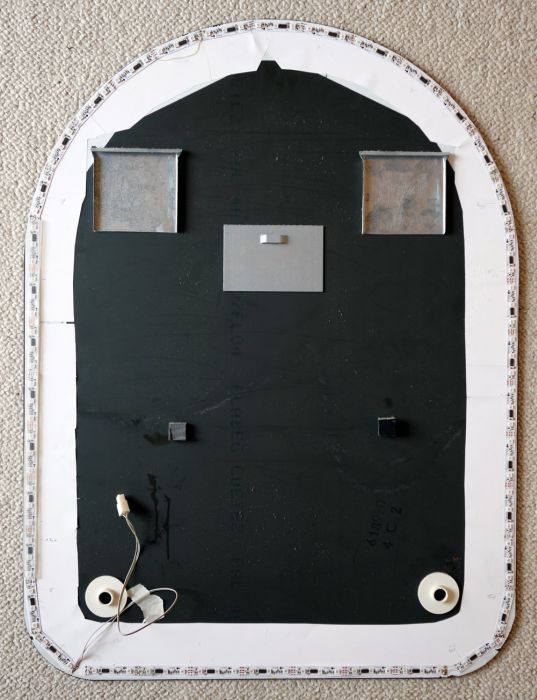

Spiegel mit einzeln ansteuerbaren RGB-LEDs (LED-Streifen). Die
Ansteuerung erfolgt so, dass ich mit den LEDs verschiedene
Zahnputzbereiche anzeige und ein Lauflicht laufen lasse, während der
jeweilige Bereich geputzt werden soll. In Summe kommt man dann auf 3
Minuten Zähneputzen. Die drei Minuten kommen einem dabei kürzer vor als
wenn man einfach so 3 Minuten Zähne putzen soll.

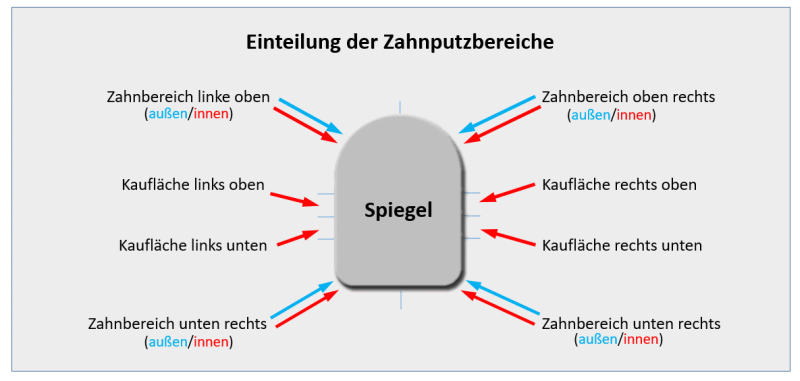

Die Zähne unterteile ich in 12 Zahnputzbereiche, die nacheinander
geputzt werden sollen (siehe Grafik). Blaue Anzeige steht dabei für
Außenseite der Zähne, rote Anzeige für Innenseite der Zähne. Ist hier
vielleicht etwas langwierig, das zu erklären, hab mich parallel an einer
Wordpress-Webseite versucht und es dort beschrieben:
[[https://khdled.wordpress.com/]].

Um den Ablauf zu zeigen, hab ich ein paar Videos auf Youtube
hochgeladen. Die sagen mehr als viele Worte:
[[Youtube-Video "Zahnputzspiegel mit RGB LED Streifen, Variante 1"]]
[[Youtube-Video "Zahnputzspiegel mit RGB LED Streifen, Variante 3"]]

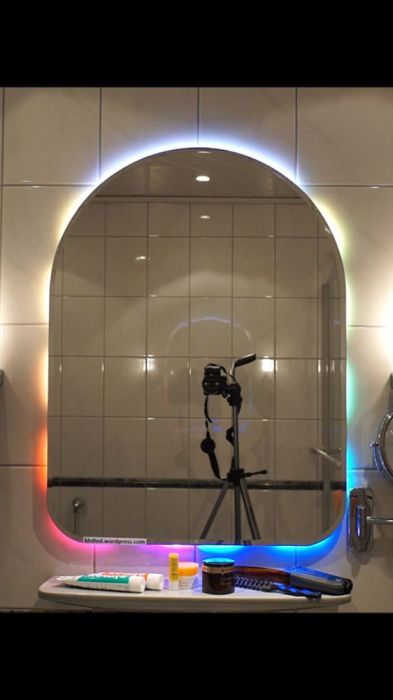

[[Youtube-Video "Abschlussanimationen des Zahnputzspiegels mit RGB LED Streifen"]]
Die Elektronik besteht im Wesentlichen aus:
-  Stellaris-Launchpad von TI (ARM Cortex M4)
-  ein Lichtsensor
-  ein Taster
-  ein RGB-LED Streifen mit einzeln ansteuerbaren LEDs
-  Schaltung zur Netzspannungs-Nulldurchgangserkennung
-  Dimmer-Schaltung für die neben dem Spiegel vorhandenen
LED-Spiegelleuchten
-  zwei kleine in Reihe geschaltete 5V/2A-Handy-USB-Steckernetzteile
(5 V für die Versorgung der Elektronik, 10V für die Versorgung des
LED-Streifens.)
Eingeschaltet wird das ganze über den Lichtschalter außen vor dem Bad.
Die LED-Spiegelleuchten werden dabei nicht mehr direkt von diesem
Schalter eingeschaltet, sondern auch über meine Steuerung. Damit die
Spiegelleuchten nicht unnötig angehen, wenn es sowieso taghell ist,
verwende ich den Lichtsensor und schalte die Leuchten nur ein, wenn ein
Licht-Schwellwert unterschritten wird.  Die Spiegel-Hinterleuchtung wird
dagegen in jedem Fall eingeschaltet, denn die soll  ja beim Zähneputzen
genutzt werden.

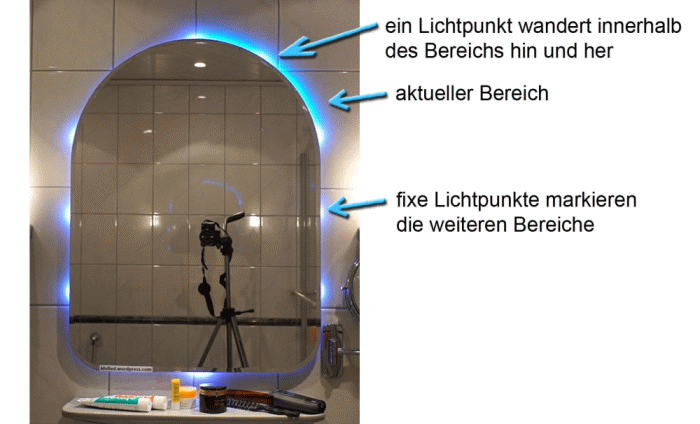

Beim Einschalten läuft erstmal ein „Sonnenaufgang“ ab. Farblich muss ich
das noch etwas optimieren. Danach ist der Spiegel oben leicht bläulich
(Himmel), unten leicht grünlich (grüne Natur) und seitlich farblos
hinterleuchtet, mit fließendem Übergang. Das ist dann die normale
Spiegel-Hinterleuchtung, solange man nicht den Zahnputzmodus aktiviert.
Die Bedienung erfolgt mit einem Taster, den ich im Halter der
Spiegelleuchte eingebaut habe. Mit dem Taster kann die Dimmung der
beiden Spiegelleuchten verändert werden und es kann die Zahnputzanzeige
der Spiegel-Hinterleuchtung aktiviert werden. Mit dem Taster können
dabei verschiedene Zahnputz-Anzeigemodi ausgewählt werden. Eine
Betätigung des Tasters wird am linken Spiegelrand in der Nähe des
Tasters durch Ansteuerung der dortigen LEDs der Spiegel-Hinterleuchung
angezeigt. Bei der Bedienung mit nur einem Taster unterscheide ich
zwischen Shortpress und Longpress. z.B.:
 - 1x Shortpress = Dimmrichtung der seitlichen Spiegelleuchten ändern
 - längere Tasterbetätigung = manuelle Dimmung der seitlichen
Spiegelleuchten ändern, solange die Taste betätigt ist. Erreicht man
dabei den Zustand Voll-Ein oder Ganz-Aus, wird die Dimmrichtung für die
nächste Tastenbetätigung automatisch geändert, es kann dann ja nur in
eine Richtung gehen
- 2x Shortpress = Auswahl des Zahnputzmodes aktivieren;…
Ob diese Bedienung so bleibt, weiß ich noch nicht. Mal sehen, wie oft
wir die manuelle Dimmung überhaupt benutzen. Die Dimmung habe ich
nämlich eigentlich realisiert, um bei aktivierter Zahnputzanzeige die
seitlichen Spiegelleuchten automatisch runter zu dimmen. Die seitlichen
Spiegelleuchten sind sonst nämlich so hell, dass sie die Zahnputzanzeige
seitlich am Spiegel überstrahlen. Also musste eine automatische Dimmung
her.
Wie ein Zahnputzmode abläuft, sieht man am besten im Video. Die Videos
sind allerdings noch ohne die automatische Dimmung aufgenommen, die
hatte ich da noch nicht realisiert. Grundsätzlich basieren die
verschiedenen Zahnputzanzeigen  auf:
- Anzeige des Zahnputzbereichs, der gerade geputzt werden soll
- Lauflicht innerhalb des angezeigten Zahnputzbereichs hin und
herlaufend
  oder
  Lauflicht außerhalb des angezeigten Zahnputzbereichs um den Spiegel
herum laufend
- mit oder ohne Farbwechsel bei Lauflicht außerhalb des Zahnputzbereichs
- mit oder ohne Richtungswechsel des Lauflichts bei Umschaltung auf den
nächsten Zahnputzbereich
- verschiedene Abschlussanimationen (am Ende einfach nur aufhören kam
nicht gut an, da musste ein Abschluss-Gimmik her)
Die ARM Cortex M4 CPU mit 80 MHz ist für diese Anwendung weit
überdimensioniert. Ich hatte das Stellaris-Entwicklungsboard halt noch
rumliegen, das gab es mal zum Einführungspreis für 5$. TI hat die
Bezeichnung des Entwicklungsboards in der Zwischenzeit geändert, jetzt
heißt es TIVA-C-Launchpad [[http://www.ti.com/tool/EK-TM4C123GXL]],
kostet nun ca. 14€. Mit der TI-Entwicklungsumgebung Code-Composer-Studio
und den Debug-Möglichkeiten bin ich gut zurecht gekommen.
Zur Software:
Die Funktionen laufen überwiegend im 10ms Takt. Also Taster abfragen,
Dimmsollwert für seitliche Spiegellampen berechnen (Timer-Ladewerte für
Phasenabschnitt), Zahnputzablauf steuern, RGB-Sollwerte für die RGB-LEDs
der Spiegel-Hinterleuchtung berechnen, usw.  Die serielle Ausgabe der
Sollwerte an den LED-Streifen erfolgt mittels DMA-Datentransfer.
Die Dimmung der seitlichen Spiegelleuchten erfolgt per
interruptgesteuertem Phasenabschnitt.
Den Lichtsensor hatte ich anfangs mit dem 10ms-Takt eingelesen. Dabei
zeigte sich aber eine Schwebung auf dem Messwert, wenn Licht
eingeschaltet ist. Das liegt daran, dass der 10ms-Takt nicht mit der
Netzfrequenz synchronisiert ist. Ich lese den Lichtsensor darum nun mit
dem Nulldurchgangs-Interrupt ein, also synchronisiert zum Netz. Damit
ist der Schwebungseffekt weg.
Im Prinzip muss ich den Lichtsensor sowieso nur beim Einschalten
einlesen, um zu entscheiden, ob die Spiegellampen eingeschaltet werden
sollen oder nicht. Ich hatte mir aber gedacht, dass ich den Sensor auch
noch für die Bedienung verwenden könnte, zusätzlich zum Taster. Nach dem
Motto, Finger auf den Sensor = großer negativer Lichtgradient =
„Lichttaster“ EIN, Finger wieder wegnehmen = großer positiver
Lichtgradient = „Lichttaster“ AUS. Hat aber nicht sauber funktioniert,
speziell bei wenig Licht im Raum. Also nutze ich den Lichtsensor nicht
für die manuelle Bedienung.
