Forum: HF, Funk und Felder Wer gleicht ein altes Autoradio ab?


Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Hallo Leute,

ich habe ein altes Autoradio (Philips 22RN642, Baujahr 1975) und möchte
es "restaurieren".
Es funktioniert soweit alles, jedoch ist der UKW-Empfang unbefriedigend.
Der HF/ZF-Teil ist noch diskret mit Bandfiltern aufgebaut. Mein Versuch
eines Abgleichs hat zwar leichte Verbesserungen gebracht, aber zufrieden
bin ich damit noch lange nicht.

Daher die Frage:
Wer traut sich selber oder kennt jemanden, der das Gerät wieder fit
macht?
Hier geht es nur um den UKW-Teil mit Stereo-Dekoder. MW/LW ist
uninteressant, und der Rest (Mechanik, Endstufe, Kassettenrekorder) ist
in einem gutem Zustand.
Service-Unterlagen zum Gerät habe ich.

Gruß Dietrich

PS: Hier steht erst einmal nicht die Frage im Vordergrund, ob sich das

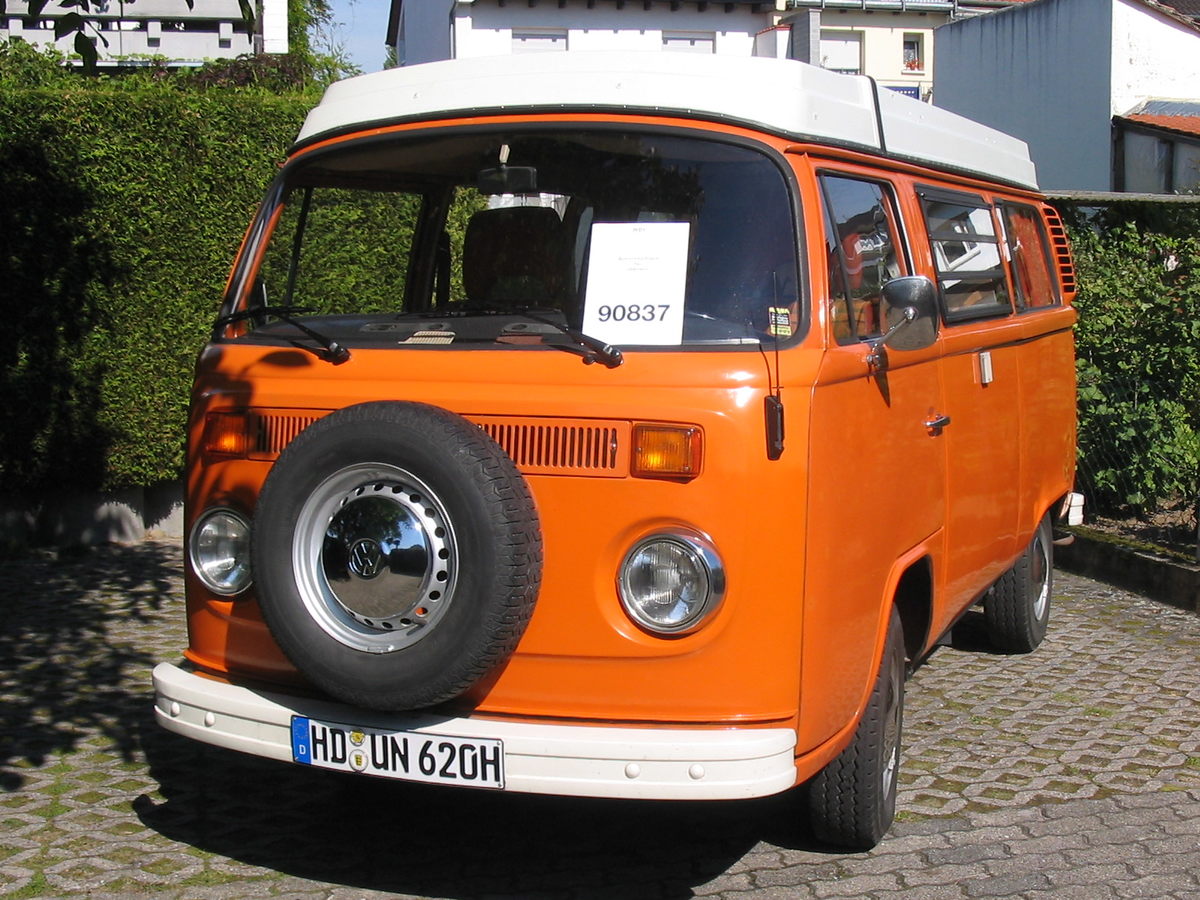

überhaupt lohnt: Das Radio gehört zu einem Oldtimer gleichen Jahrgangs
und aus historischen Gründen wäre es schön, wenn man das Radio erhalten
könnte (auch wenn es natürlich eine, bis jetzt aber noch nicht
definierte, obere Kostengrenze geben wird).

: Verschoben durch Moderator
Autor: wendelsberg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.autoradio-bickert.de

Habe ich selbst noch nicht in Anspruch genommen, aber nur Gutes gehoert.

wendelsberg

Autor: Stefanus F. (stefanus)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Es kann sein, dass ich mich irre, aber ich habe das starke Gefühl, dass
die Leistung vieler (wenn nicht gar aller) Radiosender in den letzten 20
Jahren Schrittweise heruntergefahren wurde.

Ich habe schon lange kein Radio mehr mit so gutem Empfang gesehen, wie
es noch in den 80er Jahren Standard war. Ich habe hier noch eine
klassische Hifi Anlage aus den 90er stehen, alles andere als billig.
Damit bekomme ich mitten in Düsseldorf nur noch zwei Kanäle (gefühlt)
rauschfrei rein. Früher waren es mal mehr als 20 Kanäle.

Autor: Peter D. (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietrich L. schrieb:
> Mein Versuch
> eines Abgleichs hat zwar leichte Verbesserungen gebracht, aber zufrieden
> bin ich damit noch lange nicht.

An ZF und Dekoder sollte man tunlichst nicht rumspielen. Ohne
entsprechende Meßmittel (Wobbler) kriegt man die nicht wieder hin.

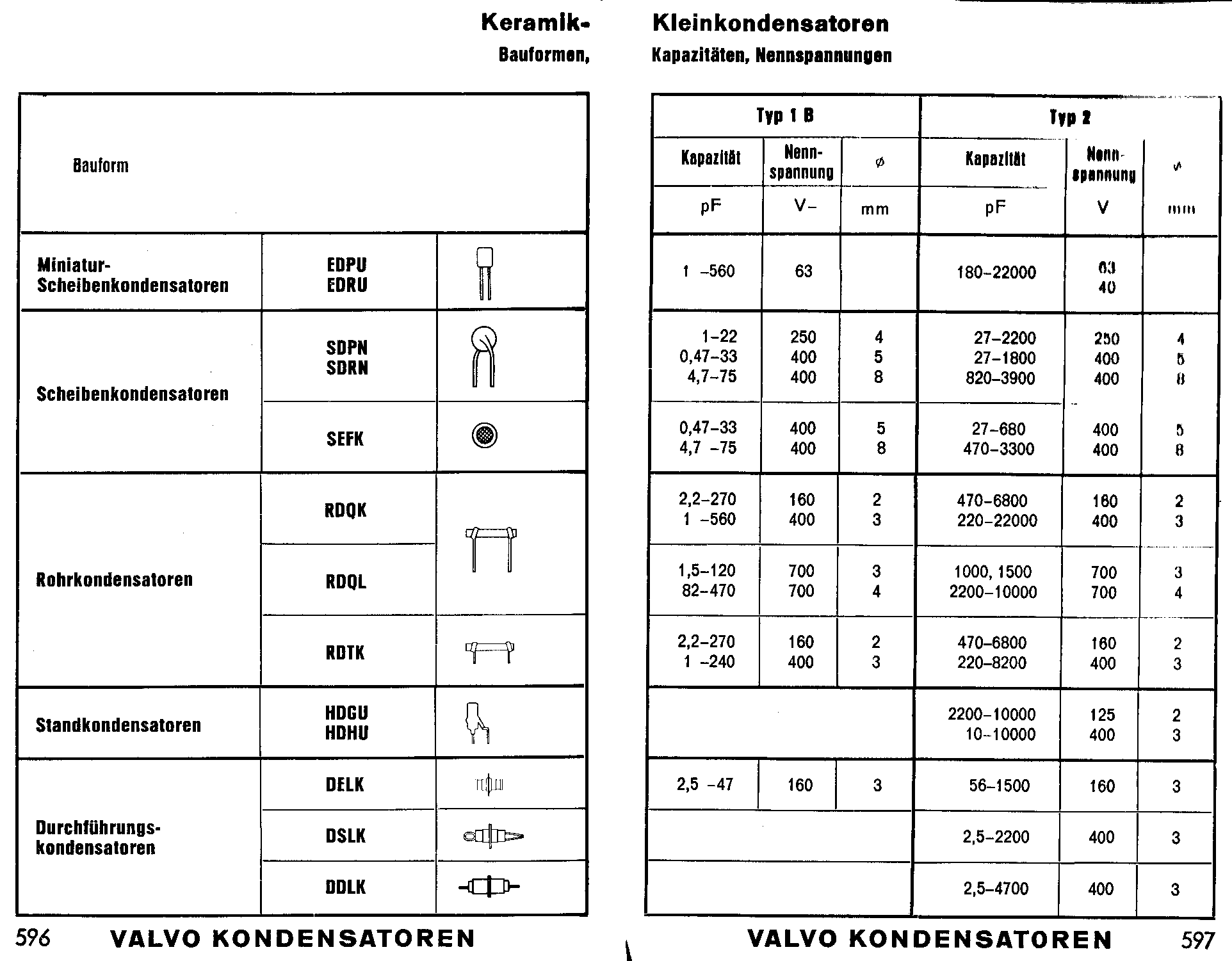

Problemkinder sind oft die Keramiktrimmer in der Vorstufe. Wenn die
schwarz sind, dann hat es die Silberschicht zersetzt. Die Trimmer müssen
dann ersetzt werden.

Autor: T.N. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> Es kann sein, dass ich mich irre, aber ich habe das starke Gefühl, dass
> die Leistung vieler (wenn nicht gar aller) Radiosender in den letzten 20
> Jahren Schrittweise heruntergefahren wurde.

In dieser Hinsicht hat sich in den vergangenen 30 Jahren im
UKW-FM-Rundfunk wenig verändert. Grundnetzsender strahlen
nach wie vor mit Leistungen im Bereich von etwa 20..100kW ERP.

Auch die vielen Füllsender und Lokalkalradios (ÖR u. Private)
mit geringerer Reichweite mussten dabei eher selten mal ihre
Power reduzieren. Das Spektrum der Sendeleistung liegt hier
etwa in der Grössenordnung von einigen kW ERP bis hinunter zu
niedlichen 50mW ERP(!) bei dem Radiosender Antenne Sylt.

Autor: --- (Gast)
Datum:

Bewertung
-12 lesenswert
nicht lesenswert
Üblicherweise sind Elkos die ihre Kapazität verloren haben,
die Ursache für den Empfindlichkeitsverlust.

Falls du nichts zum Messen hast, würde ich die einfach auf
Verdacht mal alle tauschen.

Autor: Schreiber (Gast)
Datum:

Bewertung
-16 lesenswert
nicht lesenswert
Neues Radio kaufen, Frontplatte vom alten davormontieren und gut ist.

Autor: Hans (Gast)
Datum:

Bewertung
9 lesenswert
nicht lesenswert
Schreiber

> Neues Radio kaufen, Frontplatte vom alten davormontieren und gut ist.

Schwachkopf.

Das Radio soll restauriert und nicht zerstört werden.

Ciao Hans

Autor: Manfred (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Stefanus F. schrieb:
> Ich habe hier noch eine
> klassische Hifi Anlage aus den 90er stehen, alles andere als billig.
> Damit bekomme ich mitten in Düsseldorf nur noch zwei Kanäle (gefühlt)
> rauschfrei rein. Früher waren es mal mehr als 20 Kanäle.

Das ist ja mal eine sehr unqualifizierte Aussage!

Ich habe hier einen Stereo-Receiver eher 80er Jahre, wo der UKW-Empfang
Probleme bereitet. Mit anderen (guten!) Geräten ist der Empfang
problemlos, da kommt mir doch die Idee, dass "die Leistung vieler
Radiosender" nicht ursächlich zu sein scheint.

Autor: Nautilus (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
--- schrieb:
> Verdacht mal alle tauschen

Das ist nicht fachmännisch. Erst die vorhandenen Fehler suchen und
beseitigen. Danach Elkos wechseln, um weitere zukünftige Fehler
auszuschließen.

So vermeidet man Frust, wenn man aus versehen noch einen weiteren Fehler
einbaut.
Ein guter Rundfunkmechaniker konnte in den siebziger Jahren ein UKW
Empfänger auf Grund seiner Erfahrung auch ohne Messmittel nach gleichen.
Heute bietet sich für den Vollabgleich  statt des Wobblers ein
SDR-Empfänger an. Auf dem Wasserfalldisplay ist der Frequenzgang des
ZF-Teils gut zu erkennen.
Der Stereodecoder ist ohne Hilfsmittel nur mit viel, viel Erfahrung
einstellbar.
Gibt es in deiner Nahe keine Rundfunk und Fernsehmechaniker mehr?
Tipp: in Elektronik-Supermärkten nach grauhaarigen Verkäufern Ausschau
halten.
Viele aus der Reparaturbranche sind dort unter gekommen.

Autor: Peter D. (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nautilus schrieb:
> Ein guter Rundfunkmechaniker konnte in den siebziger Jahren ein UKW
> Empfänger auf Grund seiner Erfahrung auch ohne Messmittel nach gleichen.

Ein Nachabgleich der ZF ist nur selten nötig. Vielleicht mal nach einem
Transistorentausch. Aber den Ratiodetektor bekommt man ohne Meßmittel
kaum wieder richtig hin.
Daß es die Keramiktrimmer im Tuner zerfressen hat, ist mir schon
mehrfach passiert (vermutlich durch hohe Luftverschmutzung+Luftfeuchte).
Wenn die Skale nicht mehr stimmt, dann sind es die Trimmer.
Nach Wechsel den Oszillatortrimmer so abgleichen, daß die Skale wieder
stimmt. Den oder die Vorkreistrimmer auf besten Empfang in der Mitte der
Skale abgleichen.

Autor: Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
T.N. schrieb:
> niedlichen 50mW ERP(!) bei dem Radiosender Antenne Sylt.

Antenne Sylt sendet auf zwei Frequenzen, wobei 106,4MHz mit 10W
Sendeleistung aus Westerland die offizielle UKW-Frequenz darstellt. Die
50mW in Rantum dürften aber wohl nicht bis Hörnum reichen.

Erstaunlicherweise werden dort einige anderen Programme mit 1-5kW
ausgestrahlt. Vermutlich werden damit aber auch noch Föhr und Amrum
abgedeckt.

Autor: F. F. (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter D. schrieb:
> Wenn die schwarz sind, dann hat es die Silberschicht zersetzt.

Peter, wie alt bist du eigentlich?
Habe dich immer für ein junges Kerlchen gehalten.
In der letzten Zeit habe ich aber mehrere Sachen gelesen, dass ich
annehmen muss, dass du noch älter als ich bist.

Autor: Peter D. (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
T.N. schrieb:
> Grundnetzsender strahlen
> nach wie vor mit Leistungen im Bereich von etwa 20..100kW ERP.

Ich hab eben mal nachgeschaut. DRKultur hat immer noch 100kW ERP, wie
früher der RIAS1.
Nur ist der Empfang wirklich schlechter geworden. Ich denke, das liegt
eher an der massiven Zunahme von Störern (WLAN, BT, DECT, UMTS usw.).

Autor: --- (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Peda ist ein alter Sack.
Der hat schon mit 8051 rumgemurxt.

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@alle:
Danke schon mal für die verschiedenen Tips.

Einen hiesigen älteren Radiomann habe ich schon befragt. Er sagte: "Viel
Aufwand, großes Risiko - ich mach das nicht".
Das kann ich schon verstehen - ich habe ja auch schon lange daran
"rumgemacht" mit nur mäßigem Erfolg.
Ich dachte mir: Mit wobbelfähigem Sinusgenerator und Oszi muss der
Abgleich des ZF-Verstärkers doch einfach zu machen sein. Aber ich war
immer weit davon entfernt, eine halbwegs ordentliche Durchlasskurve
eines Bandfilters zu sehen. Das steckt wohl etwas mehr Knowhow und
Erfahrung mit der Messtechnik dahinter.
Und eng ist es, man muss die Mechanik zerlegen, die getrennten
Verbindungen zwischen der Leiterplatten mit Adaptern wieder verbinden
und kann dann erst messen und an den Bandfiltern drehen. Das kostet
Zeit!

Mal sehen, ob und wie ich die Sache weiter verfolge.

Autor: Schreiber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lohnt nicht.

Hans schrieb:
> Schreiber
> Neues Radio kaufen, Frontplatte vom alten davormontieren und gut ist.
>
> Schwachkopf.
>
> Das Radio soll restauriert und nicht zerstört werden.
> Ciao Hans

Restaurieren ist ja schön und gut, nur sollen Aufwand und Nutzen nicht
in grobem Missverhältnis zueinander stehen.
Ein neues Autoradio kostet 50€, da kann man schon Mal darüber
nachdenken, was sinnvoller ist.
Wenn das alte Radio nicht gerade historisch wertvoll ist, würde ich ein
neues kaufen.

Autor: Hobbyist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreiber schrieb:
> Restaurieren ist ja schön und gut, nur sollen Aufwand und Nutzen nicht
> in grobem Missverhältnis zueinander stehen.
> Ein neues Autoradio kostet 50€, da kann man schon Mal darüber
> nachdenken, was sinnvoller ist.
> Wenn das alte Radio nicht gerade historisch wertvoll ist, würde ich ein
> neues kaufen.

Von Hobby hast du noch nichts gehört, hmm?
Es soll angeblich auch Leute geben, die an einem alten Stück hängen, und
es gerne restauriert hätten.

Autor: Stefanus F. (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mal bei einer alten Dame das komplette Innenleben eines
Röhrenradios durch eine Platine mit ICs ersetzt. Was für ein Frevel!
Aber die Frau war Glücklich, das sie ihr geliebtes Radio behalten
konnte. Den anderen klang hat sie gar nicht bemerkt.

Autor: Joachim B. (jar)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Schreiber schrieb:
> Wenn das alte Radio nicht gerade historisch wertvoll ist, würde ich ein
> neues kaufen.

aber ein neues Radio in einem Oldtimer sieht einfach nur mies aus.
Billige Radioatrappen auf alt getrimmt sind auch nicht besser.
https://www.google.com/search?q=radio+oldtimer

: Bearbeitet durch User
Autor: Stefanus F. (stefanus)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> aber ein neues Radio in einem Oldtimer sieht einfach nur mies aus.

Das sehe ich auch so.

Autor: Stefan M. (derwisch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreiber schrieb:
> Wenn das alte Radio nicht gerade historisch wertvoll ist, würde ich ein
> neues kaufen.

Es geht nicht immer nur um Funktion und Konsum.
Es ist wohl das erhebendste Gefühl im Bastlerherz, wenn eine alte
Schaltung wieder wie geschmiert läuft. Im Originalzustand, wenn möglich.

Klar, Elkos und andere alternde Bauteile müssen schonmal ersetzt werden.
Es gibt sogar Haarspalter, die einen neuen Elko in das Gehäuse des alten
einbauen. Es sieht dann immerhin bis runter auf dei Bauteilebene noch
original aus.

Im Falle des TO würde ich auch erstmal alle Elkos erneuern.
für den neuabgleich ist natürlich auch der Schaltplan wichtig.
Ist der eigentlich vorhanden?

Autor: Pupsi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hobbyist schrieb:
> Schreiber schrieb:
>> Restaurieren ist ja schön und gut, nur sollen Aufwand und Nutzen nicht
>> in grobem Missverhältnis zueinander stehen.
>> Ein neues Autoradio kostet 50€, da kann man schon Mal darüber
>> nachdenken, was sinnvoller ist.
>> Wenn das alte Radio nicht gerade historisch wertvoll ist, würde ich ein
>> neues kaufen.
>
> Von Hobby hast du noch nichts gehört, hmm?
> Es soll angeblich auch Leute geben, die an einem alten Stück hängen, und
> es gerne restauriert hätten.

Ich kenne Leute die am alten Sack hängen, bzw. genau umgekehrt.

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefanus F. schrieb:
>> aber ein neues Radio in einem Oldtimer sieht einfach nur mies aus.
>
> Das sehe ich auch so.

Das ist ja auch mein Hauptgrund für die Arbeit.
Das ist übrigens das Radio:
https://www.radiomuseum.org/r/philips_cassetta_642_iac_stereo_2.html

Stefan M. schrieb:
> Im Falle des TO würde ich auch erstmal alle Elkos erneuern.
> für den neuabgleich ist natürlich auch der Schaltplan wichtig.
> Ist der eigentlich vorhanden?

Es läuft ja sonst alles, und den Kassettenspieler habe ich bereits
restauriert und er läuft einwandfrei. Der Radio-Teil läuft auch,
lediglich der UKW-Empfang ist deutlich verbesserungswürdig - daher der
erforderliche Abgleich.

Ja, Service-Unterlagen habe ich, und ich habe ja auch schon viele
Stunden investiert. Lediglich das Ergebnis befriedigt mich noch nicht;
da habe ich wohl die Grenze meiner Fähigkeiten erreicht :-(

Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietrich L. schrieb:
> lediglich der UKW-Empfang ist deutlich verbesserungswürdig

vielleicht ein Antennen Masse Problem zur Karosserie?

Autor: Edi-mv (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich verstehe nicht, warum ein Rundfunktechniker sowas nicht machen will.

Mal ein Tip vom Fachmann- bin ich nämlich, habe lange Autoradios
repariert:
Bevor man Tips gibt, wie hier zu lesen, fängt man erst mal mit MESSEN
an.
Empfindlichkeitsmessung- mit Prüfgenerator, der eine einigermaßen genau
definierte Ausgangsspannung abgibt, und ein Wechselspannungs- Voltmeter
am Lautsprecher reichen aus.

http://edi.bplaced.net/?Grundlagen___Messungen_an_Empfaengern___Messung_der_Empfindlichkeit

Man sollte allerdings die Empfindlichkeitswerte kennen. Vielleicht
stehen die in den Unterlagen, die der Themenersteller hat.
Autoradios sind ggü. Stubenradios recht empfindlich, üblich sind
Empfindlichkeiten um 4 µV (ältere Geräte, 70er Jahre) bis 1 µV (80er).

Wenn das Gerät dann auffallend unempfindlich ist, kann man nach einem
Fehler suchen.
Oft liegt der Fehler jedoch an der Autoantenne, deren Kabel, Stecker,
Buchse, besonders solche mit flexiblem Anschluß , der ins Gerät führt,
selbst bei einer Totalunterbrechung kommt noch was durch.

Der Themensteller hat ja schon einen Abgleichversuch gemacht-
hoffentlich mit Meßmitteln- aber, wie beschrieben, mit Erfahrung bekommt
man einen Abgleich auch so hin, mit einigen Zentimetern Draht, um mit
einem schwächstmöglichen Sendersignal abgleichen zu können, das ist sehr
wichtig- wenn die Regelung einsetzt, geht das nicht.
Am Tuner, den ich ohne Not nicht anfassen würde, muß der Vorkreis ain
spitzes MAximum haben, INNERHALB des ABgleichbereichs, sonst ist der
Trimmer taub, wie hier schon einer schrieb.
Wenn beim Abgleich ein Bandfilter keinen spitzen Maximum- Punkt hat,
also sehr "breit" ist, kann das ein Hinweis auf die betr. Stufe sein,
etwa die Kreiskondensatoren in den Filtern.

Elko- Defekte würde ich dagegen kaum vermuten.
"Taube" Transistoren im Tuner kamen in den 70er Jahre- Geräten
gelegentlich vor, dann ist das Gerät normalerweise wirklich taub,
empfängt nur wenige starke Sender.

Ich empfehle, weiter nach einer Werkstatt zu suchen, evtl. bei Philips
anfragen, die wissen vielleicht noch Werkstätten, die schon sehr lange
Partner sind, und antworten auch.

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seht euch mal diese Seite an:

http://www.ddr-autoradio.de/bildergalerie.htm

Autor: Edi-mv (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Berichtigung- hat aber auch keiner gemerkt...
Muß natürlich Begrenzung heißen, nicht Regelung, geht ja um UKW. Bewirkt
aber den gleichen Effekt.

Autor: isjagut (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo,
wenn das Autoradio nach großem zeitlichem- und finanziellem Aufwand
wieder
ordentlich Funktioniert,und im Wagen eingebaut ist, bin ich mir fast
Sicher, das dann der UKW-Analogrundfunk in Deiner Gegend abgeschalten
wird.
Dann Kannst Du bei Deinen Ausfahrten die beleuchtete Skala bewundern,
und Dich über das aufwändig restaurierte Gerät freuen.
Wenn es ein Gerät mit eingebautem Compakt-Kasettenrekorder ist, hast Du
ja immernoch die Möglichkeit Deine alten Compakt-Kasetten abzuspielen.

Viel Spass wünscht Rolf

Autor: Edi M. (edi-mv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abgleich, ggf. Reparatur ist normal kein so großer Aufwand. Eine
Restauration (Kassette) ebenfalls nicht. Jedenfalls nicht für eine gute
Werkstatt.

Selbst wenn UKW abgeschaltet wird: UKW- Radios kann man problemlos mit
kleinen Sendern, die man am Zigarettenanzünder anstecken kann, und einer
Musikquelle, etwa MP3- Player, mit Musik versorgen- der UKW- Teil muß
also nicht schweigen.

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi M. schrieb:
> Jedenfalls nicht für eine gute
> Werkstatt.

Das ist der Haken.
Das will sicher heute zu deren Preisen keiner bezahlen.
Selber machen oder für ein Bier von einem Bekannten ist das sicher
machbar.

Autor: isjagut (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Edi M. schrieb:

>
> Selbst wenn UKW abgeschaltet wird: UKW- Radios kann man problemlos mit
> kleinen Sendern, die man am Zigarettenanzünder anstecken kann, und einer
> Musikquelle, etwa MP3- Player, mit Musik versorgen- der UKW- Teil muß
> also nicht schweigen.

Dann baut mann für das Überholte Gerät "problemlos" einen Sender und
einen DAB-Empfänger und eine Fernbedienung für das DAB-Rasdio zusätzlich
ein, um Radio zu hören ?

Das ganze Gerümpel wird dann hinter dem Amaturenbrett versteckt, sodas
der nostalgische Charm eines alten Phillips Autoradios erhalten
bleibt...

(dumme Welt !)

Autor: Schreiber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> Edi M. schrieb:
> Jedenfalls nicht für eine gute
> Werkstatt.
>
> Das ist der Haken.
> Das will sicher heute zu deren Preisen keiner bezahlen.

10 Stunden a 60€ sind 600€.
Billiger wird es sicher nicht werden, vermutlich eher noch teurer.
Wenn man erst noch irgendwelche Adapter anfertigen muss, wird's auch
nicht billiger.
Und wenn irgendwas mechanisches kaputt ist,cwird es garantiert deutlich
teurer.

> Selber machen oder für ein Bier von einem Bekannten ist das sicher
> machbar.
Mal einen Rentner vom örtlichen Amateurfunkverein Fragen und dem 200€ in
die Hand drücken?
Dürfte die günstigste Lösung sein...

Autor: Edi M. (edi-mv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Dann baut mann für das Überholte Gerät "problemlos" einen Sender und
einen DAB-Empfänger und eine Fernbedienung für das DAB-Rasdio zusätzlich
ein, um Radio zu hören ?"

Wozu DAB ? NOCH gibt es UKW- Radio.
Zubehör kann zusätzlich eigene Geräte und Tonträger nutzbar machen, wie
man früher ja auch einen Kassettenabspieler unterm Armaturenbrett,
später CD- Wechsler im Kofferraum installierte.
Dazu werden die Senderchen mit Zigarrettenanzünder- Stecker und
Klinkenanschluß für Player, etc. seit Jahren verkauft. Paßt ins
HAndschuhfach, nur 12V muß hin, den schlappen Meter zur Autoantenne
überbrückt so ein Senderchen.

Die Preise, die der Gast nennt.. solche Vorstellungen, so es sie gibt,
grenzen an Beleidigung, dafür müßte das Gerät nicht nur instandgesetzt,
sondern noch vergoldet, und mindestens Swarowski- Kristallen aufgewertet
werden.

Wobei- für die Vollrestauration eines historischen, technikgeschichtlich
vertvollen Geräts- bei dem jede Mühe lohnt- kann durchaus dessen (auf
Euro umgerechneter !) Neupreis herauskommen-da steckt dann natürlich
sehr viel Zeit, Material, Reinigungs- und mechanische Arbeiten und
Sorgfalt hinter.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe mir mal die Srviceunterlagen runtergeladen. Möglicher Anwärter
sind auch die Keramikfilter in der ZF. Die Spulenfilter sind erstmal
relativ unkritsch, wenn man die mit kleinem Eingangssignal auf Maximum
abgleicht versaut man zwar die Durchlaßkurve etwas, das stört aber mehr
den Stereoempfang (Kanaltrennung). Stereodecoder ist ein IC (TDA1001)
und erstmal ohne Bedeutung.
UKW-Vorstufe mit dem BF495 sollte man sich natürlich auch anschauen.
Spannungen und Arbeitspunkte kontrollieren setze ich natürlich voraus.
Größtes Problem dürfte die Zugänglichkeit zum Messen sein...

Prinzipiell könntest Du mir das Teil durchaus herschicken, so aus Spaß
an der Freude. Mit Röhren wäre es mir allerdings noch lieber gewesen.
:-)

Gruß aus Berlin
Michael

Autor: Tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreiber schrieb:
> Mal einen Rentner vom örtlichen Amateurfunkverein Fragen und dem 200€ in
> die Hand drücken?
> Dürfte die günstigste Lösung sein...

Oder mal die "Rentner" (Mitglieder) im
https://www.radio-bastler.de/forum/ oder
http://www.wumpus-gollum-forum.de/forum/ fragen. Die haben Messsender,
Wobbler und Oszi vielfach im der eigenen Werkstatt stehen und gleichen
Dir das Gerät für eine kleine Spende + Porto ab. Möglicherweise wohnt
einer dieser "Renter" auch in deiner Nähe, dann fällt das Porto weg und
Du kannst beim Abgleich über die Schulter schauen.

Autor: Baum (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tim schrieb:
> Die haben Messsender, Wobbler und Oszi vielfach im der eigenen Werkstatt
> stehen und gleichen Dir das Gerät für eine kleine Spende + Porto ab.

Guter tipp!

Edi M. schrieb:
> Dazu werden die Senderchen mit Zigarrettenanzünder- Stecker und
> Klinkenanschluß für Player, etc. seit Jahren verkauft. Paßt ins
> HAndschuhfach, nur 12V muß hin, den schlappen Meter zur Autoantenne
> überbrückt so ein Senderchen.

Sehe ich auch so.
Ich habe vor kurzem so ein mini teil geschenkt bekommen. Bei 3-5V macht
der je nach antenne bis 50-80m. Legaler sender von Hama. (50nW waren es
glaube...)

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael U. schrieb:
> Größtes Problem dürfte die Zugänglichkeit zum Messen sein...

Da hast Du recht, da muss man einiges zerlegen. Allerdings habe ich mir
schon Adapter gebaut, sodaß man es im "offenen" Zustand wieder lauffähig
bekommt. Über diesen Weg habe ich ja schon an der Filtern gemessen und
"herumgeschraubt". Es ist etwas besser geworden, nur mit dem Ergebnis
bin ich noch nicht zufrieden.

> Prinzipiell könntest Du mir das Teil durchaus herschicken, so aus Spaß
> an der Freude. Mit Röhren wäre es mir allerdings noch lieber gewesen.
> :-)

Danke, das ist doch ein schönes Angebot!
Ich schaue mich hier noch ein wenig in der Gegend um, vielleicht finde
ich da noch Hilfe. Ansonsten melde ich mich ggf. bei dir per eMail!

Noch etwas zum Zustand des Gerätes:
Die Mechanik ist überholt und in gutem Zustand. Es geht nur um den
UKW-Empfang. Die Empfinglichkeit ist kein Problem, lediglich der Klang
einiger/etlicher Sender ist unbefriedigend. Mein Anspruch ist "leider":
wenn es schon restauriert wird, dann soll es auch eine (fast) neuwertige
Klangqualität liefern.

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreiber schrieb:
> Mal einen Rentner vom örtlichen Amateurfunkverein Fragen

Das ist eine gute Idee!
Am 7.-9. September findet in Weinheim (in meiner Nähe) die UKW-Tagung
des Funkamateurclubs Weinheim e.V. statt, da werde ich mal hingehen.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Dietrich L. schrieb:
> Noch etwas zum Zustand des Gerätes:
> Die Mechanik ist überholt und in gutem Zustand. Es geht nur um den
> UKW-Empfang. Die Empfinglichkeit ist kein Problem, lediglich der Klang
> einiger/etlicher Sender ist unbefriedigend. Mein Anspruch ist "leider":
> wenn es schon restauriert wird, dann soll es auch eine (fast) neuwertige
> Klangqualität liefern.

Das mußt Du versuchen, mir zu erklären.
Abgleich richtig nach Serviceanleitung gemacht, speziell Nulldurchgang
Ratiodetektor und ZF-Welligkeit? AFC dabei auch aus gehabt?

Problematisch ist mit heutigen UKW-Sendern generell die Modulation. Es
wird recht stark komprimiert (Loudness war) und der Frequenzhub maximal
ausgenutzt. Die Ratiokurve muß also maximal linear und symmetrisch sein,
das haben die Ratiodetektoren damals nicht unbedingt gut hinbekommen.
IC403 (TDA1001) ist eine Störunterdrückung, die kann auch noch
reinspielen, habe ich vorhin mit dem Stereodecoder-IC verwechselt.

Gruß aus Berlin
Michael

Autor: Schreiber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi M. schrieb:
> Die Preise, die der Gast nennt.. solche Vorstellungen, so es sie gibt,
> grenzen an Beleidigung, dafür müßte das Gerät nicht nur instandgesetzt,
> sondern noch vergoldet, und mindestens Swarowski- Kristallen aufgewertet
> werden.
Was soll da frech sein? 60€/h sind ein realistischer Stundensatz für
einen Handwerksbetrieb, zumindest wenn man in Deutschland und nicht in
Polen ist.

10 Stunden sind auch nicht unendlich viel. Zudem haben bei alten Geräten
Trimmer (Kondensatoren und Widerstände) Wackelkontakte und und
einstellbare Spulenkerne sind festgegammelt.
Besonders Wartungsfreundlich sieht das Gerät auch nicht aus, würde mich
nicht wundern, wenn man da erstmal Adapter anfertigen muss, damit man
vernünftig Messen kann.

Ich halte die 10 Stunden daher für realistisch.

> Wobei- für die Vollrestauration eines historischen, technikgeschichtlich
> vertvollen Geräts- bei dem jede Mühe lohnt- kann durchaus dessen (auf
> Euro umgerechneter !) Neupreis herauskommen-da steckt dann natürlich
> sehr viel Zeit, Material, Reinigungs- und mechanische Arbeiten und
> Sorgfalt hinter.

Das kann auch noch teurer werden. Besonders wenn die
Ersatzteilversorgung suboptimal ist. Wenn dann bei einem ehemaligen
Großserienprodukt viele Ersatzteile nachmanufaktiert werden müssen, wird
es sogar deutlich teurer.
Bei exotischen Fahrzeugen kann es auch schnell Mal das zehnfache des
inflationsbereinigten Neupreises werden. Wenn es reicht...

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael U. schrieb:
> Das mußt Du versuchen, mir zu erklären.
> Abgleich richtig nach Serviceanleitung gemacht, speziell Nulldurchgang
> Ratiodetektor und ZF-Welligkeit?

Ich habe mich (im Rahmen meines Verständnisses) an die Abgleichanleitung
gehalten. Ich habe auch einen Wobbelgenerator, UKW-Prüfsender und Oszi.
Allerdings  waren die Durchlasskurven des ZF-Verstärkers und das Signal
am Ratiodetektor ziemlich "wild" (reagierten auf den Abgleich nicht so,
wie ich es erwartet hätte). Genauer kann ich das kaum beschreiben...

> AFC dabei auch aus gehabt?

Ja. Steht auch so in der Anleitung.

Ich vermute mal, dass mein Ergebnis entstanden ist als eine Mischung aus
Mängeln bei den Messgeräten, der Messung selber, Verständniss der
Abgleichanleitung und/oder Erfahrung mit all dem richtig umzugehen.
Immerhin war es nicht ganz erfolglos, denn es ist ja besser geworden.

Autor: Edi M. (edi-mv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Schreiber (Gast):
"Was soll da frech sein? 60€/h sind ein realistischer Stundensatz für
einen Handwerksbetrieb, zumindest wenn man in Deutschland und nicht in
Polen ist..."

Frech wäre, so einen Preis für ein normales, mittelwertiges Produkt, in
einem normalen Alterungszustand, anzusetzen. Der Instandsetzungspreis
sollte in einem vernünftigen Verhältnis zum Wert des Geräts stehen.

Mit Autoradios, ähnlich dem Beschriebenen, hatte ich viel zu tun.
Reparaturleistungen wie Fehlersuche, Demontage, Teiletausch, Justage
mechanischer Komponenten, Abgleich- das gehört zum Job... ich weiß, wie
das geht, ich mache das fast ein halbes Jahrhundert, für mich privat
mache ich es noch heute. Autoradio- Typen, die ich damals auf dem Tisch
hatte, "kann ich fast blind reparieren".

Daß sich, wie der TE schrieb, eine Werkstatt nicht rantraut...
Nun  ja... Deutschland ist inzwischen Servicewüste, liest man oft.

Nun ja, @Amiga hat ja Hilfe angeboten, wird hoffentlich was.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Dietrich L. schrieb:
> Ich vermute mal, dass mein Ergebnis entstanden ist als eine Mischung aus
> Mängeln bei den Messgeräten, der Messung selber, Verständniss der
> Abgleichanleitung und/oder Erfahrung mit all dem richtig umzugehen.
> Immerhin war es nicht ganz erfolglos, denn es ist ja besser geworden.

Abgleich mit Wobbler kann sehr tückisch sein, das fängt schon bei der
Auswahl der Einkoppel- und Massepunkte an.
Mach es "old school" mit Prüfsender und Vielfachmesser, digitales
Baumarktmultimeter reicht völlig, hochohmig genug sind die alle.
Multimeter parallel zum Ratioelko, 50k in jede Leitung direkt am
Ratioelko mit halbwegs kurzen Verbindungen in Reihe. Prinzipiell kannst
Du auch wie in der Serviceanleitung 100k nehmen und gengen GND messen.
Eingangssignal so niedrig, daß die Ratiospannung sich wirklich noch
ändert wenn Du Pegel oder Frequenz änderst.
Langsam ändern, die Zeitkonstante ist relativ hoch.
Frequenz erstmal auf maximale Ratiospannung, wenn die dabei zu groß wird
den Pegel verringern. Du brauchst erstmal die Mittenfrequenz des
Piezofilters, die muß nicht genau 10,7MHz sein.
Skizzier Dir die Durchlaßkurve auf Papier, 20kHz Abstände reichen. Die
Mitte ist ist in der Mitte zwischen beiden relativ steil abfallenden
Seitenfrequenzen. Dann Prüfsender auf dieser Frequenz lassen und alle
ZF-Filter erstmal auf maximale Richtspannung, Ratiofilter erstmal nur
den Primärkreis abgleichen.
Mit den ZF-Filtern das Dach der ZF-Kurve dann möglichst gerade
einstellen, Ratio-Primärkreis aber hierbei nicht ändern, der muß sein
maximum auf der ZF-Mitte behalten.
Dann ZF-mittenfrequenz einstellen. Ratio-Primärkreis auf Maximum, 2.
Meßgerät (oder eben umklemmen...) zwischen GND und Punkt 4 in der
Serviceanleitung. mit dem Sekundärkreis des Ratiodetekters auf
0-Durchgang abgleichen. Primär- und Sekundärkreis beeinflussen sich
gegeseiteig, also mehrmals im Wechsel und mit Sekundär aufhören.
Jetzt kann Du am Punkt 4 dranbleiben und den Generator durchstimmen und
die Ratio-Kurve aufnehmen, das ergibt die S-Kurve. Die Umkehrpunkte
sollten symmetrisch zur ZF-Mitte sein und Der Verlauf möglichst linear.

Irgendwie blöd, wenn man versucht, das so aufzuschreiben...
PS: mein erster Wobbelabgleich einer Farb-TV-ZF ergab eine
Bilderbuch-Durchlaßkurve. Dummerweise war das Ding dann aber auch
stocktaub. Abgleich nach Richtspannung und Abgleichanweisung brachte
dann ein einwandfreies Ergebnis.

Gruß aus Berlin
Michael

Autor: Schreiber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi M. schrieb:
> @Schreiber (Gast):
> "Was soll da frech sein? 60€/h sind ein realistischer Stundensatz für
> einen Handwerksbetrieb, zumindest wenn man in Deutschland und nicht in
> Polen ist..."
>
> Frech wäre, so einen Preis für ein normales, mittelwertiges Produkt, in
> einem normalen Alterungszustand, anzusetzen. Der Instandsetzungspreis
> sollte in einem vernünftigen Verhältnis zum Wert des Geräts stehen.

... weshalb die wirtschaftlich sinnvollste Vorgehensweise zur
Fehlerbehebung manchmal auch in wegwerfen und neukaufen besteht.


> Mit Autoradios, ähnlich dem Beschriebenen, hatte ich viel zu tun.
> Reparaturleistungen wie Fehlersuche, Demontage, Teiletausch, Justage
> mechanischer Komponenten, Abgleich- das gehört zum Job... ich weiß, wie
> das geht, ich mache das fast ein halbes Jahrhundert, für mich privat
> mache ich es noch heute. Autoradio- Typen, die ich damals auf dem Tisch
> hatte, "kann ich fast blind reparieren".
Schon klar, wenn man das Gerät wie die Westentasche kennt und alle
gerätespizifischen Adapter, Kabelsätze und Vorrichtungen in der
Werkstatt hat, dann geht es schneller.

> Daß sich, wie der TE schrieb, eine Werkstatt nicht rantraut... Nun
> ja... Deutschland ist inzwischen Servicewüste, liest man oft.

Die können es vermutlich schon, nur halt nicht zu einem Preis, der in
sinnvollem Verhältnis zum Wert des Gerätes steht.
Dem normalen Kunden kann man halt nicht beibringen, dass ein
Reperaturversuch ohne Erfolgsgarantie zehn Mal so viel kostet wie ein
neues und besseres Gerät.
Also einfach den Auftrag ablehnen, das erspart viel Ärger und
geschäftsschädigendes Gemotze wegen "Abzocke"

Autor: Edi-mv (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
... weshalb die wirtschaftlich sinnvollste Vorgehensweise zur
Fehlerbehebung manchmal auch in wegwerfen und neukaufen besteht.

...vielleicht nicht gelesen- der TE möchte das PASSENDE Gerät, da es ja
auch ein entspr. altes Auto ist.
Übrigens: Wenn alle nur neukaufen... geht man nur den Strategen von
Werbung und Industrie auf den Leim. Da ist nicht viel Grips im Spiel.

Und die genannte Preisgestaltung ist ebenfalls die von heutigen
"Fachleuten", die ohnehin nicht mal mehr die Reparatur auf Bauteilebene
beigebracht bekommen. Als Fachmann sollte man eine Reparatur mit
Schaltplan -der soll ja vorhanden sein-, geschweige denn Messungen usw.
schon beherrschen- bei Geräten, wie beschrieben, normalerweise ohne
Spezialmittel, und ein grundlegendes Meßequipment sollte in einer
Werkstatt vorhanden sein.
ABer kann natürlich sein- bei der heutigen Ausbildung bekommt man nur
Komplettbaugruppenwechsler- und selbst die Ermittlung, WELCHE Baugruppe
den Fehler verursacht, ist schon eine uneinnehmbare Hürde.

Na ja... mal sehen,  wenn die Empfindlichkeit gar nicht zu gering ist,
sondern der Klang, wie bei 19.08.2018 15:23 beschrieben, kann ja ein
anderer Fehler vorliegen- oder auch gar keiner, weil es ja bestimmte
Sender betreffen soll- es gibt ältere Geräte, die eigentlich ok sind,
aber die heutigeAudioprozessor- Aufbereitung des Tonsignals (z. B. mit
"Optimod") bei einigen Sendern nicht verknusen !

Vielleicht gibt @Amiga eine Rückmeldung.

Bis dann...

Autor: Schreiber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi-mv schrieb:
> ... weshalb die wirtschaftlich sinnvollste Vorgehensweise zur
> Fehlerbehebung manchmal auch in wegwerfen und neukaufen besteht.
>
> ...vielleicht nicht gelesen- der TE möchte das PASSENDE Gerät, da es ja
> auch ein entspr. altes Auto ist. Übrigens: Wenn alle nur neukaufen...
> geht man nur den Strategen von Werbung und Industrie auf den Leim. Da
> ist nicht viel Grips im Spiel.

Oder man kann rechnen?
Wenn jetzt natürlich genau dieses Radio repariert werden muss, dann wird
es halt teurer wie ein Neukauf.
Wie bei Autos: ein top restaurierter Käfer ist teurer wie ein neuer Golf

Die 600€ halte ich für realistisch, wenn wenn eine Rechnung gewünscht
wird. Mit Schwarzarbeit wird es natürlich deutlich günstiger.

> Und die genannte Preisgestaltung ist ebenfalls die von heutigen
> "Fachleuten", die ohnehin nicht mal mehr die Reparatur auf Bauteilebene
> beigebracht bekommen. Als Fachmann sollte man eine Reparatur mit
> Schaltplan -der soll ja vorhanden sein-, geschweige denn Messungen usw.
> schon beherrschen- bei Geräten, wie beschrieben, normalerweise ohne
> Spezialmittel, und ein grundlegendes Meßequipment sollte in einer
> Werkstatt vorhanden sein.
> ABer kann natürlich sein- bei der heutigen Ausbildung bekommt man nur
> Komplettbaugruppenwechsler- und selbst die Ermittlung, WELCHE Baugruppe
> den Fehler verursacht, ist schon eine uneinnehmbare Hürde.

Kompetentes Personal, das Geräte auf Bauteileebene reparieren kann,
bekommt man nicht zum Mindestlohn.
Eine ordentliche Werkstatt nebst Inventar und Ersatzteillager kostet
auch.
Einmal davon abgesehen, dass von 60€/h brutto, die der Auftraggeber
zahlt, maximal 15€/h brutto beim Arbeitnehmer ankommen.

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael U. schrieb:
> Abgleich mit Wobbler kann sehr tückisch sein, das fängt schon bei der
> Auswahl der Einkoppel- und Massepunkte an.
> Mach es "old school" .....

Danke Michael für die ausfühliche Beschreibung!

Michael U. schrieb:
> Irgendwie blöd, wenn man versucht, das so aufzuschreiben...

Das hast Du aber sehr schön gemacht :-))

Vielleicht raffe ich mich doch nochmal auf und mache mit Deiner
Anleitung einen neuen Versuch.
Zuerst warte ich aber noch die UKW-Tagung der Funkamateure in Weinheim
ab, vielleicht finde da auch Unterstützung.

Autor: Rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Dietrich,

zu welchem Auto gehört denn das Radio ?

Wenn ich Dir das Radio repariere, was könntest Du mir dafür anbieten
?(nach dem Motto: eine Hand wäscht die andere)

schönen Gruß
Rudi

Autor: Dietrich L. (dietrichl)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Rudi schrieb:
> zu welchem Auto gehört denn das Radio ?

VW-Bus T2 (Westfalia-Camper), siehe Bilder

> Wenn ich Dir das Radio repariere, was könntest Du mir dafür anbieten
> ?(nach dem Motto: eine Hand wäscht die andere)

- Hilfe bei Schaltungsentwicklung / Layout
- Drehen / Fräsen und ähnliche Mechanikarbeiten

Autor: T.N. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietrich L. schrieb:
> VW-Bus T2 (Westfalia-Camper), siehe Bilder

Der Bulli scheint sowohl aussen als auch innen in einem Top-Zustand
zu sein. Respekt! Wann erworben und zu welchem Preis?

Die hochgeladenen Fotos zeigen die Ausführung T2b, welche ab 8.1972 bis
zum Modellwechsel 7.1979 gefertigt wurde. In den letzten Jahren dieses
Zeitraums waren nun sehr häufig PLL-Radios mit 7-Segment-Display
eingebaut.

Da ist es eigentlich kein Stilbruch, wenn statt der alten Philipps-
Kiste etwas moderneres drin sein würde. Etwa ein Radio wie VW-GAMMA.

Autor: F. F. (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
T.N. schrieb:
> Der Bulli scheint sowohl aussen als auch innen in einem Top-Zustand zu
> sein. Respekt!

Dem will ich mich anschließen!
Innen auch wie neu.
Hammer Teil.

Autor: Holm T. (holm)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Schreiber schrieb:
> Edi M. schrieb:
>> Die Preise, die der Gast nennt.. solche Vorstellungen, so es sie gibt,
>> grenzen an Beleidigung, dafür müßte das Gerät nicht nur instandgesetzt,
>> sondern noch vergoldet, und mindestens Swarowski- Kristallen aufgewertet
>> werden.
> Was soll da frech sein? 60€/h sind ein realistischer Stundensatz für
> einen Handwerksbetrieb, zumindest wenn man in Deutschland und nicht in
> Polen ist.
>
> 10 Stunden sind auch nicht unendlich viel. Zudem haben bei alten Geräten
> Trimmer (Kondensatoren und Widerstände) Wackelkontakte und und
> einstellbare Spulenkerne sind festgegammelt.
> Besonders Wartungsfreundlich sieht das Gerät auch nicht aus, würde mich
> nicht wundern, wenn man da erstmal Adapter anfertigen muss, damit man
> vernünftig Messen kann.
>
> Ich halte die 10 Stunden daher für realistisch.
>
>> Wobei- für die Vollrestauration eines historischen, technikgeschichtlich
>> vertvollen Geräts- bei dem jede Mühe lohnt- kann durchaus dessen (auf
>> Euro umgerechneter !) Neupreis herauskommen-da steckt dann natürlich
>> sehr viel Zeit, Material, Reinigungs- und mechanische Arbeiten und
>> Sorgfalt hinter.
>
> Das kann auch noch teurer werden. Besonders wenn die
> Ersatzteilversorgung suboptimal ist. Wenn dann bei einem ehemaligen
> Großserienprodukt viele Ersatzteile nachmanufaktiert werden müssen, wird
> es sogar deutlich teurer.
> Bei exotischen Fahrzeugen kann es auch schnell Mal das zehnfache des
> inflationsbereinigten Neupreises werden. Wenn es reicht...

Die ganze Preisdiskussion ist Blödsinn..Edi ist auf dem Holzweg.

Entweder ein Reparaturbetrieb macht das als normalen Service nach
Aufwand..was schweineteuer werden kann, oder wir reden über
Schwarzarbeit, basta.

Einen komplett restaurierten Oldtimer bekommt man auch nicht für dessen
ehemaligen Neupreis.

Gruß,

Holm

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi M. schrieb:
> @Schreiber (Gast):
> "Was soll da frech sein? 60€/h sind ein realistischer Stundensatz für
> einen Handwerksbetrieb, zumindest wenn man in Deutschland und nicht in
> Polen ist..."
>
> Frech wäre, so einen Preis für ein normales, mittelwertiges Produkt, in
> einem normalen Alterungszustand, anzusetzen. Der Instandsetzungspreis
> sollte in einem vernünftigen Verhältnis zum Wert des Geräts stehen.

Nein.

Das kannst Du weder einem Finanzamt noch einer Krankenkasse oder
Berufsgenossenschaft nahe bringen.
Versuche mal einem Lackierer zu erklären das Du doch nur ein altes Auto
neu lackiert haben möchtest und das das deshalb nur ein Zehntel des
Preises eines modernen Wagens kosten soll...

Entweder ich habe einen Grund dafür im Rahmen einer Nachbarschaftshilfe
meine Freizeit dafür zu verschwenden Jemand anderes Autoradio instand zu
setzen, oder ich mache es als Firma zu den üblichen
Stundenverrechnungssätzen. Dein Ansatz führt direkt in die Pleite.
>
> Mit Autoradios, ähnlich dem Beschriebenen, hatte ich viel zu tun.
> Reparaturleistungen wie Fehlersuche, Demontage, Teiletausch, Justage
> mechanischer Komponenten, Abgleich- das gehört zum Job... ich weiß, wie
> das geht, ich mache das fast ein halbes Jahrhundert, für mich privat
> mache ich es noch heute. Autoradio- Typen, die ich damals auf dem Tisch
> hatte, "kann ich fast blind reparieren".
>

Da gibts noch mehr Leute, wirsts kaum glauben. Für mich privat ist alles
reparabel da der Aufwand keine Rolle spielt, ich mache es ja für mich
und werde meine Gründe haben..teuer ist es aber genauso wie für einen
Kunden da die Arbeitszeit halt nicht mit Einkommen bringender Arbeit
verbracht wird, sondern mit einem Hobby.

> Daß sich, wie der TE schrieb, eine Werkstatt nicht rantraut...
> Nun  ja... Deutschland ist inzwischen Servicewüste, liest man oft.

Das schrieb er nicht..er schrieb das Risiko sei ihm zu hoch.
Ist auch verständlich. In den alten Geräten finden sich Plastikteile die
auf Grund verschwundenem Weichmacher spröder als Glas sind, wenn Dir
Sowas zerbröselt und der Kunde das ersetzt haben möchte, hast Du ein
Problem.
Zusammen mit den niedrigen von Dir angesetzten Arbeitslohn zahlst Du
drauf.

Mir ist mal ein Kosmos von einem Wandboard über meinem Schreibtisch aus
rd. 1 Meter Höhe auf den Schreibtisch gefallen, das Gehäuse ist in
Tausend Teile zersplittert..irreparabel. Hab mir auf der Areb in DD für
5 Euro ein anderes defektes Kosmos gekauft.
[..]

Gruß,
Holm

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
T.N. schrieb:
> Der Bulli scheint sowohl aussen als auch innen in einem Top-Zustand
> zu sein. Respekt!

Da steckt auch schon einiges an Zeit und Geld drin...

> Wann erworben und zu welchem Preis?

Neu Gekauft am 20.01.1975 für
       14.435,20 DM (VW-Anteil)
        5.543,50 DM (Westfalia-Anteil)
       ------------
Summe: 19.978,70 DM
km-Stand: 381.000

Allerdings hat er bereits den 5. Motor - die alten luftgekühlten Boxer
überhitzen leicht. Dann gibt es Risse in den Zylinderköpfen, und da die
Heizbirnen nach der Zeit auch meist durchgerostet sind, ist ein
Austauschmotor sinnvoller.

Autor: F. F. (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietrich L. schrieb:
> die alten luftgekühlten Boxer
> überhitzen leicht.

Habe früher auch mal einen T2 als Kundendienstwagen gefahren. Der war
immer Satt beladen und Stau und alles Mögliche, aber zu heiß war der
nie.
Wie kommt das?

Autor: Dietrich L. (dietrichl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. F. schrieb:
> Dietrich L. schrieb:
>> die alten luftgekühlten Boxer
>> überhitzen leicht.
>
> Habe früher auch mal einen T2 als Kundendienstwagen gefahren. Der war
> immer Satt beladen und Stau und alles Mögliche, aber zu heiß war der
> nie.
> Wie kommt das?

Woher weißt Du, dass er nicht zu heiß wurde? Ein Thermometer ist ja
normalerweise nicht eingebaut.
Ich habe ein Ölthermometer nachgerüstet, und da kann man wunderbar
sehen, wenn es ihm zu heiß wird. Und das passiert leicht: Sommer,
Autobahn, und um mit den 50PS einigermaßen vorwärts zu kommen, fährt
"man" Vollgas.
Auf der Landstraße ist die Temperatur deutlich geringer...

Und dann geht der Motor ja nicht sofort kaputt, sondern im Zylinderkopf
entstehen Risse zwischen Ein- und Auslassventil. Das merkt man daran,
dass die Kompression und damit die Leistung immer stärker abnimmt. Bei
ca. 100.000km war dann die zumutbare Grenze erreicht.
Das ist halt das Problem der Luftkühlung: die Temperaturverteilung in
Zylinderkopf ist nicht gleichmäßig und es entstehenn Spannungen im
Material.

Inzwischen quäle ich das Auto auf der Autobahn auch nicht mehr so stark,
und hoffe, dass der aktuelle Motor etwas länger hält. Er hat z.Zt.
85.000km drauf.

Autor: Herr S. (Firma: Privat) (wumpie)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Ich kann Dir Dein Radio gerne abgleichen, habe dazu alles was Du
brauchst, Messender, Stereo RDS VF Coder, Oszillospkop und
spectrumanalyser und das nötige Fachwissen ist auch vorhanden, mache das
beruflich. Also bei interesse mal melden, kannst auch vorbeikommen
(Niederrhein) und dabei zuschauen.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich schaue hier noch manchmal rein, ob er sich nochmal meldet.
Ich mußte etwas schmunzeln bei "Stereo RDS VF Coder, Oszillospkop und
spectrumanalyser". Baujahr 1975... Da wurde der Oszi meist erst beim TV
angeworfen, RDS war noch nicht erfunden und einen Spectrumanalyser
kannte garnicht erst jemand. Wie doch die Zeit vergangen ist. ;-)

Gruß aus Berlin
Michael

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Herr S. schrieb:
> Ich kann Dir Dein Radio gerne abgleichen, habe dazu alles was Du
> brauchst, Messender, Stereo RDS VF Coder, Oszillospkop und
> spectrumanalyser und das nötige Fachwissen ist auch vorhanden, mache das
> beruflich. Also bei interesse mal melden, kannst auch vorbeikommen
> (Niederrhein) und dabei zuschauen.

Dann kannst mir auch sicherlich auch sagen, warum ich auf LW bzw. MW
bei den alten Blaupunkt-Autoradios (mit Sendereinstelldrehknopf)
nirgendwo ein Sender reinkriege.

Ich habe etliche von den alten Dingern. Keiner von denen empfängt
irgendwas auf AM. Aber auf meinem altes Blaupunkt Diva-Kofferradio
kriege ich zwei Franzosen und einen Engländer in guter Qualität.

Ich wüßte gerne warum es die Autoradios nie tun?

Auf UKW sind alle Sendungen mit Verkehrsfunk, ~meldungen, ~blitzern
ohne Ende "durchseucht". Da kriegt man dicke Ohren von. Es bleibt einem
nichts weiter übrig, als die Kiste auszumachen.

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Autos haben für LW/MW keine gute Antenne. Steck mal einen langen Draht
ans Autoradio.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

reine AM-Autoradios hatten auch recht lange mehrteilige Teleskopantennen
dran. Antenne und Anschlußkabel waren Bestandteil des Eingangskreises.
Meist hinter der Skala gab es einen Trimmer, mit dem man bei
vollausgezogener Antenne am oberen Breichsende auf Mittelwelle auf
maximalen Empfang abgeglichen hat.
Mit Verbreitung von UKW wurden sowohl die Empfänger "billiger" als auch
die Antennen kürzer.
Am Tage war ohnhin nur besserer Ortssenderempfang (Bodenwelle) auf AM
möglich, erst Abends kamen durch die Raumwelleg auch entferte Sender
spziell am oberen Mittelwellenende rein, das typische Fading inclusive.
Der Blaupunkt Diva ist ein recht aufwändiger Vertreter der Kofferradios,
FM-Vorstufe als zusätzliche AM-Vorstufe usw. waren mehr als
Durchschnitt.

Welche UKW-Sender Du hörst, kann ich nicht beurteilen, Werbung ist da
zwar vorhanden, irgendwelchen Verkehrsfunk habe ich nicht eingeschaltet.

Gruß aus Berlin
Michael

Autor: MOSFET (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
repair cafe castrop rauxel

Autor: T.N. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MOSFET schrieb:
> repair cafe castrop rauxel

Da hätte der TO aber einen weiten Anfahrtsweg, was sich aus
dem KFZ-Kennzeichen seines Bullis leicht herauslesen lässt. :-)

https://www.mikrocontroller.net/attachment/374830/IMG_1395.JPG

Autor: Edi M. (edi-mv)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Weil ein Mitleser das Thema Wobbelabgleich ansprach, und für sehr
kompliziert hält:

Ist es normalerweise nicht.  Man darf aber das abzugleichende Gerät
nicht mit zu einer zu hohen Eingangsspannung, Wobbelhub oder
Wobbelfrequenz "überfahren". Eins zuviel, dann "gleicht man das Gerät
auf den Mond ab".

Üblicherweise kann man die "old school"- Einspeise- und Meßpunkte
verwenden, so das Equipment die massemäßige Entkopplung zuläßt- diese
ist aber meist auch nicht unbedingt nötig.

Der Wobbelabgleich ist normal gleichwertig dem Abgleich "zu Fuß", nur
daß man die Durchlaßkurve nun in Echtzeit sehen und verändern kann.

Ich habe gerade eine Seite zum Thema Wobbeln erstellt.

http://edi.bplaced.net/?Grundlagen___Messungen_an_Empfaengern___Wobbeln-_Abgleich_komfortabel

Autor: Schwarzfunker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Er darf gerne mal bei uns im A39 in Wiesloch vorbeischauen.

Gruß FR

Autor: juergen (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:

. Aber auf meinem altes Blaupunkt Diva-Kofferradio
> kriege ich zwei Franzosen und einen Engländer in guter Qualität.


Damit ist jetzt aber leider Schluß. Das Gerät ist kaputt.

Ohne den passenden Schaltplan schaffe ich das Radio nicht zu reparieren.
Schaltpläne von Diva und Derby-Geräten habe ich mehrere, aber leider
nicht den genau passenden für mein Gerät. Am Radio selber habe ich
weiter keine Bezeichnung gefunden und Google hat mir bei der Suche auch
nicht weitergeholfen.

Vielleicht kennt jemand das Gerät auf dem Bild und kann mir den Typ
nennen? Dann könnte ich mir von einem Schaltungsdienst den Plan
zuschicken lassen.


Vielen Dank im voraus.

Autor: Stoer p. (stoerpeak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht hilft das weiter:

http://www.hifi-archiv.info/Blaupunkt/7659400/


stammt von dieser Sammlung:

http://www.hifi-archiv.info/

Autor: lalala (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
isjagut schrieb:
> Hallo,
> wenn das Autoradio nach großem zeitlichem- und finanziellem Aufwand
> wieder
> ordentlich Funktioniert,und im Wagen eingebaut ist, bin ich mir fast
> Sicher, das dann der UKW-Analogrundfunk in Deiner Gegend abgeschalten
> wird.

Woher kommt eigentlich dieses "abgeschalten"?

Ist das der kleine Cousin von "diesen Jahres"? Oder von "Motore"?

Da kriege ich jedesmal 'nen Affen. Lernt mal deutsch!

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stoer p. schrieb:
> Vielleicht hilft das weiter:
>
> http://www.hifi-archiv.info/Blaupunkt/7659400/
>

Danke für die Antwort.

Nein. Das ist es nicht. Mein Diva hat einen Ausgangsübertrager.

...hat lange gedauert, aber nun konnte ich mir den Typ doch noch
ergoogeln:

Es ist das Blaupunkt-Diva-Gerät 7.656.400.

Auf den Radiomuseumsseiten ist es aufgeführt, der Schaltplan anbei aber
so klein, daß man nichts Genaues darauf erkennen kann.
Ich müßte wohl erst Mitglied werden, um an einen lesbaren Plan zu
kommen.

Ich muß das Radio unbedingt wieder instand setzen!
Aber schon mal gut, daß ich jetzt wenigstens die Gerätenummer habe.


LG     Jürgen

Autor: juergen (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das scheint es zu sein. Aber die Endtransistoren auch wieder andere zu
sein?


http://www.welt-der-alten-radios.de/ausstellung-transistorradios-1966-147.html

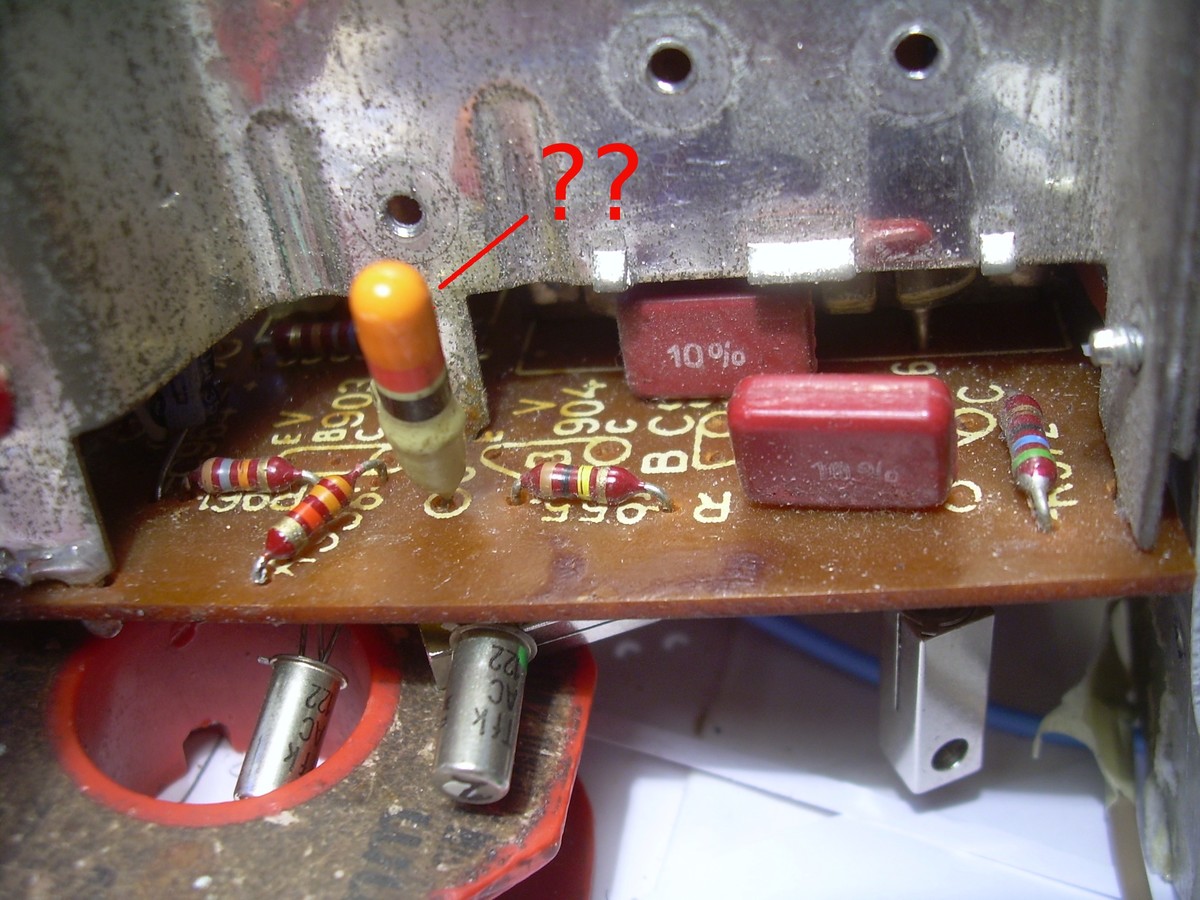

Anbei noch mal ein Foto von den Transistoren der Endstufe.
Was ist da für ein seltsamer Kondensator?

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OB die Halbleiterbestückung mit der vom meinem Gerät übereinstimmt, muß
ich erst noch überprüfen.

http://www.welt-der-alten-radios.de/ausstellung-transistorradios-1966-147.html

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stoer p. schrieb:
> Vielleicht hilft das weiter:

> ...
> stammt von dieser Sammlung:
>
> http://www.hifi-archiv.info/

Das Blaupunkt-Loga habe ich nicht gefunden und die Radiosammlungen auf
der Seite gehen auch nur bis 1964. Mein Diva ist von 1966.
Vielleicht habe ich was übersehen?


LG    Jürgen

Autor: Daniel B. (dbuergin)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
....
> so klein, daß man nichts Genaues darauf erkennen kann.
> Ich müßte wohl erst Mitglied werden, um an einen lesbaren Plan zu
> kommen.
>
Wieso klein, wenn ich auf die Bilder klicke werden sie einzeln
aufgerufen und ich kann sogar noch reinzoomen ?

Autor: Literat (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
lalala schrieb:
> Woher kommt eigentlich dieses "abgeschalten"?

Das war früher das starke Verb: schalten, ich schielt, geschalten

https://www.belleslettres.eu/content/verb/gespalten-gespaltet.php

> Ist das der kleine Cousin von "diesen Jahres"? Oder von "Motore"?

Nein, die alten Formen leben in den Mundarten munter weiter.

https://www.wienerzeitung.at/meinungen/glossen/71064_Geschaltet-oder-geschalten.html

> Da kriege ich jedesmal 'nen Affen. Lernt mal deutsch!

Warum denn so intollerant - Rechtschreibnazi?

Autor: Literat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
[intollerant von Tollerei, Trollerei ginge aber auch, das wäre aber sehr
introllerant]

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Auf den Radiomuseumsseiten ist es aufgeführt, der Schaltplan anbei aber
> so klein, daß man nichts Genaues darauf erkennen kann.
> Ich müßte wohl erst Mitglied werden, um an einen lesbaren Plan zu
> kommen.

Nein, auch als Gast kann man seit geraumer Zeit Schaltpläne bekommen.

juergen schrieb:
> Das scheint es zu sein. Aber die Endtransistoren auch wieder andere zu
> sein?

Dem Foto nach ist es verbastelt.
Das unbekannte Teil kann ein Thermistor sein.

Autor: nachtmix (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Was ist da für ein seltsamer Kondensator?

Ein Standkondensator.
Im Prinzip auch nur ein Rohrkondensator, bei dem aber der Innenanschluss
axial angeordnet ist.

Autor: nachtmix (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So siehts besser aus ;-)

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Daniel B. schrieb:
> juergen schrieb:
> ....


> Wieso klein, wenn ich auf die Bilder klicke werden sie einzeln
> aufgerufen und ich kann sogar noch reinzoomen ?


Ja reinzoomen geht, aber dann sehe ich immer nur zwei oder drei Bauteile
in einem kleinen Ausschnitt, mehr nicht. Den kompletten Plan im Ganzen
aber nicht. Das nützt mir überhaupt nichts!

michael_ schrieb:

> Nein, auch als Gast kann man seit geraumer Zeit Schaltpläne bekommen.
>

Ja, eben entdeckt! Ich kann drei Seiten am Tag von der Gesamt-PDF
auswählen und an meine E-Mail Adresse senden lassen.
Da war ich seit einer Stunde gut mit beschäftigt.
Leider habe ich aber nicht die Schaltplanseiten, die ich wollte,
gekriegt, sondern andere, die ich nicht ausgewählt hatte. Das
3-Seiten-Kontingent ist nunmehr für heute ausgeschöpft und ich muß es
morgen noch mal versuchen...noch mal 'ne Stunde opfern. Das ist sehr
umständlich. Ich habe mir aber schon gedacht, daß es so leicht nichts
gratis gibt.

nachtmix schrieb:
> juergen schrieb:
>> Was ist da für ein seltsamer Kondensator?
>
> Ein Standkondensator.
> Im Prinzip auch nur ein Rohrkondensator, bei dem aber der Innenanschluss
> axial angeordnet ist.

Vielen Dank für die Auskunft.

LG    Jürgen

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> juergen schrieb:

> Das unbekannte Teil kann ein Thermistor sein.

Nein, nicht verbastelt. Die Treiber- und Endtransistoren habe ich selber
ausgelötet. Ein Endtransistor war schon mal kaputt, aber auch mit neuem
End-Transistorsatz war das Problem nicht gelöst.

Autor: Literat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
[Stehkondensator or/or/rt 3,3nF  - sehr zuverlässig, hatte nie einen
Defekten gemessen.

Die Endstufe ist doch 0815. Such in den Applikationen der
Endtransistoren.
Wenn die nennst, könnte man auch selbst nachsehen aber so bleibts beim
Kaffeesatz

Anm.: Ein AC122 mit 0,2A ist eher für Taschenradios, passt da nur als
Vorstufe.]

Bei dem Dutzend Bauteile sind die doch schnell durchgemessen und den
Plan kann man sich auch schnell selbst zeichnen.

Viel Glück!

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> michael_ schrieb:
>> juergen schrieb:
>
>> Das unbekannte Teil kann ein Thermistor sein.
>
> Nein, nicht verbastelt. Die Treiber- und Endtransistoren habe ich selber
> ausgelötet. Ein Endtransistor war schon mal kaputt, aber auch mit neuem
> End-Transistorsatz war das Problem nicht gelöst.

Ich habe deshalb auf einen Thermistor getippt, weil an dieser Stelle
etwas am Alu angeschraubt war. Solche Endstufen hatten einen Thermistor
zur Temperaturkompensation.
Und wurden in der Nähe der Endstufe angebracht.

Wo ist das Teil, was dort angeschraubt war?

Eigentlich braucht man keinen extra Schaltplan. Das ist eine
Standardschaltung.

Literat schrieb:
> Anm.: Ein AC122 mit 0,2A ist eher für Taschenradios, passt da nur als
> Vorstufe.]

Siehst du nicht die Enstufentransis?
Sie dienen als Abstandshalter unter der Platine :-)

Autor: juergen (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Literat schrieb:
> [Stehkondensator or/or/rt 3,3nF  - sehr zuverlässig, hatte nie
> einen
> Defekten gemessen.
>

Ja, 3,3nF, C722 auf dem Plan. Dieser Keramiktyp ist wohl wegen
möglicherweise auftretender Spannungsspitzen an der Stelle verbaut
worden?


> Die Endstufe ist doch 0815. Such in den Applikationen der
> Endtransistoren.

Die Enstufe ist kaputt, aber nicht nur das! Das ankommende Signal ist
miserabel. AM  geht inzwischen gar nicht mehr. Neue Endtransistoren
werden sehr warm und gehen dann auch kaputt. Zuerst spielt die Musik mit
einigen Milliampere Stromaufnahme des Gerätes und dann geht der
Stromzeiger am LNG
auf Anschlag.


> Wenn die nennst, könnte man auch selbst nachsehen aber so bleibts beim
> Kaffeesatz
>

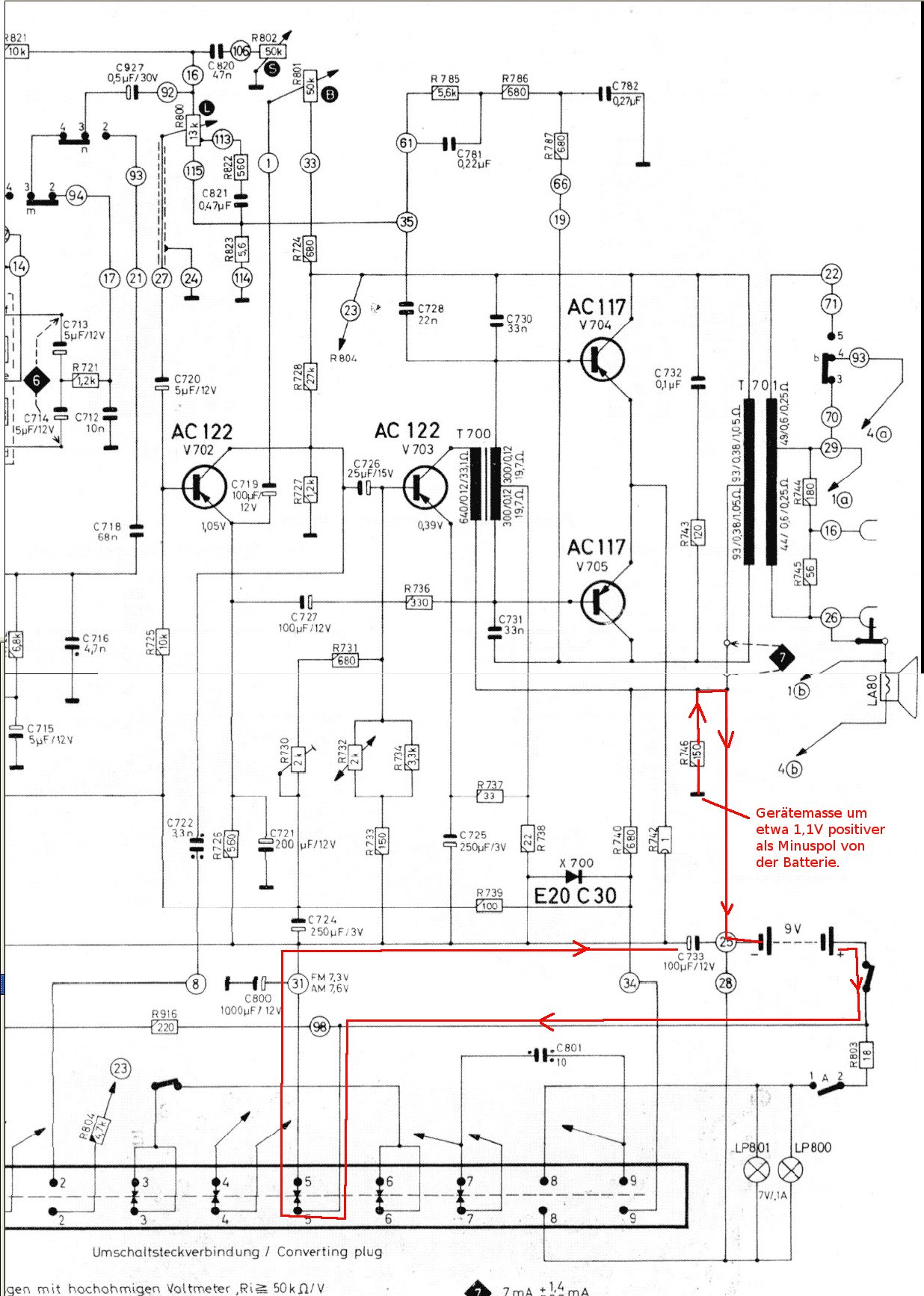

Dann beantworte mir doch bitte die Frage, wie die Gehäusemasse zustande
kommt, s. Plan. Wird die so erzeugt wie von mir rot eingezeichnet?
Wenn ja, dann wäre das Geräteminuspotential abhängig von der
Stromaufnahme des Gerätes. Da habe ich schon stundenlang schon dran
gesessen und drüber nachgedacht. Das ist außerdem nicht der originale
Plan von Diva, sondern von einem anderen Radio mit ähnlicher Endstufe.
Die Bezeichnungen der Bauteile stimmen auch nicht überein.

> Anm.: Ein AC122 mit 0,2A ist eher für Taschenradios, passt da nur als
> Vorstufe.]
>
> Bei dem Dutzend Bauteile sind die doch schnell durchgemessen und den
> Plan kann man sich auch schnell selbst zeichnen.

Eben nicht. Ich sitze da nun schon seit einer Woche dran und komme nicht
weiter, bin auch nur Elektroniker ohne die Erfahrungen eines
Radiotechnikers.
>
> Viel Glück!

Danke.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> juergen schrieb:
.
> ...Und wurden in der Nähe der Endstufe angebracht.
>
> Wo ist das Teil, was dort angeschraubt war?...
>
Da waren die Kühlkörper mit den beiden Treibern und den beiden
Endtransistoren angeschraubt.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zwei von den drei Schaltplänen habe ich inzwischen vom Radiomuseum
bekommen. Den dritten hole ich mir morgen.

Autor: michael_ (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Mit deinen Kenntnissen, auch wenn du Schaltpläne hast, wirst du nicht
recht glücklich werden.
Nach der "recapper- Methode", also solange austauschen, bis zufällig ein
defektes Bauteil getauscht ist, wird das nichts.

Die Kühlkörper, angeschraubt am Kühlblech, sind nicht zum Spaß da.

juergen schrieb:
>> Die Endstufe ist doch 0815. Such in den Applikationen der
>> Endtransistoren.
>
> Die Enstufe ist kaputt, aber nicht nur das! Das ankommende Signal ist
> miserabel. AM  geht inzwischen gar nicht mehr. Neue Endtransistoren
> werden sehr warm und gehen dann auch kaputt. Zuerst spielt die Musik mit
> einigen Milliampere Stromaufnahme des Gerätes und dann geht der
> Stromzeiger am LNG
> auf Anschlag.

Ge-Transis gehen bei etwa 45°C durch.
Du mußt erst mal den Ruhestrom der Endstufe einstellen.
Geschätzt max. 10mA.
Mein Verdacht wäre da der X700 E20 C30.
Das klingt nach einem Selenstabilisator. Die fallen gern aus.

Also gehe mit System vor.
Von hinten nach vorn.
Hast du die Endtransistoren gepaart?

Der Thermistor ist hier der R732.

Dann speist du vorsichtig ein NF-Signal am Treiber V703 ein.

Und keine unausgemessenen Transistoren einbauen. Die können beachtliche
Restströme bekommen haben.
Für den AC117 kann man auch den weit verbreiteten DDR-Typ GC301 nehmen.

Autor: Literat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Anbei noch mal ein Foto von den Transistoren der Endstufe.

michael_ schrieb:
> Siehst du nicht die Enstufentransis?
2x Nein.

#1 Ich sehe einen KK mit drei Gewindelöcher wo ich 2 Endtransistoren und
einen Temperaturfühler vermutete, aber es gibt auch abweichende Designs.

#2 Ich sehe 2x AC122 Transistoren und zwei weitere Transistoren mit
Aufsteckkühlkörper, aber ohne jedwede Bezeichnung an Stellen, wo sie
nicht hingehören.

juergen schrieb:
> Ein Endtransistor war schon mal kaputt, aber auch mit neuem
> End-Transistorsatz war das Problem nicht gelöst.

#3 Welcher Transistor war kaputt Type, wo auf der Platine?

#4 Welchen Ersatz hast Du verwendet?

juergen schrieb:
> Dann beantworte mir doch bitte die Frage, wie die Gehäusemasse zustande
> kommt, s. Plan.

juergen schrieb:
> Da habe ich schon stundenlang schon dran
> gesessen und drüber nachgedacht. Das ist außerdem nicht der originale
> Plan von Diva, sondern von einem anderen Radio

#5 Sinnfrei. Benutzt Du auch den U-Bahnplan von London in Paris?

juergen schrieb:
> Da waren die Kühlkörper mit den beiden Treibern

#6 angeschraubte Treiber? Bist Du sicher?

>und den beiden Endtransistoren angeschraubt.

#7 Ich vermute, die zwei Endtransistoren waren an den oberen Löchern,
Mitte und Rechts, aber was war am rechten unteren Loch - Falls zwei
Treiber an einem Loch, wie denn?

michael_ schrieb:
> Mein Verdacht wäre da der X700 E20 C30.

Ist zwar der falsche Plan, aber solch einen Fehler hatte ich auch einmal
- der verursachte aber keinen Endstufenausfall, sondern
Übernahmeverzerrungen.

Autor: Literat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Literat schrieb:
> #7 Ich vermute, die zwei Endtransistoren waren an den oberen Löchern,
> Mitte und Rechts, aber was war am rechten unteren Loch - Falls zwei
> Treiber an einem Loch, wie denn?

[links und rechts sind in der Frage vertauscht - muss heissen
> #7 Ich vermute, die zwei Endtransistoren waren an den oberen Löchern,
> Mitte und Links, aber was war am linken unteren Loch - Falls zwei
> Treiber an einem Loch, wie denn?

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die Antworten.

Ich werde nach und nach mit der Fehlersuche weitermachen
und mich dann noch mal melden.

Zuerst muß ich noch den 3. Teil des Schaltplans vom Radiomuseum holen.

Was die Bohrungen auf dem Bild anbelangt: Die AF177 waren einzeln
angeschraubt, die beiden kleinen Treiber zusammen über eine Klammer
mit nur einer Schraube.

Ich bedanke mich nochmal für die Hilfestellung bei der Fehlersuche.
Ich muß das Radio unbedingt wieder zum Laufen bringen!
Ich hatte schon viele Kofferradios, von denen ich mich aber wieder
getrennt habe. Dieses Gerät hat es mir angetan. Für mich ist es mit
Abstand das beste von allen.


LG   Jürgen

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Literat schrieb:

> #3 Welcher Transistor war kaputt Type, wo auf der Platine?
Ein AF 177
>
> #4 Welchen Ersatz hast Du verwendet?
>

Ein komplettes Pärchen hatte ich noch als Ersatz aus einem anderen
Radio.
Stromverstärkungen B hatte ich überprüft, war gleichgroß.

> #5 Sinnfrei. Benutzt Du auch den U-Bahnplan von London in Paris?
>
> juergen schrieb:
>> Da waren die Kühlkörper mit den beiden Treibern
>
> #6 angeschraubte Treiber? Bist Du sicher?

Ja
>
>>und den beiden Endtransistoren angeschraubt.
>
> #7 Ich vermute, die zwei Endtransistoren waren an den oberen Löchern,
> Mitte und Rechts, aber was war am rechten unteren Loch - Falls zwei
> Treiber an einem Loch, wie denn?

Geklammert mit Schelle und Loch in der Mitte für Schraube.
>
> michael_ schrieb:
>> Mein Verdacht wäre da der X700 E20 C30.
>
Das schaue ich mir an.


LG Jürgen

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

juergen schrieb:
>>
>> michael_ schrieb:
>>> Mein Verdacht wäre da der X700 E20 C30.
>>
E20 C30 wäre Einweggleichrichter, 20V max. Wechselspannung, 30mA.
In Flußrichtung als Stabi war nicht unüblich, 20V dürften 2 Zellen sein,
Flußspannung also um ca. 1,2V oder bei einer Zelle ca. 0,6V.

Gruß aus Berlin
Michael

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael U. schrieb:
> Hallo,
>
> juergen schrieb:
>>>
>>> michael_ schrieb:
>>>> Mein Verdacht wäre da der X700 E20 C30.
>>>
> E20 C30 wäre Einweggleichrichter, 20V max. Wechselspannung, 30mA.
> In Flußrichtung als Stabi war nicht unüblich, 20V dürften 2 Zellen sein,
> Flußspannung also um ca. 1,2V oder bei einer Zelle ca. 0,6V.
>
> Gruß aus Berlin
> Michael

Ja, den habe ich schon gesehen. Kleines flaches viereckiges Ding.
Hatte ich schon mal ausgelötet. Der wird es aber wahrscheilich nicht
sein?
Die überlege schon die ganze Zeit, ob es vielleicht am
Ausgangsübertrager liegen könnte. Wicklungsschluß?  Aber das kann ich
mir nicht denken, da bei den vielen Radios, die ich bisher hatte, nie
ein kaputter dabei war.

Ich hatte mal, vor 10 Jahren etwa, die ganzen Elkos gewechselt.
Spannungs- und Kapazitätenangaben vielleicht verwechselt? Der Aufdruck
auf den alten Bauteilen ist nicht unbedingt eindeutig, z. B. 3/100 =
3uF/100V oder umgekehrt. Da schaue ich noch mal nach.


...Radiomuseum hat die Herausgabe des Mittelteils der Schaltung
verweigert... angeblich das Kontingent überschritten. Jetzt muß ich 30
Tage warten für eine erneute Anfrage. Die zugesicherten 3 Downloads am
Tag waren auch nicht real. Es gab immer nur zwei und heute gar keinen
mehr.
Jetzt stehe ich dumm da ohne den kompletten Plan.


Gruß  Jürgen

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:

> Ge-Transis gehen bei etwa 45°C durch.
> Du mußt erst mal den Ruhestrom der Endstufe einstellen.
> Geschätzt max. 10mA.

Habe ich bereits überprüft.


> Der Thermistor ist hier der R732.

Ich schaue nach.

>
> Dann speist du vorsichtig ein NF-Signal am Treiber V703 ein.

Werde ich machen. Wird mich aber auch nicht unbedingt viel weiter
bringen,
da das Eingangssignal bereits verzerrt ist und von AM kommt überhaupt
nichts an!
>
> Und keine unausgemessenen Transistoren einbauen. Die können beachtliche
> Restströme bekommen haben.
> Für den AC117 kann man auch den weit verbreiteten DDR-Typ GC301 nehmen.

Dumme Frage: Könnte man nicht auch Si-Transistoren nehmen?

Autor: Elektrofan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Dumme Frage: Könnte man nicht auch Si-Transistoren nehmen?

Die haben höhere Basisspannungen nötig, dann gäbe es ohne
Schaltungsänderung Übernahmeverzerrungen.

Andere Möglichkeit: NF-Endstufen-IC nehmen.

Autor: Literat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Radiomuseum mit einer neuen Mailanschrift abfragen?

juergen schrieb:
> Die überlege schon die ganze Zeit, ob es vielleicht am
> Ausgangsübertrager liegen könnte. Wicklungsschluß?

Die sind eher überdimensioniert.

Endtransistor AF177? F steht für HF war in den 70-ern nur für ZF und
UKW. Hier ist NF, also AC und AC177 würde passen, lt. ECA Datenbank: P,
NF-Tr/E, 32V, 0,5A, 0,2W Ersatz: 128, 153, 188.

juergen schrieb:
> Dumme Frage: Könnte man nicht auch Si-Transistoren nehmen?

Jain, leider nicht ganz 1:1, da die Schwellenspannung bei Si doppelt so
hoch ist, die Schaltung müßte umgerechnet werden.

juergen schrieb:
> da das Eingangssignal bereits verzerrt ist.

Und wie hast Du das festgestellt? Hast Du das Signal vom Eingang auf
einen anderen verzerrungsfreien Verstärker gelegt? Alles andere gilt
nämlich nicht.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrofan schrieb:
>> Dumme Frage: Könnte man nicht auch Si-Transistoren nehmen?
>
> Die haben höhere Basisspannungen nötig, dann gäbe es ohne
> Schaltungsänderung Übernahmeverzerrungen.
>
Zur vollständigen Vermeidung von Übernahmeverzerrungen hat man doch die
Endstufe mit einem Ausgangsübertrager versehen?? Germaniumtransistoren
haben auch ein Ube. Das wird damit vollständig eliminiert. Bei dieser
speziellen Schaltungsart gibt es keine Übernahmeverzerrungen.

Bei Si-Transistoren, denke ich, wird es genau so funktionieren.
Hauptsache es fließt ein Ruhestrom. Falls ich das Radio zum Laufen
bringe, werde ich das ausprobieren.


> Andere Möglichkeit: NF-Endstufen-IC nehmen.

Kommt nicht in Frage. Will ich nicht haben.
Zudem ist ja auch das Empfangssignal schlecht.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Literat schrieb:

das Eingangssignal bereits verzerrt ist.
>
> Und wie hast Du das festgestellt? Hast Du das Signal vom Eingang auf
> einen anderen verzerrungsfreien Verstärker gelegt?


Ja, mit Kopfhörer abgetastet, Endtransistoren ausgelötet.
Die schlechte Qualität (FM) war deutlich warnehmbar. AM war überhaupt
nicht da.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:


Dazufügen: Nein, ich habe noch kein extra Signal über einen Generator
eingespeist. Ich habe nur den normalen Radioempfang abgehört.
Das mit dem Generator werde ich noch machen, wenn ich den Schaltplan
habe.

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Michael U. schrieb:
>> Hallo,
>>
>> juergen schrieb:
>>>>
>>>> michael_ schrieb:
>>>>> Mein Verdacht wäre da der X700 E20 C30.
>>>>
>> E20 C30 wäre Einweggleichrichter, 20V max. Wechselspannung, 30mA.
>> In Flußrichtung als Stabi war nicht unüblich, 20V dürften 2 Zellen sein,
>> Flußspannung also um ca. 1,2V oder bei einer Zelle ca. 0,6V.
>>
>> Gruß aus Berlin
>> Michael
>
> Ja, den habe ich schon gesehen. Kleines flaches viereckiges Ding.
> Hatte ich schon mal ausgelötet. Der wird es aber wahrscheilich nicht
> sein?


Weil? Weil der hübsch aussah?
Miß die Spannung im Betrieb über dem Ding un schaue ob die bei einem
Vielfachen von 1,2V liegt.

> Die überlege schon die ganze Zeit, ob es vielleicht am
> Ausgangsübertrager liegen könnte. Wicklungsschluß?  Aber das kann ich
> mir nicht denken, da bei den vielen Radios, die ich bisher hatte, nie
> ein kaputter dabei war.

..nein, das ist in einer solchen Endstufe ziemlich unwahrscheinlich.

>
> Ich hatte mal, vor 10 Jahren etwa, die ganzen Elkos gewechselt.
> Spannungs- und Kapazitätenangaben vielleicht verwechselt? Der Aufdruck
> auf den alten Bauteilen ist nicht unbedingt eindeutig, z. B. 3/100 =
> 3uF/100V oder umgekehrt. Da schaue ich noch mal nach.

100V Elkos in dem Ding sind auch unwahrscheinlich, aber die Bezeichnung
ist normalerweise erst Kapazität, dann Spannungsfestigkeit.
>
>
> ...Radiomuseum hat die Herausgabe des Mittelteils der Schaltung
> verweigert... angeblich das Kontingent überschritten. Jetzt muß ich 30
> Tage warten für eine erneute Anfrage. Die zugesicherten 3 Downloads am
> Tag waren auch nicht real. Es gab immer nur zwei und heute gar keinen
> mehr.
> Jetzt stehe ich dumm da ohne den kompletten Plan.
>
>
> Gruß  Jürgen

Das Radiomuseum habe ich schon immer für einen bescheuerten Landen
gehalten. Die haben überall im Web Bilder geklaut mit dem Hinweis man
solle sie doch verklagen wenn man was dagegen hätte (Herr Erb hat Kohle)
und haben Ding wie Copyright einfach ignoriert. Des Weiteren bezahlen
Sie ihre Plazierung bei Google. Eine Suche dort mit "-radiomuseum" bring
meist die deutlich besseren Ergebnisse.

Gruß,
Holm

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Elektrofan schrieb:
>>> Dumme Frage: Könnte man nicht auch Si-Transistoren nehmen?
>>
>> Die haben höhere Basisspannungen nötig, dann gäbe es ohne
>> Schaltungsänderung Übernahmeverzerrungen.
>>
> Zur vollständigen Vermeidung von Übernahmeverzerrungen hat man doch die
> Endstufe mit einem Ausgangsübertrager versehen?? Germaniumtransistoren
> haben auch ein Ube. Das wird damit vollständig eliminiert. Bei dieser
> speziellen Schaltungsart gibt es keine Übernahmeverzerrungen.
>
> Bei Si-Transistoren, denke ich, wird es genau so funktionieren.
> Hauptsache es fließt ein Ruhestrom. Falls ich das Radio zum Laufen
> bringe, werde ich das ausprobieren.
>

..Du willst unbedingt ein verbasteltes Radio?
Empfehlung: Laß das. Es hat früher funktioniert und wird es auch heute
tun.

Ich wundere mich nur wieso der Thermistor aka seltsamer Kondensator
nicht thermisch mit der Kühlfläche gekoppelt ist, denn das sollte er
sein.
>
>> Andere Möglichkeit: NF-Endstufen-IC nehmen.
>
> Kommt nicht in Frage. Will ich nicht haben.
> Zudem ist ja auch das Empfangssignal schlecht.

Aber Siliziumtransistoren willst Du? Komisch.

Gruß,
Holm

Autor: Elektrofan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen (Gast) schrieb:
> Zur vollständigen Vermeidung von Übernahmeverzerrungen hat man doch
> die Endstufe mit einem Ausgangsübertrager versehen??

Die Übernahmeverzerrungen werden durch die Bauteile an der
Mittelanzapfung des eingangsseitigen Transformators T700 vermieden.
U.a. durch die Diode X700.

Autor: Max M. (maxim0)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> ..Du willst unbedingt ein verbasteltes Radio?
> Empfehlung: Laß das. Es hat früher funktioniert und wird es auch heute
> tun.

wer lesen kann ist im Vorteil - die Frage obs auch mit Si statt Ge
funktionierte, kam nicht vom Radiobesitzer, sondern von einem Dritten
(=aka Zaungast) und hat ihre Berechtigung, weil es das sehr wohl gab.

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max M. schrieb:
> Holm T. schrieb:
>> ..Du willst unbedingt ein verbasteltes Radio?
>> Empfehlung: Laß das. Es hat früher funktioniert und wird es auch heute
>> tun.
>
> wer lesen kann ist im Vorteil - die Frage obs auch mit Si statt Ge
> funktionierte, kam nicht vom Radiobesitzer, sondern von einem Dritten
> (=aka Zaungast) und hat ihre Berechtigung, weil es das sehr wohl gab.

Sorry..kann sein. ..und ja das gabs ..auch in dick bis ca. 150W
Ausgangsleitung, z.B. V910 Klasse von ELA Verstärkern von
Musikelektronic Geithain.

Aber das Kofferradio umzubauen wäre Blödsinn, macht mehr Aufwand als es
Nutzen bringt und verbastelt ein historisches Gerät.

Gruß,
Holm

: Bearbeitet durch User
Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrofan schrieb:
> juergen (Gast) schrieb:
>> Zur vollständigen Vermeidung von Übernahmeverzerrungen hat man doch
>> die Endstufe mit einem Ausgangsübertrager versehen??
>
> Die Übernahmeverzerrungen werden durch die Bauteile an der
> Mittelanzapfung des eingangsseitigen Transformators T700 vermieden.
> U.a. durch die Diode X700.

Die Schaltung mit Übertrager hat da erst mal nichts mit zu tun.
Die Transistoren müssen gepaart sein.
Max. der Faktor 1,2.
Je genauer die Übereinstimmung, desto geringer kann der Ruhestrom sein.

Man kann auch den AC188K nehmen, der ist noch etwas robuster.

Si kann man nur nehmen, wenn neu dimensioniert wird.
Vor allem die Temperaturkompensation.
Wegen höherer Stromverstärkung und Grenzfrequenz können Schwingungen
auftreten.

Autor: Elektrofan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Schaltung mit Übertrager hat da erst mal nichts mit zu tun.

Sag' ich doch:

>>  Die Übernahmeverzerrungen werden durch die Bauteile an der
>>  Mittelanzapfung des eingangsseitigen Transformators T700 vermieden.
>>  U.a. durch die Diode X700.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> juergen schrieb:

>
> ..Du willst unbedingt ein verbasteltes Radio?
> Empfehlung: Laß das. Es hat früher funktioniert und wird es auch heute
> tun.

Will ich auch nicht. Das Radio war vorher gut und genau so möchte ich es
auch wieder haben. Da wird nichts verbastelt von mir.
>
> Ich wundere mich nur wieso der Thermistor aka seltsamer Kondensator
> nicht thermisch mit der Kühlfläche gekoppelt ist, denn das sollte er
> sein.
>>
>>> Andere Möglichkeit: NF-Endstufen-IC nehmen.
>>
>> Kommt nicht in Frage. Will ich nicht haben.
>> Zudem ist ja auch das Empfangssignal schlecht.
>
> Aber Siliziumtransistoren willst Du? Komisch.


Nur aus Neugierde. Ich hatte mal den großen Schaublorenz; der hatte
einen Wahnsinns-Sound. Das hat mich umgehauen. Fantastisch. Ich habe das
Gerät leider nicht mehr. Ich weiß auch gerade die Bauform der
Endtransistoren in dem Gerät nicht...also eine Größe unterhalb des
2N3055 (mit den beiden Befestigungslöchern) war es. Ich vermute stark,
daß das Si Transistoren waren. Aber meine Diva will ich nicht zum
Booster umbauen. Die genügt mir, so, wie sie immer war. Der Lautsprecher
läßt eine solche Dynamik sowieso nicht zu.

>
> Gruß,
> Holm

Danke für die Beiträge. Ich werde mir den kompletten Plan besorgen und
mich dann noch mal dranmachen. Ohne Plan hat das keinen Zweck.


Gruß Jürgen

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
[..]
>
>
> Nur aus Neugierde. Ich hatte mal den großen Schaublorenz; der hatte
> einen Wahnsinns-Sound. Das hat mich umgehauen. Fantastisch. Ich habe das
> Gerät leider nicht mehr. Ich weiß auch gerade die Bauform der
> Endtransistoren in dem Gerät nicht...also eine Größe unterhalb des
> 2N3055 (mit den beiden Befestigungslöchern) war es. Ich vermute stark,
> daß das Si Transistoren waren. Aber meine Diva will ich nicht zum
> Booster umbauen. Die genügt mir, so, wie sie immer war. Der Lautsprecher
> läßt eine solche Dynamik sowieso nicht zu.

Du meinst wohl von der Bauform her TO66, die "N3055 sind im TO3 Gehäuse.

TO66 war für Germaniumleistungstransistoren nicht unüblich, in der DDR
währen das GD170,175,180, oder 240-244 gewesen mit denen man auch schon
etwas Leistung eisenlos auf die Lautsprecher bringt.

Gruß,
Holm

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> juergen schrieb:

> Du meinst wohl von der Bauform her TO66, die "N3055 sind im TO3 Gehäuse.

> Holm

Ja, genau! Den meine ich, TO66.

Eben habe ich doch noch den das fehlende Mittelstück des Plans vom
Radiomuseum bekommen.

Dann kann ich ja loslegen. Ich werde mich wieder melden.


Gruß Jürgen

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Eben habe ich doch noch den das fehlende Mittelstück des Plans vom
> Radiomuseum bekommen.

Kriegt man denn da nur kleine Schnipsel zugeteilt?
Da ist doch eh nur wenig drauf bei so einem Kofferradio.

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Eben habe ich doch noch den das fehlende Mittelstück des Plans vom
> Radiomuseum bekommen.

Kriegt man denn da nur kleine Schnipsel zugeteilt?
Da ist doch eh nur wenig drauf bei so einem Kofferradio.

Hier noch eine Diva, scheint ezwas älter zu sein.
Das Konzept ist sicher ähnlich:

https://nvhrbiblio.nl/schema/Blaupunkt_93500.pdf

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochwas.

Der Bezeichnung nach gibt es das bei elektrotanya.

https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html

Der Plan sieht so aus.

Autor: Max M. (maxim0)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab mir den Elektrotanya-Plan angesehen, alle nötigen Messpunkte sind
angegeben.

Richte zuerst die Endstufe(S.20/21). Das Potinetzwerk gehört dazu.
Trenne diese komplett vom Empfangsteil davor, den kannste später
abgleichen. (Normalerweise macht das der Umschalter auf Stellung
Tonabnehmer. (TA TB Q) und das externe Signal kann an der DIN-Buchse
eingespeist werden.

Nach Anleitung an den Transistoren nur im ausgeschalteten Zustand
arbeiten.

Messe und prüfe genau ALLE Bauteile, Transistoren, Elkos, den Selen,
Widerstände, und auch die restlichen C´s , die Wahlschalter, die
vielpolige Vielfach-Umschaltsteckverbindung. Kontakthänger sind nämlich
Fehlfunktionen.

Montiere einwandfreie Vorstufe und Treiber 2x AC122,(E:125,126,151) und
die Endstufen 2x AC117 (E:128K, 153K, 188K) korrekt auf Platine und auf
den Kühlkörper mit Wärmeleitpaste, genauso wie sie waren, die
Platinenrückseite ist tabu. (Fehleinbau und fehlende Kühlung). Die
Transistoren müssen thermisch verbunden sein, wegen Schaltungsdesign.

Dann VOR dem Einschalten und VOR der Ruhestromeinstellung 1 Stunde bei
Zimmertemperatur lagern = im ausgeschalteten Zustand.

Ein Messinstrument (Original war ein Analog-Metrawi mit 15mA-Bereich,
bei DMM dann den 20mA-Bereich) in die gemeinsame Kollektorleitung der
Endtransistoren legen - das ist genau da, wo die schwarze Raute #7 in
der Fig.13 auf Seite 18 (Platine3) eingezeichnet ist, d.h. diese
Verbindung vorher auftrennen.

Ab Seite 6 oben 3x genau lesen und verstehen, dann erst die Spannung 9V
anlegen mit den Augen am Messgerät.

Der Ruhestrom wird mit dem Trimmer R954 eingestellt - nach 1 Minute
Aufwärmzeit soll er  bei 6mA liegen. Falls er hochschnellt, hast Du
etwas falsch gemacht - dann lass jemand heran, ders kann,

viel Erfolg!

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nu übertreibe mal nicht!
Da kriege ich richtig Angst.

Max M. schrieb:
> Nach Anleitung an den Transistoren nur im ausgeschalteten Zustand
> arbeiten.

??? Wie will man denn da messen?

Max M. schrieb:
> und
> die Endstufen 2x AC117 (E:128K, 153K, 188K) korrekt auf Platine und auf
> den Kühlkörper mit Wärmeleitpaste, genauso wie sie waren, die
> Platinenrückseite ist tabu.

Kann man machen, aber Paste gab es damals für sowas nicht.

> (Fehleinbau und fehlende Kühlung). Die
> Transistoren müssen thermisch verbunden sein, wegen Schaltungsdesign.

Nö, wegen der Wärmeabfuhr.

Max M. schrieb:
> Dann VOR dem Einschalten und VOR der Ruhestromeinstellung 1 Stunde bei
> Zimmertemperatur lagern = im ausgeschalteten Zustand.

Übertrieben.

Max M. schrieb:
> Ab Seite 6 oben 3x genau lesen und verstehen, dann erst die Spannung 9V
> anlegen mit den Augen am Messgerät.

Vor allem nicht mit einem NT, was mehrere A kann.
Ein 9V Block (oder orig, 2X Flachbatterie)ist weich genug, damit nichts
passiert.

Max M. schrieb:
> nach 1 Minute
> Aufwärmzeit soll er  bei 6mA liegen. Falls er hochschnellt, hast Du
> etwas falsch gemacht - dann lass jemand heran, ders kann,

Nö, sondern Fehler suchen.
Ist ja keine Raketenwissenschaft.

Autor: Max M. (maxim0)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
[michael, das war nicht an Dich gerichtet, dennoch meine Replik]
michael_ schrieb:
> Nu übertreibe mal nicht!
> Da kriege ich richtig Angst.

Ach ja? Ich übertreibe bewußt, weil dem Radiobesitzer die Erfahrung
fehlt. Du warst doch gar nicht gemeint, kannst aber auch statt Angst zu
kriegen als Unbeteiligter z.B. Dich zurücklehnen, Popcorn geniessen und
zuschauen weil Du ja keinen Schaden hast, wenn ein Anfänger sein Radio
nochmals schrottet.

michael_ schrieb:
> ??? Wie will man denn da messen?

Du gar nicht. Du bist hier auch nicht man, sondern allein der
Radiobesitzer und der kann die Transistoren sehr wohl mit dem Multimeter
oder Transistortester vor dem Einlöten und vor dem Verschrauben messen.

Das ist nämlich die Arbeit am Transistor, nicht das Messen. Genau nach
Anleitung und genau dazu gibt es sie, weil den Röhrentechnikern damals
auch die Erfahrung fehlte und sie zuhauf Transistortechnik schrotteten.
Also gar keine Spannung anlegen beim Löten und bis zum Ruhestromabgleich
nicht. Die Endstufe ist durchs Unterbrechen der Stromversorgung mit dem
Multimeter an der schwarzen Raute #7 geschützt.

michael_ schrieb:
> Kann man machen, aber Paste gab es damals für sowas nicht.

Für Dich vielleicht nicht, für Fabrikanten und Techniker sehr wohl und
sollte man tun, wenn es sie gibt.

michael_ schrieb:
> Nö, wegen der Wärmeabfuhr.

So einfach ist es nicht. Es geht sehr wohl um Design original
beibehalten. Design = Schaltungsentwurf UND Bauteillage. Die wird
bereits bei der Entwicklung berücksichtigt und als Wärmefühler wurden
auch allerlei benachbarte Halbleiter (Dioden und Vostufentransistoren)
in Kompensationsschaltung = Gleichgewicht von Mit-und Gegenkopplung
berücksichtigt.

michael_ schrieb:
> Vor allem nicht mit einem NT, was mehrere A kann.

Vom NT, was mehrere A kann, träumst auch wieder nur Du. In der Anleitung
steht gar nichts davon. Popcorn ;-)

michael_ schrieb:
> Übertrieben.

Nein. Du kannst gern Deine Trial-and-Error-Methode an Deinen Geräten
anwenden, aber Du warst hier wieder nicht gemeint, sondern der
Radiobesitzer ohne Erfahrung.

Es ist gerade bei Ge-Transistoren wichtig, weil die viel instabiler als
Si sind und es zudem in dieser Schaltung gar keinen variablen Widerstand
gibt, der schnell kompensieren könnte. Gerade frisch eingelötete
Ge-Transistoren überhitzen schnell und verfälschen die
Ruhestromeinstellung. Der Besitzer hat schon einmal einen Transistor
geschrottet und muss es nicht nochmals.
Solang die Ursache unbekannt ist, Vorsicht.

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max M. schrieb:
> michael_ schrieb:
>> Übertrieben.
>
> Nein. Du kannst gern Deine Trial-and-Error-Methode an Deinen Geräten
> anwenden, aber Du warst hier wieder nicht gemeint, sondern der
> Radiobesitzer ohne Erfahrung.

Uff, jetzt komm mal wieder runter von deinem Baum!

Deine Belehrungen hast du dir nur angelesen.
Trial-and-Error-Methode, da bist du bei mir an der falschen Adresse.
Ich bin mit Germanen aufgewachsen und habe danach mit viel lernen auch
meine Brötchen in der Branche verdient.

Max M. schrieb:
> michael_ schrieb:
>> Nö, wegen der Wärmeabfuhr.
>
> So einfach ist es nicht. Es geht sehr wohl um Design original
> beibehalten. Design = Schaltungsentwurf UND Bauteillage. Die wird
> bereits bei der Entwicklung berücksichtigt und als Wärmefühler wurden
> auch allerlei benachbarte Halbleiter (Dioden und Vostufentransistoren)
> in Kompensationsschaltung = Gleichgewicht von Mit-und Gegenkopplung
> berücksichtigt.

Vielleicht bist du Lehrer oder in einer Prüforganisation beschäftigt.
Jedenfalls weiß ich, wie 1965 Radios entwickelt und gebaut wurden.

Jedenfalls würde sein Radio innerhalb einer Stunde bei mir wieder
wunderbar spielen.

Autor: Elektrofan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Gerade frisch eingelötete
> Ge-Transistoren überhitzen schnell und verfälschen die
> Ruhestromeinstellung.

Ergo: Die Anschlüsse nicht einlöten, sondern "frisch" verdrillen!

Autor: T.N. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrofan schrieb:
>> Gerade frisch eingelötete
>> Ge-Transistoren überhitzen schnell und verfälschen die
>> Ruhestromeinstellung.
>
> Ergo: Die Anschlüsse nicht einlöten, sondern "frisch" verdrillen!

... oder geeignetes Werkzeug zum Einlöten nutzen:

http://www.bahco-werkzeuge.de/categories/226_980_1214.html

Autor: juergen (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> juergen schrieb:
>> Eben habe ich doch noch den das fehlende Mittelstück des Plans vom
>> Radiomuseum bekommen.
>
> Kriegt man denn da nur kleine Schnipsel zugeteilt?
> Da ist doch eh nur wenig drauf bei so einem Kofferradio.

Heute habe ich noch mal eine Seite vom Gesamtpaket bekommen. Das sind
jetzt insgesamt 6. Mehr gibt' erstmal nicht. Kontingent erschöpft. Aber
das ist auch schon mal was.

>
> Hier noch eine Diva, scheint ezwas älter zu sein.
> Das Konzept ist sicher ähnlich:
>
> https://nvhrbiblio.nl/schema/Blaupunkt_93500.pdf

Ja, so ähnlich, aber doch nicht das Richtige.

michael_ schrieb:
> Nochwas.
>
> Der Bezeichnung nach gibt es das bei elektrotanya.
>
> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
>
> Der Plan sieht so aus.

Schade! Ich sitze hier am Bibliothekscomputer. (Zu Hause habe ich kein
Internet.) Das Runterladen dieses Plans hat leider nicht geklappt, wegen
fehlender Administratorrechte. Schade, der scheint der richtige zu sein.
Ich werde es von woanders erneut versuchen.

Vielen Dank für die ausführliche Hilfestellung. Ich werde das alles noch
mal durchgehen.

Aber es gibt was Neues zu berichten:

Scheint wieder zu funktionieren. UKW ist kristallklar vorhanden und hat
auch genug Power. Ich habe noch mal neue Endtransistoren eingesetzt,
beide mit B=90. Die Gesamtstromaufnahme ist auch wieder normal,
Ruhestrom Endtransistoren 6mA, alles so wie vorgesehen. Für die beiden
AC122 vorweg habe ich ein B von 120 ausgemessen. (Ich hatte übrigens
auch schon an
Wärmeleitpaste gedacht, habe dann aber doch nichts weiter drunter
gemacht, weil vorher da auch nichts davon dran war. Werde ich vielleicht
noch machen?)


Die anderen vorher von mir eingesetzten Transistoren waren vielleicht
auch schon kaputt? Die hatten auch verdächtig viel Stromverstärkung. Den
LW-Bereich muß ich heute Abend noch mal testen. Normalerweise empfange
ich nachts mit der Diva u. a. zwei starke französische Sender in bester
Qualität. Ich hatte ersatzweise ein neues Radio verwendet und mußte
feststellen: Das Ding taugt nichts. Unglaublich, was die Konstrukteure
damals geleistet hatten. Ebenso die Brillianz auf UKW. Ich hoffe nur, AM
ist ebenfalls in Ordnung, was sich heute Abend herausstellen wird.

Statt der zwei 4,5V-Flachbatterieen hatte ich vor einiger Zeit
NiMh-Akkus eingebaut, zusammen mit einer Spannungsüberwachung. Bei
Unterschreitung von 7V blinkt eine starke LED und warnt vor
Tiefentladung. Ich vermute, daß ich bei der Montage irgendwo was
kurzgeschlossen hatte, was die Endtransistoren beschädigt hat und sich
dann erst später bemerkbar gemacht hat. Normalerweise gehen die
Transistoren je nicht von selber kaputt??

Wegen der Nachfragen zur Montage der Endtransistoren noch ein Bild im
Anhang. Da sieht man auch zwei 4mm-Bananenstecker für die Aufladung des
Akkupacks. Ich kann nur empfehlen, die werksseitig montierte Buchse mit
der Unterbrechungsfunktion rauszuschmeißen.

Die Betriebsspannungen werde ich trotzdem noch mal alle kontrollieren.
Allerdings, wenn die Batteriespannung unter 8V absinkt, wird es schon
etwas kritisch mit der Wiedergabe. Ich noch mal nachschauen, ob da
vielleicht was nicht stimmt.

Danke an alle Beteiligten für die Hilfe bei der Fehlersuche. So ein
Defekt hat aber auch eine nützliche Seite. Ich habe viel dazugelernt und
besitze jetzt auch noch den passenden Schaltplan, jedenfalls das
Wichtigste davon. Mit Radiomuseum habe ich mich versöhnt. Hat ja doch
noch geklappt, auch wenn es lange gedauert hat.

Einen Meßsender für AM (selber zusammengebastelt) habe ich, habe damit
aber noch nie abgeglichen. Ich hoffe, daß alles gut ist und ich ihn
nicht einsetzen brauche. Für UKW werde ich zur Kontrolle den
Autoradio-Transmitter einsetzen. Das Ding hat mal 20 Euro gekostet bei
Conrad. Geht bis 5 Meter. Einen Frequenzgenerator und einen Wobbler habe
ich. Damit könnte ich FM kontollieren, und, wenn nötig, glaube ich, auch
abgleichen.
Den Enstufentest, wie angekündigt mit SI-Transistoren, werde ich nicht
machen.


LG Jürgen

Autor: Max M. (maxim0)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ juergen + michael

Danke für die Rückmeldungen, ist ja alles gut

(ein alter Wadlbeisser ;-)

: Bearbeitet durch User
Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kurze Rückmeldung:

Funktioniert alles wieder, wie gewohnt, in der guten Qualität wie früher
- Perfekt. Neu abgleichen war nicht nötig. Jubeln werde ich aber erst
nach einer längeren Testphase. Das habe ich in der Vergangenheit bei
anderen Projekten schon all zu oft zu früh getan.

Wie empfindlich Ge-Transistoren sind, weiß ich jetzt. Aber eine
Ausführung in Si hätte mit der harten Spannung des 4Ah-Akkupacks wohl
auch nicht überlebt, falls es mein Fehler im Zusammenhang mit dem Einbau
der Spannungsüberwachung war?

Ich habe mal gehört, daß Ge-Transistoren über die Zeit auch verschleißen
können. Ist da was dran?

Ein Kuriosum noch:

Wenn ich das Radio an das LNG anschließe, gibt es keinen Empfang auf LW,
schließe ich aber nur den Akku an, sind die starken französischen Sender
(abends) voll da. Wenn ein ganz leichtes Zischen nicht wäre, könnte man
denken, es wäre UKW. Das können sich aber wohl auch nur die Funker
erklären? ...für mich ist das zu hoch.


https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
Den Plan konnte ich auch von anderer Stelle nicht runterladen.
Die wollen vor dem Download "Eier" ins System legen. Klar, daß der Admin
das nicht zuläßt.

Den Plan habe ich aber jetzt schon fast komplett vom Radiomuseum
bekommen.
An einigen Meßpunkten (dunkle Karos) sind die Zahlenmarkierungen nicht
lesbar. Alles andere kann man aber gut erkennen.

Mein Geräte-Ausstattung werde in der nächsten Zeit verbessern, so daß
ich,  falls irgendwann mal erforderlich, auch selber einen Abgleich
vornehmen kann.

Das wäre es dann erstmal.

LG     Jürgen

Autor: soul e. (souleye)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:

> Wenn ich das Radio an das LNG anschließe, gibt es keinen Empfang auf LW,

Was für ein Netzteil nutzt Du denn? Ein klassisches mit schwerem
Brummtrafo und linearer Regelung? Oder einen dieser modernen
Langwellensender? Mit Schaltnetzteilen in der Nähe ist nicht viel mit
Radiosendern unterhalb 30 MHz.

Autor: Holm T. (holm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> Kurze Rückmeldung:
>
> Funktioniert alles wieder, wie gewohnt, in der guten Qualität wie früher
> - Perfekt. Neu abgleichen war nicht nötig. Jubeln werde ich aber erst
> nach einer längeren Testphase. Das habe ich in der Vergangenheit bei
> anderen Projekten schon all zu oft zu früh getan.
>
> Wie empfindlich Ge-Transistoren sind, weiß ich jetzt. Aber eine
> Ausführung in Si hätte mit der harten Spannung des 4Ah-Akkupacks wohl
> auch nicht überlebt, falls es mein Fehler im Zusammenhang mit dem Einbau
> der Spannungsüberwachung war?
>
> Ich habe mal gehört, daß Ge-Transistoren über die Zeit auch verschleißen
> können. Ist da was dran?
>

Ja, die können z.B. anfangen zu Rauschen oder die Stromverstärkung geht
runter, aber das kann passieren, es muß nicht.
"Verschlissene" Silizium PNP Transistoren habe ich erst gewechselt,
waren welche von Tesla (KFY18) die von sich aus anfangen an den Drähten
und dem Gehäuse zu korrodieren..und die Drähte waren durch.

> Ein Kuriosum noch:
>
> Wenn ich das Radio an das LNG anschließe, gibt es keinen Empfang auf LW,
> schließe ich aber nur den Akku an, sind die starken französischen Sender
> (abends) voll da. Wenn ein ganz leichtes Zischen nicht wäre, könnte man
> denken, es wäre UKW. Das können sich aber wohl auch nur die Funker
> erklären? ...für mich ist das zu hoch.
>

Ziehe mal das Powerline Modem vom Nachbarn aus der Steckdose..


>
> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
> Den Plan konnte ich auch von anderer Stelle nicht runterladen.
> Die wollen vor dem Download "Eier" ins System legen. Klar, daß der Admin
> das nicht zuläßt.
>
> Den Plan habe ich aber jetzt schon fast komplett vom Radiomuseum
> bekommen.

Boah ehy, starke Leistung vom "Radiomuseum"!!
Daumen hoch, es geht nicht viel beschissener.

[..]

Gruß,

Holm

Autor: juergen (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
soul e. schrieb:
> juergen schrieb:
>
>> Wenn ich das Radio an das LNG anschließe, gibt es keinen Empfang auf LW,
>
> Was für ein Netzteil nutzt Du denn? Ein klassisches mit schwerem
> Brummtrafo und linearer Regelung? Oder einen dieser modernen
> Langwellensender? Mit Schaltnetzteilen in der Nähe ist nicht viel mit
> Radiosendern unterhalb 30 MHz.

Nein, nein. Mein altes Eigenbau-LNG mit normalem Trafo und linearer
Regelung (LM723). In Bezug auf Störstrahlung hat es damit noch nie Ärger
gegeben.

Autor: Elektrofan (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
> Wenn ich das Radio an das LNG anschließe,
> gibt es keinen Empfang auf LW,

LW-Sender gibt es nicht mehr viele.

Autor: michael_ (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:
> michael_ schrieb:
>> Nochwas.
>>
>> Der Bezeichnung nach gibt es das bei elektrotanya.
>>
>> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
>>
>> Der Plan sieht so aus.
>
> Schade! Ich sitze hier am Bibliothekscomputer. (Zu Hause habe ich kein
> Internet.) Das Runterladen dieses Plans hat leider nicht geklappt, wegen
> fehlender Administratorrechte. Schade, der scheint der richtige zu sein.

??? Hast du keine Freunde?

juergen schrieb:
> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
> Den Plan konnte ich auch von anderer Stelle nicht runterladen.
> Die wollen vor dem Download "Eier" ins System legen. Klar, daß der Admin
> das nicht zuläßt.

Glaub ich nicht. Welche "Eier"?

Du mußt nur abwarten, bis prozessing in Download umschlägt.

Übrigens findest du dort alles aus dem Raupenhaus.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> juergen schrieb:
>> michael_ schrieb:
>>> Nochwas.
>>>
>>> Der Bezeichnung nach gibt es das bei elektrotanya.
>>>
>>> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
>>>
>>> Der Plan sieht so aus.
>>
>> Schade! Ich sitze hier am Bibliothekscomputer. (Zu Hause habe ich kein
>> Internet.) Das Runterladen dieses Plans hat leider nicht geklappt, wegen
>> fehlender Administratorrechte. Schade, der scheint der richtige zu sein.
>
> ??? Hast du keine Freunde?

Wenige und die paar, die ich habe, sind nicht zugegen oder haben keine
E-Mail Adresse und die mit Adresse, würden das nicht machen.
Ich bin auch kein Schüler mehr und dementsprechend habe ich nur wenig
Kontakt zu jungen Leuten.

>
> juergen schrieb:
>> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
>> Den Plan konnte ich auch von anderer Stelle nicht runterladen.
>> Die wollen vor dem Download "Eier" ins System legen. Klar, daß der Admin
>> das nicht zuläßt.
>
> Glaub ich nicht. Welche "Eier"?


Es kommt die Meldung in der Art:
"Sind sie damit einverstanden, wenn wir in Ihrem System eine Änderung
vornehmen?"
Vorher gibt es keinen Download...und ob es anschließend einen Download
gibt, ist auch nicht sicher.

Radiomuseum verweigert mir immer noch die letzten zwei Seiten.

Autor: soul e. (souleye)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:

>> juergen schrieb:
>>> https://elektrotanya.com/blaupunkt_diva_7656400_sm.pdf/download.html
>>> Den Plan konnte ich auch von anderer Stelle nicht runterladen.
>>> Die wollen vor dem Download "Eier" ins System legen. Klar, daß der Admin
>>> das nicht zuläßt.
>>
>> Glaub ich nicht. Welche "Eier"?
>
>
> Es kommt die Meldung in der Art:
> "Sind sie damit einverstanden, wenn wir in Ihrem System eine Änderung
> vornehmen?"

Was hast Du für Viren auf Deinem Rechner? Wenn ich den Elektrotanya-Link
anklicke steht unter dem Vorschaubild "This file is downloadable free of
charge: ...processing...". Fünf Minuten warten, dann steht da
"download", das anklicken und pdf speichern.

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
soul e. schrieb:
> juergen schrieb:

> Was hast Du für Viren auf Deinem Rechner?

Ich sitze hier an einem öffentlichen Computer.
Da sieht das schon mal etwas anders aus.
Und die Seite, die du im Anhang hast, die kann ich auch
empfangen...aber das war's dann auch!

Kannst' ja die PDF mit allen Seiten vollständig herunterladen
und dann ins Forum stellen. Ich wäre dir dankbar dafür.


Gruß Jürgen.

Autor: juergen (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
soul e. schrieb:
?"
>
...Fünf Minuten warten, dann steht da
> "download", das anklicken und pdf speichern.

Fünf Minuten warten??? Wieso das?
Vielleicht war ich aber auch zu ungeduldig?

Autor: michael_ (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
michael_ schrieb:
> Du mußt nur abwarten, bis prozessing in Download umschlägt.

Wie einfach muß man es dir denn sonst noch machen?
Das Bild kannst du doch sehen?

Autor: soul e. (souleye)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:

> Kannst' ja die PDF mit allen Seiten vollständig herunterladen
> und dann ins Forum stellen. Ich wäre dir dankbar dafür.

Genau das habe ich gemacht -- hier
Beitrag "Re: Wer gleicht ein altes Autoradio ab?" im
Anhang. Das Dokument hat 13 Seiten.


juergen schrieb:

> Fünf Minuten warten??? Wieso das?
> Vielleicht war ich aber auch zu ungeduldig?

Ja so lange bis da "download" steht. Sonst ist da nichts zum Anklicken
und demzufolge auch keine pdf-Datei zum Abspeichern.

: Bearbeitet durch User
Autor: juergen (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
soul e. schrieb:
schrieb:
>
>> Fünf Minuten warten??? Wieso das?

...und was machen die innerhalb von fünf Minuten mit dem System?

> Ja so lange bis da "download" steht. Sonst ist da nichts zum Anklicken
> und demzufolge auch keine pdf-Datei zum Abspeichern.

Ich sehe den Button "Download" und den Kommentar: "Download
kinderleicht in nur drei Schritten. So blind bin ich nun auch wieder
nicht.

Aber dann soll ich erstmal einen PDF-Konverter herunterladen...warum?
Zum  Öffnen dieser winzig kleinen PDF??? Das ist doch normalerweise
Sekundensache und geht automatisch.

...und dann lese ich: "Sie haben es gleich geschafft, klicken Sie unten
auf Start". Aber es funktioniert nicht. Ich werde veräppelt;
Was habe ich schon für Zeit damit verplempert!

Wenn das alles so einfach ist, wäre es nett von dir, die PDF selbst
runterzuladen (soll ja so einfach sein) und dann hier ins Forum zu
stellen. Ich wäre auch sehr dankbar.

Erst das Radiomuseum, dann diese komische Seite und dann...na, ja!


Gruß Jürgen

Autor: michael_ (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
juergen schrieb:
> Ich sehe den Button "Download" und den Kommentar: "Download
> kinderleicht in nur drei Schritten. So blind bin ich nun auch wieder
> nicht.
>
> Aber dann soll ich erstmal einen PDF-Konverter herunterladen...warum?
> Zum  Öffnen dieser winzig kleinen PDF??? Das ist doch normalerweise
> Sekundensache und geht automatisch.

Bist du neu im Internet?
Du sollst doch auch nicht die Werbung anklicken!

Sondern wenn processing in Download umkippt, auf "Download" klicken!!!
Auf "Download"!

Autor: juergen (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
...viele Buttons gesehen, alles nur Mögliche ausprobiert
und nichts bei rausgekommen.
Ich bin kein Computer-Freak, aber doch imstande, eine PDF
aus dem Internet herunterzuladen. Das ist mir schon oft gelungen.


LG   Jürgen

Autor: juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie dem auch sei! Ich gehe nicht noch einmal auf diese Seite.

Autor: Achim H. (anymouse)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
juergen schrieb:
> Wie dem auch sei! Ich gehe nicht noch einmal auf diese Seite.

Schade, wenn man weiß, wie sie zu bedienen ist, hat sie viele nützliche
Informationen. Man darf sich nur nicht durch die Werbung ablenken
lassen.

Autor: soul e. (souleye)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
juergen schrieb:

> Aber dann soll ich erstmal einen PDF-Konverter herunterladen...warum?
> Zum  Öffnen dieser winzig kleinen PDF??? Das ist doch normalerweise
> Sekundensache und geht automatisch.

Du wartest bis unter der Graphik das Wort "Download" erscheint. Da
klickst Du drauf. Dann öffnet sich ein neues kleines Fenster, wo oben
"Speichern unter" drinsteht. Da wählst Du den Zielort aus und speicherst
ab. Fertig.

Wenn Du das Programm "Adobe Acrobat Reader" auf Deinem Rechner hast,
kannst Du Dir pdfs ohne jegliche Umwandlung direkt anschauen.



> Wenn das alles so einfach ist, wäre es nett von dir, die PDF selbst
> runterzuladen (soll ja so einfach sein) und dann hier ins Forum zu
> stellen. Ich wäre auch sehr dankbar.

Das ist längst passiert. Du gehts zu diesem Posting weiter oben:
Beitrag "Re: Wer gleicht ein altes Autoradio ab?"

Da ist ein kleinen Bild. Unter dem Bild steht
"blaupunkt_diva_7656400_sm.pdf". Da klickst Du drauf. Dann wird das pdf
im Browser angezeigt. Alternativ kannst Du mit der rechten Maustaste
draufklicken und "Speichern unter" auswählen.  Dann öffnet sich ein
neues kleines Fenster, wo oben "Speichern unter" drinsteht. Da wählst Du
den Zielort aus und speicherst ab. Fertig.

Autor: juergen (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
soul e. schrieb:
. Ich wäre auch sehr dankbar.
>
> Das ist längst passiert. Du gehts zu diesem Posting weiter oben:
...

Vielen, vielen Dank. Da habe ich mal wieder total versagt.

Jetzt sehe ich die PDF komplett...und dann noch in dieser guten
Qualität.

Danke nochmals, das war wirklich nett von dir.


Gruß Jürgen

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
