Öffnen alter OR-CAD Pläne

[Bernd K. (bernd1985)]

Hallo Leute,

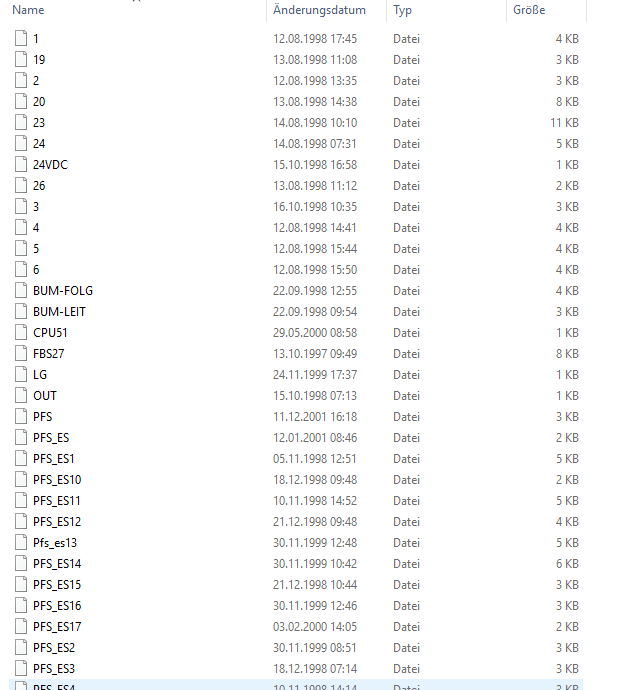

bin wirklich verzweifelt müsste alte OR-CAD Dateien öffnen, hab eine
gebrauchte Maschine gekauft leider war der Elektroschaltplan nicht
dabei.

jetzt habe ich den Schaltplan über unwege Digital bekommen ist aber in
OR-CAD warscheinlich noch in MS-DOS gezeichnet mit der dateiendung
.datei.

kann das noch jemand öffnen,

habe auch die .LIB datei (symbolbibliothek)

es wäre mir sehr geholfen falls das noch jemand öffnen kann.

besten dank für eure Mühe

[Bernd B. (microwave-designer)]

Hallo Namensvetter,

wie groß ist das gesamte Projekt gezipped?

Sende mir einfach Deine e-mail per PM und ich versuche Dir die Dateien
morgen als PDF zu drucken. Ich kann aber nur Schaltbilder, keine
Layouts.

Gruß vom ewigen OrCAD-Nutzer

Bernd

[Michael F. (Gast)]

Hallo Bernd,

ich habe auch gerade mein altes Orcad (1988) reaktiviert. Interessant,
was man mit 18 so entworfen hat, wie rasch man wieder in die Bedienung
hineinfindet und was man mit den winzigen Programmgrößen erreichen
konnte.

Ich stehe als Backup bereit - ebenfalls nur für Schaltungen.

BG, Michael

[Bernd B. (microwave-designer)]

... es ist so, dass ich heute noch meine Schaltungen mit OrCAD zeichne
und die Netzlisten erzeuge. Ich habe dann ein Layout-Programm, das sich
super für Mikrowellenschaltungen eignet. Natürlich alles ohne den
modernen Schnickschnack, wie Autorouter etc. Dafür sind meine
Schaltungen auch nicht so groß und auch nicht so viellagig. Der Vorteil
ergibt sich, wenn ich Eingaben aus lütten Programmen für Geometrien und
Konturen in Form von Zahlenkolonnen einlese. Damit kann ich beliebige
Shapes der Leiterplatte erstellen. Das Layout-Programm hat einmal ein
Student geschrieben. Das Layoutprogramm kann man NICHT kaufen. Es hat
auch so seine Tücken. Ich habe auch nur die exe-Datei für DOS.

Mit einer Batch-Datei erzeuge ich mir dann die modernen Gerber-Daten und
kann sie ohne weitere Comments nach China senden und bekomme alles was
ich aufgeschrieben habe. Das ist alles zwar nicht so modern, aber die
Leiterplattenfirma hat und hatte nie Probleme. ... na ja manchmal doch,
wenn sie die Mikrowellenstrukturen sehen. Dann fragen sie bei den Vias
und anderen Mikrowellen-Schmankerln nach.

Leider ist die Tool-Kette bald obsolet, da ich nur noch einen alten
Rechner mit Parallel-Port für den OrCAD-Dongle habe.

Gruß

Bernd

[Bernd K. (bernd1985)]

Hallo Jungs,

danke für die Hilfestellung hab euch mal beiden eine PN. sendet,

hab leider nicht viel Ahnung con CAD. usw

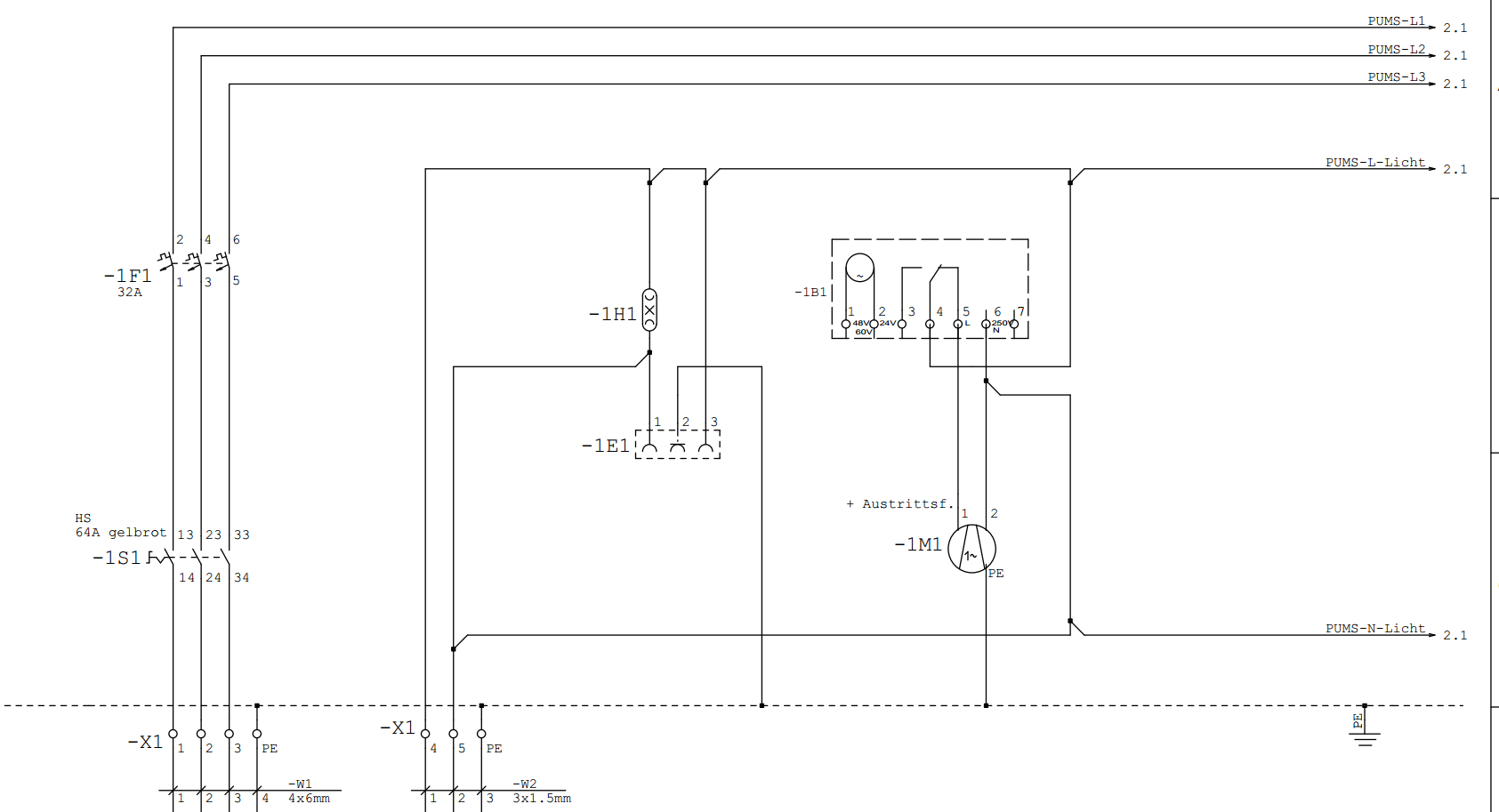

wie im Anhang müsste der plan wohl ca. aussehen.


vielleicht könnt ihr mir euere meinung schreiben,
wäre wirklich für jede Hilfe sehr dankbar.

besten Dank Bernd

[Bernd K. (bernd1985)]

Vielleicht bin ich hier auch nicht ganz richtig gelandet, wegen Platinen
usw.
aber ich weiß wirklich nicht mehr weiter der Plan um den es sich handelt
ist ein Steuer und Stromlaufplan einer Industriemaschine aber ich kenne
leider niemanden der den Plan noch öffnen kann....

[Cora (Gast)]

Bernd K. schrieb:
> wie im Anhang müsste der plan wohl ca. aussehen.

Das sieht mir wie ein Elektro-Schaltplan aus (Schaltschrankverdrahtung
usw.).

Kann OrCAD sowas überhaupt?

Ich kenne OrCAD eigentlich nur als Platinen-Layout-Programm. Also
Schaltplan, Layout, Platinenbestückung usw...

[Michael F. (Gast)]

Hallo Bernd B. (microwave-designer),

bist du mit den Schaltungen weitergekommen? Ich kann sie prinzipiell
öffnen, aber die Erstellung von Screenshots würde sehr mühsam werden.
Ich schätze 1000-3000 Screenshots (Grund: nur Treiber für EGA und
exotische Drucker vorhanden). Geht der Ausdruck für dich schneller?

BG, Michael

[foobar (Gast)]

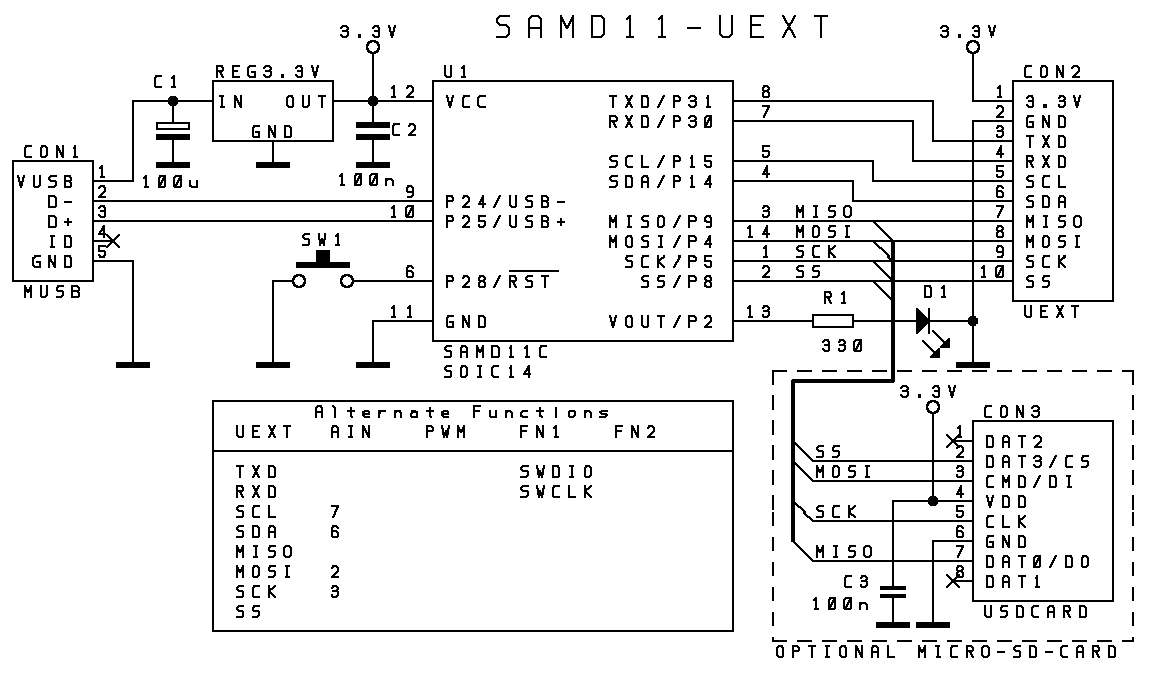

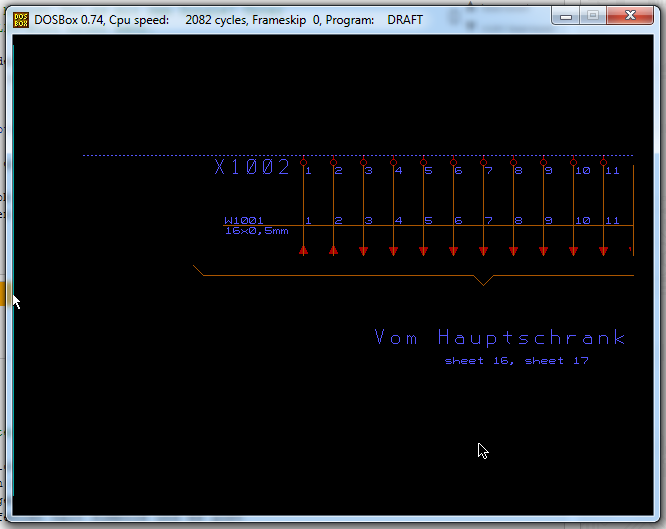

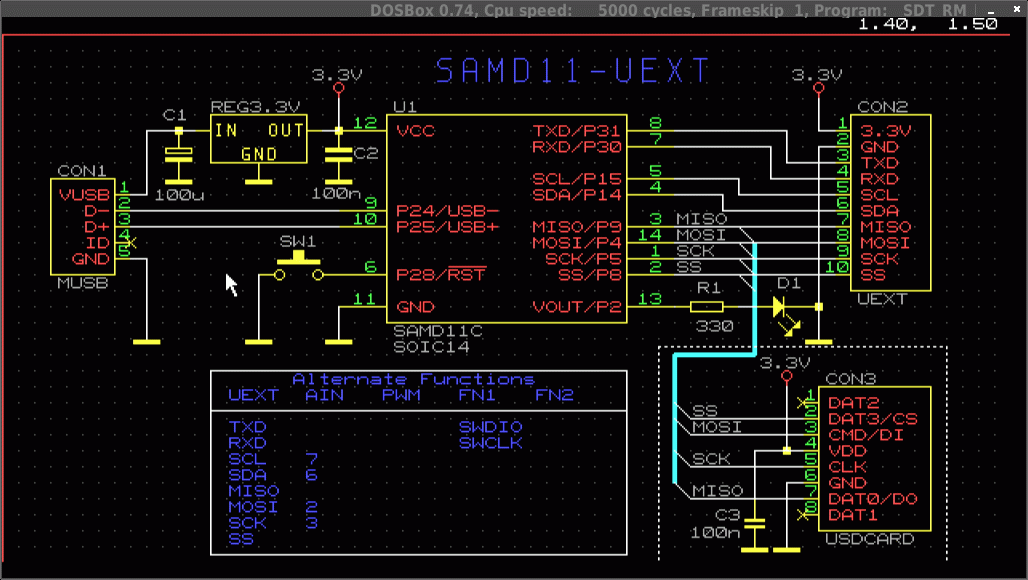

Also bei mir läuft Orcad 386+ problemlos in DOSBox. Um PNGs der
Schaltpläne zu bekommen, drucken in Datei und dann pcl nach png
konvertieren.

[Wühlhase (Gast)]

Cora schrieb:
> Bernd K. schrieb:
>> wie im Anhang müsste der plan wohl ca. aussehen.
>
> Das sieht mir wie ein Elektro-Schaltplan aus (Schaltschrankverdrahtung
> usw.).
>
> Kann OrCAD sowas überhaupt?

Ist zwar etwas vom Thema weg, aber da ich mich darüber auch grad
gewundert habe...

In manchen (vor allem sehr geizigen) Firmen wird ein CAD auf erstaunlich
kreative Art verwendet.

Ich habe mal ein Altium-Projekt gesehen, in der eine Steuerplatine für
einen Prüfstand entwickelt wurde. Zusätzlich wurde die gesamte
Schaltschrankdokumentation mit allen Leistungsschutzschaltern (die auch
noch regelwidrig als Schmelzsicherung gezeichnet waren) und was sonst
noch so dazu gehört als "echte Bauteile" eingefügt in das CAD-Projekt
eingefügt, nebst der Verdrahtung.

Und daraus sollte dann ein Mitarbeiter, der nie eine Schulung für das
CAD bekommen hat, daraus die Platine routen. Das war vielleicht ein
Spaß...

[Michael X. (Firma: vyuxc) (der-michl)]

Cora schrieb:

> Das sieht mir wie ein Elektro-Schaltplan aus (Schaltschrankverdrahtung
> usw.).
>
> Kann OrCAD sowas überhaupt?

Wenn man selber die Symbole anlegt geht fast alles. Ein Verdrahtungsplan
ist ja auch nichts anderes wie ein Schaltplan.

[Bernd B. (microwave-designer)]

@Wühlhase
... es ist nicht immer leicht den Chef zu "überzeugen", "überreden", "zu
führen" - das richtige Wort fehlt noch, ich glaube ich habe es: "zu
motivieren".

@Michael F.
ich benötige noch etwas Zeit, um mit dem Entzippen zu beginnen. Andere
Projekte haben in diesen Minuten Vorrang. Ich melde mich bald.

Gruß

Bernd

[Bernd B. (microwave-designer)]

@Michael F:

Hallo Michael F.,

könntest Du mir bitte kurz erläutern, wie Du das Projekt geöffnet hast?
Ich habe nur Dateien ohne Erweiterungen erhalten und eine Menge
"Angstkopien" von Bibliotheken.

@Bernd K.,

hast Du weitere Dateien, die vielleicht die Erweiterung .dsn oder .opj
oder irgend etwas anderes als Erweiterung haben?

Bei mir scheitert der Einstieg.

Gruß

Bernd

[Michael F. (Gast)]

Hallo Bernd K.,

ich habe dir alle Schaltpläne geschickt. Hoffentlich hat es dein
Postfach ausgehalten.

Hallo Bernd B.,

ich habe wahrscheinlich eine andere Version von Orcad. Meine stammt aus
1988 und meine damaligen Schaltpläne (war ganz lustig, die mal wieder
anzusehen) hatten auch alle keine Endungen.
Ich musste neben den vorhandenen Libraries nur ein paar der vielen .lib
einbinden (abb, abbneu, allg, device und omron). Zum Glück, denn bei
meinem alten Orcad macht man das einzeln über den Konfigurations-Modus.
Damals fehlten viele Komfortfunktionen - trotzdem erstaunlich, was man
mit <100kB großen Programmen machen konnte.

[Bernd K. (Gast)]

Hallo

@Michael F.
 Besten Dank habe alles erhalten!!!
Ich dachte schon das es aussichtslos ist....
Danke das es Leute gibt die sich für andere einsetzten und Helfen!!!!


@Bernd B.

Danke für deine Hilfsbereitschaft!!!


Abschließend nochmals danke für alle die sich Gedanken gemacht haben!!!

Jetzt kann ich die Maschine reparieren!!!


Tschüß

[Bernd B. (microwave-designer)]

@Bernd K.
Gerne, kein Problem.

@Michael F.
Kannst Du mir bitte den Trick verraten, wie Du die Dateien geladen hast?

Interessiert mich jetzt so.

Dann noch die allgemeine Frage: Wie haltet Ihr es mit dem Dongle? Unter
Windows größer XP erreiche ich den LPT-Port nicht mehr.

Gruß in die Runde

Bernd

[Cora (Gast)]

Bernd B. schrieb:
> Dann noch die allgemeine Frage: Wie haltet Ihr es mit dem Dongle? Unter
> Windows größer XP erreiche ich den LPT-Port nicht mehr.

Ich sehe da zwei Möglichkeiten: Entweder eine LPT-Schnittstellenkarte
oder ein Adapter von USB auf Parallel (wobei es auf den Dongle ankommt,
ob der mit dem Adapter funktioniert).

https://www.amazon.de/Desconocido-Adapterkabel-Parallel-Port-schwarz/dp/B000XD1F0S

Der Schnittstellenkarte räume ich die größten Chancen ein.

Oder beim Softwarehersteller fragen, ob er den Parallel-Dongle gegen
einen USB-Dongle tauscht. Manche machen das...

[Michael F. (Gast)]

Bernd B. schrieb:
>
> @Michael F.
> Kannst Du mir bitte den Trick verraten, wie Du die Dateien geladen hast?

Das war der Teil, bei dem gar kein Trick notwendig war. Die Dateien ohne
Endung waren die Schaltungen - einfach den Dateinamen beim Programmstart
oder beim Initialisieren ("q" "i") angeben und schon wird die Schaltung
dargestellt. Ohne passende Libraries fehlen halt Symbole und es gibt
beim Laden entsprechende Warnungen. Auch waren die Schaltungen nicht
hierarchisch.

Problematisch war, dass ich keine sinnvollen Grafik- und Druckertreiber
habe (sondern EGA und Epson FX).

[Bernd B. (microwave-designer)]

Hallo Cora,

danke für den Hinweis! Nun ist das so, dass die ganzen alten
Dongle-Programme einen Lesebefehl direkt ins Register des IC hinten am
Gehäuseblech praktizieren. Das heißt, sie lesen die Speicherstellen
3BCh, 378h oder 278h.

Die alten Dongles sind eigentlich einfache EPROMS gewesen. Es wurde ein
Bitmuster an die Ausgangspins des LPT geschrieben und an den
Eingangsleitungen, die auch Statusleitungen genannt wurden ein Bitmuster
aus dem EPROM gelesen. Die Stromversorgung erfolgte über eine Vielzahl
von Dioden der Ausgangsleitungen. Ja, mindestens ein Bit musste "hight"
sein - nicht der Programmierer, auch wenn sie es häufig waren - damit
das EPROM stromversorgt wurde. Dann gab es noch einen Elko zum Puffern.

Später, nachdem zu viele Nutzer das Prinzip verstanden und nachgeprüft
hatten, ob es wirklich so und unter allen Betriebsbedingungen
funktioniert, wurden die Dongles schlauer und ließen sich nicht mehr so
einfach nachbauen. Das Prinzip ist jedoch gleich geblieben.

Bis Windows XP SP3 kann ich das Register auch für meine Steuerungen
selbst beschreiben und lesen. Danach wird alles über Software verwurstet
und viel schlimmer, die Betriebssysteme verbieten einen direkten Zugriff
auf die Hardware-Register. Das führt manchmal bis zum Bluescreen.

Die ganzen USB zu LPT Adapter bringen nichts, da sie die Speicherzellen
von oben gar nicht besitzen. Jetzt gab es schlaue Programmierer, die die
Speicherzellen virtuell geschaffen und per Software im Speicher
umgeleitet haben (ge-mapped). Das klappt alles nicht bei den alten
Dongles. Es liegt nicht am Dongle, sondern wirklich am Betriebssystem.

In den Tiefen dieses Forums wird das auch andauernd diskutiert.

Wenn nun jemand daher kommt und erzählt "ho ho, das nutze ich und das
geht", dann frage ich doch einmal höflich nach den Randbedingungen und
ob ich aus den Aussagen etwas herausfiltern kann, damit ich es ebenfalls
irgendwie zum Laufen bekomme.

Ich würde mich wirklich freuen, wenn ich das Problem gelöst bekomme.
Denn nicht nur, dass ich damals viele tausend Demark für Software
bezahlt habe, sondern, die modernn Rechner besitzen keine LPT-Ports
(also das runde Blech mit den Pins drin) und die modernen Rechner laufen
mit modernen Betriebssystemen.

Ja, irgendwie bekommt man die alte Software auch unter Virtual PC oder
anderen Emulatoren zum laufen. Aber leider, wo soll ich meinen Dongle
anstöpseln?

Ich kann auch noch von einer Lösung berichten , die einen Dongle
angeblich ausliest, ein Dump auf Festplatte legt und dann per Software
die Anfragen an das Programm bedient. Okay, ich könnte die Lizenz dafür
bezahlen. Aber ich kann mir schwer vorstellen, dass ein Dump wirklich
vollständig erstellt werden kann, um es zu speichern. Wenn ich so einen
Dongle sauber programmieren würde, dann würde ich die Ausgabe von der
Vorgeschichte der Abfragen abhängig machen. Ich meine, frage ich Zelle 7
ab, erhalte ich z. B. das Ergebnis 3. (Die vier Statusleitungen können
ja nur 4 Bit liefern.) Mit Vorgeschicht meine ich, wenn ich erst 9
abfrage und anschließend die Zelle 7, bekomme ich vielleicht "2". ...
usw. oder zweimal die Zelle 7 abfrage vielleicht erst einmal "1" zurück
und dann "13". Wer weiß?

Also die Frage, wie läuft es denn so mit dem modernen Betriebssystem und
dem Dongle ist weiter offen.

Also, Gruß in die Runde

Bernd

[Cora (Gast)]

Bernd B. schrieb:
> die Betriebssysteme verbieten einen direkten Zugriff
> auf die Hardware-Register.

Ja, stimmt. Und damit dürfte vermutlich auch eine Parallelport-Karte
nicht funktionieren.

[Bernd B. (microwave-designer)]

Hallo Michael F.,

solch einen Dinosaurier verwende ich nicht. Versuche Dein Tierchen am
Leben zu halten. Ich verwende eine Version vom 13 Juni 1997 unter
Windows.

Bei mir sagt er:
Unable to load Primary SDT Configuration File
Windows Environment variable ORCADPROJ is not set
Unable to load Primary SDT.CFG

Bei "Import Design" und EDIF fragt er nach den config files mit der
Endung *.cfg.

Beim Import PDIF sagt er "Feature unavailable".

Ich glaube fast, das kostet zu viel Zeit.

Danke und Gruß

Bernd

[Michael F. (Gast)]

Bernd B. schrieb:
>
> solch einen Dinosaurier verwende ich nicht. Versuche Dein Tierchen am
> Leben zu halten. Ich verwende eine Version vom 13 Juni 1997 unter
> Windows.

Die Einschätzung ist richtig. Ich fand das Programm in meinem
Backup-Ordner "\Ganz alt\C_386\".
Wie auch immer, Bernd K. hat jetzt die Schaltungen in gerade noch
lesbarer Form.

Bernd B. schrieb:
> Ich glaube fast, das kostet zu viel Zeit.

Netto war's ein halber Tag. Aber was soll's. Ich bin nun über 40, da hat
man genügend Muße.

[Bernd B. (microwave-designer)]

Hallo Michael,

... ich meinte, dass ich das Problem nicht noch einmal löse, wo es doch
bereits gelöst ist.

Gruß

Bernd
