Forum: HF, Funk und Felder Ein chin. Antennenanalyzer VHF bis UHF, bin begeistert. :-)


Autor: Frank Norbert Stein S. (franknstein)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Moin, moin,

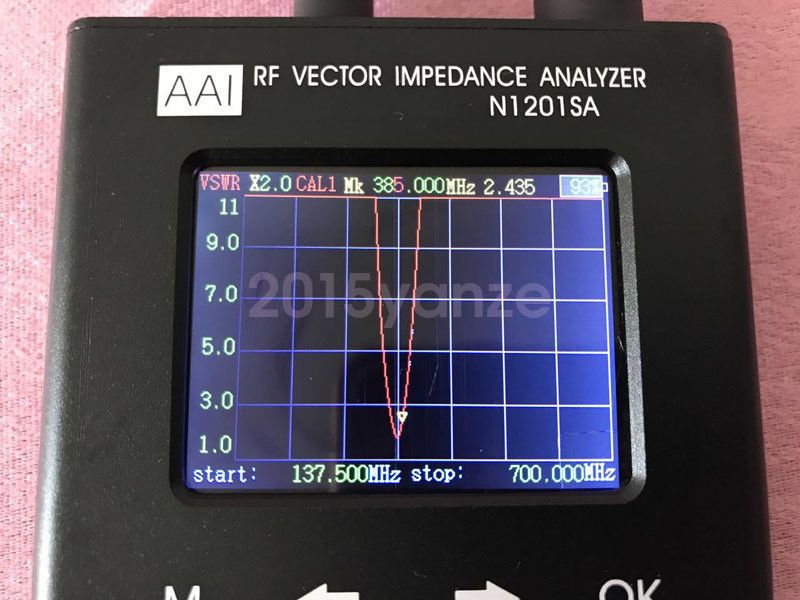

ich möchte mal etwas berichten, nämlich dass ich mir kürzlich den
im Bereich von knapp 140 bis zu 2700 Mhz einsetzbaren Antennenanalyzer
N1201SA (N2061S gibts auch) mit Farbdisplay und eingebautem LiIon-Akku
zugelegt hatte.

Das Teil ist, wie ich finde, ein absoluter und vor allem bezahlbarer
Knaller für Freunde des experimentellen Antennenbastelns im Bereich VHF
bis UHF.

Da ich zu faul bin, hier detailliert alle meine Erfahrungen mit diesem
Teil zu beschreiben,  verweise auf einen Schweizer Funkfreund:

Youtube-Video "#191 Optimizing Antennas using a cheap N1201SA VNA (Vector Impedance Analyzer), LoRa, Review"

der mit einfachem, aber lustig gefärbten schweizer Englisch diesen
Analyzer detailliert in einer guten Viertelstunde ausführlich beschreibt
und damit meine eigenen Eindrücke bestätigt.

Ich nenne ganz bewusst keine Verkäuferinformationen, denn ich bin
hierbei weder am Vertrieb, noch sonstwie beteiligt und möchte mich nicht
eines solchen Verdachts aussetzen. Die o.a. Typbezeichnungen sollten
genügen, nicht wahr?

Ich wollte lediglich meine Info weitergeben, denn vielleicht könnte sie
auch den einen oder anderen Funkamateur, oder auch Wlan-Freund helfend
interessieren.

Gruß
Frank

: Bearbeitet durch User
Autor: Funkie (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Frank Norbert S. schrieb:

> N2061S gibts auch

Und wo?

Beim N1201SA fehlt eine Speicherfunktion, IMHO.

Autor: my2ct (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
32€ Versandkosten für so einen N1201SA ist allerdings schon etwas frech,
aber wohl Bestandteil der Gesamtkalkulation ;-)
https://www.ebay.de/i/183427451898

Autor: Lothar M. (zwickel)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
my2ct schrieb:
> aber wohl Bestandteil der Gesamtkalkulation ;-)

Yep, so isses bei vielen Chinesen.

Manche betreiben auch ein Lager in Deutschland, da sind dann alle
Abgaben an den Zoll schon eingerechnet und die Lieferzeit ist auch
kalkulierbar, z.B.
Ebay-Artikel Nr. 122835854034

Ich finde den Preis absolut in Ordnung und angeregt durch diesen Thread,
werde ich mir das Dingens ebenfalls zulegen.
Ich bin ausgesprochener Antennbau-Enthusiast und muss sowas unbedingt
haben :)

Autor: Dieter F. (jim_quakenbush)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar M. schrieb:
> Ich bin ausgesprochener Antennbau-Enthusiast und muss sowas unbedingt
> haben :)

Dann schau mal da hin:

http://www.wkiefer.de/x28/EU1KY_AA.htm

Dazu gibt es auch entsprechende Threads, z. B.:

Beitrag "Antennenanalysator nach EU1KY"

Das Teil finde ich interessanter und  will es mal bauen/ausprobieren.
Ich bin kein Enthusiast - aber interessiert :-)

Autor: Lothar M. (zwickel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke Dieter, für den Link.

Sieht hochinteressant aus. Muss ich mir mal in Ruhe rein ziehen, dauert
ein Weilchen :)
Auf den ersten schnellen Blick, scheint das Gerät eher für die kurze-
und das Chinesengerät für die Ultrakurze Welle geschaffen zu sein.
Möglicherweise werde ich beide brauchen.

Die kommenden Winterabende sind gerettet :)

Autor: Dieter F. (jim_quakenbush)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar M. schrieb:
> Auf den ersten schnellen Blick, scheint das Gerät eher für die kurze-
> und das Chinesengerät für die Ultrakurze Welle geschaffen zu sein.

Ja - mich interessieren eher die längeren Wellen ... und geeignete
Antennen dazu.

Autor: herbert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Preis ist sicher verlockend. Ich habe gerade knapp 190 Euro inkl.
besserem SOL Kalibrier-Satz für einen VA5 ausgegeben.
Mir ist natürlich wichtig, dass das Teil über die komplette Mess
Bandbreite korrekte Werte anzeigt. Nach eingeben des
"Kalibrier-Modelles"welches mit der SOL Hardware mitgeliefert wurde und
anschließender SOL Kalibrierung ist das VSWR bei 600 MHz an 50 Ohm bei
1,02.
Der im Bausatz mitgelieferte bis 100 MHz gedachte hat bei 600 MHz 1,16.
Er scheint im Vergleich besser zu sein, als alles was man so bis 500
Euro sonst noch kaufen kann. VA4 und VA5 wurden schon öfter im Vergleich
mit R&S Equipment beschrieben wo beide Teile sehr ähnliche bis gleich
Ergebnisse bei verschiedenen Messungen lieferten.

Autor: Lothar M. (zwickel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin ein Fan von SDR und  mich interessieren auch Bereiche ausserhalb
der AFU-Bändern.

Deshalb habe ich mich schon geraume Zeit mit dem Bau von LogPDAs
beschäftigt.  Diese Antennen sind etwas kritisch einzustellen, sowohl
was Boom- alsauch Strahlerabstand angeht.

Als Hobbyist stehen mir leider keine teuren kommerziellen Messgeräte zur
Verfügung.
Dieses Gerät ist für  mich preislich im grünen Bereich und wird mir beim
Abstimmen eine grosse Hilfe sein.

Autor: Alex W. (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
herbert schrieb:
> Der Preis ist sicher verlockend. Ich habe gerade knapp 190 Euro inkl.
> besserem SOL Kalibrier-Satz für einen VA5 ausgegeben.
> Mir ist natürlich wichtig, dass das Teil über die komplette Mess
> Bandbreite korrekte Werte anzeigt.

Die Frage ist aber: braucht man so etwas? Was nützt es, wenn man die
KW-Antenne beim Vermessen auf exakt 3,72509 MHz mit 51,25 Ohm hat, wenn
der Regen drei Stunden später das Ergebniss einem versaut?

Autor: Frank Norbert Stein S. (franknstein)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:
> wenn der Regen drei Stunden später das Ergebniss einem versaut?

Tolles Argument! Dann wartest du eben bis es wieder trocken ist, oder
wohnst du im Regenwald?  :-)

Noch mal zu den Analyzern:
Den anderen, Typ N2061S, habe ich nur bei Ali direkt aus China gefunden,
leider >200€, dafür kurzwellentauglich, 1- 1300MHz.

An dem von mir beschriebenen Analyzer habe ich eine kleine Änderung
vorgenommen:
Dreht man am obigen Knopf (Drehencoder) z.B. rechts herum
(Uhrzeigersinn), dann verringert sich bei numerischen Eingaben der Wert.
Linksdrehen erhöht die Werte.

Das hat mich genervt, deshalb kurzerhand den Löterich geschwungen und
die Encoderanschlüsse vertauscht. Nun ist es intuitiv für mich richtig.
Rechts drehen = mehr, links herum = weniger.

Gruß
Frank

Autor: herbert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:
> Die Frage ist aber: braucht man so etwas? Was nützt es, wenn man die
> KW-Antenne beim Vermessen auf exakt 3,72509 MHz mit 51,25 Ohm hat, wenn
> der Regen drei Stunden später das Ergebniss einem versaut?

Meine magnetische Loop Antenne für Kurzwelle "lebt" ja auch mit
Temperatur und Luftfeuchtigkeit obwohl sie im Dachboden hängt. Das ist
weiter nicht schlimm ... weißt ja 6 db bringen nur 1 S -Stufe.
Aber es gibt genug andere Einsatzmöglichkeiten für so ein Teil wo es
dann schon wichtig ist genaue Werte zu haben. Das wichtigste ist beim
experimentieren in Sachen "Anpassung" ist das nachweisen können, ob sie
besser oder schlechter geworden ist.;-) Sonst macht experimentieren
keinen Spaß.
Ich denke dabei zb. an das erstellen einer frequenzabhängigen Korrektur
Tabelle für meinem Eigenbau Leistungsmesser. Mehr als +- 1-2% bezogen
auf die Leistung ,sollte die nicht beinhalten.
