Frequenz vervielfacht IC

Der Peter Gast 24.09.2018 18:54 #5566640

Lesenswert?

•

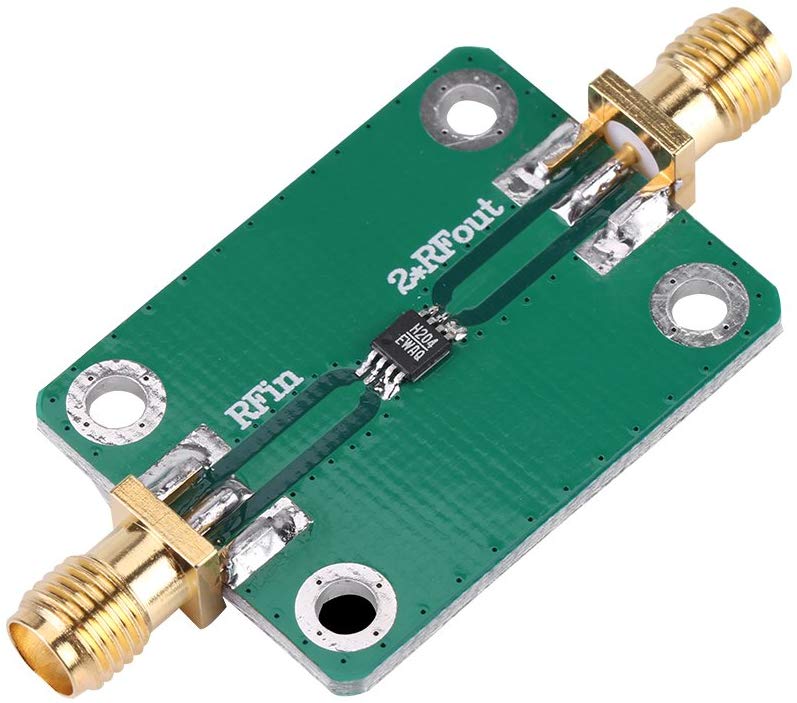

Hallo liebes Forum, was ist dies für ein Bauteil, siehe Bild. Ich habe
das Teil bei Amazon gefunden als ich nach Frequenz Multiplier gesucht
habe. Dieser geht von 4-8GHz und gibt dann 8-16GHz raus. Ich wüsste
gerne mehr über diesen Baustein, bin aber selbst muss ich leider sagen
zu blöd zum googlen...

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Der Peter Gast 24.09.2018 18:58 #5566647

Lesenswert?

•

▲
▼

Ich habe das blöde beschrieben, ich meine den Chip H204 EWAQ...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 24.09.2018 19:04 #5566654

Lesenswert?

•

▲
▼

http://www.analog.com/media/en/technical-documentation/data-sheets/hmc204ms8g.pdf

Package Marking H204 XXXX

Antwort Zitieren Bearbeiten Löschen Beitrag melden

c-hater Gast 24.09.2018 19:09 #5566661

Lesenswert?

•

▲
▼

Christoph db1uq K. schrieb:

>
http://www.analog.com/media/en/technical-documentation/data-sheets/hmc204ms8g.pdf
>
> Package Marking H204 XXXX

Da steht allerdings über das Funktionsprinzip eher nix drinne und
vermutlich war genau das, was der TO eigentlich wissen wollte.

Ich würde mal tippen: RLCD-Netzwerk. Wobei für die Frequenzverdoppelung
im Kern natürlich allein die Dioden zuständig sind.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Absolut Nicht Der Peter Gast 24.09.2018 19:23 #5566666

Lesenswert?

•

▲
▼

c-hater schrieb:

> Da steht allerdings über das Funktionsprinzip eher nix drinne und
> vermutlich war genau das, was der TO eigentlich wissen wollte.

Dasteht drin, das sie die selbe Technologie wie die f**ing HITTITE MMIC
MIXERS verwenden.

Vielleicht sollte man mal da schauen, nur mal so als Vorschlag.
http://www.go-gddq.com/down/2012-04/12041619251220.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

c-hater Gast 24.09.2018 19:39 #5566680

Lesenswert?

•

▲
▼

Absolut Nicht Der Peter schrieb:

> Vielleicht sollte man mal da schauen, nur mal so als Vorschlag.
> http://www.go-gddq.com/down/2012-04/12041619251220.pdf

Tja, und was steht da drinne: Es handelt sich (wie aus physikalisch
naheliegenden Gründen sowieso zu vermuten war) um einen Diodenmischer.

Die einzige Besonderheit ist die Verwendung von Galliumarsenid-Dioden.
Das war's auch schon.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Der Peter Gast 24.09.2018 20:16 #5566720

Lesenswert?

•

▲
▼

Hallo Liebe Leute, ihr seid großartig!
Ich habe mir dieses Beispiel-Layout im Datenblatt angeschaut, warum hat
es da einen  Knick?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 25.09.2018 08:14 #5566992

Lesenswert?

•

▲
▼

Das ist einfach ein Doppelweggleichrichter für Mikrowellen. Wenn ich
50Hz Netzspannung auf einen Brückengleichrichter gebe, kommt am Ausgang
eine 100Hz-Schwingung heraus, nicht ganz sinusförmig aber spektral
gesehen doch die Hauptsache.

https://ww2.minicircuits.com/app/DOUB9-2.pdf
FAQ zum Thema frequency multiplier

https://ww2.minicircuits.com/WebStore/Multipliers.html
die Produktpalette von Mini-Circuit dazu

Die Platine sollte vermutlich in irgendein Standardgehäuse passen und es
war noch soviel Platz. Das IC sitzt so jedenfalls genau in der Mitte.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
