Forum: Markt [V] CNC2418 Platinenfräse mit ER11 ausgeschliffen + 10 Gravierstichel + Probing-klemmen


von Paul H. (powl)



Lesenswert?

Hi,

begeistert vom Thema CNC-Fräsen verkaufe ich meine Einsteigerfräse
zugunsten der Anschaffung eines größeren Modells nun wieder.

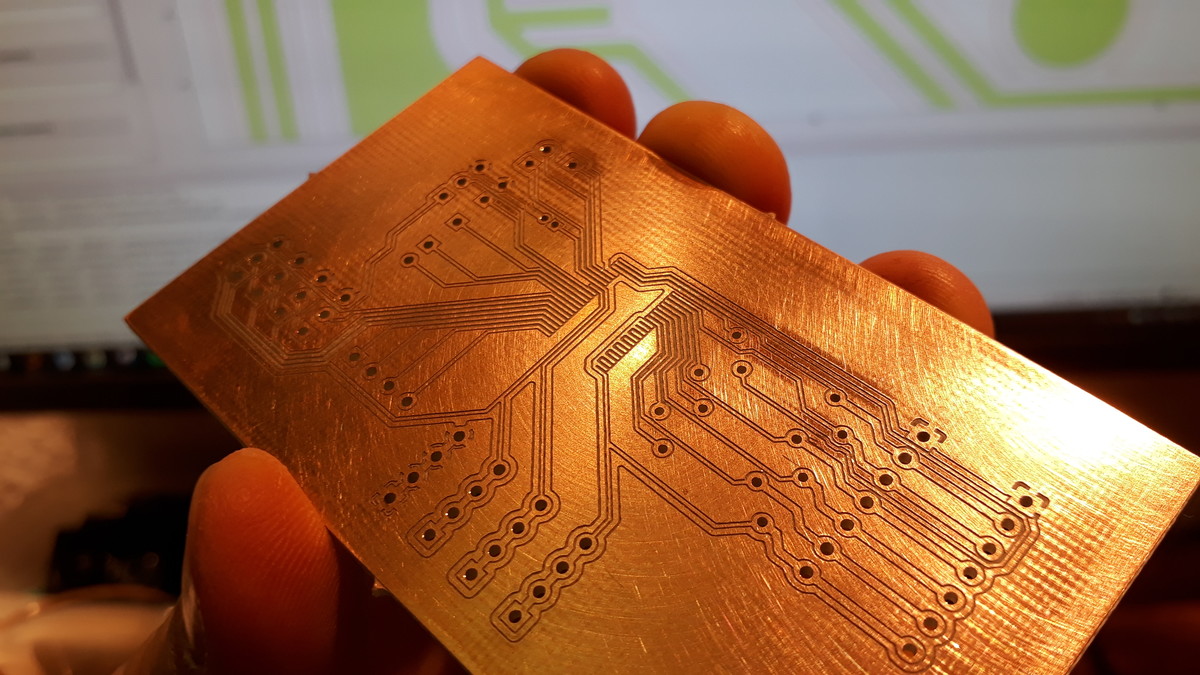

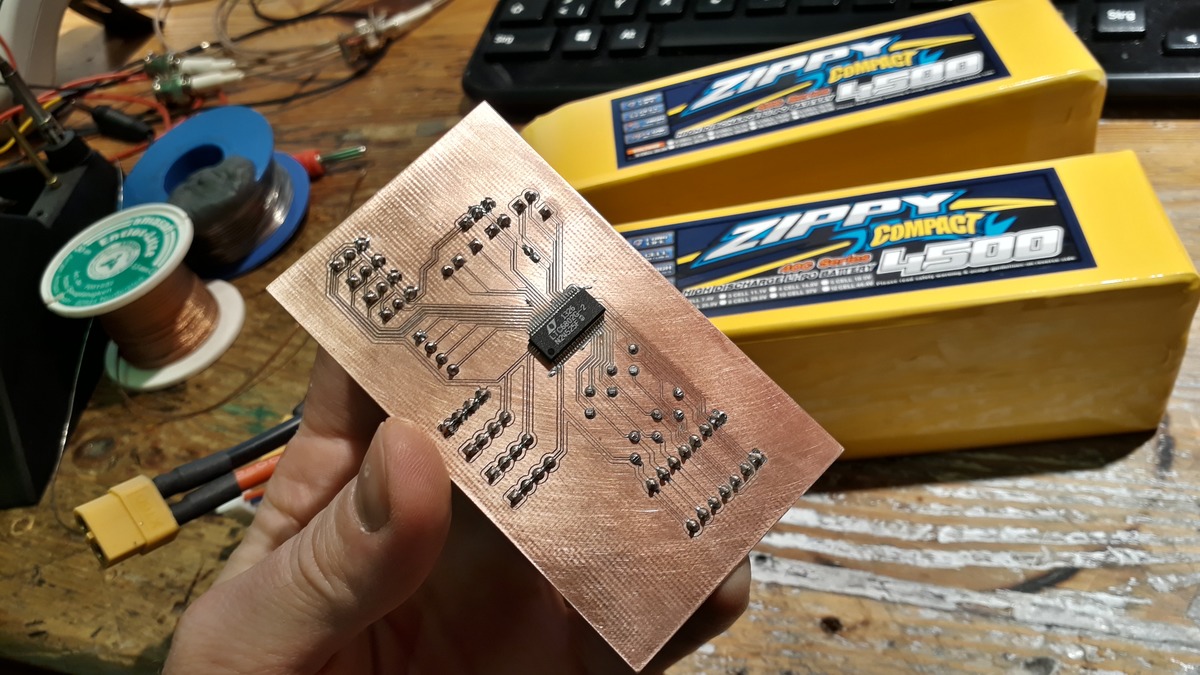

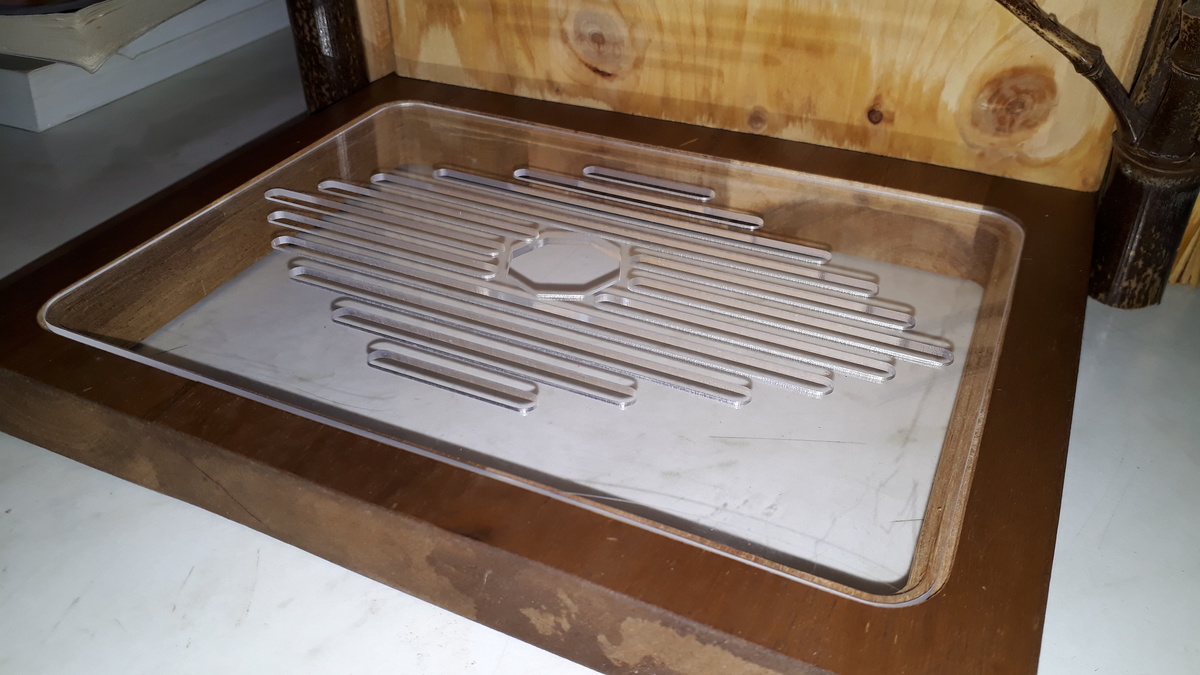

Die Fräse eignet sich hervorragend zum Platinengravieren und auch zum
gelegentlichen Fräsen von Holz/Kunststoff für kleinere Bastelprojekte
(z.b. Frontplatten, Ausschnitte in Gehäuse,..), nimmt dabei nicht viel
Platz auf dem Basteltisch weg und arbeitet angenehm leise. Ich bin davon
echt begeistert.

Mit dabei sind Netzteil (benötigt noch ein Eurostecker-Kabel!),
Mikro-USB Kabel, 10pcs Gravierstichel 20° 0.1mm, selbstgebasteltes
Probing-Kabel zum Abtasten der Höhe auf Werkstücken (extrem wichtig beim
Platinengravieren!). In der ER11 Aufnahme befindet sich eine 3.175mm
Spannzange.

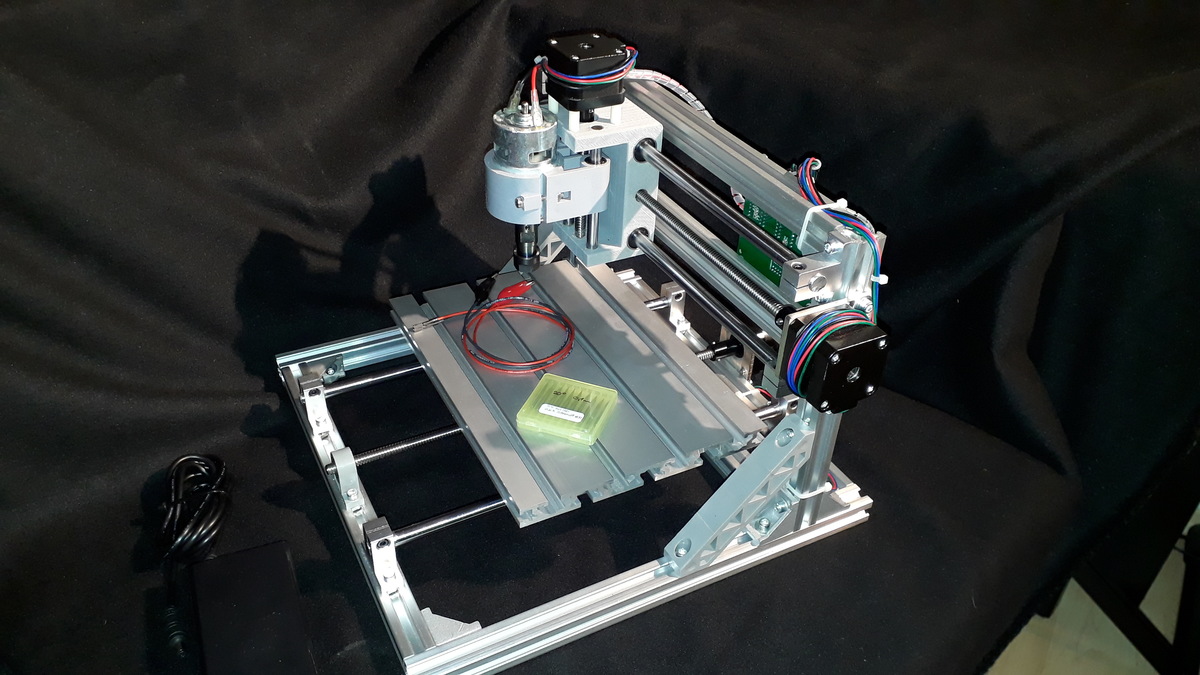

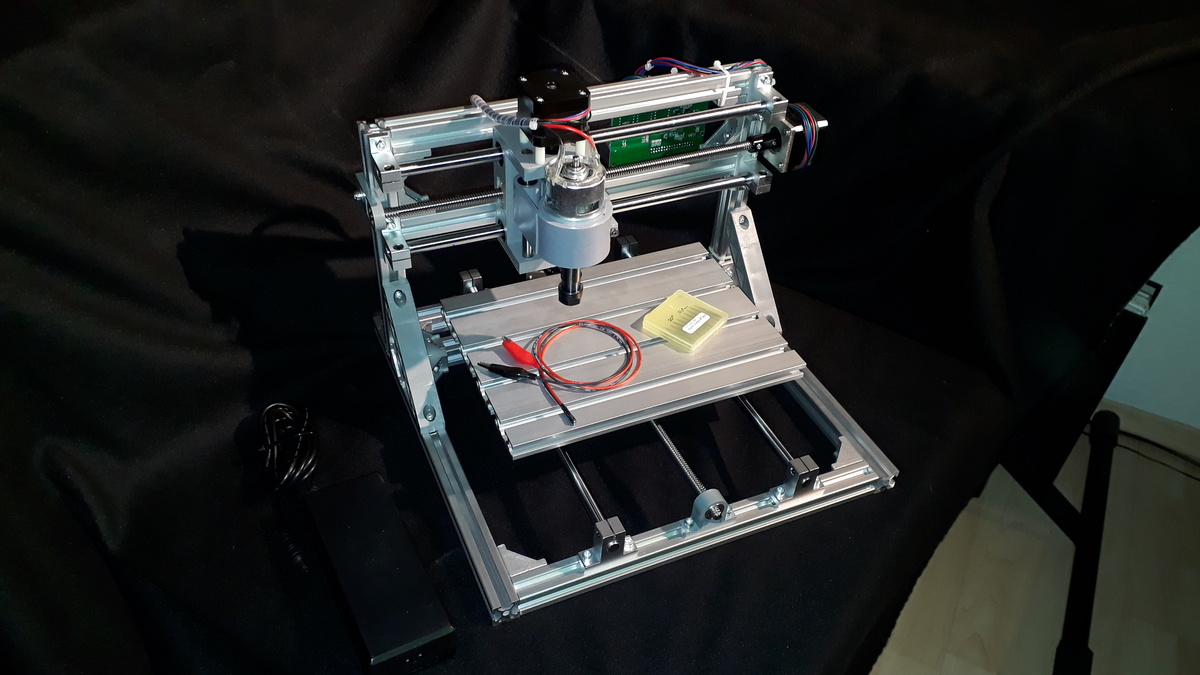

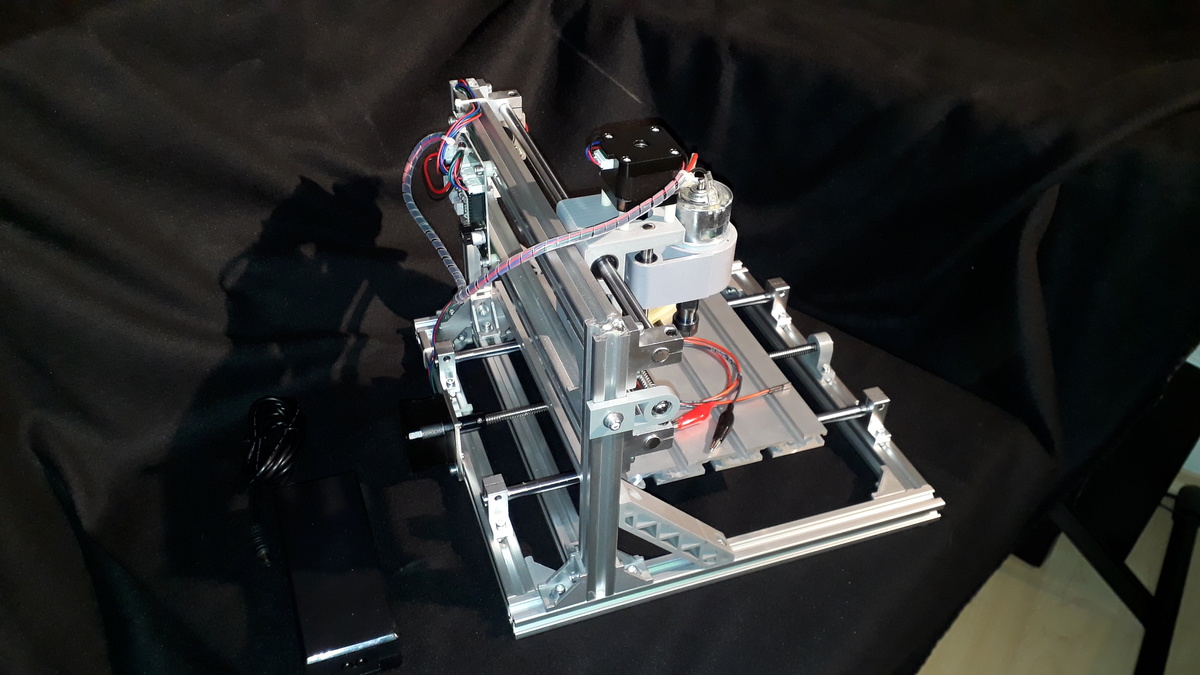

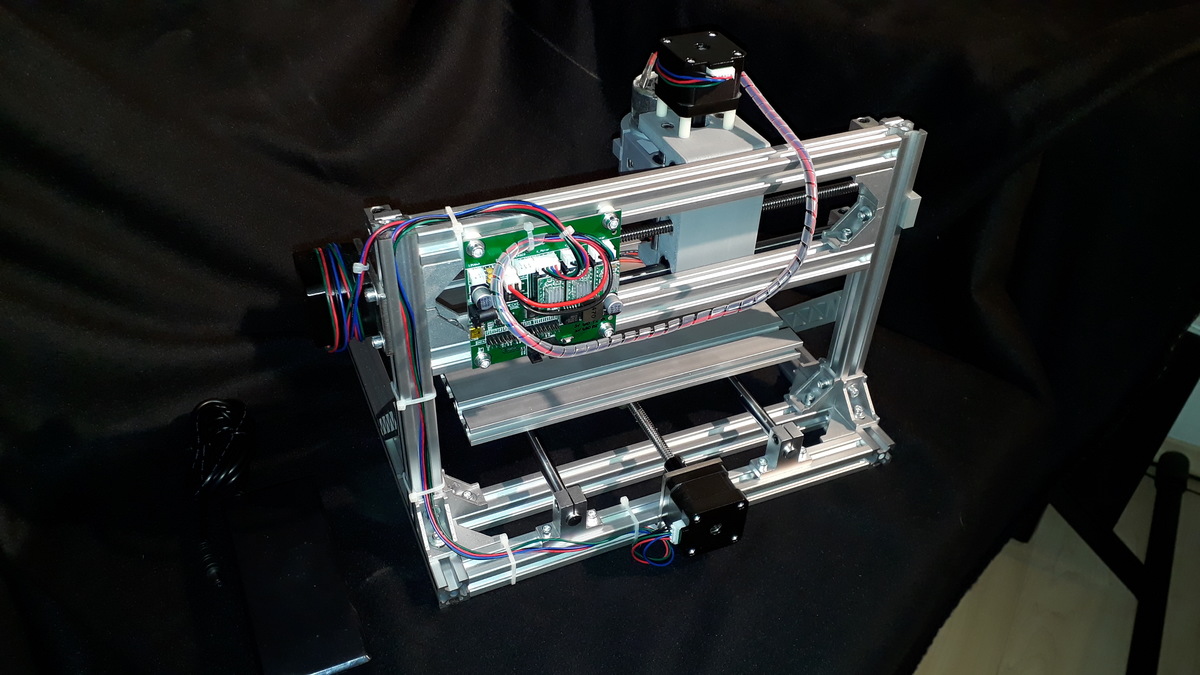

Die Fräse ist im Gegensatz zu denen, die man direkt bei eBay und co
bestellen kann bereits komplett fertig aufgebaut, erprobt und

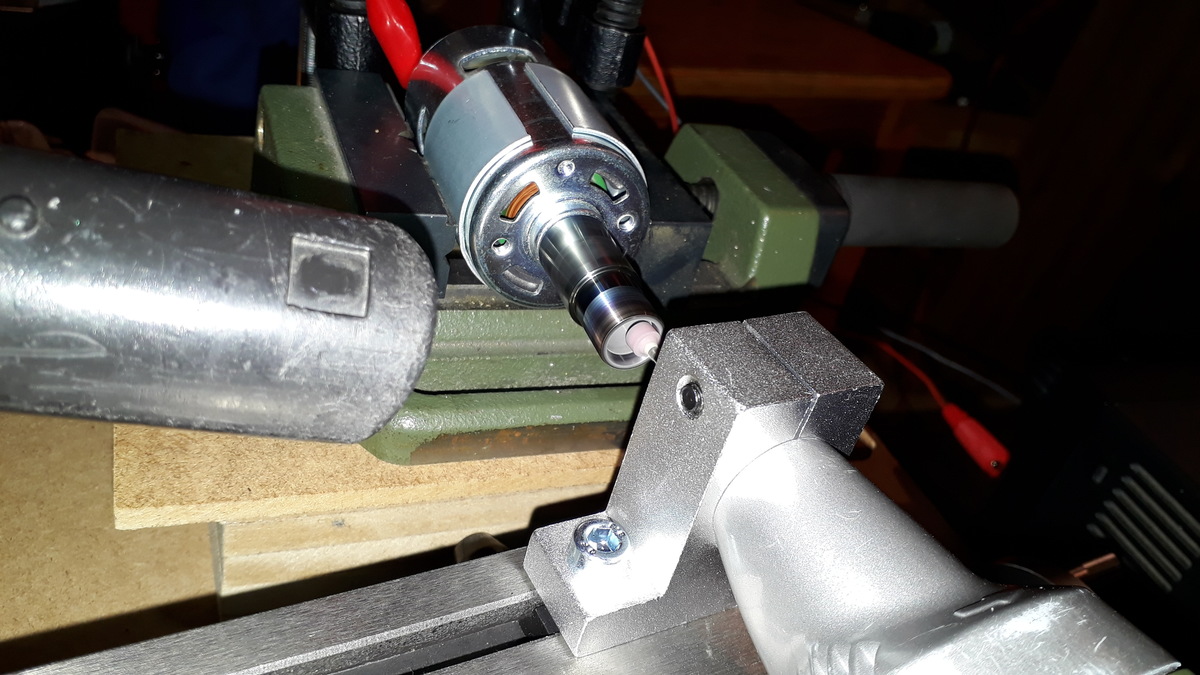

betriebsbereit. Die ER11-Aufnahme habe ich eigenhändig auf <5µm
Rundlaufgenauigkeit im Innenkegel ausgeschliffen was zum gravieren
unabdingbar ist.

210€ Festpreis inkl. versichertem Versand via DHL.

Auf dem Controller ist GRBL vorinstalliert. Zum Platinenfräsen benötigt
man noch eine Steuerungssoftware dafür, ich empfehle Candle
(https://github.com/Denvi/Candle), allein wegen des Height Map features.
Zur Erstellung des G-Codes aus Gerberdaten habe ich FlatCAM verwendet
(http://flatcam.org/). Auf der Rückseite des Controllers sind die RX/TX
Pins rausgeführt, ich habe die Fräse einfach mit einem HC-05 Bluetooth
Modul angesteuert und hatte dadurch überhaupt keinen Kabelsalat.

Als routinierter Anwender muss man weniger als 15 Minuten Aufmerksamkeit
in die Erstellung einer kompletten Platine investieren.

lg Paul

: Bearbeitet durch User
von Paul H. (powl)


Lesenswert?

Reserviert

von Paul H. (powl)


Lesenswert?

Und verkauft!

von Gibts N. (schneeblau)


Lesenswert?

Was kaufst du dir denn als Nachfolger?

Grüße

von Paul H. (powl)


Lesenswert?

Eine CNC3040T. Genaugenommen habe ich die sogar schon :-)

https://www.ebay.de/itm/372487374880

von Matthias L. (limbachnet)


Lesenswert?

Oha. Den kleinen Selbstbau hattest du ja super hinbekommen, der Neukauf
wird als Bastelprojekt wohl einige Zuwendung erfordern, bis er
vergleichbare Ergebnisse liefert. Aber das ist dir vermutlich selbst
schon klar.

Man sieht bei der 3040 auf all den Fotos nur eine Spindel, nämlich die
für die Z-Achse - und das ist eine Trapezspindel. Wenn die x- und
y-Achse auch damit bestückt sind, dann gibt's Umkehrspiel. Die
Rundführungen sind freischwebend und nicht unterstützt, genau wie bei
deinem Selbstbau - aber jetzt sind sie deutlich länger und hängen daher
auch stärker durch. Und die Seitenwangen können IMHO eine Verstärkung
vertragen.

Viel Spaß beim Basteln, toi, toi, toi! Ein Foto des endgültigen
Zustandes und einer Bearbeitungs-Probe fände ich schön.

Edit: Ich seh' grad, deine alten Spindeln waren auch keine
Kugelrollspindeln, oder? Dann ist das mit dem Umkehrspiel ja nicht neu.

: Bearbeitet durch User
von Paul H. (powl)


Lesenswert?

Danke für die Blumen :-)

Also die 3040 habe ich ja schon hier und ausgiebig begutachtet. Hier
müssen sogar nur noch die Schrittmotoren montiert werden, der Rest ist
fertig. In der Praxis muss man aber überall noch mal ein bisschen
nacharbeiten und hier und da besser ausrichten. Die Linearwellen sind
nicht unterstützt aber dafür auch doppelt so dick. Dadurch ist die 3040
sogar wesentlich stabiler als eine 2418. Tatsächlich sind bei der 3040T
(im Gegegensatz zur 3040Z) nur Trapezgewindespindeln verbaut. Die sind
allerdings spielfrei, da die verbauten Muttern für eine
Umkehrspielkompensation sorgen. Das wird leider nicht ewig halten aber
für den Anfang ist es ganz brauchbar. Sobald eine Achse Umkehrspiel
bekommt werde ich auf Kugelumlaufspindeln umrüsten.

Die niedliche Desktopfräse werde ich aber vermissen :-D

von Frank G. (frank_g53)


Angehängte Dateien:

Lesenswert?

Paul H. schrieb:
> Die niedliche Desktopfräse werde ich aber vermissen :-D

Die hat es gut bei mir :)

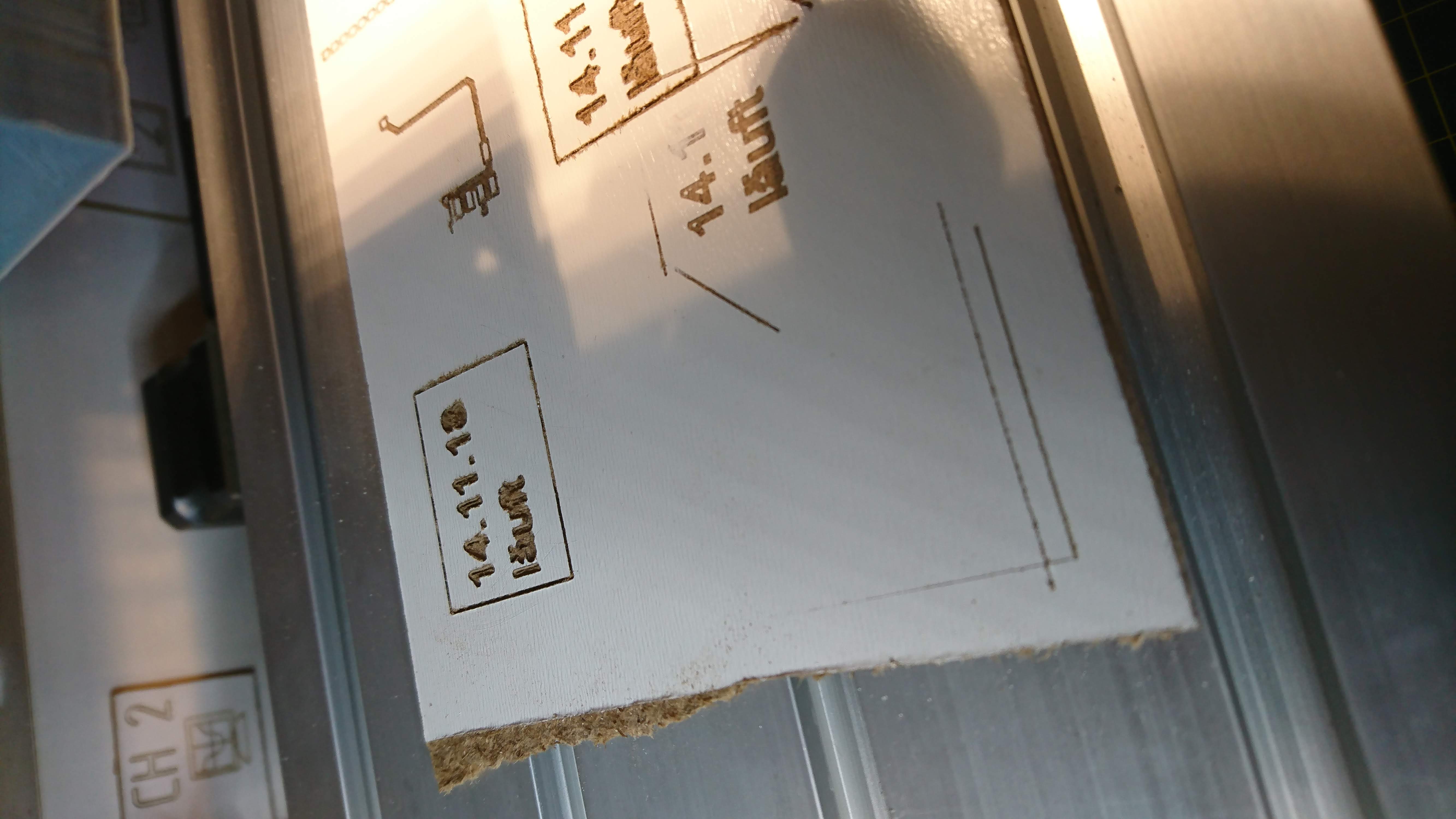

Habe sie mal eben schnell getestet, alles gut.
Toolchain: Inkscape > Flatcam > Candle.

Um die Grundlagen zu erlernen, reicht das Maschinchen locker aus.

Gruß
Frank

von Paul H. (powl)


Lesenswert?

Super, freut mich! Viel Spaß damit :-)
