Hallo,
nutze den Player nur, um gelegentlich mal CDs über meinen Verstärker
abzuspielen. Gestern wollten wir mal einen Film auf DVD ansehen und
Audio zusätzlich über den Verstärker ausgeben. Dazu wurde TV und Player
mit einem Scart-Kabel verbunden.
Irgendwie brummte da was leicht, später bin ich der Sache dann auf den
Grund gegangen. Ergebnis: Wenn ich das Scart-Kabel am Player ausstecke,
ist das Brummen weg. Dazu kann der TV auch ausgeschaltet sein.
Üblicherweise ist am Player kein Scart-Kabel angeschlossen.
Der TV ist 2-polig (ohne Schutzleiter) mit dem Netz verbunden, der
Player ebenso. Nur der Verstärker hat einen Schukostecker. Alle 3 Geräte
sind letztendlich mit der gleichen Steckdose verbunden. Player und
Verstärker sind mit einem Audiokabel 2x Cinch auf 5-pol. DIN 180°
verbunden.
Wo liegt der Hund begraben?
Es grüßt euch Harald
Andreas M. schrieb:> Mal das Antennenkabel vom TV abziehen.
Das ist die Lösung !
Muss noch ergänzen: Der Verstärker hat einen eingebauten analogen
UKW-Tuner und der ist an der zweiten Buchse der Antennendose (Kabel)
angeschlossen.
1. Sind beide Antennenkabel eingesteckt, hat man ein leichtes Brummen.
2. Nur das TV-Kabel abziehen, das leichte Brummen ist weg.
3. Nur das UKW-Kabel abziehen, es brummt gewaltig !
4. Beide Kabel an der Antennendose abziehen, absolut brummfrei.
Was kann man tun, um das Brummen bei Konfiguration 1. weg zu bekommen ?
Vielen Dank für die beiden Antworten
Harald
Kleine Kondensatoren, z.B. 100 pF in die Masse-Verbindungen
(Schirmgeflecht) der Antennekabel einfügen.
Muss GANZ kurz und eng montiert sein, um die UKW- bzw. TV-Signale
nicht zu stark zu bedämpfen.
Joachim B. schrieb:>> Was kann man tun, um das Brummen bei Konfiguration 1. weg zu bekommen ?>> Ich knackte die Brummschleifen am PC per Trenntrafo,
Ja, man nehme ein Mantelstromfilter mit eingebautem HF-Trenntrafo.
Das ist billiger und erzeugt weniger Störungen als NF-Trenntrafos.
Harald W. schrieb:> Ja, man nehme ein Mantelstromfilter mit eingebautem HF-Trenntrafo.
aber die Brummschleife kommt über den Mantel, mir ist echt unklar was du
meinst.
Harald W. schrieb:> Das ist billiger
na ja billiger war der Trenntrafo für meinen PC, den bekam ich
ausrangierrt von meiner Fa. umsonst.
Vorher hatte ich vergebens alle kaufbaren Mantelstromfilter gekauft, das
war teurer.
Brummer schrieb:> Erst mal Dank an alle für die Antworten.>> Harald W. schrieb:>> Ja, man nehme ein Mantelstromfilter mit eingebautem HF-Trenntrafo.>> Benötige ich dann 2 Stück für beide Antennenkabel?
Vermutlich.
Brummer schrieb:> Der Verstärker hat einen eingebauten analogen> UKW-Tuner und der ist an der zweiten Buchse der Antennendose (Kabel)> angeschlossen.
Wo wohnst Du?
In Berlin wurde analog Kabel letztes Jahr abgeschaltet.
Brummer schrieb:> 4. Beide Kabel an der Antennendose abziehen, absolut brummfrei.
Dreh mal die zweipoligen Netzkabel um. Oft ist die Streukapazität
zwischen Audiomasse und den beiden Netzleitungen unsymmetrisch, so dass
eine Stellung weniger brummt.
Du kannst die Geräte einzeln anschließen (ohne jegliche
Verbindungskabel) und mit einem Multimeter die Wechselspannung zwischen
der Audio-Masse (Chinchbuchse) und dem Schutzleiterkontakt an der
Steckdose messen. Die Stellung mit der kleineren Spannung merken und
dann die Geräte so verkabeln.
Wenn das nicht reicht bleibt nur Aufbrechen der Masseschleife mittels
Mantelstromsperre. Früher waren die kapazitiv. Koaxkabel
durchgeschnitten, 1 nF verbindet die beiden Innenleiter, 3x 1 nF
konzentrisch angeordnet verbindet die beiden Aussenleiter, und darüber
kommt eine Schirmung die (nur!) auf der Fernseher-Seite mit dem
Koaxschirm verbunden wird.
soul e. schrieb:> Dreh mal die zweipoligen Netzkabel um. Oft ist die Streukapazität> zwischen Audiomasse und den beiden Netzleitungen unsymmetrisch, so dass> eine Stellung weniger brummt.
Getestet, bringt keine Änderung.
Habe mal die von dir beschriebene Mantelstromsperre aufgebaut, die Folge
waren massive Empfangsprobleme (farbiger Würfelzucker im Bild). Starke
Sender im Kabel sind noch einwandfrei zu empfangen, bekommen aber auch
farbigen Würfelzucker, wenn ich das Menü in das Bild einblende.
Scheinbar erzeugt das Menü zusätzliche Störungen. Die angezeigte
Signalstärke und Signalqualität geht dramatisch in den Keller. Die
Antennenverbindung lasse ich mal besser so wie sie ist.
Habe mal einen anderen Weg versucht: Alles am Verstärker abgesteckt und
auch alle anderen Geräte vom Netz getrennt. Das Brummen ist dann
komplett weg. Dann nach und nach Geräte an- und eingesteckt.
Die Netzleitung (Schukostecker) zum Verstärker scheint das zentrale
Problem zu sein. Eine zweite alternativ verlegte Netzzuleitung scheint
das Problem zumindest stark zu reduzieren. Die Stärke des Restbrummens
scheint von der Lage des Netzkabels auf dem Boden abzuhängen.
Alles ziemlich dubios. Irgendwie alles richtig und trotzdem falsch.
Werde weiter testen.
Nach stundenlangen Tests habe ich wohl die Lösung gefunden: Die Masse
des TV (Antennenbuchse, Chinchbuchse, Scartbuchse) führt bereits im
Standby 66V~ gegen den Schutzleiter, gemessen mit einem rel. hochohmigen
Multimeter. Ein reines Zeiger-Multimeter im 2V~ Messbereich (4kOhm/V~)
zeigt immerhin noch 0,6V~.
Die Masse der Antennenbuchse und des Verstärkers liegen auf
Schutzleiterpotential (nachgemessen). Schließe ich nun den TV an die
Antennenbuchse an, wird die Masse des TV auf Schutzleiterpotential
gezogen. Dabei wird ein geringer Ausgleichsstrom fließen. Wieso dies nun
ein deutlich hörbares Brummen im Audiokanal erzeugt, entzieht sich
meiner Kenntnis.
Macht es Sinn, einen TV nur 2-polig mit dem Netz zu verbinden?
Ein Drehen des Netzsteckers um 180° bringt übrigens keine Änderung.
Die Lösung wäre, den 'wirklichen' Fehler zu finden.
Meiner Meinung nach, ist der 'Schuldige' der Fernseher. Audiogeräte
haben hier für Vorkehrungen.
Oder.... Massefehler am Kabelanschluss ! - Weil diese sollte am
Einspeisepunkt, im Keller, oder wo auch immer die herkommt, direkt an
der PE-Sammelschiene aufliegen.
Brummer schrieb:> Schließe ich nun den TV an die> Antennenbuchse an, wird die Masse des TV auf Schutzleiterpotential> gezogen. Dabei wird ein geringer Ausgleichsstrom fließen. Wieso dies nun> ein deutlich hörbares Brummen im Audiokanal erzeugt, entzieht sich> meiner Kenntnis.
So etwas nennt sich dann Brummschleife und ist kein Fehler eines
Einzelgerätes, sondern ein Fehler des Gesamtaufbaus. Eine sichere
Lösung wäre der schon erwähnte Anschluss der Antennen über HF-Trafos.
Vielleicht hilft auch eine niederohmige Verbindung der Anntenen-
buchsenmasse mit dem Schutzleiter einer nahen Steckdose.
Auch mal anderes Scart-Kabel nehmen.
Bei den voll belegten gibt es große Unterschiede.
Je dicker, desto weniger Probleme.
Auch mal die PIN anschauen. Die rutschen gern mal rein.
Ist das Scart-Kabel etwa eines nur für analog?
Thomas schrieb:>> Ist das Scart-Kabel etwa eines nur für analog?>> Du bist erst gut. Scart ist immer Analog.
Nein, die Anzahl an Pins ist abzählbar und deshalb digital. :-)
Thomas schrieb:> Du bist erst gut. Scart ist immer Analog. Ein digitaler Scsart-Stecker> nennt sich mindestens HDMI
Was man nicht kennt?
Das war eben der landläufige Begriff dafür.
Da waren die RGB nicht verdrahtet.
Jetzt gibt es neu wohl nur welche 21-pol.
Thomas schrieb:> Oder.... Massefehler am Kabelanschluss ! - Weil diese sollte am> Einspeisepunkt, im Keller, oder wo auch immer die herkommt, direkt an> der PE-Sammelschiene aufliegen.
Kann hier mit meiner Messtechnik keinen Potentialunterschied zwischen
Schutzleiter der Steckdose und der Masse der Antennenbuchse feststellen.
Eine zusätzliche Masseverbindung brachte keinen Effekt.
Seltsamerweise kann ich auch den TV vom Netz trennen, das bringt absolut
gar nichts.
Hier mal die Aufstellung der Geräte in einer ca. 4 Meter breiten
Schrankwand: Ganz rechts der Verstärker, 3-polig mit dem Netz verbunden.
Dann folgt links davon ein CD/DVD-Player (2-polig), links davon der TV
(2-polig) und links davon die Antennenbuchse. Ca. 0,5m rechts von der
Antennenbuchse ist die Steckdose, aus der alle 3 Geräte versorgt werden.
Der Audio-Eingang des Verstärkers ist mit dem Audio-Ausgang des
CD/DVD-Player verbunden. Der CD/DVD-Player ist via Scart-Kabel mit dem
TV verbunden. Das Ganze funktioniert bis hierher tadellos. Brummen tut
es erst, wenn ich das Antennenkabel in die Antennenbuchse stecke. Weiß
der Teufel, was da abgeht.
Harald W. schrieb:> Eine sichere> Lösung wäre der schon erwähnte Anschluss der Antennen über HF-Trafos.
Das scheint mir mittlerweile die einzige Lösung. Nach was muss ich
suchen, wenn ich gezielt einen HF-Trafo suche? Die Ankoppelung via
Kondensatoren brachte leider massive Bildstörungen.
Man benötigt ein doppelt galvanisches Trennglied,
wo auch der Außenleiter unterbrochen ist:
https://www.ebay.de/i/172843098456?chn=ps
Funktioniert aber nicht bei SAT-Anlagen.
Ich habe bei mir vergleichbare Probleme.
* Alte klassische Nullung
* Netzwerkkabel
* Sat Antenne mit Dual LNB
Beim Netzwerkkabel hat es gereicht, den Schirm abzukleben.
Ein Mantelstromfilter bei Sat geht nicht, da der DC Strompfad für die
LNB benötigt wird.
Meine Lösung ist, die Masseschleife am Fernseher und Verstärker
vorbeizulegen.
Ich habe dafür 4qmm Lautsprecherkabel mit in den F-Stecker reingedreht.
Das andere Ende habe ich mit PE eines schukostecker verbunden.
Diesen habe ich als erstes in meine Mehrfachsteckdose eingesteckt.
Seid dem ist Ruhe.
So eins wie hier https://www.ebay.de/itm/301103177003 habe ich vor
längerer Zeit mal zerlegt (das kam schon mit Wackelkontakt an). Da sind
nur vier 1 nF-Kondensatoren drin, einer im Innen- und drei im
Aussenleiter.
soul e. schrieb:> So eins wie hier https://www.ebay.de/itm/301103177003 habe ich vor> längerer Zeit mal zerlegt (das kam schon mit Wackelkontakt an). Da sind> nur vier 1 nF-Kondensatoren drin, einer im Innen- und drei im> Aussenleiter.
Ja, sieht so aus. Es gibt sie wohl noch, die Trafo-Mantelstromfilter,
aber es ist nicht leicht, sie zu finden. Früher waren die praktisch
in jeder Dachantenne als Balun verbaut.
soul e. schrieb:> So eins wie hier Ebay-Artikel Nr. 301103177003 habe ich vor> längerer Zeit mal zerlegt (das kam schon mit Wackelkontakt an). Da sind> nur vier 1 nF-Kondensatoren drin, einer im Innen- und drei im> Aussenleiter.
Einen solchen Aufbau habe ich bereits realisiert.
Das Brummen war weg, das Bild aber auch (massive Bildstörungen) :-(
Andreas M. schrieb:> Man benötigt ein doppelt galvanisches Trennglied,> wo auch der Außenleiter unterbrochen ist:>> https://www.ebay.de/i/172843098456?chn=ps
Auch hier findet sich in der Beschreibung:
"... für die kapazitive Trennung des Innen-und Außenleiters"
Harald W. schrieb:> Es gibt sie wohl noch, die Trafo-Mantelstromfilter,> aber es ist nicht leicht, sie zu finden.
Du sagst es. Die klassischen Radio- und Fernsehbuden sind alle vom Markt
verschwunden (zumindest in meinem Umfeld). Habe schon ausgiebig nach
"HF-Trafo" gesucht und nichts gefunden. Ich fürchte, für das Problem
gibt es keine Lösung.
Eine weitere Möglichkeit, das Brummen zu unterdrücken, wäre noch, die
Masseverbindung zwischen TV und Player "extra dick" zu machen, damit der
da fliessende Ausgleichsstrom möglichst wenig Spannungsdifferenz
verursacht. Im Scart-Kabel mag zwar alles gut geschirmt sein, aber viel
Querschnitt hat das bisschen Kupfer für GND nicht. Also einfach mal eine
kurze aber dicke Leitung (1.5qmm, 2.5qmm oder 6qmm) zwischen den gut
zugänglichen Masseteilen (üblicherweise Cinch/Antennenbuchsen) legen.
Solche Kabel sind im Gegensatz zu Mantelstromfiltern auch
haushaltsüblicher.
Georg A. schrieb:> Also einfach mal eine> kurze aber dicke Leitung (1.5qmm, 2.5qmm oder 6qmm) zwischen den gut> zugänglichen Masseteilen (üblicherweise Cinch/Antennenbuchsen) legen.
Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es
ja vielleicht schon, hier eine niederohmige Verbindung zum SL der
nächsten Steckdose zu legen.
Ich bin kein HF-Spezialist, aber die von mir erwähnten "HF-Trafos"
in den Antennen waren einfache Stabkerne mit ca. 2mmx10mm und
wenigen Lackdrahtwindungen. Solche Kerne müsste man doch auch heute
noch bekommen und die paar Windungen lassen sich doch auch per Hand
herstellen
Harald W. schrieb:> Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es> ja vielleicht schon, hier eine niederohmige Verbindung zum SL der> nächsten Steckdose zu legen.
Habe ich getestet, hat keinerlei Auswirkung auf das Brummen. Was mich
nicht verwundert, denn Masse Antennenleitung und Masse Schutzleiter der
Steckdose liegen messtechnisch auf dem demselben Potential.
Auch kann ich keinen Ausgleichsstrom messen, der über die Masse des
Antennenkabels und der Masse der Antennenbuchse fließt. Stecke ich
allerdings den 2 poligen Netzstecker des TV in die Dose, dann fließen
hier 100µA. Was nicht verwundert, denn der TV koppelt auf die Masse
66V~, siehe Beitrag "Re: CD/DVD-Player: Audio brummt, wenn Scart-Kabel eingesteckt"
Seltsamerweise ist es für das Brummen völlig bedeutungslos, ob der
Netzstecker des TVs eingesteckt ist oder nicht.
Was wäre eigentlich, wenn mein Verstärker ebenfalls nur 2-polig mit dem
Netz verbunden wäre und das Antennenkabel z.B. an eine Zimmerantenne
angeschlossen wäre? Auf welchem Potential würden die Masseanschlüsse der
Geräte und damit die Schirme der Kabel liegen?
Hab jetzt nach meinem letzten Beitrag nicht alles gelesen.
Frage - warum ist der Verstärker 3- pol angeschlossen.
Kannst Du mal von Deinem 'Störenfried' die Masse direkt zum Verstärker
verbinden? so mit 1,5² oder mehr?
Bitte keine HF-Zerquetscher einschleifen! - Den Fehler suchen! - und
wenn es, warum auch immer der Verstärker ist.
> Harald W. schrieb:>> Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es>> ja vielleicht schon, hier eine niederohmige Verbindung zum SL der>> nächsten Steckdose zu legen.Brummer schrieb:> Habe ich getestet, hat keinerlei Auswirkung auf das Brummen. Was mich> nicht verwundert, denn Masse Antennenleitung und Masse Schutzleiter der> Steckdose liegen messtechnisch auf dem demselben Potential.
Wenn dem so wäre, würde es auch nicht brummen. Da reichen schon sehr
geringe Spannungen. Eine Brummschleife entsteht nur, wenn eine
Potentialdifferenz vorhanden ist.
Wie und womit hast du gemessen? Da der Pfad zur
Potentialausgleichschiene ein anderer ist, können die gar nicht auf
einem Potential liegen.
> Auch kann ich keinen Ausgleichsstrom messen, der über die Masse des> Antennenkabels und der Masse der Antennenbuchse fließt. Stecke ich> allerdings den 2 poligen Netzstecker des TV in die Dose, dann fließen> hier 100µA.> Was nicht verwundert, denn der TV koppelt auf die Masse> 66V~, siehe Beitrag "Re: CD/DVD-Player: Audio brummt, wenn Scart-Kabel> eingesteckt"> Seltsamerweise ist es für das Brummen völlig bedeutungslos, ob der> Netzstecker des TVs eingesteckt ist oder nicht.
Weil das nicht die Ursache des Brummens ist. Das, was du mit 66V
gemessen hast, ist der Kapazitive Spannungsteiler der Y-Kondensatoren
oder parasitäre Eigenschaften im TV-Netzteil. Wie du selbst schon
gemerkt hast, bricht die Spannung bei Belastung zusammen.
Die Brummschleife entsteht, weil durch die Antennenleitung ein
Ausgleichsstrom fließt. der Strom fließt durch den GND des Scart-Kabels
und am Audioverstärker vorbei zum PE deines Verstärkers. Der Strompfad
fürhrt aber nicht direkt am GND der Audioquelle vorbei. Dadurch entsteht
eine Potentialdifferenz, die du dann hören kannst.
Steck mal das Radio-Antennekabel aus dem Radio aus und halte den Schirm
des offenen Ende an den PE einer Steckdose vor deinem Verstärker. Wird
das Brummen lauter oder leiser?
Es sollte etwas besser werden.
Brummer schrieb:> Was wäre eigentlich, wenn mein Verstärker ebenfalls nur 2-polig> mit dem> Netz verbunden wäre und das Antennenkabel z.B. an eine Zimmerantenne> angeschlossen wäre? Auf welchem Potential würden die Masseanschlüsse der> Geräte und damit die Schirme der Kabel liegen?
Es gibt nicht ein Potential. Eine Spannunge (Potential) ist immer über
zwei Punkte definiert.
Ich vermute du meinst als Bezug PE?
Wenn deine Geräte keine Verbindung zu PE haben, ist die Spannung nicht
definiert.
Bedingt durch parasitäre Kopplungen, Y-Kondensatoren etc. kann das
Potential irgendwo zwischen 0V und 230V liegen.
Das ist aber auch nicht dein Problem.
Dein Problem ist, dass das Bezugspotential deiner Audioquelle sich von
der deiner Audiosenke unterscheidet. Die Differenz hörst du als Brummen.
Brummer schrieb:> Andreas M. schrieb:>> Man benötigt ein doppelt galvanisches Trennglied,>> wo auch der Außenleiter unterbrochen ist:>>>> https://www.ebay.de/i/172843098456?chn=ps>> Auch hier findet sich in der Beschreibung:> "... für die kapazitive Trennung des Innen-und Außenleiters"
Was spricht gegen eine doppelte kapazitive Trennung?
In der Beschreibung steht,
dass das Teil Brummschleifen beseitigt.
Harald W. schrieb:> Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es> ja vielleicht schon, hier eine niederohmige Verbindung zum SL der> nächsten Steckdose zu legen.
Nein, das löst das Problem nicht, macht es eher schlimmer. Der SL ist
durch Ableitströme schon versucht genug, und bei der "nächsten"
Steckdose ist es möglicherweise schon gar nicht mehr "der" SL, sondern
hat 20m Leitung und 100qm dazwischen.
Das Brummen kommt daher, dass GND durch was auch immer beim Player etwas
anderes als beim TV-Eingang ist. Und solange Consumer-Audio nicht ala
XLR differentiell überträgt, muss man GND auf beiden Seiten möglichst
gleich bekommen und das geht mit möglichst niedrigem Widerstand, also
viel Kupfer.
Georg A. schrieb:> [..] muss man GND auf beiden Seiten möglichst> gleich bekommen und das geht mit möglichst niedrigem Widerstand, also> viel Kupfer.
Jep, wobei es egal ist, ob das Kupfer verwendet wird, um den Widerstand
zwischen Senke und Quelle zu reduzieren oder um den störenden Strom
umzuleiten.
Das resultat ist, dass die Potentialdifferenz kleiner wird.
> Harald W. schrieb:>> Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es>> ja vielleicht schon, hier eine niederohmige Verbindung zum SL der>> nächsten Steckdose zu legen.>Georg A. schrieb:> Nein, das löst das Problem nicht, macht es eher schlimmer. Der SL ist> durch Ableitströme schon versucht genug, und bei der "nächsten"> Steckdose ist es möglicherweise schon gar nicht mehr "der" SL, sondern> hat 20m Leitung und 100qm dazwischen.
Die Frage ist, was als nächste Steckdose gemeint ist. wichtig ist nur,
dass der Strom, der durch den Antennenschirm fließt, nicht durch den
Verstärker fließt. Dafür reicht es aus, dass der "Beipass" attraktiver
ist.
Wenn die "nächste" Steckdose den Strom durch den Verstärker erhöht, ist
es tatsächlich kontraproduktiv.
Wenn es sich um die selbe Mehrfachsteckdose handelt, ist das allerdings
eher unwahrscheinlich.
Thomas schrieb:> Hab jetzt nach meinem letzten Beitrag nicht alles gelesen.> Frage - warum ist der Verstärker 3- pol angeschlossen.
Eine Antwort wäre sehr hilfreich.
Ist nicht üblich.
Meiner Erfahrung nach hilft das mit der niederohmigen Verbindung der
beiden Geräte meistens deutlich mehr als die Erdung. Aber wenn man das
dicke Kabel eh schon rumliegen hat, kann man es ja ausprobieren. Evtl.
wirds mit beiden Methoden zusammen noch besser. Billiger als so ein
Mantelstromfilter ist es auf jeden Fall. Und der versagt spätestens
dann, wenn auch noch Audio oder Video vom PC irgendwo dranhängt ;)
Brummer schrieb:
>Brummen tut es erst, wenn ich das Antennenkabel>in die Antennenbuchse stecke. Weiß der Teufel,>was da abgeht.
Völlig Logisch.
Typische Brummschleife, daß passiert immer wenn
zwei Geräte geerdet werden. Hier der Verstärker
dreipolig, also Erdung durch den Schutzleiter und
der Fernseher Erdung über das Antennenkabel.
Die Antennenanlage ist irgendwo geerdet,
Potentialausgleichschiene oder Blitzableiter.
Den Verstärker über Trenntrafo mit 230V versorgen
oder die NF-Leitungen zum Verstärker über
NF-Trennübertrager verbinden, dann ist die Brummschleife
weg. Trennübertrager in der Antennenleitung geht nicht,
weil dann keine Gleichspannung, die der Steuerung,
Umschaltung der Antennenanlage dient, nicht mehr
übertragen werden kann. Eine Lösung wäre noch,
die NF mit symetrisch-differentieller Leitung übertragen.
michael_ schrieb:> Wenn wir nur wüßten, was für ein komischer Versatärker es ist, mit> Schutzleiter.> Dort ist doch der Hund begraben.
Der wird einfach nur alt sein. Soo unüblich war das nicht.
Brummer schrieb:> Harald W. schrieb:>> Da der "Übeltäter" ja anscheinend die Antennenleitung ist, reicht es>> ja vielleicht schon, hier eine niederohmige Verbindung zum SL der>> nächsten Steckdose zu legen.>> Habe ich getestet, hat keinerlei Auswirkung auf das Brummen. Was mich> nicht verwundert, denn Masse Antennenleitung und Masse Schutzleiter der> Steckdose liegen messtechnisch auf dem demselben Potential.
Hattest Du nicht irgendwo geschrieben, der Unterschied wäre 66V?
Konnte mittlerweile für sehr schmalen Euro ein gebrauchtes

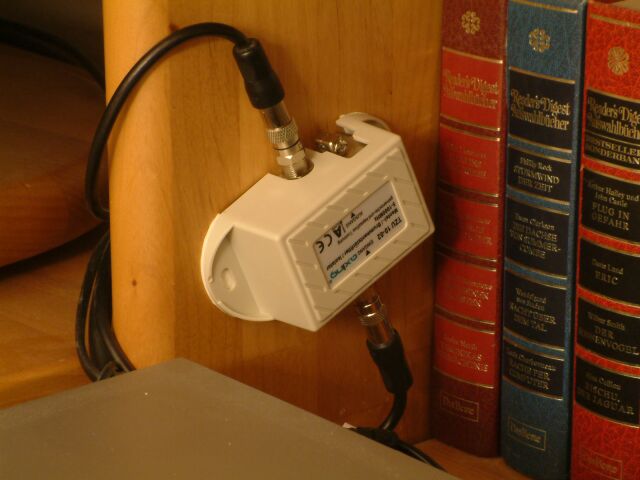

Mantelstromfilter an Land ziehen und in die Antennenleitung
einschleifen. Das Brummen ist damit restlos beseitigt :)
Bei dem Ding steht zwar was von induktiver Kopplung, mit dem Ohmmeter
messe ich aber keinerlei Durchgang, egal von wo nach wo. Trotzdem
funktioniert das Teil und die Dämpfung ist minimal. Ich lese in den
TV-Empfangswerten ohne das Filter einen Wert von 86%, mit dem Filter
sind es 83%. Ein Sender mit starker Klötzchenbildung (nicht anschaubar)
ist jetzt seltsamerweise störungsfrei.
Ein Problem weniger :)
Vielen Dank an alle für die Erklärungen.
Brummer schrieb:> Konnte mittlerweile für sehr schmalen Euro ein gebrauchtes> Mantelstromfilter an Land ziehen und in die Antennenleitung> einschleifen. Das Brummen ist damit restlos beseitigt :)

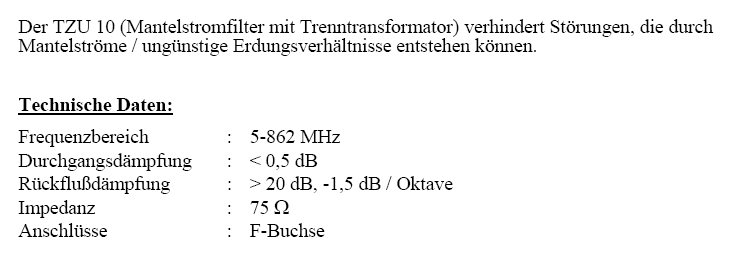

Das ist einer mit Trafo, wie es sich gehört. Vom selben Hersteller
aktuell als TZU 10-02 überall zu kaufen ;)
Noch zwei Anmerkungen zum Schluß: "Mantelstromfilter" nur mit Cs, oft
als "Kabel mit Mantelstromfilter" verkauft und billige Audio-Übertrager,
wie hier im Thread empfohlen, will man definitiv nicht.
ich schrieb:> "Mantelstromfilter" nur mit Cs, oft> als "Kabel mit Mantelstromfilter" verkauft und billige Audio-Übertrager,> wie hier im Thread empfohlen, will man definitiv nicht.
So sah ich das auch: Bei dem seltsamen Zylinder im Audio-Signal hatte
ich die Befürchtung, dass das Signal in der Qualität leidet und das
hinten aus Stereo 2x Mono rauskommt, wenn ein Übertrager für beide
Kanäle verwendet wird. Muss schließlich alles super billig sein.
Ein "Mantelstromfilter" nur mit Cs hatte ich testweise aufgebaut, die
Dämpfung war gnadenlos. Das Brummen war weg - das Bild ebenso :(
ich schrieb:> Das ist einer mit Trafo, wie es sich gehört. Vom selben Hersteller> aktuell als TZU 10-02 überall zu kaufen ;)
So ist es. Ein recht schweres Teil, das aber perfekt funktioniert. Etwas
ungeschickt sind die F-Buchsen, man benötigt zusätzlich noch zwei
Adapter. Den Trafo "sieht" man allerdings mit dem Ohmmeter nicht, hier
wäre ein Schaltbild sehr hilfreich.
An welches Potential legt man eigentlich das massive Metallgehäuse?
Habe es nirgends angeschlossen, da es so perfekt funktioniert.
Brummer schrieb:> Ein "Mantelstromfilter" nur mit Cs hatte ich testweise aufgebaut, die> Dämpfung war gnadenlos. Das Brummen war weg - das Bild ebenso :(
Dann hast du was falsch gemacht. Die HF geht durch Cs wie ein Messer
duch Butter.
Brummer schrieb:> ich schrieb:>> Das ist einer mit Trafo, wie es sich gehört. Vom selben Hersteller>> aktuell als TZU 10-02 überall zu kaufen ;)
Ja, der erste Hinweis, das ein solches "Trafomantelstromfilter"
benötigt wird, kam bereits am 29.1.
> An welches Potential legt man eigentlich das massive Metallgehäuse?
An einen der beiden Schirme. ob vor oder nach dem Trafo ist egal.
Es darf allerdings keine Verbindung zwischen dem Schirm vor und
nach dem Trafo geben.
