Hallo,

bei meinen bisherigen Reparaturen fand ich bisher noch nie eine
durchkontaktierte Platine aus Pertinax. Ist dies technologisch nicht
möglich?

Gruß Harald

Autor: Flip B. (frickelfreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doch, gibt es, das ist möglich. Nur nicht gut.

Autor: MaWin (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Brummer schrieb:
> Ist dies technologisch nicht möglich

Richtig.

Man könnte zwar Hohlnieten setzen, aber das ist eher Frickelei.

Das richtige chemische Durchkontaktieren geht nicht bei FR1, FR2, FR3
sondern erst bei FR4.

Daher verwendet die Industrie das mühsam zu bearbeitende FR4 nur für
doppelseitige und mehrlagige, und nimmt immer die einfacher zu
bearbeitenden FR1,FR2,FR3 wenn einseitig (mit Drahtbrücken) gefertigt
werden kann. Die können gestanzt werden statt gebohrt.

Nur der Hobbyist, der sowieso nicht chemisch durchkontaktieren kann,
ruiniert sich seine Werkzeuge mit FR4 "weil er glaubt das wäre
professioneller".

Autor: Matthias L. (limbachnet)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Naja, die Elektronik-Baumärkte Conrad, Reichelt u. Co. bieten auch
überwiegend FR4 an; ich hab' hier neulich im Conrad-Laden vor Ort mal
versucht, eine Pertinax-Rohplatine zu bekommen - Fehlanzeige. Nur in
Lochraster, die hätt's gegeben.

Bei Segor liegen noch Pertinax-Platinen im Regal, aber vergleichbare
Läden werden ja leider immer seltener.

: Bearbeitet durch User
Autor: Christian B. (luckyfu)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
MaWin schrieb:
> Das richtige chemische Durchkontaktieren geht nicht bei FR1, FR2, FR3
> sondern erst bei FR4.

Das würde ich nicht unterschreiben. FR3 und FR4 haben beide Epoxydharz
als Bindemittel und nicht Phenolharz wie FR1 und 2. Da die Verkufperung
meisstens mit einer Organischen Reaktion des Epoxydmaterials beginnt
sollte das technisch möglich sein. Allerdings ist die Platine nicht so
stabil, weshalb der Einsatzbereich eher eng begrenzt ist. Vermutlich ist
das der Grund für die weite Verbreitung von FR4. ich weiß auch nicht, ob
sich aus FR3 Multilayer herstellen ließen. Ich hab davon noch nie gehört
(Muss aber nicht heißen, daß es das nicht gibt).

Nachtrag: Keramikgefüllte Platinen (Wie Rogers Materialien) können auch
durchkontaktiert werden. Spricht also für die These dass es bei FR3
gehen müsste. Wenn man aber mangels Prepregs keinen Multilayer aufbauen
kann ist durchkontaktieren Naturgemäß nicht sinnvoll.

: Bearbeitet durch User
Autor: pegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist wirklich erstaunlich, dass immer noch niemand eine lötfähige Paste
erfunden hat, die sich überall fest beisst und ganz wild darauf ist sich
mit Kupfer zu verbinden.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
https://de.wikipedia.org/wiki/Hartpapier
da ist eine durchkontaktierte (sieht jedenfalls so aus) Platine
abgebildet.
Pertinax ist nur einer von vielen Markennamen aus alter Zeit.

Dass "FR" flame retardant heisst wußte ich noch nicht.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian B. schrieb:
> Das würde ich nicht unterschreiben. FR3 und FR4 haben beide Epoxydharz
> als Bindemittel und nicht Phenolharz wie FR1 und 2. Da die Verkufperung
> meisstens mit einer Organischen Reaktion des Epoxydmaterials beginnt
> sollte das technisch möglich sein.

FR3 enthält keine Glasfasern, die nach dem etchback als kleine
Widerhaken aus der Bohrlochwamdung herausstehen und die galvanisch
aufgebrachte Kupferhülse halten, daher taugt FR3 nicht zum
durchkontaktieren.

> Nachtrag: Keramikgefüllte Platinen (Wie Rogers Materialien) können auch
> durchkontaktiert werden.

Ja. Sind aber quasi "oberhalb" von FR4 (Preis etc.).

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:
> FR3 enthält keine Glasfasern, die nach dem etchback als kleine
> Widerhaken aus der Bohrlochwamdung herausstehen und die galvanisch
> aufgebrachte Kupferhülse halten

Das ist hanebüchener Blödsinn. Nach deiner Meinung gibt es also keine
flexiblen Schaltungen aus Kaptonfolie mit Durchkontaktierungen? Und
überhaupt müsste man ja alle DK-Platinen mit stumpfen Bohrern bohren,
damit sich ja keine glatte Bohrwand ergibt... Natürlich machen das alle
Fertiger falsch, die achten immer auf saubere Bohrungen.

Und die Leiterbahnen auf der Oberfläche haften ja auch nur an den
herausstehenden Glasfasern.

Wenn man sein galvanisches Handwerk beherrscht, kann man sogar
Pressspanplatten durchkontaktieren, auch wenn das wenig sinnvoll ist.
Teflon auch. Übrigens war es mal nicht unüblich, mit der
Leiterplattentechnologie Babyschuhe zu verkupfern und dann zu vergolden,
als Andenken.

Georg

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
georg schrieb:
> Nach deiner Meinung gibt es also keine
> flexiblen Schaltungen aus Kaptonfolie mit Durchkontaktierungen?

Nach meiner Meinung sind die so dünn, daß die Hülse sich überwiegend an
der Kupferschicht der Oberseite und Unterseite festhält, und auch
wenndas Kapton Gasfasern hätte, kaum eine Glasfaser im Loch wäre.
Übrigens helten Flexplatinen nicht als Paradebeispiel für haltbare
Konstruktion.

> Und überhaupt müsste man ja alle DK-Platinen mit stumpfen Bohrern
> bohren, damit sich ja keine glatte Bohrwand ergibt...

Nach meiner Meinung hassen Leiterplattenfertiger stumpfe Bohrer weil die
das Epoxy aufschmelzen und die Glasfasern zur Seite drücken "smear" was
man mit extra viel "desmear" erst mal wieder loswerden müsste.

Aber mit deiner umfangreichen Kenntnis über die Leiterplattenfertigung
kannst du hier jetzt sicherlich eine Handvoll (würde schon reichen) an
Firmen auflisten, die die Fertigung von galvanisch durchkontaktierte FR3
in ihrer Leistungsbeschreibung anbieten.

: Bearbeitet durch User
Autor: georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:
> Firmen auflisten, die die Fertigung von galvanisch durchkontaktierte FR3
> in ihrer Leistungsbeschreibung anbieten.

Durchkontaktierte Pertinaxplatten sind wirtschaflich unsinnig, weil
sich, wenn man schon den Preis für dk bezahlt, für ein deutlich
minderwertiges Basismaterial keine merkliche Ersparnis mehr ergibt,
wegen der verschwindenden Stückzahlen eher noch ein Mehrpreis. Aber
wirtschaftlich nicht sinnvoll ist etwas ganz anderes als technisch
unmöglich wie hier behauptet.

Vermutlich haben wir selbst schon sowas gefertigt, aber da suche ich
ganz bestimmt keine Unterlagen heraus, das war mit Sicherheit im vorigen
Jahrtausend.

Wenn jemand so total bescheuert ist sowas unbedingt zu wollen findet
sich sicher für Geld auch ein Hersteller, man muss ja keinen Prozess
ändern, nur ein anderes Ausgangsmaterial nehmen. Aber so blöd ist
niemand.

Georg

Autor: Marten Morten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Brummer schrieb:
> bei meinen bisherigen Reparaturen fand ich bisher noch nie eine
> durchkontaktierte Platine aus Pertinax. Ist dies technologisch nicht
> möglich?

Doch, alles (FR1 bis FR4) kann man durchkontaktieren. Viele Fertiger das
haben aus ökonomischen und Qualitätsgründen nicht im Angebot, bzw. nicht
die Fähigkeiten es zu machen.

Das Gleiche gilt auch für Stanzen. Auch FR3 und FR4 kann man, entgegen
der Behauptungen im Thread, stanzen. Macht nur fast niemand weil Bohren
und Fräsen einfacher und genauer sind und die Qualität von Stanzen fuer
viele Anwendungen zu schlecht ist.

Autor: Alex G. (dragongamer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marten Morten schrieb:
> Brummer schrieb:
>> bei meinen bisherigen Reparaturen fand ich bisher noch nie eine
>> durchkontaktierte Platine aus Pertinax. Ist dies technologisch nicht
>> möglich?
>
> Doch, alles (FR1 bis FR4) kann man durchkontaktieren. Viele Fertiger das
> haben aus ökonomischen und Qualitätsgründen nicht im Angebot, bzw. nicht
> die Fähigkeiten es zu machen.
>
> Das Gleiche gilt auch für Stanzen. Auch FR3 und FR4 kann man, entgegen
> der Behauptungen im Thread, stanzen. Macht nur fast niemand weil Bohren
> und Fräsen einfacher und genauer sind und die Qualität von Stanzen fuer
> viele Anwendungen zu schlecht ist.
Wenn das beides stimmt, ist dann aber die Frage wieso gibt es auf dem
markt sowohl Partinax als auch Fr4?
Irgendwelche Unterschiede welche das jeweilige für bestimmte Anwendungen
vorteilhaft macht, muss es ja geben.

Autor: Falk B. (falk)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Alex G. schrieb:

> Wenn das beides stimmt, ist dann aber die Frage wieso gibt es auf dem
> markt sowohl Partinax als auch Fr4?
> Irgendwelche Unterschiede welche das jeweilige für bestimmte Anwendungen
> vorteilhaft macht, muss es ja geben.

Pertinax ist FR1/FR2 und deutlich billiger als FR3/FR4. Mit FR1/FR2
macht man massenhafte, einlagige Billigst-Platinen, wobei die auch in
höherwertigen Geräten drin waren/sind (Röhrenfernseher,
Kassettenrecorder, Spielzeug, etc.) Drei Dutzend Drahtbrücken sind in
der großen Massenproduktion immer noch billiger als eine doppelseitige,
durchkontaktierte Platine.

Autor: Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ist denn kaum einer von Euch mal dem Link von Christoph gefolgt? Dort
ist doch sehr deutlich eine halbwegs hochwertige Hartpapierleiterplatte
mit galvanischen Durchkontaktierungen zu sehen. Anhand der Datecodes
kann man erkennen, dass die meisten Bauteile aus dem Jahr 1983 stammen,
was ja auch erst knapp 36 Jahre her ist. Es handelt sich dabei um das
damals durchaus sehr gebräuchliche BTX-Modem DBT-03.

Hier noch einmal der direkte Link zum Foto:
https://upload.wikimedia.org/wikipedia/commons/5/54/ANT_Nachrichtentechnik_DBT-03-9966.jpg

Und hier die Rückseite:
https://de.wikipedia.org/wiki/Datei:ANT_Nachrichtentechnik_DBT-03_-_Texas_Instruments_TBP18SA030N-0019.jpg#/media/File:ANT_Nachrichtentechnik_DBT-03-9967.jpg

Hier sieht man sehr deutlich, dass keineswegs Einpresshülsen o.ä.
verwendet wurden:
https://upload.wikimedia.org/wikipedia/commons/f/fd/ANT_Nachrichtentechnik_DBT-03-0029.jpg

Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
1 lesenswert
nicht lesenswert

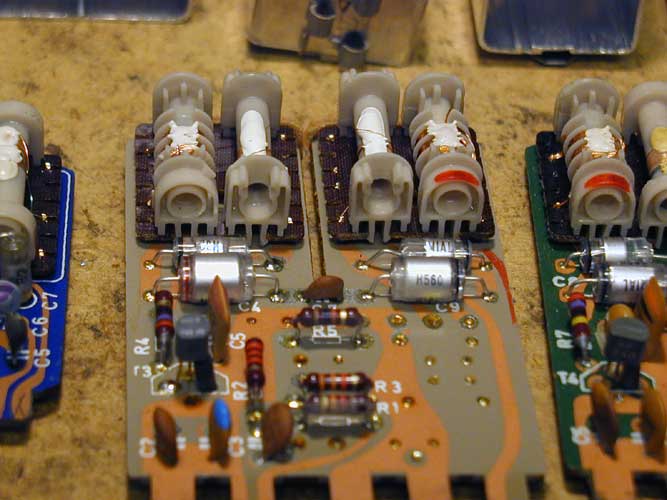

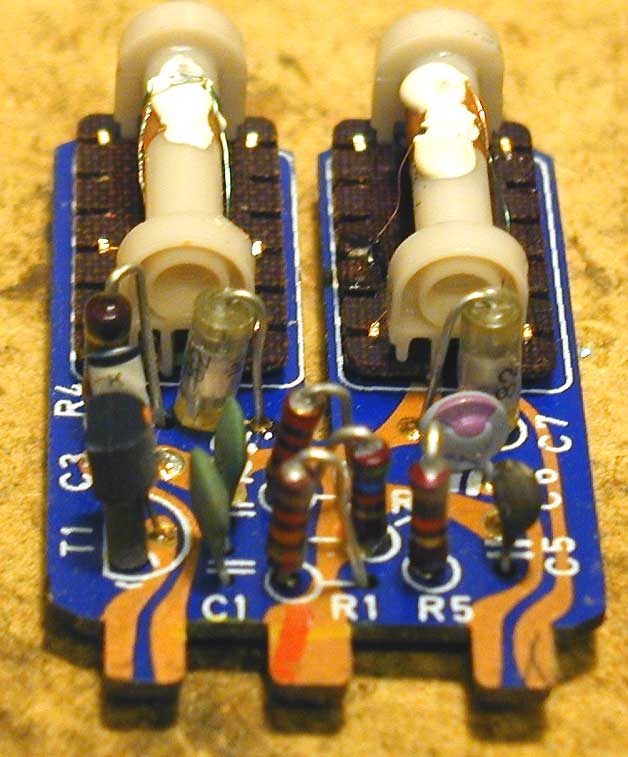

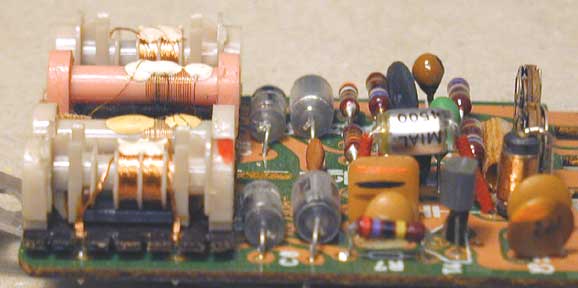

Es gab mal viele Grundig-Röhrenfernseher mit 50 * 50 cm großen
Petinaxplatinen.
FR4 kam aus Kostenkosten nicht in Frage.
Die waren doppseitig, durchkontaktiert und die wurden millionenfach
verkauft.
Das gleiche gilt für die Unmengen Radios und Videorekorder.

Autor: Thomas R. (sunnyingtom)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
MaWin schrieb:
> Das richtige chemische Durchkontaktieren geht nicht bei FR1, FR2, FR3
> sondern erst bei FR4.

Doch - siehe Millionen Grundig-Geräten mit Pertinax-Platinen (FR2) der
1970er bis 2000er Jahre, die waren alle chemisch durchkontaktiert.

: Bearbeitet durch User
Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wikipedia weiß viel - das Bild ist eine Hartpapier-Durchkontaktierung:
https://de.wikipedia.org/wiki/Hartpapier

: Bearbeitet durch User
Autor: Brummer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

erst mal vielen Dank für die Antworten.

MaWin schrieb:
> Brummer schrieb:
>> Ist dies technologisch nicht möglich?
>
> Richtig.

Immer wieder interessant sind die unterschiedlichen Aussagen. Von "Nein"
über "vielleicht" bis "ja" ist alles dabei. "Hanebüchener Blödsinn" darf
natürlich nicht fehlen. Am Ende sagen Bilder mehr als tausend Worte.

Falk B. schrieb:
> Pertinax ist FR1/FR2 und deutlich billiger als FR3/FR4.

georg schrieb:
> Durchkontaktierte Pertinaxplatten sind wirtschaflich unsinnig

Pertinax wäre also - obwohl deutlich billiger - dennoch
unwirtschaftlich.
Das verstehe einer. Zumal die Bearbeitung von Pertinax (Bohren/Fräsen)
bedeutend werkzeugschonender ist als bei Glasfaserplatten.

Also muss eine durchkontaktierte Pertinaxplatine einen oder mehrere
gravierende Nachteile haben. Kann jemand die Nachteile auflisten?

Autor: georg (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Brummer schrieb:
> georg schrieb:
>> Durchkontaktierte Pertinaxplatten sind wirtschaflich unsinnig
>
> Pertinax wäre also - obwohl deutlich billiger - dennoch
> unwirtschaftlich.

Vielleicht solltest du angefangene Sätze mal zu Ende lesen. Aber ich
weiss, für Leseschwache ist das recht mühsam.

Georg

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
