Forum: FPGA, VHDL & Co. Worst Negative Slack Vivado


Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe eine Frage zu Vivado und Timing. Ich habe ein Design und das
läuft auch gut durch, zeigt mir aber als worst negative slack einen sehr
kleinen Wert an, 0,182 ns. Nun ist meine Frage:

Hört Vivado mit der Optimierung auf wenn das Timing erfüllt wird? Sprich
dann wird nicht weiter optimiert und das Ergebnis ist zwar OK aber nicht
optimal.

Oder wird weiteroptimiert und das Ergebnis zeigt was tatsächlich möglich
ist?

Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> Hört Vivado mit der Optimierung auf wenn das Timing erfüllt wird? Sprich
> dann wird nicht weiter optimiert und das Ergebnis ist zwar OK aber nicht
> optimal.

Exakt.

Es macht auch keine Sinn weiter zu optimieren. Der FPGA laeuft deswegen
weder besser noch schlechter, es wird einfach nur mehr Zeit und damit
Geld verschwendet.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke!

Autor: Jürgen S. (engineer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tobias B. schrieb:
> Der FPGA laeuft deswegen
> weder besser noch schlechter,
Nicht ganz. Je größer der slack, desto größer ist die Reserve gegen
unkalkulierten Jitter infolge von Analogeffekten sowie anderen zufällige
Störungen, sowohl bei der Taktflanke, als auch den Daten, weil das
kritische Zeitfenster kleiner wird. Insbesondere wächst damit auch die
Robustheit gegen metastabile Zustände.

Allerdings sind das alles Dinge, die sich schlecht quantifizieren und
bewerten lassen, daher sind sie auch nicht Teil der konkreten
FPGA-Spezifikation / Constraints, bzw. sie sind indirekt über Annahmen
in den Vorgaben und Timingreserven der Tools verpackt. Beim Jitter ist
das z.B. so ein Thema. Die Qualität der Eingangsdaten und externer Takte
ist bei Störungen in der Realität beliebig schlecht und überschreitet
mitunter mehr oder weniger stark die angenommenenen typischen
Schankungen auf denen die Timingkalkulationen basieren und mit denen die
Tools hantiern.

Praktisch ist es damit in der Tat so, dass FPGAs mit größeren
Timingreserven in EMV-Tests, wenn man künstlich mit entsprechenden
Feldern drauf geht, robuster sind.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nun, bei mir ist der WNS sehr gering seit ich das Projekt neu aufgebaut
habe (gleicher Code). Dann habe ich viel ausprobiert und den größeren
WNS im alten Projekt bekomme ich daher, weil das einen alten IP-Core
gecached hat, also dessen Syntheseerzeugnisse. Wenn ich das neu aufbaue
sind die nichtmehr da, der Core wird neu gebaut und es wird schlechter
obwohl sich nichts verändert hat ausser der Vivado Version mit der der
Core gebaut wird.

Daher die Frage:
Kann man das irgendwie constrainen, dass die Toolchain solange rechnen
soll bis sie x ns WNS schafft oder eben nach x Minuten Rechenzeit
aufgibt und sagt dass es nicht geht? Das wäre nämlich cool und ich habe
ja Zeit zum Rechnen.

Autor: Blechbieger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> Nun, bei mir ist der WNS sehr gering seit ich das Projekt neu aufgebaut
> habe (gleicher Code). Dann habe ich viel ausprobiert und den größeren
> WNS im alten Projekt bekomme ich daher, weil das einen alten IP-Core
> gecached hat, also dessen Syntheseerzeugnisse. Wenn ich das neu aufbaue
> sind die nichtmehr da, der Core wird neu gebaut und es wird schlechter
> obwohl sich nichts verändert hat ausser der Vivado Version mit der der
> Core gebaut wird.

Keine Ahnung ob das bei Vivado anders herum ist aber bei Quartus ist
negativer Slack (dt. würde ich das Spielraum nennen) schlecht und
bedeutet dass das Timing nicht eingehalten wird.

Autor: Hallo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du kannst mit x% höherer Frequenz synthetisieren...aber ich würd's
lassen, solange du das Timing triffst ist alles gut!

Autor: Thomas U. (thomasu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> der Core wird neu gebaut und es wird schlechter
> obwohl sich nichts verändert hat ausser der Vivado Version mit der der
> Core gebaut wird.

Irgendwas an den globalen Einstellungen geändert - z.B. FPGA-Type?
Das hat nämlich Einfluss auf den Core und wie er gebaut wird.

: Bearbeitet durch User
Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jürgen S. schrieb:
> Nicht ganz. Je größer der slack, desto größer ist die Reserve gegen
> unkalkulierten Jitter infolge von Analogeffekten sowie anderen zufällige
> Störungen, sowohl bei der Taktflanke, als auch den Daten, weil das
> kritische Zeitfenster kleiner wird. Insbesondere wächst damit auch die
> Robustheit gegen metastabile Zustände.

Das stimmt natuerlich. Allerdings laesst sich der Jitter auch
quantifizieren und als System Jitter Constraint angeben.

Da der Pk-to-Pk Jitter einer Gaussverteilung folgt kann man durch Angabe
eines erhoehten System Jitters die MTBF drastisch erhoehen. Dann hat man
auch die Reserve parameterisierbar, was deutlich einfacher zu handhaben
ist als sich den Slack anzuschauen und zu hoffen, dass die Tools bei
einem Run mal mehr oder weniger rausholen.

Kleiner Tipp: Messen kann man den System Jitter indem man einen Takt auf
einen ODDR Buffer gibt und den Jitter mittels Realtime Oszi misst.

Jürgen S. schrieb:
> Beim Jitter ist
> das z.B. so ein Thema. Die Qualität der Eingangsdaten und externer Takte
> ist bei Störungen in der Realität beliebig schlecht und überschreitet
> mitunter mehr oder weniger stark die angenommenenen typischen
> Schankungen auf denen die Timingkalkulationen basieren und mit denen die
> Tools hantiern.

Bei kritischen Eingaengen kann man auch den Jitter einzeln
spezifizieren.

: Bearbeitet durch User
Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, der WNS war sehr klein und es hat manchmal dann doch nicht
funktioniert. Jetzt habe ich testweise den Speedgrade mal eins langsamer
eingestellt, 1 statt 2 und schon wird das Timing verletzt. Dann habe ich
die kritischen Pfade entschärft und das WNS war wieder leicht positiv
und besser. Dann habe ich jetzt mal Vivado 2018.3 installiert und sonst
nichts verändert, alles neu bauen lassen und schon wurde das WNS
deutlich besser. Statt 0,193 ns sind das jetzt 0,249 ns.

Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> So, der WNS war sehr klein und es hat manchmal dann doch nicht
> funktioniert.

Dann ist dein Design under-constraint. Ich kann dir nur waermstens
empfehlen die STA als "Design erfuellt Bedingungen" oder "Design
erfuellt Bedingungen nicht" zu interpretieren. Sollten damit Probleme
auftreten sind die Timing Constraints einfach nicht ausreichend.

Die Tools rennen nur solange bis sie das Timing geschafft haben. wenn du
jetzt herausfindest, dass ein Design Run nur funktioniert wenn du genug
Luft nach oben hast, dann solltest du unbedingt auch diese Luftgrenze
definieren. System und Input Jitter sind dafuer zwei hervorrangende
Tools die dir Xilinx mitgibt und sich heute damit zu befassen spart dir
den Aerger von morgen.

Autor: Klakx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
falls du noch mehr Puffer haben willst, dann setz es mit
set_clock_uncertainty.
Prinzipiell sollte dein WNS = 0 am Ende auch abbilden, dass du es
geschafft hast. Ich kenne das, man bekommt mal designruns mit +0.05 und
mal mit +0.10, aber die sind beide gut genug (oder das Design ist
falsch). Die Stellschraube setzt du am Anfang.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, ja das vermute ich auch, aber ich weiß nicht was ich constrainen
soll. In das FPGA geht eine Clock rein mit 25 MHz, die ist so
beschrieben:

set_property PACKAGE_PIN P17 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports clk]
create_clock -add -name sys_clk_pin -period 40.00 -waveform {0 20}
[get_ports clk]

Ich kann im Constraint-Editor jetzt System- und Inputjitter constrainen.
Was sind da brauchbare Werte? Muss ich da nachgucken welchen Oszillator
der Hersteller verbaut hat und dann im Datenblatt gucken?

Ich habe jetzt mal
set_input_jitter sys_clk_pin 0.200
gemacht. Mal gucken ob es das schafft.

: Bearbeitet durch User
Autor: Klakx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> Ich kann im Constraint-Editor jetzt System- und Inputjitter constrainen.
> Was sind da brauchbare Werte? Muss ich da nachgucken welchen Oszillator
> der Hersteller verbaut hat und dann im Datenblatt gucken?

Eigentlich schon. Kannst ja mal nachschauen was der (realistisch)
ausgeben würde. Das meiste ist in der Regel mit set_clock_uncertainty
0.1 (ns) erledigt.
Wenn der Clock auf eine DCM/PLL geht, dann ist das sowieso nicht mehr so
sehr wichtig. Das gibt dann die DCM/PLL hauptsächlich vor.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau, der MMCM macht eine Constraint mit 0.4 ns als Jitter.

Gibt es eigentlich eine Reihenfolge in der Constraints abgearbeitet
werden?

Jetzt mit
set_input_jitter sys_clk_pin 0.200
habe ich weiterhin 0.1 ns WNS bei dem langsameren Speedgrade. Da hat
sich nichts verändert, aber es wurde länger gerechnet.

Ich habe jetzt mal noch
set_clock_uncertainty sys_clk_pin 0.200
dazugeschrieben. Mal gucken.
Am liebsten wäre mir weiterhin eine Option wie "Rechne n Stunden und hol
raus was geht".

Edit:
Ey Xilinx, was soll der Quatsch?
set_input_jitter sys_clk_pin 0.200
set_clock_uncertainty 0.200 sys_clk_pin

Mal steht die Zeit vor der Clock, mal danach. Weia ...

Edit:
Irgendwie ist das seltsam. Ich hatte jetzt mit
set_input_jitter sys_clk_pin 0.200
set_clock_uncertainty 0.200 sys_clk_pin
einen WNS von 0.12 ns.
Dann habe ich beide Werte auf 0.5 ns erhöht und erhalte eine WNS von
0.154 ns.

Edit:
set_input_jitter sys_clk_pin 0.750
set_clock_uncertainty 0.750 sys_clk_pin
Jetzt ist der WNS bei 0.094 ns.

Edit:
set_input_jitter sys_clk_pin 1.000
set_clock_uncertainty 1.000 sys_clk_pin
Hat eine WNS von 0.147 zur Folge. Ich verstehe nicht wirklich was ich da
machen sollte ... vermutlich wie bei vielen Optimierungsproblemen
einfach irgendwann aufhören. 1 ns finde ich nämlich schon ziemlich viel.

Edit:
set_input_jitter sys_clk_pin 2.000
set_clock_uncertainty 2.000 sys_clk_pin
Hat eine WNS von 0.167 ns zur Folge. Hat jetzt auch deutlich länger
gerechnet.

: Bearbeitet durch User
Autor: Gustl B. (-gb-)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

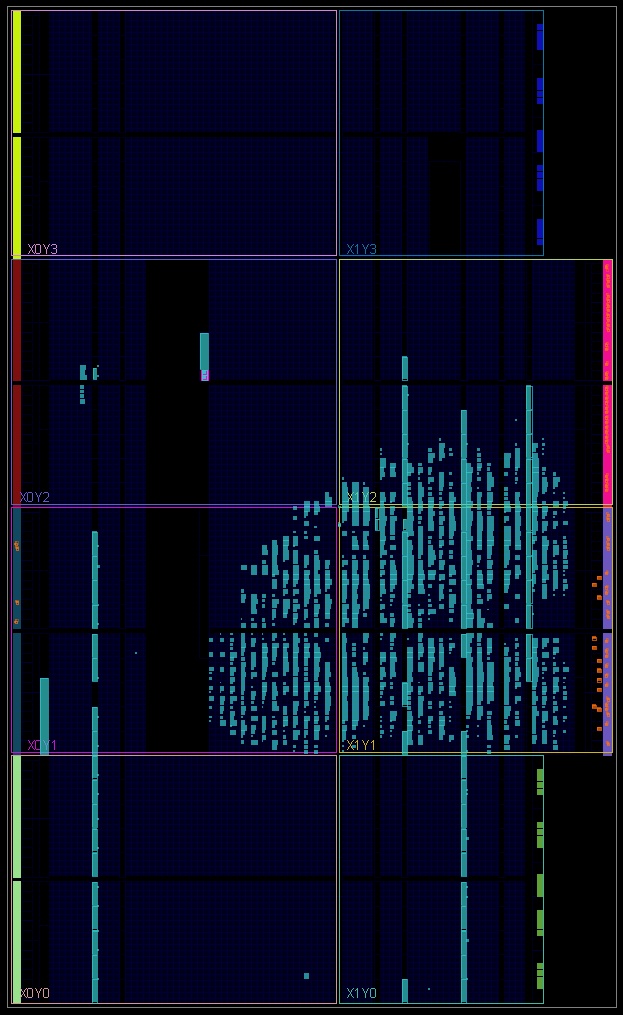

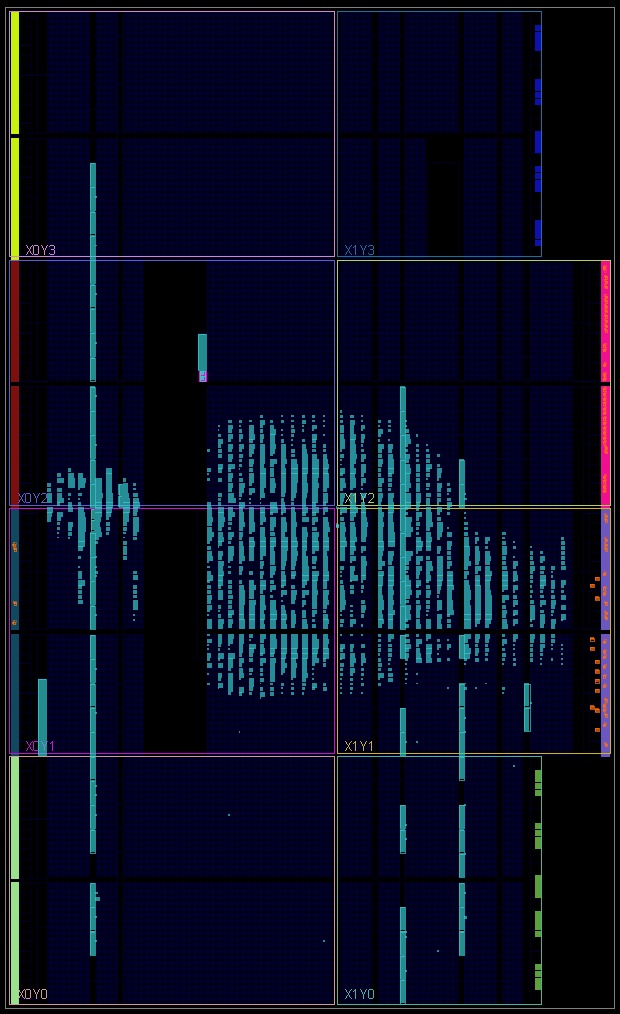

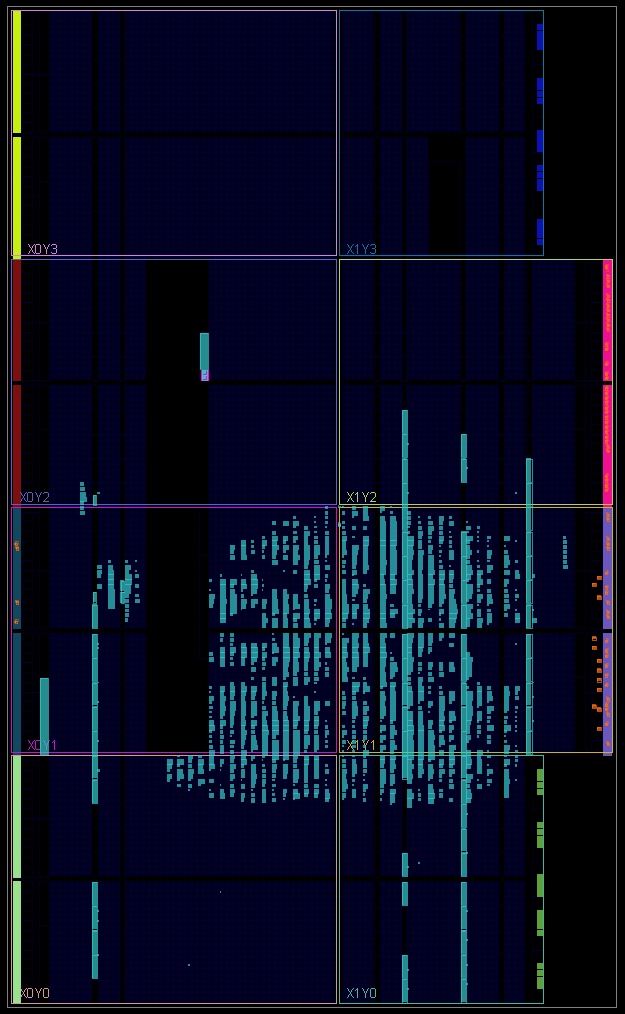

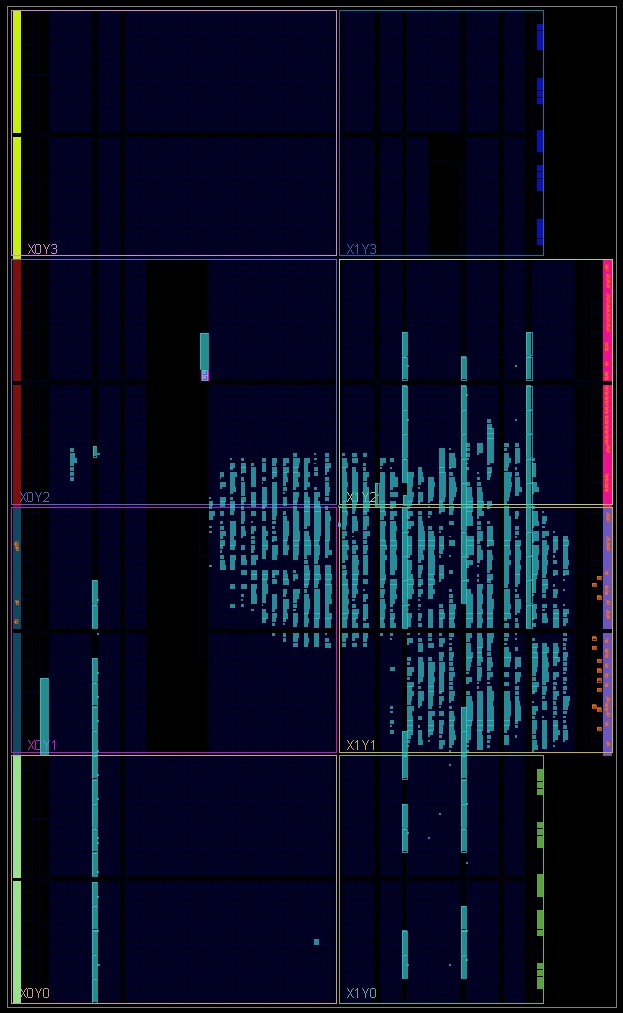

So, diese uncertainty finde ich ziemlich sinnfrei. Ich habe das jetzt
mal getestet und bin jeweils von 0 bis 4 ns bei uncertainty und jitter
durchgegangen. 4 ns uncertainty schafft das Xilinx-Tool problemlos, 4 ns
Jitter nicht. 3 ns Jitter auch noch nicht, aber nur sehr knapp nicht. 4
ns Jitter und sogar 1 ns Jitter sehen besser optimiert aus als 4 ns
uncertainty.
Ich werde also in Zukunft immer den Jitter verwenden und den so
einstellen, dass ich auf der sicheren Seite bin.

Autor: Weltbester FPGA-Pongo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> So, diese uncertainty finde ich ziemlich sinnfrei.
Deren Wirkung ist eine worst case Abschätzung die du real nicht
nachstellen kannst. Diese hart einstellen zu wollen ist sinnfrei. Wenn
man sie anders herum ignoriert, verletzt man Sicherheitskriterien und
muss dann das Design selber einschränken, also funktionell constrainen.
Das kann man machen, sollte man aber nur, wenn man weiss, was man tut.

Besser ist es, man arbeitet von oben herunter und released die
Constraints von hart nach weich, dahingehend, dass man Temperaturen und
Spannungen einsgrenzt und nicht den theoretischen Raum belässt, der
möglich ist.

Dann fällt die uncertainty auch entsprechend kleiner und realistischer
aus.

> Ich werde also in Zukunft immer den Jitter verwenden und den so
> einstellen, dass ich auf der sicheren Seite bin.
Schlecht. Du solltest den Jitter so einstellen, wie er real ist oder so
gross wie er laut SPEC ist, weil dir das nämlich die Arbeit mit dem
Design erleichtert. Tust du das nicht, dann kann das tool dir die worst
case Thematik nicht abnehmen und du musst selber ran.

Viel Spass!

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weltbester FPGA-Pongo schrieb im Beitrag #5739012:
> Besser ist es, man arbeitet von oben herunter und released die
> Constraints von hart nach weich, dahingehend, dass man Temperaturen und
> Spannungen einsgrenzt und nicht den theoretischen Raum belässt, der
> möglich ist.

Welche Constraints soll ich releasen? Ich will etwas vorgeben, also
constrainen damit sich die Toolchain mehr Mühe gibt. Das erreiche ich
indem ich der mitteile, dass die Clock viel Jitter drauf hat. Wenn dann
am Ende das Timing erfüllt wird, dann läuft das auch auf der Mardware
mit einer Clock die weniger Jitter hat.

Weltbester FPGA-Pongo schrieb im Beitrag #5739012:
> Du solltest den Jitter so einstellen, wie er real ist oder so
> gross wie er laut SPEC ist, weil dir das nämlich die Arbeit mit dem
> Design erleichtert. Tust du das nicht, dann kann das tool dir die worst
> case Thematik nicht abnehmen und du musst selber ran.

Verstehe ich nicht. Ich stelle mehr Jitter ein als in der Realität und
bekomme dadurch ein Design das mehr optimiert wurde als es hätte
optimiert werden müssen. Das bezahle ich mit Rechenzeit. Den echten
Jitter kann ich kaum herausfinden. Klar ich kann im Datenblatt von der
Clock nachgucken, aber reicht das? Da ist noch ein Stück Leiterbahn
dazwischen und die Versorgungsspannung ist auch nicht ideal.

Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> Den echten
> Jitter kann ich kaum herausfinden. Klar ich kann im Datenblatt von der
> Clock nachgucken, aber reicht das? Da ist noch ein Stück Leiterbahn
> dazwischen und die Versorgungsspannung ist auch nicht ideal.

Weiter oben habe ich beschrieben wie man den messen kann. Der Clock
jitter im Datenblatt gibt nur einen Anhaltspunkt wie gross der Jitter
ist wenn die Clock in dein FPGA eingespeist wird. Thermik, Rauschen der
Spannungsversorgung und bei grossen Designs die zig tausende
gleichzeitige Schaltvorgaenge (vor allembei suboptimalem PCB Design)
sind die Faktoren die dir den Jitter nach oben treiben.

Daher wenn mal die Logik soweit funktional ist, wirklich mal hingehen
und den Jitter messen, am besten eine Langzeitmessung machen und schauen
wie sich der Jitter verhaelt. Den Maximalwert wuerde ich dann nehmen und
mir daraus meine Constraints bauen.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klar kann man das messen, aber was ist denn der Nachteil einfach
hinzugehen und einen Jitter anzugeben der sicher über dem realen Jitter
liegt? Ausser mehr Rechenzeit kostet mich das doch nichts.

Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gustl B. schrieb:
> Klar kann man das messen, aber was ist denn der Nachteil einfach
> hinzugehen und einen Jitter anzugeben der sicher über dem realen Jitter
> liegt? Ausser mehr Rechenzeit kostet mich das doch nichts.

Klar, wenn du dir das leisten kannst, kann man das machen. Sobald du mal
etwas groessere FPGA Designs hast (bzw. der FPGA anfaengt voll zu
werden), wird dir der Workflow allerdings wieder auf die Fuesse fallen.

Autor: Gustl B. (-gb-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da hast du Recht. Dann würde ich mit der Jitter soweit runter gehen,
dass die Rechenzeit erträglich bleibt und der Jitter größer oder gleich
dem tatsächlichen Jitter ist.

Autor: Tobias B. (Firma: www.elpra.de) (ttobsen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und genau dann bekommst du Probleme. Irgendwann weisst du nicht mehr ob
der angegebene Jitter ausreichend ist oder nicht. In allen
naturwissenschaftlichen Disziplinen gilt: Nur durch Messung gibts
Bestaetigung.

Solange du allerdings noch nicht in dem Bereich bist, ist es auch noch
in Ordnung das Thema hinten anzustellen und mit einer Abschaetzung mit
genuegen Reserve zu Leben. Wenn es langsam mal losgeht, dass deine
Timings nur noch mit Jitter unterhalb einer Nanosekunde zurecht kommen,
solltest du dir langsam mal Gedanken machen das Ganze etwas analytischer
und quantitativer anzugehen.

Irgendwann kommt halt immer der Punkt an dem Pragmatismus einem das
Genick brechen kann.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
